Паспорт «Экскаватор-бульдозер погрузочный ЭБП-5»


1. Назначение и технические характеристики экскаватора-бульдозера ЭБП-5

1.1. Назначение оборудования экскаватора-бульдозера ЭБП-5

1.1.1. Экскаватор-бульдозер-погрузчик ЭБП-5 (рис. 1) предназначен для выполнения земляных работ в грунтах1—4 категорий;планирования площадей; засыпки траншей насыпным грунтом; погрузочное оборудование предназначено для выполнения земляных работ в грунтах 1—2 категорий и прочих погрузочно-разгрузочных работ; транспортирования сыпучих материалов на небольшие расстояния. Допускается применение экскаватора на мерзлых грунтах после предварительного разрыхления грунта, а так же применение Экскаватора-бульдозера-погрузчика ЭБП-5 для выполнения различного вида дорожных, строительных и прочих работ, согласно технических характеристик.

1.1.2. Оборудование предназначено для эксплуатации при температуре от −40°C до +40°С.

Рис. 1. Общий вид экскаваторного оборудования.

1 — стрела, 2 — рукоять, 3 — рама, 4 — поворотная опора, 5 — гидроцилиндр управления стрелой, 6 — гидроцилиндр управления рукоятью, 7 — гидроцилиндр управления ковшом, 8 — ковш, 9 — лапа, 10 — гидроцилиндр подъема лапы.

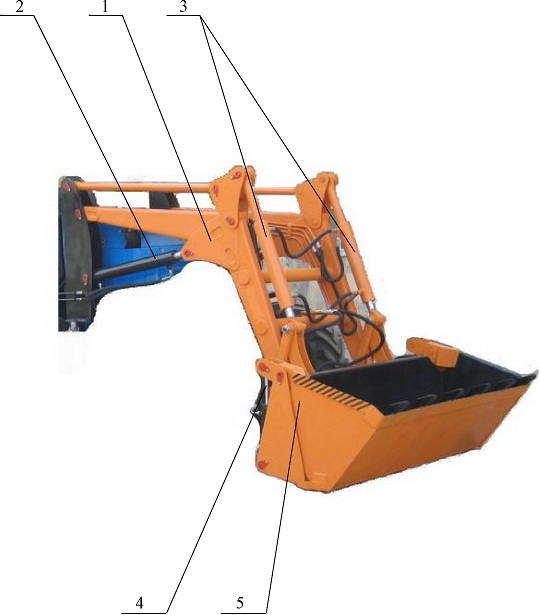

Рис. 2. Общий вид погрузочного оборудования.

1 — стрела, 2 — гидроцилиндр управления стрелой, 3 — гидроцилиндр управления ковшом, 4 — гидроцилиндр открытия челюсти, 5 — ковш универсальный.
