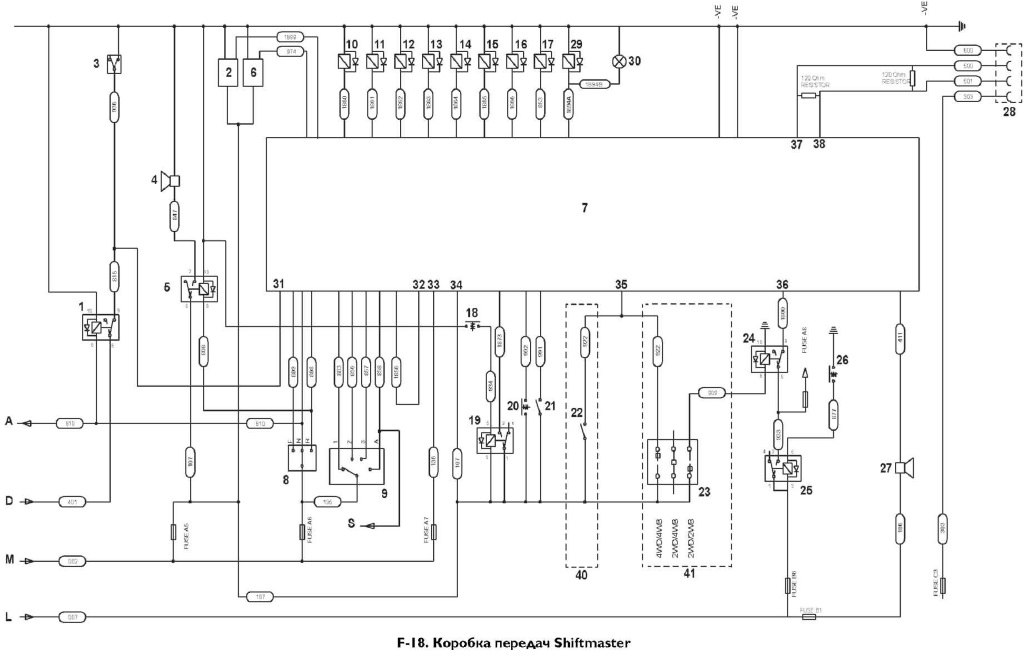

Управление коробкой передач. Коробка передач Shiftmaster экскаватора-погрузчика JCB

Основные компоненты: =>F-18; (С-25)
1 Реле предупредительного сигналастояночного тормоза
2 Датчик частоты вращения - двигатель(если установлен)
3 Выключатель стояночного тормоза (язычкового типа)
4 Сигнал реверса
5 Реле сигнала заднего хода
6 Датчик частоты вращения - коробка передач
7 Электронный блок управления (ECU)
8 Рычаг переключения переднего/заднего хода
9 Переключатель выбора передач
10 Электромагнитный клапан "Т"
11 Электромагнитный клапан "U"
12 Электромагнитный клапан "V"
13 Электромагнитный клапан "W"
14 Электромагнитный клапан "X"
15 Электромагнитный клапан "Y"
16 Электромагнитный клапан "Z"
17 Электромагнитный клапан привода на четыре колеса
18 Переключатель сброса трансмиссии
19 Реле сброса трансмиссии
20 Безударный понижающий переключатель
21 Переключатель дроссельной заслонки

22 Переключатель привода на четыре колеса
23 Селекторный переключатель режима работы тормоза
24 Реле включения режима торможения двумя колесами
25 Реле стоп-сигналов
26 Выключатель ножного тормоза
27 Предупредительный зуммер
28 Диагностический разьем
29 Электромагнитный клапан блокируемогогидротрансформатора (если имеется)
30 Сигнальная лампа электромагнитного клапана блокируемого гидротрансформатора (если имеется)
31 Стояночный тормоз
32 ECU + подача питания
33 Ряд положительных контактов 2
34 Ряд положительных контактов 1
35 Привод на 4 колеса
36 Ножной тормоз
37 Высокий корпус
38 Низкий корпус
39 Диагностика
40 Только машины с рулевым управлением всеми колесами
41 Только машины с рулевым управлением двумя колесами

Соединения:
А => F-14. Базовый вариант машины, лист 1 (С-18)
D => F-14. Базовый вариант машины, лист 1 (С-18)
М => F-14. Базовый вариант машины, лист 1 (С-18)
L => F-14. Базовый вариант машины, лист 1 (С-18)
S => F-22. Рулевое управление двумя колесами - Режим работы тормоза (С- 29)

=> F-23. Рулевое управление двумя колесами - Режим работы тормоза (Германия (С-30)
=> F-24. Рулевое управление всеми колесами - Режим работы тормоза (C-30

Примечание: Более подробно об электрической схеме и соединениях коробки передач Shiftmaster см. раздел Электрические соединения.
