Предохранители и реле - не в машинах с сервосистемой
экскаватора-погрузчика JCB
ВНИМАНИЕ
Предохранители Во избежание повреждения электрической системы обязательно заменять предохранители на новые с правильным сопротивлением.
Если предохранитель пробит, выясните причину и устраните неисправность перед тем как устанавливать новый. Предохранители обозначаются буквами столбцов (А, В и С) и номерами строк (от I до 10). Учтите, что показаны все предохранители (включая предохранители
дополнительного оборудования). Ваша машина может не быть оснащена всеми показанными предохранителями.
|

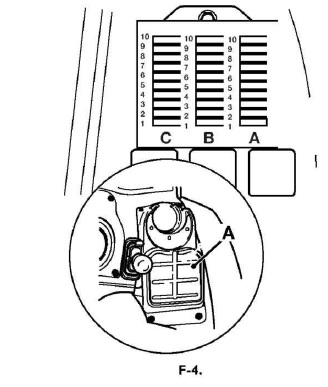

Приведенные ниже предохранители расположены боковой
консоли под
крышкой А. =»F-4.(DC-5). |
||
| Номер предохран ителя | Цепь | Номинал (ампер) |
| AI | Вспомогательные гидравлические устройства | 10 |
| A2 | Соленоид отключения двигателя (ESOS) | 10 |
| A3 | Указатели поворота | 7,5 |
| A4 | Неконтактныепереключатели режима руления | 7,5 |
|
Номер предохран ителя |
Цепь |
Hoминал (ампер) |
| А5 | Трансмиссия | 10 |
| А6 | Включение передачи - передний, задний ход - датчики скорости блокируемого гидротрансформатора(если установлен) | 3 |
| А7 | Трансмиссия | 10 |
| А8 | Сигнальные огни тормоза | 7,5 |
| А9 | Левые габаритные фонари | 5 |
| А10 | Правые габаритные фонари | 5 |
| B1 | Приборы, звуковой сигнал | 5 |
| В2 | Передний звуковой сигнал, передний омыватель/ стеклоочиститель | 15 |
| ВЗ | Задний звуковой сигнал | 7,5 |
| В4 | Обогреваемое сиденье, прикуриватель, вентилятор на уровне лица | 15 |
| В5 | Задний омыватель/ стеклоочиститель | 10 |
| В6 | Переключатель тормоза | 10 |
| В7 | Возврат к копанию, система ровного хода (SRS) | 5 (I) |
| В8 | Заднее рабочее освещение | 25 |
| В9 | Фары | 20 |
| В10 | Переднее рабочее освещение | 25 |
| C1 | Лампы | 7,5 |
| С2 | Предупреждающий световой сигнал | 15 |
| СЗ | Проблесковый маячок/ внутреннее освещение | 10 |
| С4 | Радио | 5 |
| С5 | Термостат | 3 |
| С6 | Поддув обогревателя | 30 |
| С7 | Обмотки реле зажигания | 3 |
| С8 | Дальний свет фар | 15 |
| С9 | Противотуманный фонарь | 3 |
| С10 | Ближний свет фар | 15 |
| (I) Предохранитель В7 рассчитан на 10 А, если установлена система ровного хода (SRS) с клапанами защиты от разрыва шлангов (HBPV). | ||
