ПОИСК НЕИСПРАВНОСТЕЙ / Информационный контроллер

T5-7-9













Способ устранения

Замечания

Проверьте жгут между клеммой А5 ICX / клеммой M вы-

ключателя электросистемы

В случае, если двигатель не запускается, обратитесь к

подразделу

"

Неисправности типа В

"

.

Проверьте жгут между клеммой A2 ICX и клеммой L ге-

нератора переменного тока

В случае отклонения от нормальной работы индикатора

генератора переменного тока, обратитесь к подразделу

"

Неисправности типа C

"

.

Проверьте жгут между клеммой C12 ICX и клеммой B1

монитора

В случае отклонения от нормальной работы счетчика на-

работки, обратитесь к подразделу

"

Неисправности типа

C

"

.

Проверьте жгут между клеммой C12 ICX и клеммой B1

монитора

В случае отклонения от нормальной работы указателя

температуры охлаждающей жидкости обратитесь к под-

разделу

"

Неисправности типа C

"

.

Проверьте жгут между клеммой C12 ICX и клеммой B1

монитора

В случае отклонения от нормальной работы указателя

уровня топлива, обратитесь к подразделу

"

Неисправно-

сти типа C

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неис-

правности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неис-

правности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неисправности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неисправности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неис-

правности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неисправности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу



"

Неисправности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неисправности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неис-

правности типа В

"

.

Проверьте жгут между клеммой C11 ICX и клеммой D10

MC

В случае отклонения от нормальной работы системы

управления машины, обратитесь к подразделу

"

Неисправности типа В

"

.



ПОИСК НЕИСПРАВНОСТЕЙ / Информационный контроллер

T5-7-10

ПОИСК

НЕИСПРАВНОСТЕЙ

И

НА-

СТРОЙКИ  IСX  И  СПУТНИКОВОГО  ТЕР-

МИНАЛА С ИСПОЛЬЗОВАНИЕМ Dr. EX


Поиск неисправностей ICX может быть выполнен с
использованием Dr. EX.

ВАЖНО: Что касается настройки ICX, то она от-
личается  в  зависимости  от  версии  программ-
ного  обеспечения.  Пожалуйста,  свяжитесь  с
дилером фирмы Hitachi Construction Machinery.


ПОИСК НЕИСПРАВНОСТЕЙ / Информационный контроллер

T5-7-11

СИСТЕМА СПУТНИКОВОЙ СВЯЗИ



Система  спутниковой  связи  предназначена  для

проведения  технического  обслуживания  машины,

посредством регулярной передачи различных дан-

ных машины через низкоорбитальный спутник.



ПРИМЕЧАНИЕ:  Так  как  система  спутниковой

связи доступна не в каждом регионе, за

более  подробной  информацией  обра-

титесь  в  Международный  отдел  тех-

нической  поддержки  фирмы Hitachi

Construction Machinery Co., Ltd.





В  зависимости  от  внешних  условий

(например, при расположении машины в

помещении,  в  туннеле,  влияние  окру-

жающих  зданий  и  шума),  скорость  пе-

редачи  данных  может  замедляться,  а

иногда  связь  не  может быть установ-

лена вообще.

Кроме того, система спутниковой свя-

зи,  работающая  с  низкоорбитальным

спутником,  передает  цифровые  дан-

ные  в  диапазоне  радиоволн.  При  повы-

шенном  уровне  случайных  электриче-

ских  сигналов  или  при  работе  элек-

трооборудования,  распространяющего

в  непосредственной  близости  от  ма-

шины  такого  рода  помехи,  скорость

передачи  данных  резко  снижается,  а  в

некоторых  случаях  установить  связь

не представляется возможным.



Система спутниковой связи состоит из:

спутникового  терминала,  антенны GPS (геодезиче-

ской системы), антенны связи и переключателя почты.

Назначение каждого компонента оборудования:



•  Спутниковый терминал

Предназначен  для  получения  данных  от ICX,

антенны GPS и переключателя почты, а также

для направления данных к антенне связи.

•  Антенна GPS

Предназначена  для  получения  информации  о

местоположении  машины  с  низкоорбитально-

го спутника.

•  Антенна связи

Предназначена  для  обмена  информацией  с

низкоорбитальным спутником.

•  Переключатель почты

При  нажатии  на  выключатель  происходит  пе-

редача  данных,  содержащих  информацию  о

дате  и  времени,  о  текущем  местоположении

машины и уровне топлива (%).







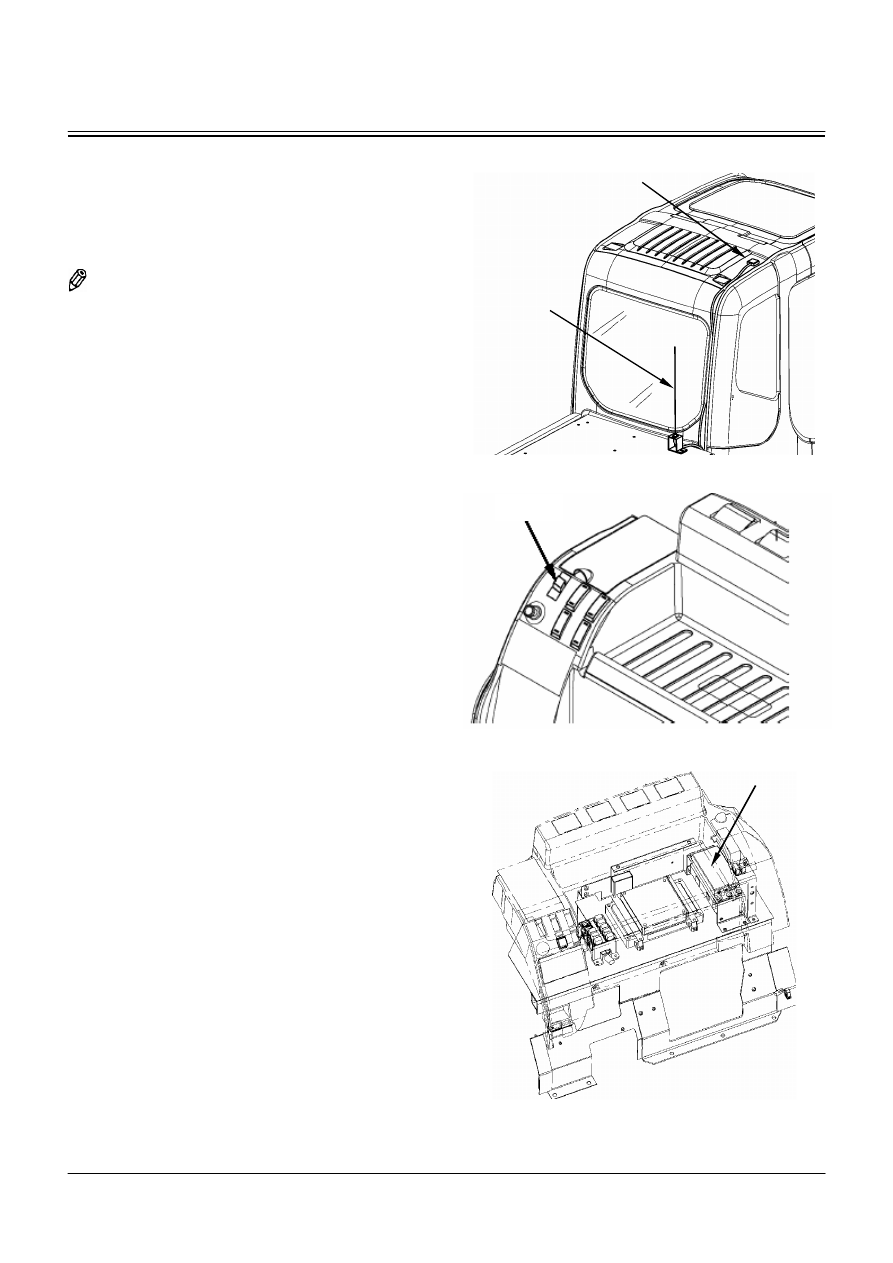

M178-13-002





M178-01-141





T178-01-02-006

Антенна GPS

Антенна связи

Спутниковый
терминал

Выключатель почты

ПОИСК НЕИСПРАВНОСТЕЙ / Информационный контроллер

T5-7-12

На  машинах,  оборудованных  спутниковой  систе-
мой связи, передача данных осуществляется в со-
ответствии со следующими условиями:


Данные,  передаваемые  машиной  посредством
спутниковой системы связи:



Наименование

Типы данных

Условия передачи

Периодическая пере-
дача данных

Запись  рабочих  параметров,  информа-
ции о текущем местоположении, уровне
топлива

Данные передаются ежедневно. Для
исключения перегрузки потока обмена
информации в линии передачи, дан-
ные передаются в произвольной по-
следовательности в промежутке вре-
мени от 0:00 до 02:00.

Передача данных при
запуске двигателя

Информация о текущем местоположе-
нии

Передача данных осуществляется
только тогда, когда машина проходит
более 5 км от места последней реги-
страции местоположения.

Экстренная передача  Информация о сообщениях системы

предупреждения и прохождения оши-
бок

Передача данных начинается сразу
же по получении предупредительного
сигнала и сигнала о прохождении
ошибки.

Передача показаний
счетчика наработки
при каждой наработ-
ке длительностью
100 часов

Информация о распределении нара-
ботки

Передача данных осуществляется
каждые 100 часов наработки.

Передача при помощи
выключателя почты

Дата и время нажатия выключателя,
текущее местоположение машины,
уровень топлива

Передача данных начинается непо-
средственно после нажатия переклю-
чателя почты.
