2.5 Органы управления оборудованием экскаватора ЭЦУ-150
2.5.1 Управление передвижением переднего и заднего навесного оборудования производится распределителем гидросистемы базового трактора (Рис. 8).
Рис. 8
Органы управления навесным оборудованием
1 — рычаг управления подъемом-опусканием отвала ; 2 — рычаг управления поворотом отвала 3— рычаг управления подъемом-опусканием экскаваторного оборудования.

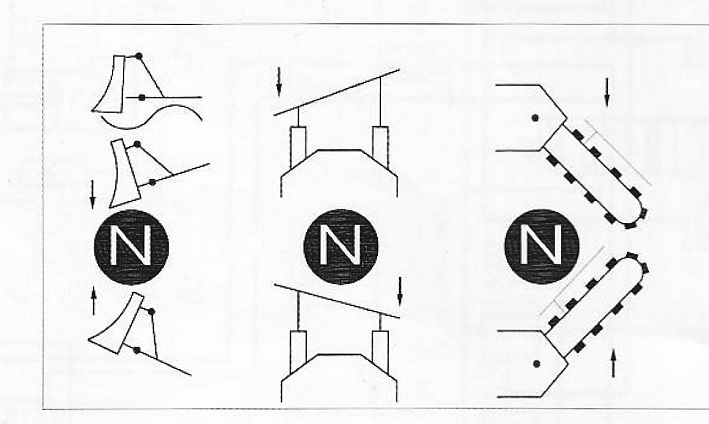

Рис. 9
Схема перемещения органов управления навесным оборудованием
2.5.2 Расположение рычага и схема переключения передач редуктора привода рабочего органа показаны на (Рис.10).

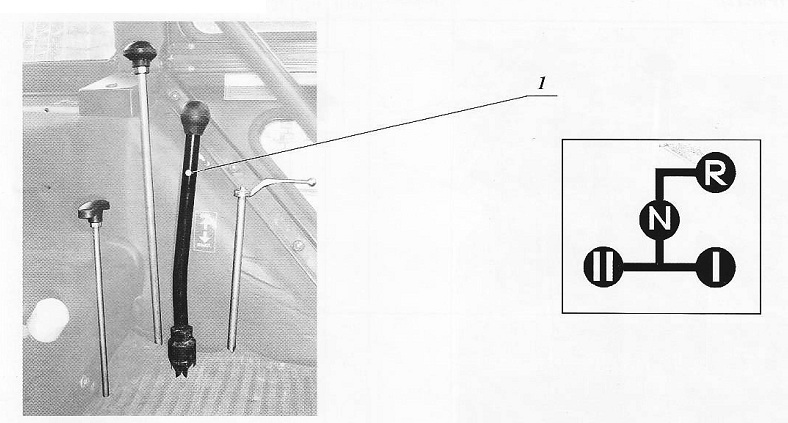

Рис. 10
Рычаг переключения передач редуктора привода рабочего органа
1 — рычаг переключения передач редуктора привода рабочего органа;
2.5.3 Расположение рычага включения привода ВОМ показано на (Рис.11).

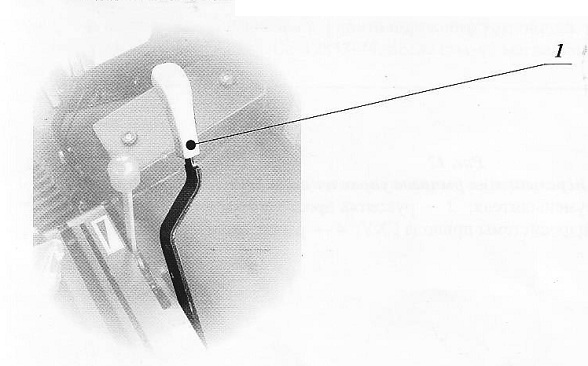

Рис. 11
Расположение рычага включения привода В ОМ
1 — рычаг включения привода ВОМ ;
2.5.4 Расположение и схемы перемещения рычагов управления ходоуменьшителем показаны на (Рис. 12).
Рис. 12
Расположение и схемы перемещения рычагов управления ходоуменьшителем
1 —рычаг включения ходоуменьшителя; 2 — рукоятка дросселя
ходоуменьшителя;
3 — рукоятка включения гидросистемы привода ГХУ; 4 — рычаг включения
понижающего редуктора трактора.
