1.3

Состав оборудования экскаватора ЭЦУ-150

1.3.1 Экскаватор ЭЦУ-150 состоит из базового трактора МТЗ с установленным на нем бульдозерным или погрузочным оборудованием спереди и оборудованием цепного экскаватора сзади.

Оборудование цепного экскаватора изготавливается в трех исполнениях:

• с цепным скребковым рабочим органом (Рис.2)\

• с баровым рабочим органом (Рис.3);

• с универсальным рабочим органом (Рис. 4)

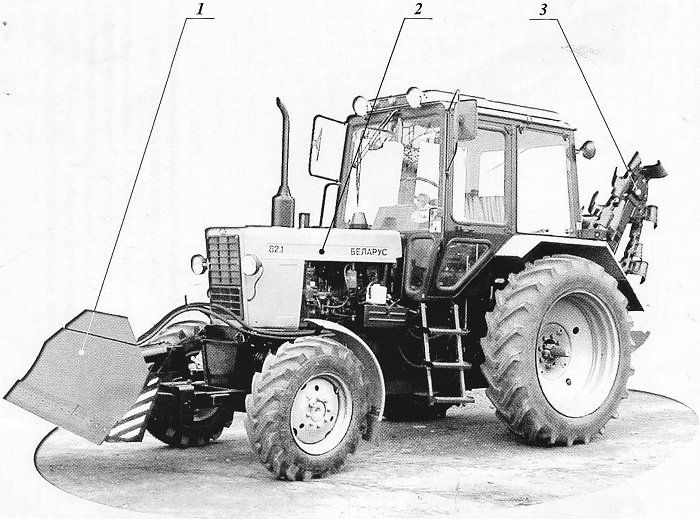

Рис. 1 Общий вид экскаватора ЭЦУ-150

1 - бульдозерное оборудование;

2 - базовый трактор МТЗ ;

3 - экскаваторное оборудование

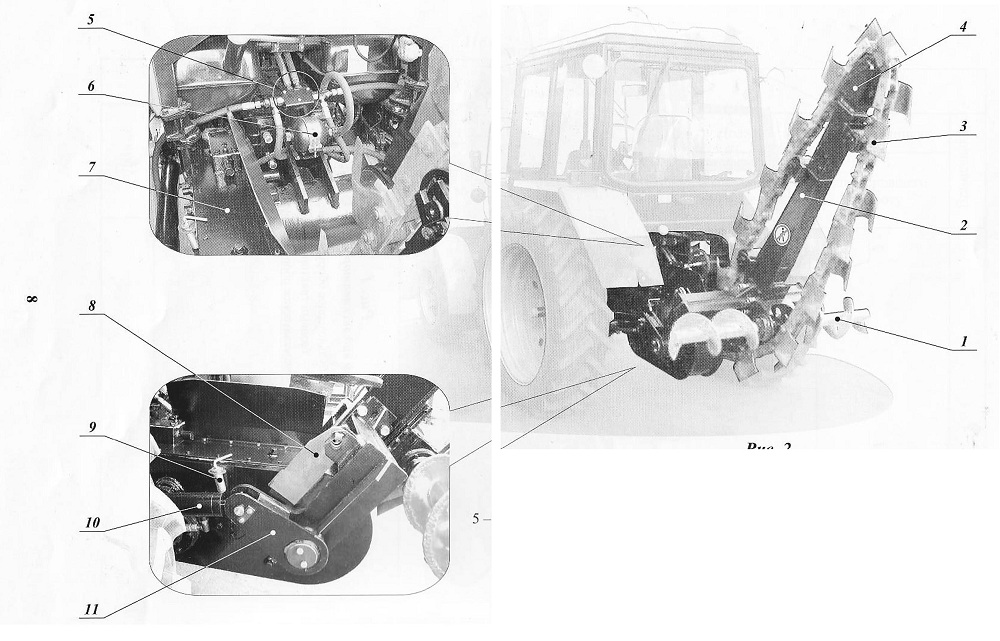

Рис 2

Общий вид экскаваторного оборудования (цепной скребковый рабочий орган)
1 - шнек; 2 - рама рабочего органа; 3 - цепь; 4 - натяжное устройство; гидрозамок; 6 - гидроаккумулятор; 7 - редуктор привода рабочего органа;
8 кронштейн для фиксации рабочего органа; 9 -фиксатор;
10 гидроцилиндр подъема - опускания рабочего органа;
1 I - рычаг механизма подъема-опускания рабочего органа

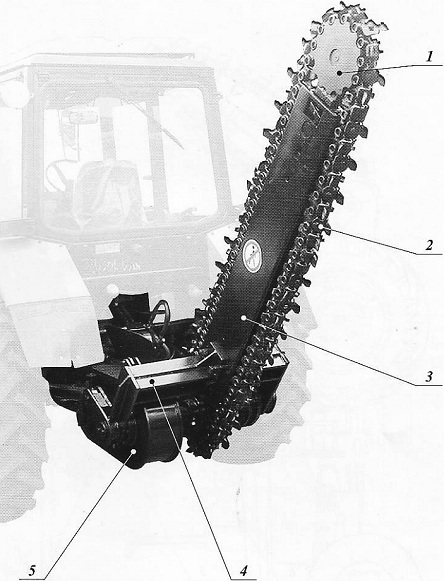

Рис. 3
Общий вид экскаваторного оборудования (цепной баровый рабочий орган)
1 - натяжное устройство; 2 - цепь баровая;
3 - рама рабочего органа; 4 - рычаг механизма подъема-опускания раблчего органа;
5 - редуктор привода рабочего органа;

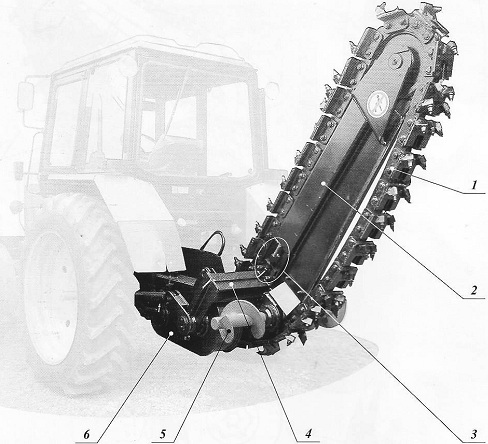

Рис. 4
Общий вид экскаваторного оборудования (универсальный рабочий орган)
1 - цепь универсальная; 2 - рама рабочего органа;
3 - винт натяжного устройства; 4 - рычаг механизма подъема-опускания раблчего органа;
5 - шнек; 6 - редуктор привода рабочего органа;

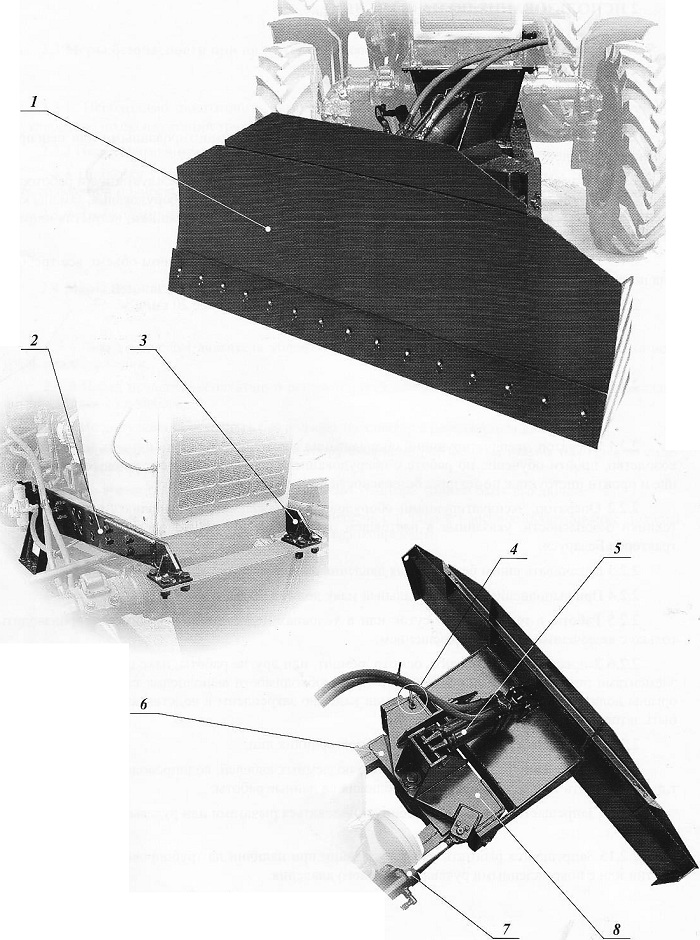

Рис. 5
Общий вид отвала поворотного
1— отвал; 2 и 3—лонжероны; 4—фиксатор;
5—гидроцилиндр подъема-опускания отвала; 6—рама;
7 - гидроцилиндр поворота отвала; 8—балка поворотная
