Компонент

Характеристики

Модель

Гидравлический колесный экскаватор Solar

180W-V

Вес оборудования

17,7 т

Трансмиссия

4 ведущих колеса

Вместимост

ь ковша

SAE

0,76 м3

CECE

0,66 м3

Функциониро

вание

Скорость

хода

Вперед

I скорость: 0 - 8 км/час

II скорость: 0 - 32 км/час

Назад

I скорость: 0 - 8 км/час

II скорость: 0 - 32 км/час

Макс. cкорость поворота

12 об./мин.

Макс. производительность копания

10,50 т

Преодолеваемый подъем

34,3°

Минимальный радиус

поворота

6,9 м

Двигатель

Модель

DOOSAN DB58TIS

Тип

с водяным охлаждением – 6 цилиндров

Ном. вых. мощность

152 л.с. при 2 100 об./мин. (149,92 л.с. при 2 100

об./мин.)

Максимальный момент

60 kg•m @ 1,500 rpm (430 ft lb @ 1,500 rpm)

Система

хода

Система привода / Коробка передач

Гидропривод / вперед, реверс 2 скорость

Размер шин

10.00-20-14PR

Тип тормозов

Полностью гидравлического типа

мокрый дисковый тормоз

Габариты

Ссылка

Описание

Размер

A

Габаритная длина

8595 мм

B

Габаритная ширина

2496 мм

C

Габаритная высота (стрела)

3795 мм

D

Высота с кабиной

3103 мм

Е

Зазор поворота противовеса

2450 мм

F

Дорожный просвет

321 мм

G

Зазор рамы

1249 мм

H

Высота крышки двигателя

2486 мм

I

Ширина верхнего корпуса

2490 мм

J

База шасси

2800 мм

K, L

Ширина протектора

1914 мм

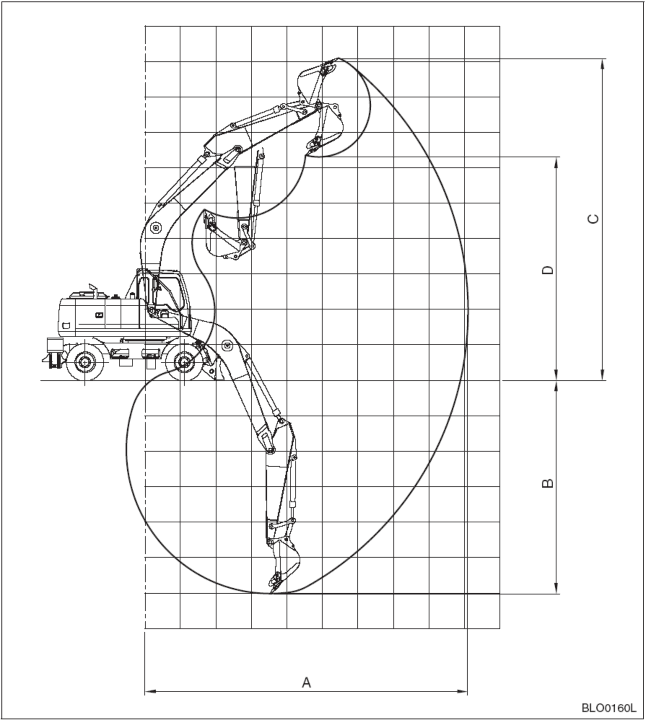

Ссылка

Описание

Размер

Стрела

5150 мм

Рукоять

2200 мм

2600 мм

3100 мм

Ковш (сзади)

0,70 м3

0,66 м3

0,50 м3

A

Максимальный радиус

копания

8732 мм

9071 мм

9509 мм

B

Максимальная глубина

выемки

5657 мм

6006 мм

6506 мм

C

Максимальная высота

резания грунта

8821 мм

9026 мм

9197 мм

D

Максимальная высота

разгрузки

5999 мм

6289 мм

6464 мм

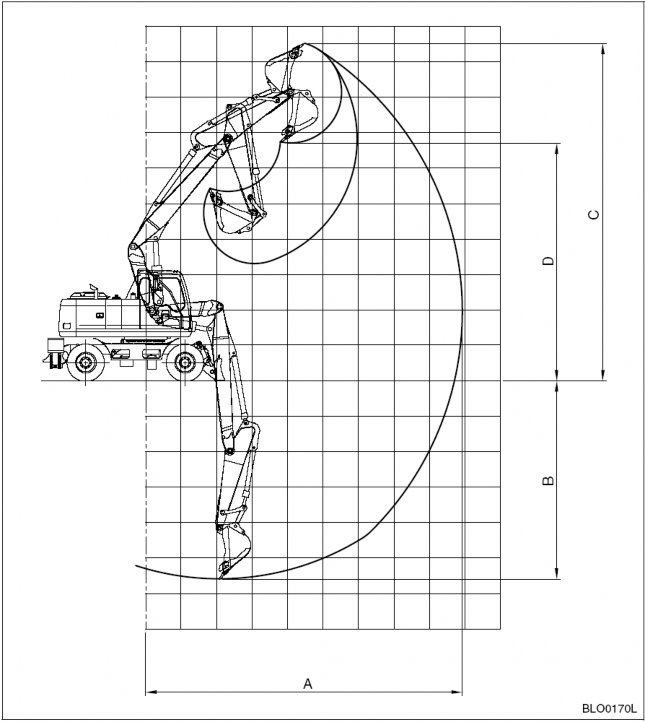

Ссылка

Описание

Размер

Стрела

Шарнирная стрела нижняя - 1900 мм + верхняя – 4,050 мм

Рукоять

2200 мм

2600 мм

Ковш (сзади)

0,66 м3

0,61 м3

A

Максимальный

радиус копания

8921 мм

9326 мм

B

Максимальная

глубина выемки

5591 мм

6000 мм

C

Максимальная

высота резания грунта

9507 мм

9826 мм

D

Максимальная

высота разгрузки

6698 мм

7005 мм

МАТЕРИАЛ

НИЗКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1100 КГ/М3 ИЛИ МЕНЬШЕ

СРЕДНИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1600 КГ/М3 ИЛИ МЕНЬШЕ

ВЫСОКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 2000 КГ/М3 ИЛИ МЕНЬШЕ

Древесный уголь

401 кг/м3

--------------------

-------------------

Кокс, доменного размера

433 кг/м3

--------------------

-------------------

Кокс, литейный размер

449 кг/м3

--------------------

-------------------

Уголь, битуминозный, выветрившийся, в отвалах

801 кг/м3

--------------------

-------------------

Уголь, битуминозный, выветрившийся, в отвалах

881 кг/м3

--------------------

-------------------

Уголь, антрацит

897 кг/м3

--------------------

-------------------

Глина, СУХАЯ, раздробленные

комки

1009 кг/м3

--------------------

-------------------

Глина, ВЛАЖНАЯ,

естественный пласт

--------------------

1746 кг/м3

-------------------

Цемент, портландский, СУХОЙ сыпучий

--------------------

1506 кг/м3

-------------------

Цемент, портландский, СУХОЙ клинкер

--------------------

1362 кг/м3

-------------------

Доломит, измельченный

--------------------

1522 кг/м3

-------------------

Земля, глинистая, СУХАЯ, рыхлая

--------------------

1202 кг/м3

-------------------

Земля, СУХАЯ, уплотненная

--------------------

1522 кг/м3

-------------------

МАТЕРИАЛ

НИЗКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1100 КГ/М3 ИЛИ МЕНЬШЕ

СРЕДНИЙ ВЕС ИЛИ ПЛОТНОСТЬ 1600 КГ/М3 ИЛИ МЕНЬШЕ

ВЫСОКИЙ ВЕС ИЛИ ПЛОТНОСТЬ 2000 КГ/М3 ИЛИ МЕНЬШЕ

Земля, ВЛАЖНАЯ,

илистая

--------------------

--------------------

1762 кг/м3

Гипс, прокаленный, (подогретый, порошок)

961 кг/м3

--------------------

-------------------

Гипс, дробленый до 3

дюймов

--------------------

1522 кг/м3

-------------------

Гравий, СУХОЙ, уплотненные

фрагменты

--------------------

--------------------

1810 кг/м3

Гравий, ВЛАЖНЫЙ, уплотненные

фрагменты

--------------------

--------------------

1922 кг/м3

Известняк, сорт выше 2

--------------------

1282 кг/м3

-------------------

Известняк, сорт 1-

1/2 или 2

--------------------

1362 кг/м3

-------------------

Известняк, раздробленный

--------------------

1522 кг/м3

-------------------

Известняк, мелкозернистый

--------------------

--------------------

1602 кг/м3

Фосфат, глыбы

--------------------

1282 кг/м3

-------------------

Соль

929 кг/м3

--------------------

-------------------

Снег, малой плотности

529 кг/м3

--------------------

-------------------

Песок, СУХОЙ, рыхлый

--------------------

1522 кг/м3

-------------------

Песок, ВЛАЖНЫЙ,

уплотненный

--------------------

--------------------

1922 кг/м3

Сланец, измельченный

--------------------

1362 кг/м3

-------------------

Сера, куски

529 кг/м3

--------------------

-------------------
