Экскаватор Doosan Solar 180W-V. ПРОВЕРКА БОЛТОВ И ГАЕК

Проверять ВЕСЬ крепеж после первых 50 часов работы и далее после каждых 250 часов. Если

крепеж ослаблен или отсутствуют,

затянуть или установить новый.

Всегда использовать

калиброванный динамометрический ключ.

ВАЖНЫЕ СВЕДЕНИЯ!

Всегда чистить крепеж перед затягиванием.

При ослабленном креплении противовеса следует связаться с дистрибьютором компании

Doosan или агентством по продаже.

№	ТОЧКИ ПРОВЕРКИ		Диам. болта MM	КОЛ-ВО	Размер головки болта	МОМЕНТ
№	ТОЧКИ ПРОВЕРКИ		Диам. болта MM	КОЛ-ВО	Размер головки болта	кг•м	Н•м	фунт- сила фут
1	Соединительный болт для соединения кронштейна крепления двигателя и двигателя	Сторона насоса	12	8	19	9	88	65
1		Сторона вентилятора	10	8	17	5	49	36
2	Соединительный болт и гайка для соединения кронштейна крепления двигателя и резины	Сторона насоса	20	2	30	55	539	398
2		Сторона вентилятора	20	2	30	55	539	398
3	Болт крепления радиатора		16	4	24	27	265	195
4	Стягивающий болт для маслобака гидросистемы		16	4	24	21	205	152
5	Стягивающий болт для топливного бака		16	4	24	21	205	152
6	Стягивающий болт для насоса		10	12	17	5	49	36
7	Стягивающий болт для клапана управления		12	4	19	9	88	65
8	Стягивающий болт для редуктора поворота		20	11	30	55	539	398
9	Стягивающий болт для двигателя поворота		12	16	10	14.4	141	104
10	Стягивающий болт для аккумулятора		10	4	17	5	49	36
11	Соединительный болт с резиной для крепления кабины и рамой		10	16	17	6.7	66	48
12	Соединительный болт с резиной для крепления кабины и кабиной		16	4	24	21	206	152
13	Соединительный болт с подшипником поворота и верхней рамой		20	36	30	55	539	398
14	Соединительный болт с подшипником поворота и рамой днища		20	36	30	55	539	398
15	Стягивающий болт для заднего моста		20	8	30	55	539	398
16	Стягивающий болт и гайка для карданного вала		10	16	17	5-6	49	36
17	Стягивающий болт для двигателя хода		16	4	14	27	265	195
18	Стягивающий болт для цилиндра гидроподъемника		20	8	30	55	539	398
19	Стягивающий болт для центрального шарнира		16	3	24	27	265	195
20	Гайка крепления колеса с шиной		20	32	30	50-60	539	398
21	Монтажный болт трансмиссии		20	3	30	55	539	398
22	Монтажный болт переднего пальца		16	9	24	21	205	152

Экскаватор Doosan Solar 180W-V. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В ОСОБЫХ УСЛОВИЯХ

Условия

Необходимое техническое обслуживание

Работа в иле, воде или при дожде.

Следует выполнять ежедневный обход,
После завершения работы убрать грязь, обломки или мусор с машины. Убедиться в отсутствии повреждений, сварных швов с трещинами или плохо закрепленных деталей.
Выполнить все ежедневные процедуры смазки и обслуживания.
Если работа происходила в соленой воде или в других коррозионноактивных веществах, следует промыть оборудование пресной водой.

чтобы убедиться в отсутствии незатянутых фитингов, видимых повреждений машины или утечек жидкостей.

Работа в чрезвычайно пыльных или

жарких условиях.

Очищать впускные воздушные фильтры
Очистить ребра радиатора и охладителя масла от грязи и пыли.
Чаще очищать впускной фильтр грубой очистки топливной системы и топливный фильтр.
Осматривать и очищать, при необходимости, стартер и генератор.

чаще.

Работа на каменистом грунте.

Проверять ходовую часть и узлы колесного
Убедиться в отсутствии слабо закрепленных или поврежденных фитингов или болтов.
Убедиться в отсутствии повреждений колес и шин.
Следует чаще проверять переднее навесное оборудование на наличие повреждений или чрезмерного износа.
При необходимости установить верхнюю и переднюю защиту для защиты от падающей породы.

привода на предмет повышенного износа или повреждения.

Работа в условиях крайне низких

температур.

Применять топливо с характеристиками,
Используя ареометр, проверить антифриз и убедиться в том, что он обеспечивает надлежащую защиту от замерзания в холодную погоду.
Проверить состояние батарей. В очень холодную погоду следует снимать аккумуляторы на ночь и помещать их в теплое место.
Удалить грязь, как можно скорее, чтобы предотвратить ее намерзание на ходовой части и возникновение повреждений.

соответствующими температурным условиям.

Экскаватор Doosan Solar 180W-V. ДЛИТЕЛЬНОЕ ХРАНЕНИЕ

Перед хранением экскаватора более одного месяца необходимо выполнить следующие процедуры.

Условия	Необходимое техническое обслуживание
1. Очистка	1. Под давлением промыть ходовую часть и узлы колесного привода. Убедиться в отсутствии повреждений, плохо закрепленных или отсутствующих деталей.
2. Смазка	Выполнить все ежедневные процедуры смазки Нанести легкое масло на открытые металлические поверхности с гальваническим покрытием, такие как штоки гидроцилиндров и пр. Нанести легкое масло на все управляющие соединения и управляющие цилиндры (золотники управляющих клапанов и пр.).
3. Аккумулятор	1. Снять батарею с экскаватора или отсоединить кабели батареи для ее полной зарядки и хранения.
4. Система охлаждения	Проверить бак регенерации охлаждающей жидкости и убедиться, что уровень антифриза в системе находится на нужном уровне. Каждые 90 дней или 750 часов по счетчику моточасов применять ареометр для проверки уровня защиты охлаждающей жидкости. Чтобы определить степень защиты, необходимую охлаждающей системе, см. таблицу определения степени защиты антифриза/охладителя. Добавить охлаждающую жидкость при необходимости.
5. Гидравлическая система	1. Раз в месяц запускать двигатель и выполнять процедуры, приведенные в разделе "Прогревание гидравлического масла" данного руководства.

Экскаватор Doosan Solar 180W-V. ТРАНСПОРТИРОВКА

Следует соблюдать местные или правительственные нормы, касающиеся транспортировки

экскаваторов.

В случае сомнений относительно норм уточнить требования у местных

полномочных органов.

Проверить предстоящий маршрут

(ширину дорог,

допустимые вертикальные габариты,

ограничения по весу и постановления, правила движения транспорта). Могут потребоваться специальные разрешения.

Компания

Doosan

ОПАСНО!

предупреждает всех

пользователей, противовеса,

что демонтаж с машины переднего рабочего

оборудования или любых других частей может отрицательно влиять на устойчивость

машины.

Это может стать причиной

неожиданного движения машины, ведущего к

смерти или серьезным травмам.

Компания

Doosan не несет ответственности за любое неправильное использование машины.

Категорически запрещается демонтировать противовес или переднее рабочее

оборудование,

за исключением случаев,

когда если верхнее оборудование совмещено с нижним.

Категорически запрещается поворачивать верхнее оборудование, если противовес или переднее рабочее оборудование демонтированы.

Рис. 1

ОСТОРОЖНО!

Погрузка и разгрузка машины может быть сопряжена с опасностью. Обеспечить работу двигателя на минимальных оборотах и двигаться с минимальной возможной скоростью.
Убедиться, что используемый пандус может выдержать вес машины. При необходимости укрепить пандус дополнительными блоками.
Убедиться, что на пандусе нет грязи или смазки, которые могут вызвать пробуксовку и скольжение машины.
Перед началом погрузки/разгрузки экскаватора убедиться, что трейлер стоит на ровной, твердой поверхности.
При необходимости повернуть машину, когда она находится на трейлере, это следует делать на минимальной скорости хода при минимальных оборотах двигателя.
До начала перевозки убедиться, что стопорный палец механизма поворота вставлен, чтобы не допустить случайного поворота машины.
Убедиться в том, что экскаватор закреплен на трейлере согласно местным законам о перевозке.

Экскаватор Doosan Solar 180W-V. САМОСТОЯТЕЛЬНОЕ ПЕРЕДВИЖЕНИЕ НА КОРОТКОЕ РАССТОЯНИЕ

Следовать указаниям по движению в разделе 3 настоящего руководства.
До начала движения (исключая минимальные расстояния) убедиться, что стопорный палец механизма поворота вставлен и верхняя поворотная платформа заблокирована. (См. "Стопорный палец и механизм поворота платформы", стр. 2-63.)
Если предстоит двигаться по мосту,

убедиться,

что он рассчитан на вес машины и

достаточно широк. Обеспечить при необходимости дополнительные крепления.

Экскаватор Doosan Solar 180W-V. ПРОЦЕДУРЫ ПОГРУЗКИ / РАЗГРУЗКИ ТРЕЙЛЕРА

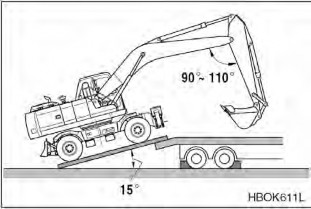

Убедиться, что трейлер стоит на ровной, твердой поверхности. См. рис 5-1.
Убедиться,

что используемые пандусы

рассчитаны на вес экскаватора.

При

необходимости укрепить пандус дополнительными блоками.
Угол наклона пандуса не должен

превышать

30°.

Погрузка/разгрузка на

более крутом пандусе могут быть сопряжены с дополнительными проблемами.
Машина не требует демонтажа при стандартной транспортировке по

Рис. 2

дорогам.

При необходимости

демонтировать стрелу и рукоять противовес утяжелит заднюю часть машины. При погрузке следует подавать

машину на трейлер так,

чтобы задняя

часть экскаватора с противовесом оказалась на пандусе сначала. (Рис. 3)
До начала перевозки экскаватора вставить стопорный палец в механизма поворота. (См. "Стопорный палец и

механизм поворота платформы",

стр. 2-

Рис. 3

63.) Это обеспечит защиту экскаватора

от случайного поворота при передвижении.
Перед началом транспортировки убедиться, что экскаватор закреплен на

трейлере.

Использовать цепи или

кабельное крепление согласно требованиям местных законов о

перевозке.

Использовать колесные

башмаки, входящие в комплект поставки

машины,

для ее крепления. (См.

"Колесные башмаки", стр. 2-63.)
При подготовке к транспортировке

пользоваться таблицей

"Перевозочные

Рис. 4

габариты"

для уточнения общих

габаритов машины по ширине и высоте.

См.

рис 4.

Убедиться,

что экскаватор

размещен согласно рисунку.

При

транспортировке в другом положении высота может быть другой.

Экскаватор Doosan Solar 180W-V. ГАБАРИТЫ ДЛЯ ТРАНСПОРТИРОВКИ

Рис. 5

Габариты
Ссылка	Описание	Размер
A	Габаритная длина	8595 мм
B	Габаритная ширина	2496 мм
C	Габаритная высота (стрела)	3795 мм
D	Высота с кабиной	3103 мм
Е	Зазор поворота противовеса	2450 мм
F	Дорожный просвет	321 мм
G	Зазор рамы	1249 мм
H	Высота крышки двигателя	2486 мм
I	Ширина верхнего корпуса	2490 мм
J	База шасси	2800 мм
K, L	Ширина протектора	1914 мм
