Экскаватор Э-10011Д - одноковшовый универсальный экскаватор с механическим приводом на гусеничном ходу. Сменное оборудование, с которым работал экскаватор - лопата прямая и обратная, драглайн, грейфер, кран, сваебойное оборудование. Управление исполнительными механизмами - пневматическое.
На экскаваторе Э-10011Д в приводе механизмов применяется турботрансформатор ТРЭ-500 или У358018А , защищающий двигатель и трансмиссию от резких нагрузок и перегрузок, возникающих во время работы, создавая наилучшие силовые и скоростные режимы работы.

Технические характеристики экскаватора Э-10011Д

Общий вид экскаватора Э-10011Д с прямой лопатой	Экскаватор Э-10011Д с различным сменным оборудованием: кран, грейфер и драглайн

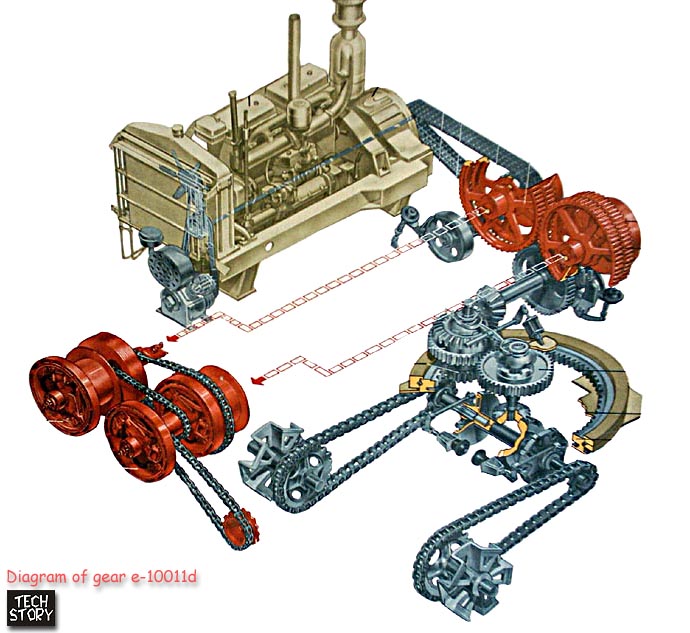

Кинематическая схема экскаватора Э-10011Д	Кинематичская схема экскаватора Э-10011Д (рис.)

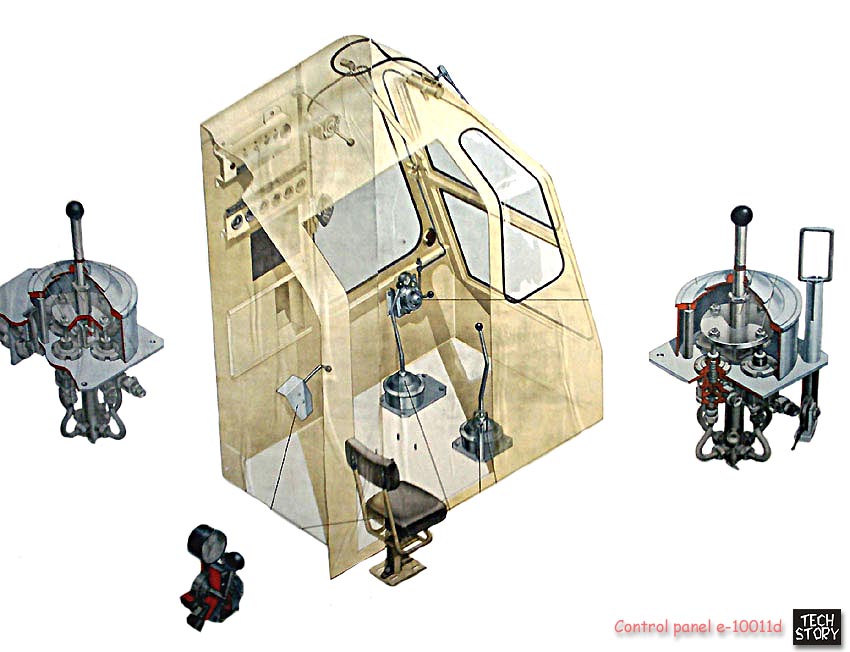

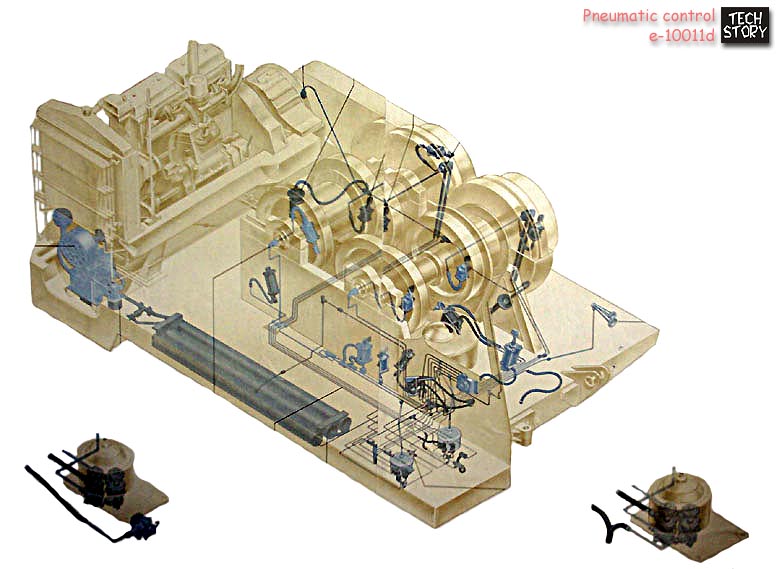

Панель управления экскаватора Э-10011Д	Пневматическое управление экскаватора Э-10011Д

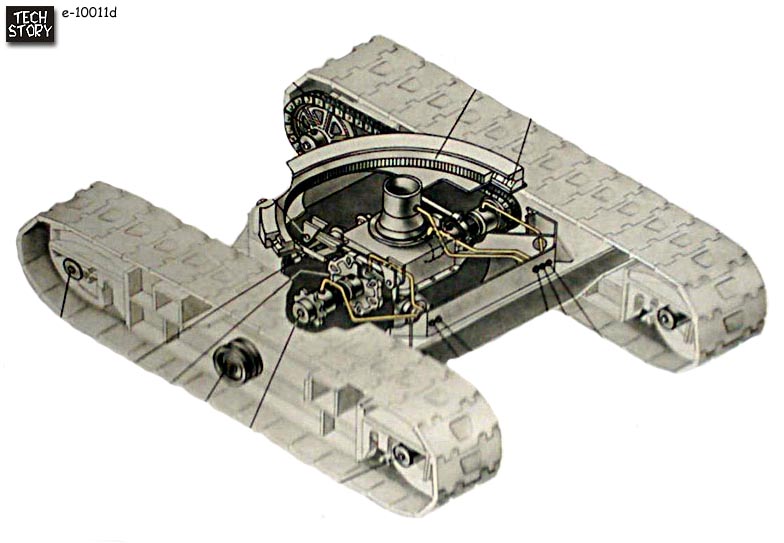

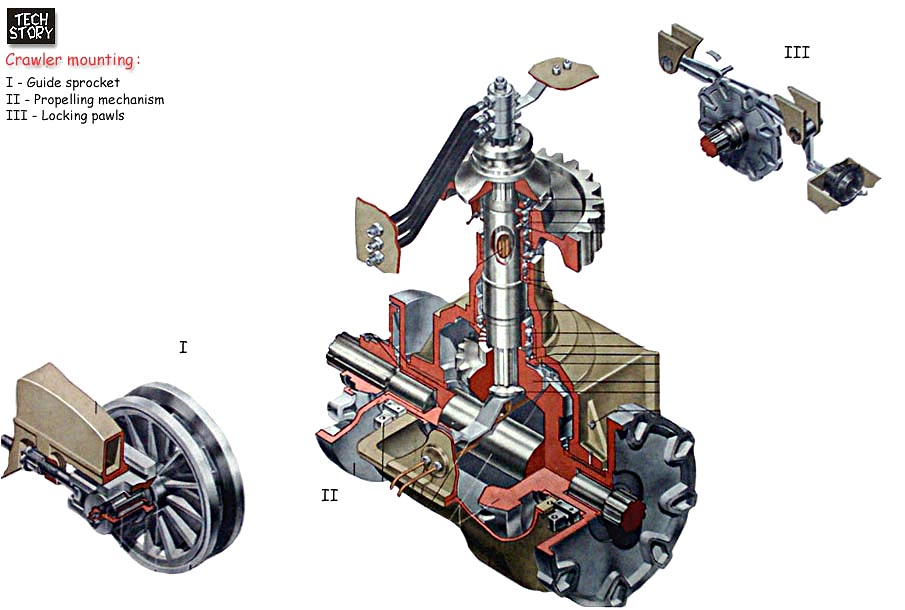

Гусеничный ход экскаватора Э-10011Д	Механизмы гусеничного хода экскаватора Э-10011Д

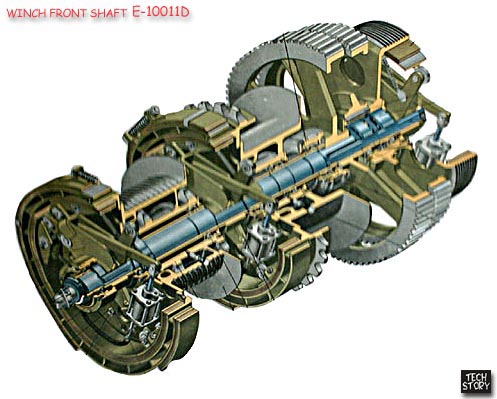

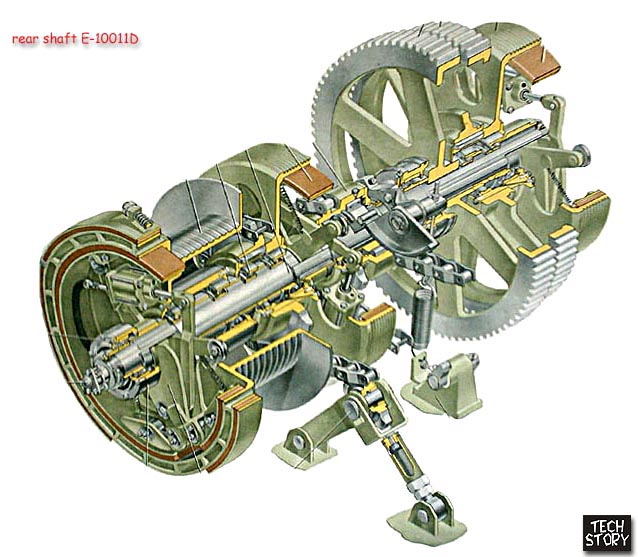

Вал лебедки передний экскаватора Э-10011Д	Вал задний экскаватора Э-10011Д

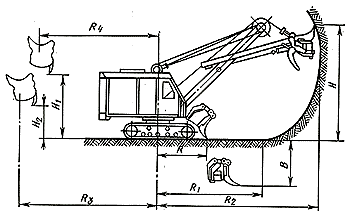

Параметры экскаватора Э-10011Д при работе прямой лопатой   Оголовок стрелы прямой лопаты  Механизм открывания днища ковша прямой лопаты Емкость ковша, м3:   ..для грунтов I-IV категории 1 ..для грунтов I-III категории 1,2 Угол наклона стрелы, град 45 60 Глубина копания B ниже уровня стоянки 1,8 1,4 Радиус копания на уровне стоянки, м:     ..наименьший R 5 4,8 ..наибольший R1 - - Наибольшая высота, м:     ..H копания 6,5 8,2 ..H1 выгрузки 5 6 Высота выгрузки H2 при наибольшем радиусе выгрузки, м 2,5 3,4 Наибольший радиус, м:     ..R2 копания 9,2 8,4 ..R3 выгрузки 8,3 7,4 Радиус выгрузки R4 при наибольшей высоте выгрузки, м 7,4 6 Скорость подъема блока ковша, м/с 0,71 Скорость напора / возврата рукояти, м/с 0,46 / 0,56 Усилие на блоке ковша, кН 152 Усилие напора / возврата рукояти, кН 123 / 79 Продолжительность рабочего цикла, с * 17 * - Рабочий цикл при работе в транспорт с поворотом на 90° и высоте копания, равной высоте напорного вала на грунтах IV категории.

Параметры экскаватора Э-10011Д при работе обратной лопатой  Сменное рабочее оборудование к экскаватору Э-10011Д - обратная лопата Емкость ковша, м3 1,0 Ширина ковша, м 1,24 Длина стрелы, м 7,1 Длина рукояти, м 3,6 Наибольшая глубина копания, H м:   ..для траншеи 6,9 ..для котлована 6,1 Наибольшая высота выгрузки, м:   ..начальная H1 --- ..конечная H2 4,2 Наибольший радиус копания, R м 10,5 Радиус выгрузки, м:   ..начальный при наибольшей начальной высоте выгрузки R1 --- ..конечный при наибольшей конечной высоте выгрузки R2 7,8 Скорость каната, м/с:   ..подъемного 1,41 ..тягового 1,32 Продолжительность рабочего цикла, с * 23 * - Рабочий цикл при работе в отвал с поворотом на 90° и средней глубине копания.

Параметры экскаватора Э-10011Д при работе драглайном  Экскаватор Э-10011Д с оборудованием драглайна с ковшом емкостью 0,75 м3 ( 3 ) и 1 м3 ( 5 ) Механизм укладки каната ( I ) Наводка драглайна ( II ) Блок опрокидной ( III ) Вместимость ковша, м3: 0,75 1 Категория грунта I - IV   Длина стрелы, м. 12,5 15 Угол наклона стрелы, град 30 45 30 45 Наибольшая высота выгрузки H, м 4,1 6,6 5,3 8,4 Глубина копания при проходе, м:     ..боковом 5,5 4,4 7,8 5,7 ..концевом 9,4 7,4 10 9,2 Наибольший радиус, м:..     ..копания R. 13,5 12 16 14 ..выгрузки R1 12,2 10,2 14,2 12

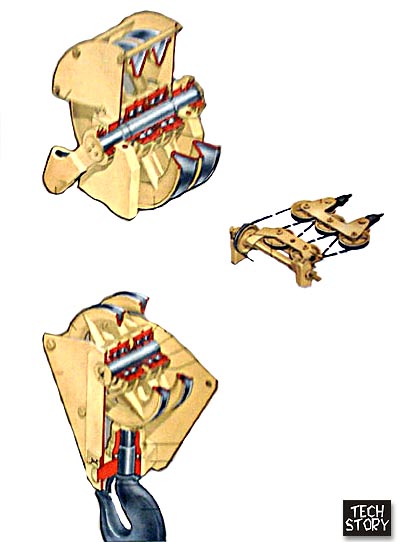

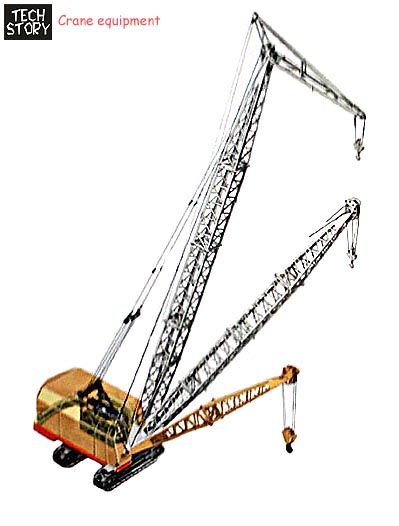

Экскаватор Э-10011Д с крановым оборудованием	Крановое оборудование к экскаватору Э-10011Д

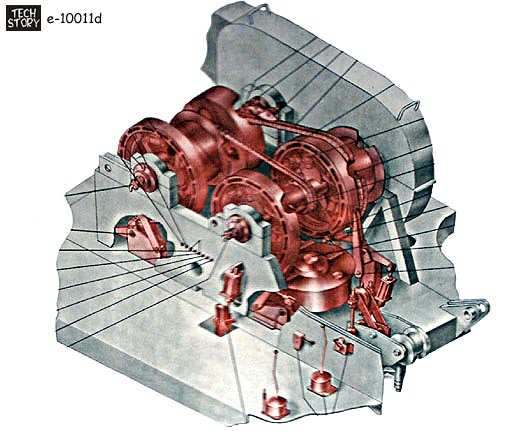

Схема смазки механизмовэкскаватора Э-10011Д	Схема смазки гусеничного хода экскаватора Э-10011Д

С механизмами экскаватора и принципом их действия можно ознакомиться на странице описания базовой модели - экскаватора Э-10011А
