Запасные части



11.2 Списки запасных частей



501  Нижняя часть клеммной коробки
502  Уплотнение
503  Стопорный элемент
504  Винт
506  Крышка клеммной коробки
507  Уплотнение
508  Стопорный элемент
509  Винт
511  Винт
512  Стопорный элемент
513  Упорная/регулировочная шайба
516  Клеммник в сборе
517  Винт
518  Стопорный элемент
519  Гайка
520  Упорная/регулировочная шайба
521  Клеммный соединитель
522  Клеммная колодка
523  Винт
530  Резьбовой кабельный разъем
531  Гайка
532  Уплотнение
533  Кабель / провод
534  Резьбовая заглушка
539  Стопорный элемент
540  Выпрямитель
553  Кабель / провод
601  Вентилятор
602  Распорное монтажное кольцо
603  Стопорное кольцо
605  Кожух вентилятора
606  Стопорный элемент
607  Винт
615  Защитный козырек
618  Демпферная шайба
701  Призматическая шпонка
702  Винт
703  Стопорный элемент
705  Шильдик
706  Винт
763  Уплотнительное кольцо



Запасные части



11.2 Списки запасных частей

MODULOG - двигатель - типоразмеры LA71 - LA160 с блокиратором

обратного хода

=

















































































































































































































































































































/$





=



Изображение 11-5

MODULOG - двигатель - типоразмеры LA71 - LA90 с блокиратором

обратного хода

Запасные части



11.2 Списки запасных частей

















































































































































































































































































































Изображение 11-6

MODULOG - двигатель - типоразмеры LA100 - LA160 с блокиратором

обратного хода

Таблица 11- 2Список запасных частей - MODULOG - двигатель - типоразмеры LA71 - LA160 с

блокиратором обратного хода

101  Корпус статора с шихтованным сердечником, без обмотки
102  Корпус статора с шихтованным сердечником, с обмоткой
109  Заглушки для кабельного шлица



Запасные части



11.2 Списки запасных частей

Запасные части



11.2 Списки запасных частей



504  Винт
506  Клеммные коробки
507  Уплотнение
508  Стопорный элемент
509  Винт
511  Винт
512  Стопорный элемент
513  Упорная/регулировочная шайба
516  Клеммник
517  Винт
518  Стопорный элемент
519  Винт
520  Подкладная шайба
521  Клеммный соединитель
522  Клеммная колодка
523  Винт
530  Резьбовой кабельный разъем
531  Гайка
532  Уплотнение
533  Кабель / провод
534  Резьбовая заглушка
539  Стопорный элемент
540  Выпрямитель
553  Кабель / провод
601  Вентилятор
602  Распорное монтажное кольцо
603  Стопорное кольцо
605  Кожух вентилятора
606  Стопорный элемент
607  Винт
615  Защитный козырек
618  Демпферная шайба
701  Призматическая шпонка
702  Винт
703  Стопорный элемент
705  Шильдик
706  Винт
763  Уплотнительное кольцо



Запасные части



11.2 Списки запасных частей

Датчик

11.2.4.1

Датчик на кожухе вентилятора



































































①



Самовентилируемый двигатель

②



Невентилируемый двигатель

451  Крышка
453  Винт
454  Гайка
472  Удлинитель вала
480  Датчик
481  Винт
482  Стопорный элемент
483  Гайка
485  Муфта
489  Гильза / втулка
601  Вентилятор
602  Призматическая шпонка
605  Кожух вентилятора
606  Стопорный элемент
607  Винт
618  Демпферная шайба

Изображение 11-7

Датчик на кожухе вентилятора

Запасные части



11.2 Списки запасных частей



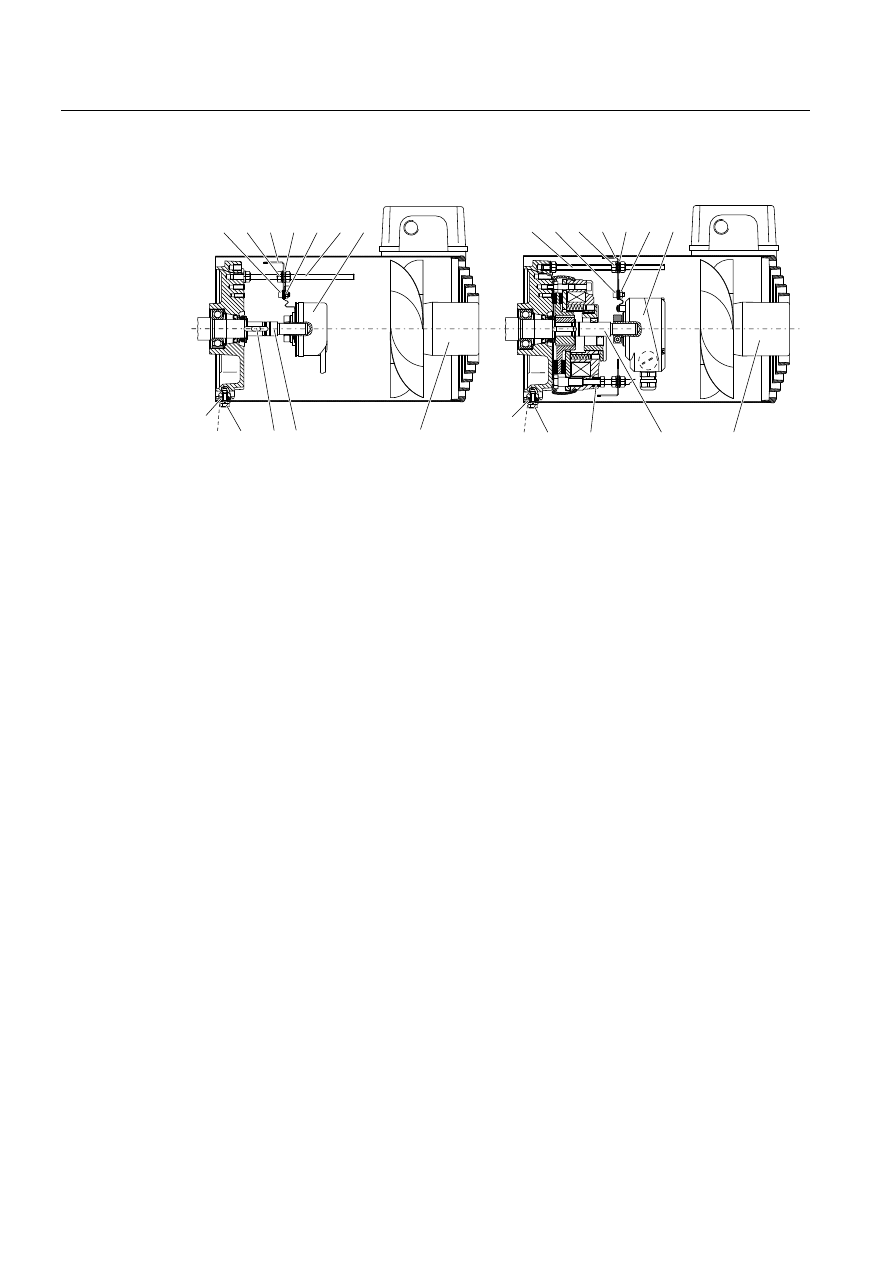

11.2.4.2

Датчик в двигателе с принудительной вентиляцией























































442  Стопор против проворачивания
470  Винт
471  Стопорный элемент
472  Удлинитель вала
474  Стопорный элемент
476  Упорная/регулировочная шайба
480  Датчик
481  Винт
482  Стопорный элемент
602  Призматическая шпонка
605  Кожух вентилятора
606  Стопорный элемент
607  Винт
618  Демпферная шайба

Изображение 11-8

Датчик в двигателе с принудительной вентиляцией



Свидетельство о соответствии ЕС

12



Свидетельство о соответствии ЕС согласно Директиве 2006/95/EG.
Документ № KE DMLA 1A 12.12
Производитель Siemens AG, 72072 Тюбинген, Германия, декларирует для двигателей

стандартного исполнения LA / LG и LAI / LGI типоразмеров от 71 до 315:
Названные изделия отвечают требованиям европейской Директивы 2006/95/EG. Они

разработаны и изготовлены в соответствии со следующими европейскими

стандартами:
●  EN 60034 со всеми релевантными частями в последней редакции
●  EN 60204-1
Свидетельства о соответствии ЕС и / или сертификаты изготовителей для всех

подузлов, встраиваемых и пристраиваемых компонентов имеются в наличии. В

частности это могут быть:
●  Электромагнитный тормоз L, KFB с подключаемыми компонентами, как то

выпрямитель и коммутационное устройство SEG, SER

●  Принудительный вентилятор F
●  Датчик угловых перемещений IA, IM, IN, RE
Названные изделия могут быть введены в эксплуатацию только после того, как будет

установлено, что машина, в которую должны быть установлены названные изделия,

соответствует правилам Директивы 2006/42/EG.
Первое использование маркировки CE: 20.12.1995
Первое издание: 15.12.1995



Тюбинген 03.12.2012





Томас Растер

Head of Research & Development Electrical

Лотарь Гиршбергер

Head of Quality Management
