2-10 PERIODIC MAINTENANCE

Torque and Locking Agent

Basic Torque for General Fasteners of Frame Parts

Threads Diameter

Torque

(mm)

N·m

kgf·m

ft·lb

5

3.4

∼ 4.9

0.35

∼ 0.50

30

∼ 43 in·lb

6

5.8

∼ 7.9

0.60

∼ 0.80

52

∼ 69 in·lb

8

14

∼ 19

1.4

∼ 1.9

10

∼ 14

10

26

∼ 34

2.6

∼ 3.5

19

∼ 25

12

44

∼ 61

4.5

∼ 6.2

33

∼ 45

PERIODIC MAINTENANCE 2-11

Specifications

Item

Standard

Service Limit

Fuel System

Throttle Pedal Play

5

∼ 10 mm (0.20 ∼ 0.39 in.)

– – –

Idle Speed

850

∼ 950 r/min (rpm)

– – –

Cooling System

Coolant:

Type (Recommended)

Permanent type of antifreeze
(soft water and ethylene glycol plus corrosion
and rust inhibitor chemicals for aluminum
engines and radiators)

– – –

Color

Green

– – –

Mixed Ratio

Soft water 50%, coolant 50%

– – –

Freezing Point

–35°C (–31°F)

– – –

Total Amount

4.4 L (4.7 US qt)

– – –

Fan Belt Deflection

9.5

∼ 11.5 mm (0.37 ∼ 0.45 in.) at 98 N (10

kgf, 22 lb)

– – –

Engine Top End

Valve Clearance

0.20 mm (0.0079 in.)

– – –

Converter System

Belt Width

34.1 mm (1.34 in.)

32.6 mm (1.28 in.)

Belt Deflection

28

∼ 36 mm (1.10 ∼ 1.42 in.)

– – –

Wear Shoe Width

– – –

16.4 mm (0.65 in.)

Engine Lubrication System

Engine Oil:

Grade

API CF or CF-4

– – –

Viscosity

SAE 10W-40

– – –

Capacity

3.0 L (3.2 US qt) (When filter is not removed)

– – –

3.3 L (3.5 US qt) (When filter is removed)

– – –

Oil Level

Between F and L marks on dipstick

– – –

Transmission

Transmission Oil:

Type

Hypoid gear oil

– – –

Viscosity

SAE 90: above 5°C (41°F) or

– – –

SAE 80: below 5°C (41°F)

– – –

Capacity

2.5 L (2.6 US qt)

– – –

Oil Level

Between H and L level lines on dipstick

– – –

Wheels/Tires

Tire Tread Depth

13.2 mm (0.52 in.)

3 mm (0.12 in.)

Final Drive

Front Final Gear Case Oil:

Type

Hypoid gear oil for LSD (Limited Slip
Differential gears)

– – –

Viscosity

SAE 140 (GL-5) or SAE 90 (GL-6)

– – –

Capacity

0.4 L (0.4 US qt)

– – –

Oil Level

Filler opening level

– – –

2-12 PERIODIC MAINTENANCE

Specifications

Item

Standard

Service Limit

Brakes

Brake Fluid:

Type

DOT3

– – –

Fluid Level

Between upper and lower level lines

– – –

Brake Pedal Play

2

∼ 10 mm (0.08 ∼ 0.39 in.)

– – –

Brake Drum Inside Diameter

180.000

∼ 180.160 mm

180.75 mm

(7.0866

∼ 7.0929 in.)

(7.116 in.)

Brake Shoe Lining Thickness 4.5 mm (0.18 in.)

1.0 mm (0.04 in.)

Parking Brake Lever Travel

8

∼ 12 notches (clicks) at 200 N (20 kgf, 44 lb)

– – –

Steering

Steering Wheel Free Play

0

∼ 20 mm (0 ∼ 0.79 in.)

– – –

Electrical System

Battery:

Capacity

12 V 52 Ah

– – –

Voltage

12.6 V or more

– – –

Electrolyte Level*

Between upper and lower level

– – –

Specific Gravity*

1.265 at 20°C (68°F)

– – –

Switches:

Brake Light Switch Timing

ON after 10 mm (0.39 in.) of pedal travel

– – –

*: Conventional Type Battery

PERIODIC MAINTENANCE 2-13

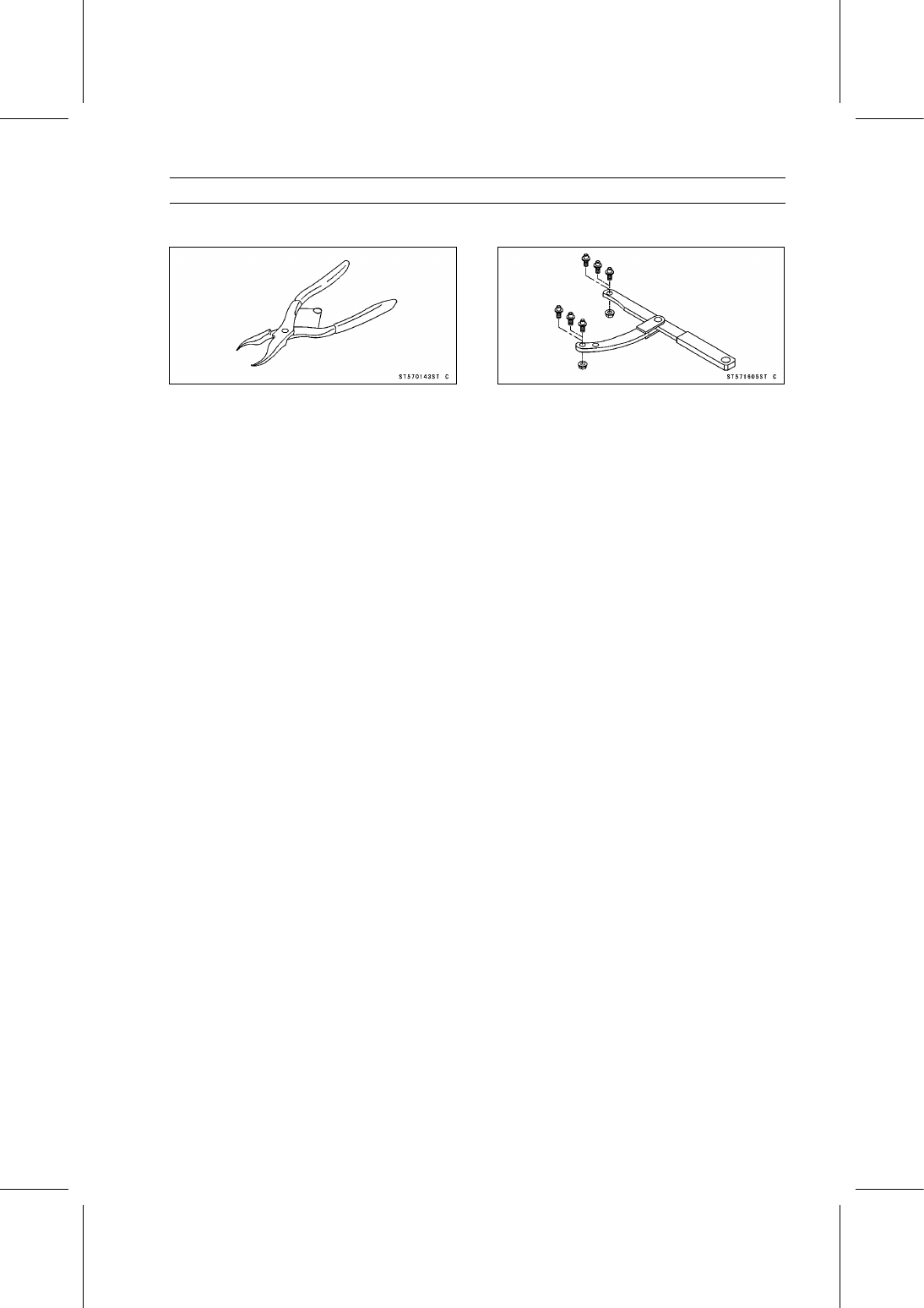

Special Tools

Inside Circlip Pliers:
57001-143

Flywheel & Pulley Holder:
57001-1605
