User manual

17



MANUAL status.
Manual status operation:
Step 1
You should check the generator control module set in
MANUAL  status,  then  use  the  operate  handle  insert
the switch axis.



Step 2
Operating direction of the arrow




Step 3
Check the position on ‘A’ or ‘B’.



AUTO status operation
You  can  connect  the  special  cable  connector  with
generator  set.  Then  set  the  generator  module  in
AUTO,that  is  OK!(detail  operate  step  refer  module
control system)

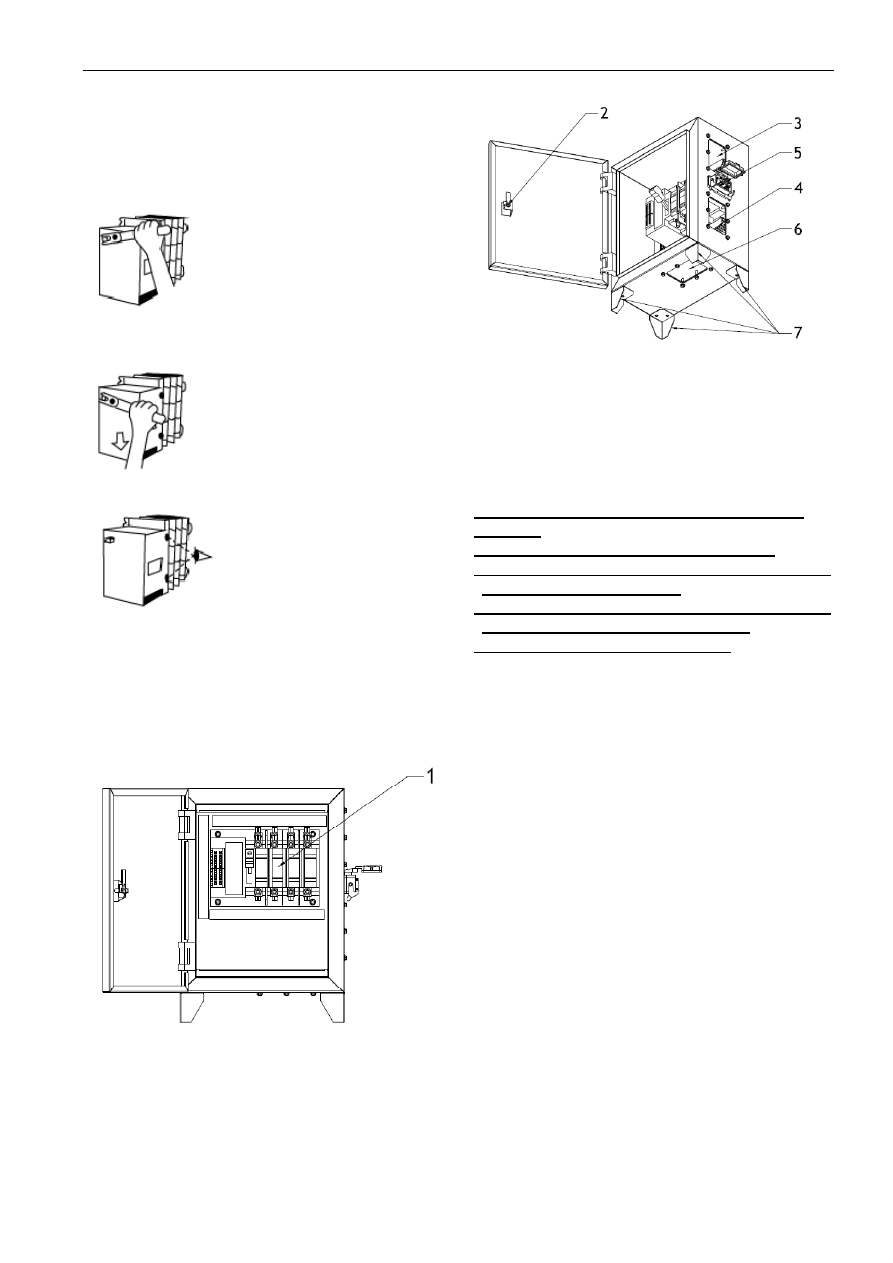

ATS PANEL introduction








No              MODEL
1                ATS switch
2                panel lock
3                mains power output hole
4                generator power output hole
5                communicate with generator module port
6                load power cable output
7                panel on ground leg
Maintenance, inspect or exchange parts attention:
Attention:
! All operator must be professional electrician.
! Turn switch on “OFF” position, make sure main line

or control line isn’t energizing.

!  When  you  want  to  inspect  inside  part,  make  sure

power “A”B” is off, to avoid finger injury.

! Fix screw of terminal in electrical way.






User manual

18



4



Maintenance



4.1

General outline

For  different  types  of  generator  sets,  users  need  to
refer  to  the  matched  engine’s  operation  and
maintenance

manual

to

implement

correct

maintenance operation.

In order to obtain maximum operation safety and life
expectancy  of  the  generator  sets,  periodic
maintenance is very important. Strictly observance of
the terms on generator set’s maintenance can ensure
generator  set’s  performance  and  reduce  its  damage
to environment.

Correctly  identify  and  strictly  observe  the  labels
(drawings,  words  and  warnings  etc.)  On  diesel
generator  sets  can  be  of  great  help  to  correct
maintenance and safe operations.

Maintenance  of  the  generator  sets  shall  be  made
when  it  has  been  stopped  and  the  cable  which
connect to the negative polar of the battery shall be
dis‐connected so that to ensure the generator set will
not mistakenly start.


4.2

Engine



Each time before start the engine
! Check lubricant oil level
! Check coolant level
! Check air filter indicator
!  Check  the  ventilation  of  radiator  and  ambient

environment

! Check engine’s transmission belt
! Check fuel supply status
Generator  sets  which  run  frequently  need  to  be
checked  one  time  every  6  to  8  hours.  Backup
generator  sets  need  to  be  checked  once  more  after
being stopped.



Depends  on  the  new  generator  set’s  running  status,
when  it  is  necessary,  within  100  to  300  Hours,
following actions shall be taken:
! Check the valve clearance
! Check the fuel injector

For each 0~50 hours of running
!  Discharge  the  water  remained  in  the  oil‐water
separator
!  Check  the  battery’s  electrolyte  level  (except
maintenance free battery)



For  each  50~600  hours  of  running  or  at  least  each  12
months
! Change lubricant and lubricant filter
! Because the quality of lubricant oil, sulfur content of
the  fuel,  and  lubricant  consumption  rate  of  each
engine  is  different,  the  interval  for  lubricant  oil
change for each generator set will be different. When
change  the  lubricant  oil,  at  the  same  time  oil  filter
needs to be changed, otherwise the change of oil will
become meaningless. On the contrary, if the lubricant
oil remains in good status, we can filter the lubricant
much better by change the oil filter.
!  Change  fuel  filter,  clean  or  change  first  stage  fuel
filter  core,  oil  water  separator’s  core  (some  of  the
generator  sets  have),  check  and  organize  fuel  pipes
arrangement.
!  The  change  interval  of  above  fuel  filter  (core)
depends  on  the  quality  of  fuel  (if  it  contains  many
impurity),  the  fuel  adding  method  is  reasonable  or
not,  the  fuel  tank  is  cleaned    periodically  or  not
(contaminant  discharge).  Once  the  color  of  engine
exhaust  air  is  found  to  be  abnormal  and  the  output
power  decrease,  first  the  fuel  system  needs  to  be
checked.







For each 400 hours of running
! Check and adjust the transmission belt and change it
when necessary
! Check and clean radiator core
! Discharge deposit in the fuel tank



For each 800 hours of running
! Check if the turbocharger has leakage
! Check if the air inlet pipes has leakage



For each 1200 hours of running
! Adjust valve clearance



For each 2000 hours of running or at least 24 months
!  Change  air  filter  (depend  on  ambient  air  quality,
decide if this need to be changed earlier)
!  Change  coolant  and  coolant  filter  (some  generator
sets have)
! Thoroughly clean radiator core and water path



For each 2400 hours of running
! Check fuel injector
! Thoroughly check and clean turbo‐charger
! Comprehensively check engine equipment





User manual

19



4.3



Alternator

Inside  and  outside  of  the  alternator  shall  be  cleaned
periodically.  And  the  frequency  of  cleaning  depends
on  the  generator  set’s  ambient  environment.  When
the

cleaning

becomes

necessary,

following

procedures can be followed: cut off all of the powers,
wipe off the dirt, contaminant, oil stain, water or any
other  liquid  from  the  surface.  The  ventilation  mesh
also needs to be cleaned. The adhesiveness of these
materials to the coils will cause the coils overheat or
damage the insulation.
The  dirt  and  contaminant  need  to  be  absorbed  by
dust  collector.  Please  don’t  use  air  blow  or  high
pressure water spray to clean the alternator.
The  humidity  of  alternator  will  decrease  insulation
resistance. The alternator shall be dried. Please refer
to  Alternator’s  Operation  and  Maintenance  Manual
for the method of drying and detailed maintenance.

4.4

Control panel



Daily  maintenance  for  the  control  panel  shall  ensure
the cleanness of its surface, make the indicator more
clear and easy for reading, and the operation button
flexible and reliable.
During  the  generator  set’s  running  period,  vibration
will cause the shift of “0” position in the instrument
of  control  panel  and  loose  of  tightened  parts,  and
therefore  periodically  check  the  instrument  of  the
control  panel  and  parts  and  cable’s  connections  are
very important.
Repair  for  the  control  panel  can  only  be  done  after
thorough  learning  of  the  principle  of  this  control
panel  (please  refer  to  Control  Panel  Operation
Manual for details)

4.5

 Start battery

Batteries which have been stored in a long time shall
be  properly  charged  before  being  used,  so  that  to
ensure

normal

capacitance

of

the

battery.

(Densimeter  can  be  used  to  check  the  actual
capacitance of the battery)
Normal  operation  and  battery  charging  will  cause
some  water  inside  of  the  battery  being  vaporized.
And  therefore  constant  fluid  infusion  is  needed.
Before  fluid  infusion,  first  the  contaminant  around
the  adding  hole  shall  be  cleaned  so  that  to  avoid
them  falling  into  the  battery.  Then  open  the  adding
hole, add proper amount of distilled water or purified
water.  Do  not  add  too  much  (shall  be  according  to
the  indicating  line  in  the  battery  polar  plate),
Otherwise  the  inside  electrolyte  will  overflow  from
the adding hole when the battery is under discharge
or  charging,  which  will  cause  contamination  to  the
ambient material and environment.



Please  do  not  use  the  battery  to  start the  generator
set  under  low  temperature  because  the  battery
capacitance  can  not  output  normally  under  low
temperature,  and  long  time  discharge  may  cause
battery malfunction(crake or explode).
Warning:
!  The  battery  of  the  backup  generator  set  shall  be

periodically maintained and charged. It is suggested
that users can buy floating charger for the battery.



4.6



Maintenance record

Each  time  after  maintenance,  users  shall  make
detailed record for the maintenance job.


Warning:
! Complete maintenance record provides evidence for

users to maintain the generator set, and at the same
time  is  a  precondition  for  lawful  after  sales  service
(warranty).

For  example:  Maintenance  record  (

Refer  to Appendix



F and G)




































User manual

20





5



Check for Malfunction

5.1



General outline

There  are  many  factors  which  may  cause  the
generator set’s malfunction, and the malfunctions are
usually  closely  related  to  each  other.  This  section
mainly  summarize  and  list  the  possible  malfunctions
of general diesel generator sets. This is just for user’s
reference  when  they  try  to  eliminate  the
malfunction(s).  (Especially  important  for  new
generator set’s customer)
One  thing  must  to  be  emphasized:  most  of  the
malfunctions  are  caused  by  user’s  improper
installation,  operation,  and  maintenance.  Users  are
entitled to doubt that the malfunction(s) is caused by
the  generator  set’s  manufacture  failure,  but  this
conclusion  shall  be  based  on  correct  installation,
operation  and  periodically  maintenance.  Otherwise,
we  can  not  assure  you  the  normal  operation  of  the
generator set and the deserved after sales service.


5.2



Malfunction checklist
