BBM OUTLAW STAND-ON MODEL ZERO-TURN MOWER. Manual - part 7

PAGE



25

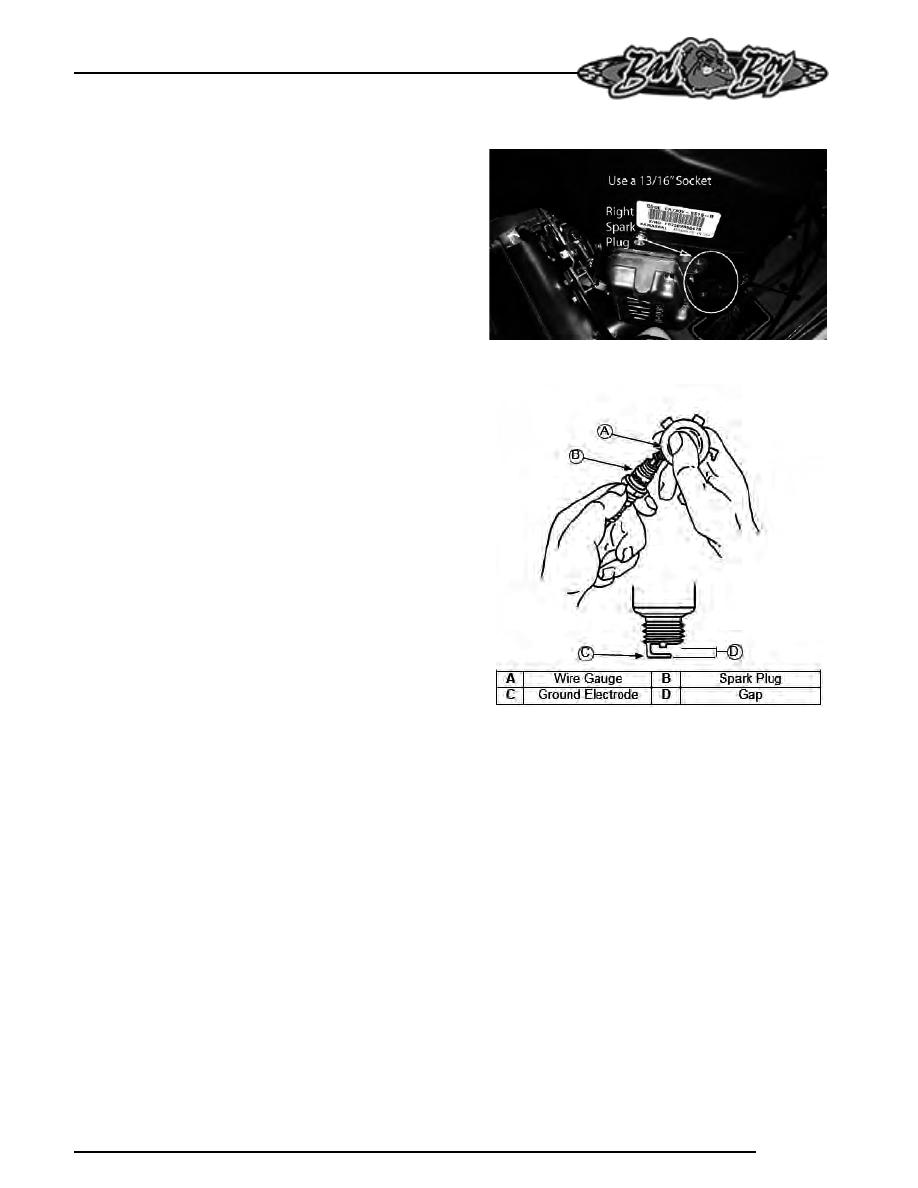

3.4 Changing the spark plugs and checking the spark plug gap:

1) Remove the wire on the spark plug and use the

13/16" socket to remove the spark plug.

2) check the gap on the spark plug to verify that it is

0.03 in using a feeler gauge.

3) If the spark plug is worn , overheated, wet, or carbon

fouled replace the spark plug.

4) Install the plug into the cylinder head and torque to

16ft*lbs. Be careful not to overtighten the spark plug.

PAGE



26

SECTION 4: ELECTRICAL SYSTEM

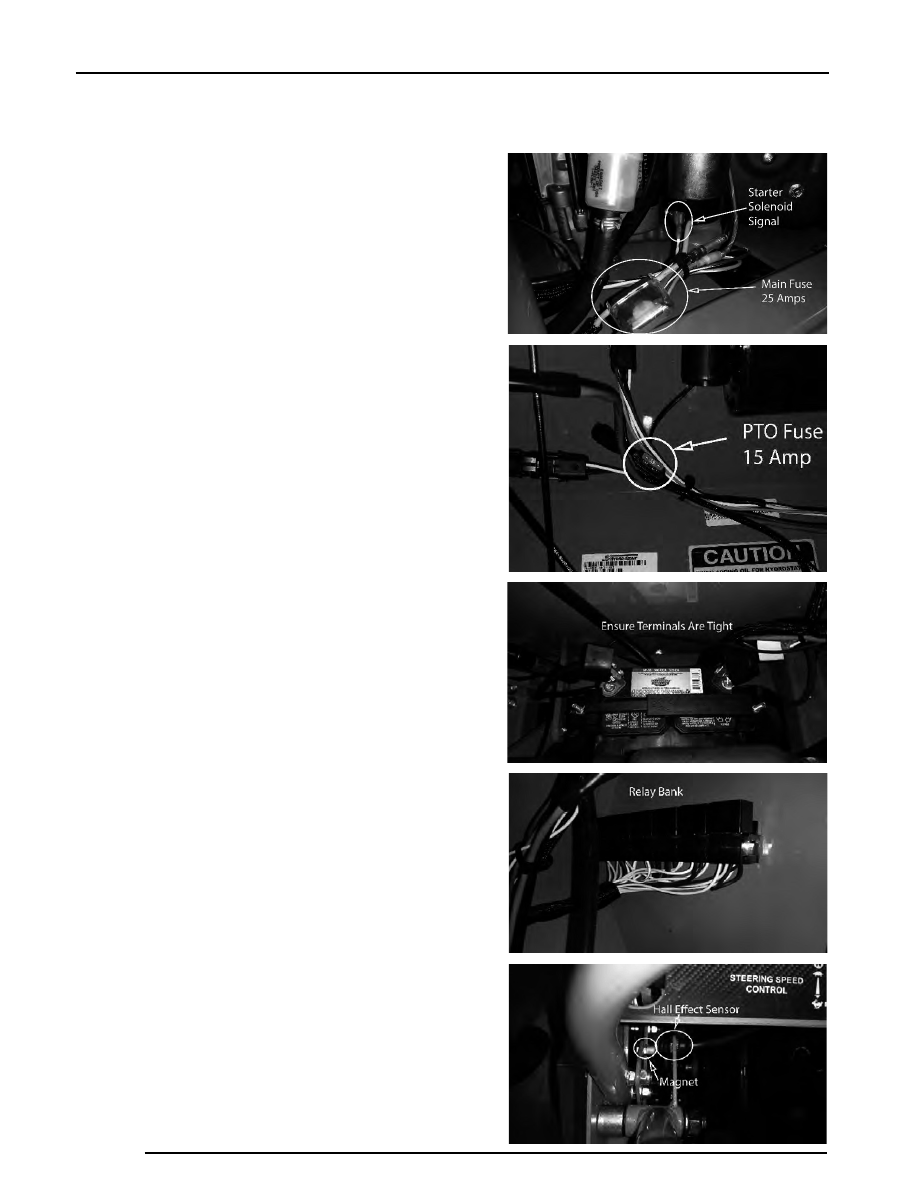

This mower is equipped with two protective fuses: a 25
amp main fuse (pictured to the right) and a 15 amp
clutch fuse (blade engagement). The main fuse is
located on the right side of the unit; towards the rear of
the engine. The clutch fuse is located just underneath
the operator’s console. A blown fuse usually indicates a
problem within the electrical system or an electrical
component. Never replace a fuse with one of a higher
amperage rating or ‘bypass’ a fuse in any way. Doing so
creates a significant fire hazard and can cause severe
damage to the mower’s electrical components. If either
fuse is repeatedly blowing, contact your Bad Boy dealer.

Always check the condition of the wiring harness ground
cable. Ensure that the ground is connected, clean, and tight.



Check the condition and connection of the relays located on
the right wall of the gas tank compartment. Ensure that they
are  clean  and  connected.  Make  sure  that  wire  terminal
ends have not been pushed out of the relay block.



The red wire coming out of the engine is the charging wire
from the alternator. Check for 13.6—14.2 volts DC at this wire
with engine at full throttle.

The stand on is equipped with two Hall Effect sensors

and two magnets. The Hall Effect sensor must be lined

up with magnet in order to start. If the mower will not start

check to make sure they are lined up. You will hear the

audible clicking of a relay when you move the sensor

away from the magnet. The magnet can be adjusted in

order to line up with the Hall Effect sensor.

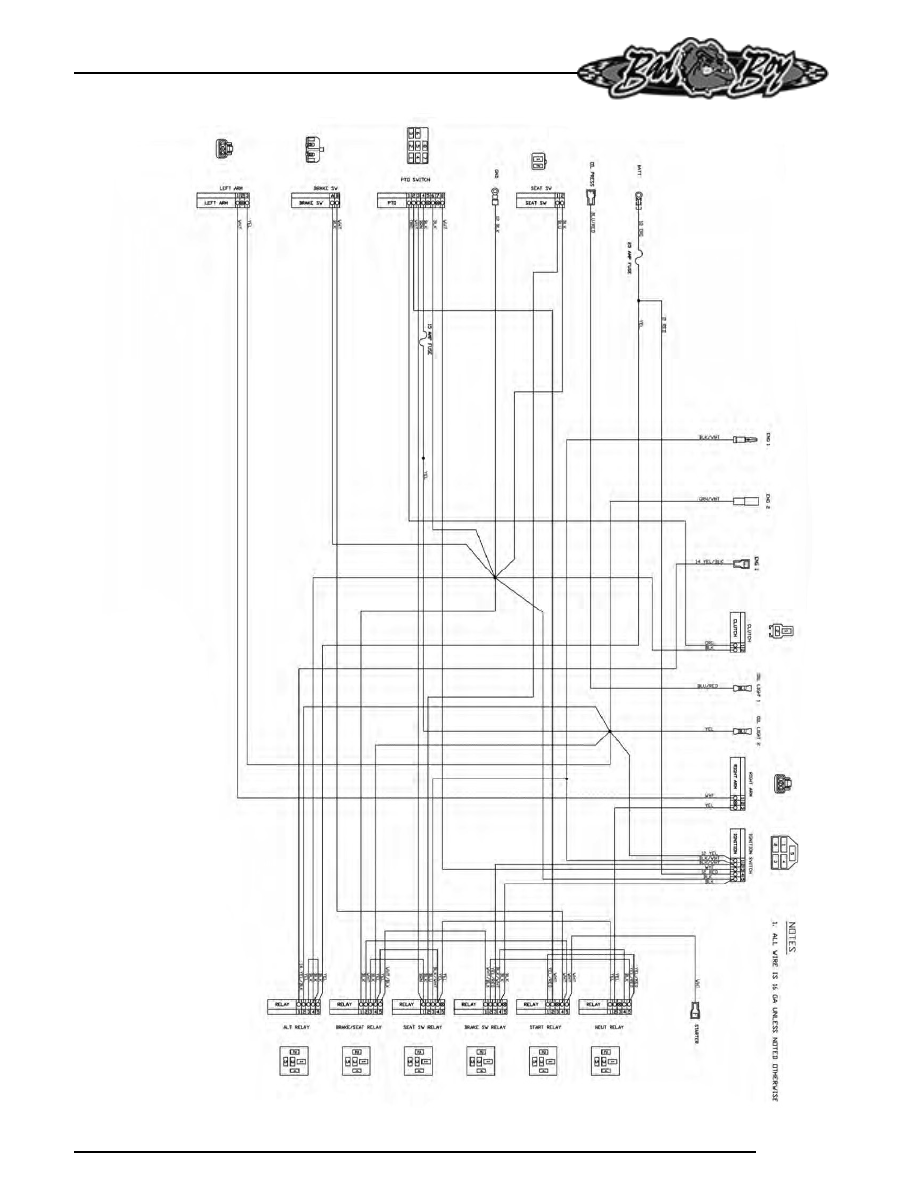

PAGE



27

PAGE



28

SECTION 5: FRAME

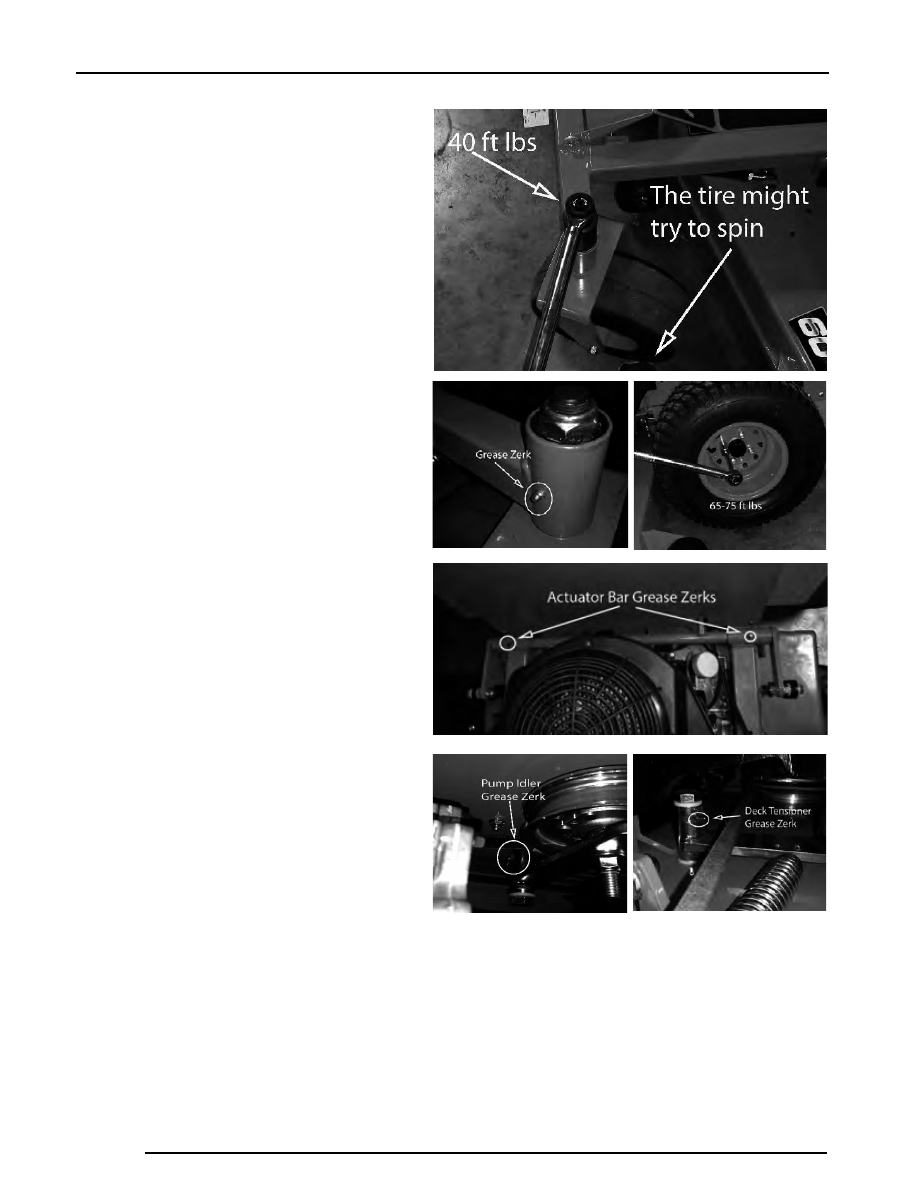

The front fork nuts require a torque of 40ft-lbs.

While applying this torque, turn the fork itself to

ensure no damage is done to the bearing. This

operation is only necessary if a repair requires it.

Torque rear wheel lugs to 65-75 ft. lbs. Re-torque

at every oil change and check at every mowing.

The front forks each have a grease zerk. The

actuator bar has two grease zerks and should be

greased  at every oil change.

The  pump  belt  tensioner  is  located  under  the
engine and has a grease fitting at its pivot point.
Grease at every engine oil change.

The deck belt tensioner is located at the
rear of the deck and has a grease fitting on
its pivot point. Grease at every engine oil
change.
