1037973 ENGINE BREAKDOWN

6-28

Fig. 22 -- Timer Group

1

Ref. Part No.

Description

Qty.

1

366026

)

Timer, Glow Plug [Ku]

1

1037973 ENGINE BREAKDOWN

6-29

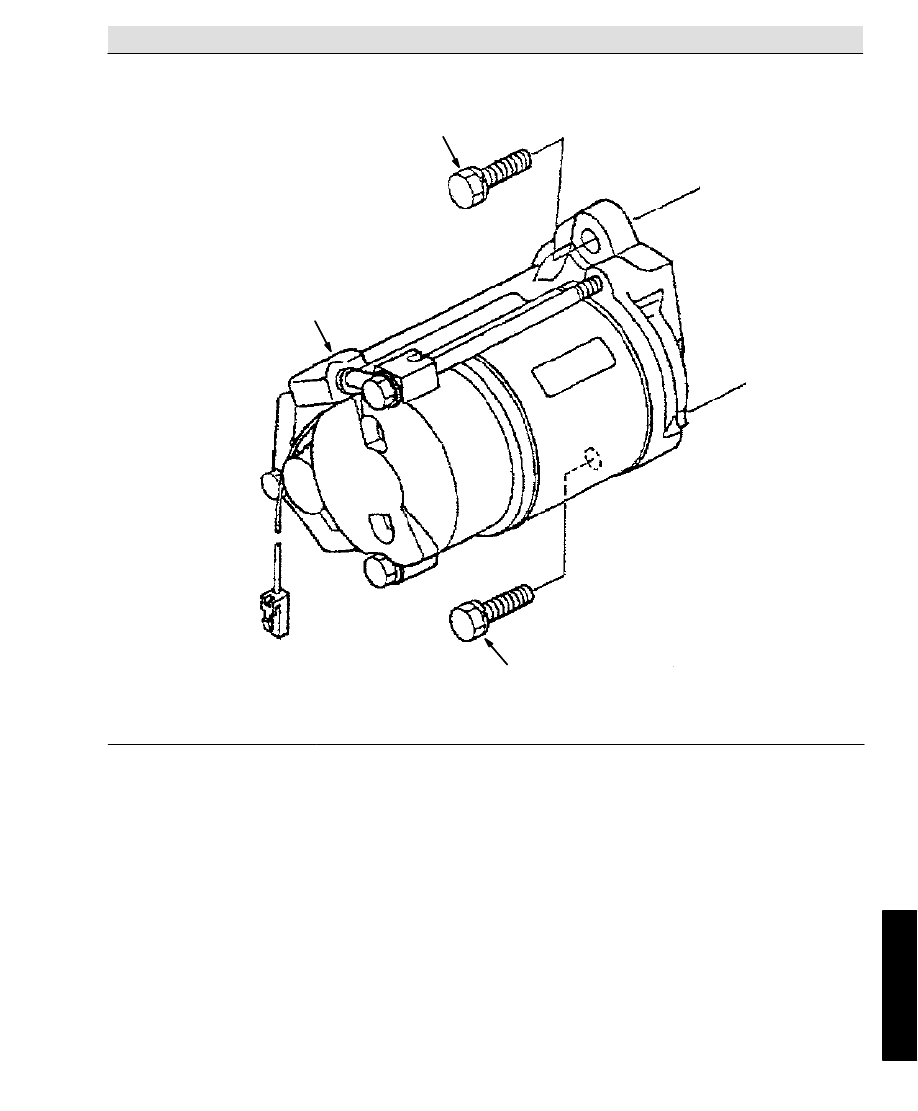

Fig. 23 -- Starter Group

2

2

1

Ref. Part No.

Description

Qty.

1

361349

)

Starter Assy (See Starter Breakdown)

1

2

73535

Bolt

2

1037973 ENGINE BREAKDOWN

6-30

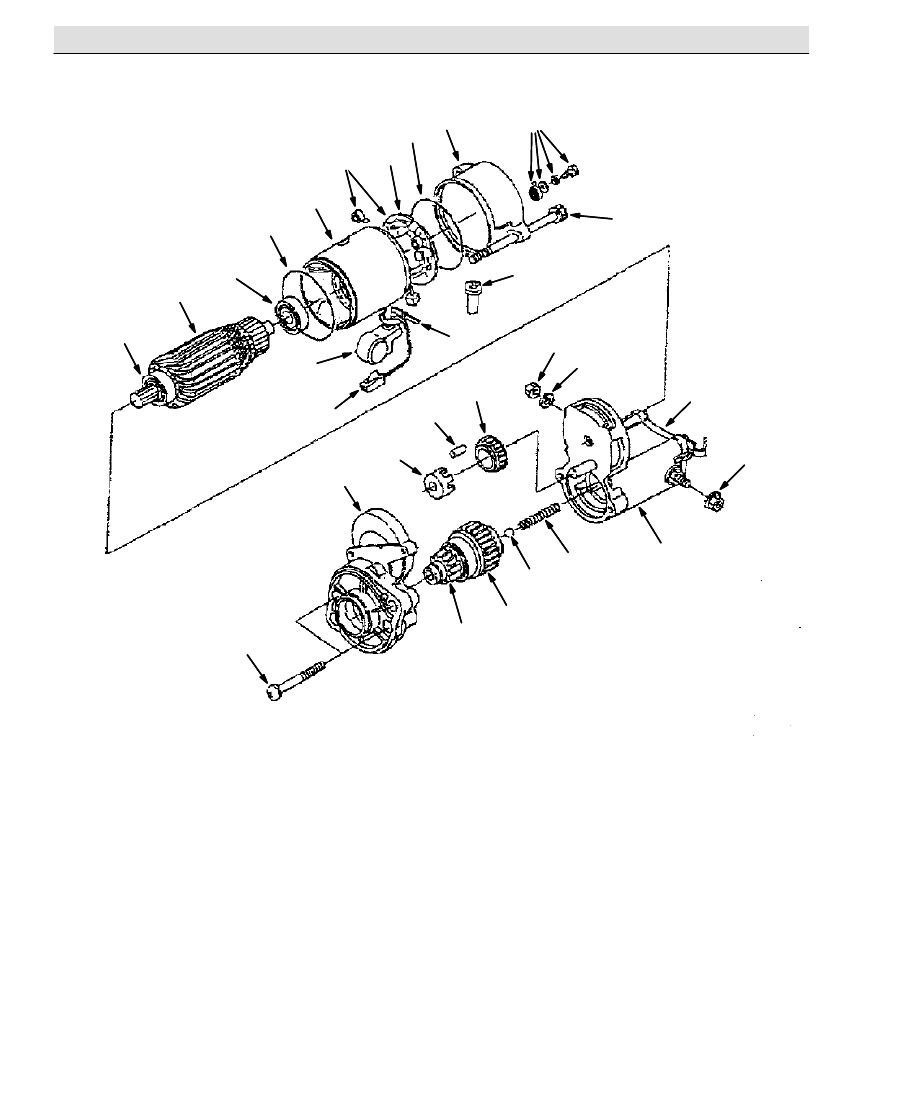

Fig. 24 -- Starter Breakdown

2

3

4

5

6

7

8

9

11

20

19

24

21

23

14

13

12

16

18

10

15

17

22

1

26

28

27

25

25

1037973 ENGINE BREAKDOWN

6-31

Fig. 24 -- Starter Breakdown

Ref. Part No.

Description

Qty.

o

361349

)

Assy, Starter

1

Y

1

9005033

Yoke, Starter [Ku]

1

Y

o

2

70197

Armature, Motor [Ku]

1

YY

3

70199

Bearing

1

YY

4

70198

Bearing

1

Y

5

9005034

Clutch, Starter [Ku]

1

Y

6

70962

Pinion, Bevel

1

Y

7

70201

Frame, End, Drive

1

Y

o

8

9005035

Solenoid, Starter [Ku]

1

YY

9

9005042

Cover [Ku]

1

Y

o

10 361352

Holder, Brush [Ku]

1

YY

11 70205

Spring, Brush

4

Y

12 9005037

Retainer, Gear, Starter [Ku]

1

Y

13 9005038

Gear, Starter [Ku]

1

Y

14 73544

Roller, Starter [Ku]

5

Y

15 70207

Retainer

1

Y

16 73546

Ball [Ku]

1

Y

17 70208

Spring

1

Y

18 70209

Bolt

2

Y

19 70210

Bolt

2

Y

20 20432

Bolt

2

Y

21 70212

Nut

1

Y

22 9005039

Boot, Wire, Starter [Ku]

1

Y

23 9005040

Washer, Spring [Ku]

1

Y

24 9005041

Nut, Hex [Ku]

1

Y

25 20433

Seal, Org

2

Y

26 70213

Tube, Drain, Starter

1

Y

27 368086

Wire, Solenoid, Starter [Ku]

1

Y

28 368084

Band, Cover [Ku]

1
