6400 Diesel. Manual - part 51

1037973 ENGINE BREAKDOWN

6-16

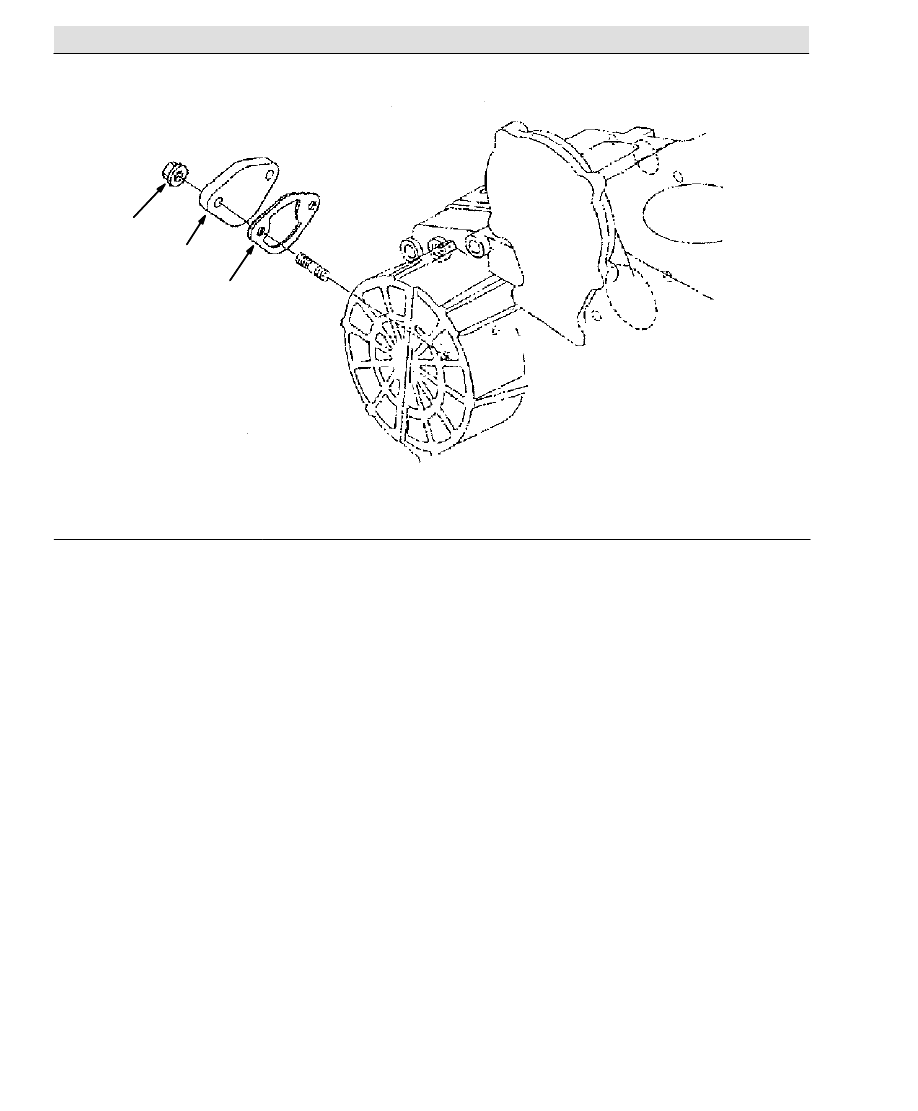

Fig. 10 -- Cover Group

1

2

3

Ref. Part No.

Description

Qty.

1

73565

)

Cover, Hole, Pump, Fuel [Ku]

1

2

375059

Gasket, Pump, Fuel [Ku]

1

3

9005029

Nut, Flange [Ku]

2

1037973 ENGINE BREAKDOWN

6-17

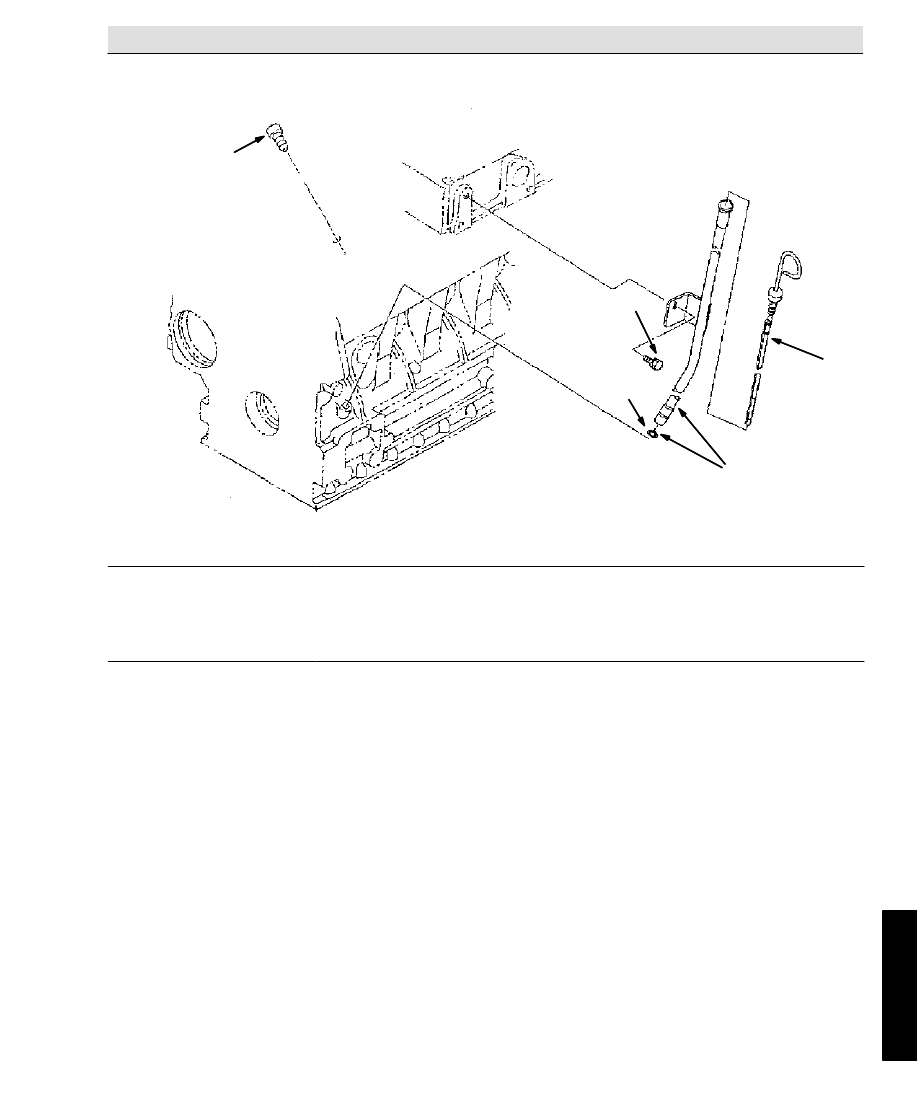

Fig. 11 -- Dipstick and Guide Group

1

2

3

4

5

Ref. Part No.

Description

Qty.

1

70893

)

Dipstick [Ku]

1

o

2

361428

Dipstick, Oil [Ku]

1

Y

3

361366

O--Ring

1

4

393614

Bolt

1

5

9004348

Plug, Gauge, Oil [Ku]

1

1037973 ENGINE BREAKDOWN

6-18

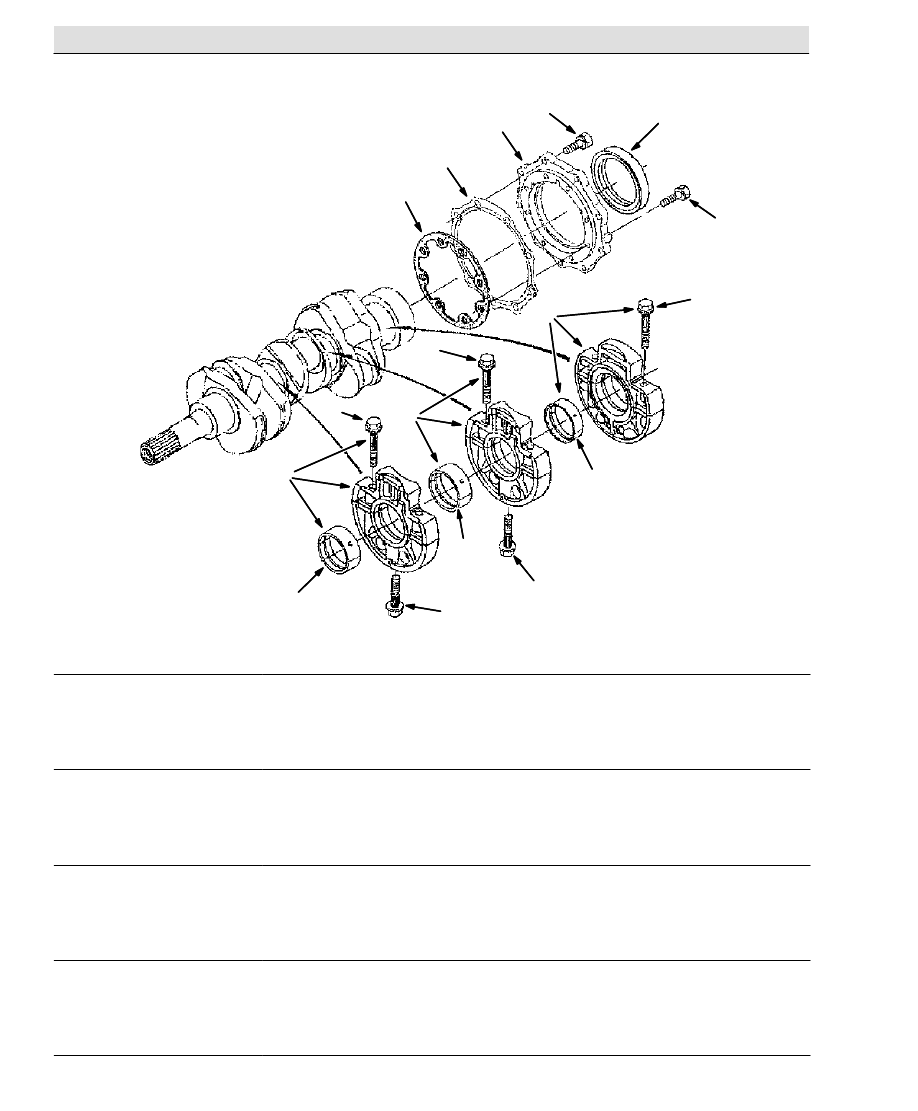

Fig. 12 -- Main Bearing Case Group

3

6

1

12

2

9

13

14

10

11

5

7

8

4

13

15

16

Ref. Part No.

Description

Qty.

o

1

9004349

)

Bearing, Case [Ku]

1

Y

2

72998

Screw, Hex, Case, Brg, Main [Ku]

2

Y

3

9004436

Crankshaft, Metal [Ku]

1

Y

3

9005008

Bearing, Cshft, --.2mm [Ku]

1

Y

3

9005009

Bearing, Cshft, --.4mm [Ku]

1

4

9004350

Gasket, Bearing, Case [Ku]

1

5

70923

Cover, Brg Case, Eng [Ku]

1

6

9004351

Seal, Oil [Ku]

1

7

70925

Gasket, Case, Gear [Ku]

1

8

72999

Screw, Hex [Ku]

8

9

371017

Bolt

9

o

10 9004437

Case, Main, Brg Assy

1

Y

11 72998

Screw, Hex, Case, Brg, Main [Ku]

2

Y

12 70948

Bearing, Cshft, Std [Ku]

1

Y

12 70949

Bearing, Cshft, --.2mm [Ku]

1

Y

12 70950

Bearing, Cshft [Ku]

1

13 73479

Screw, Hex, Case, Brg, Main [Ku]

2

o

14 9004438

Case, Main, Brg Assy

1

Y

15 72998

Screw, Hex, Case, Brg, Main [Ku]

2

Y

16 70948

Bearing, Cshft, Std [Ku]

1

Y

16 70949

Bearing, Cshft, --.2mm [Ku]

1

Y

16 70950

Bearing, Cshft [Ku]

1

1037973 ENGINE BREAKDOWN

6-19

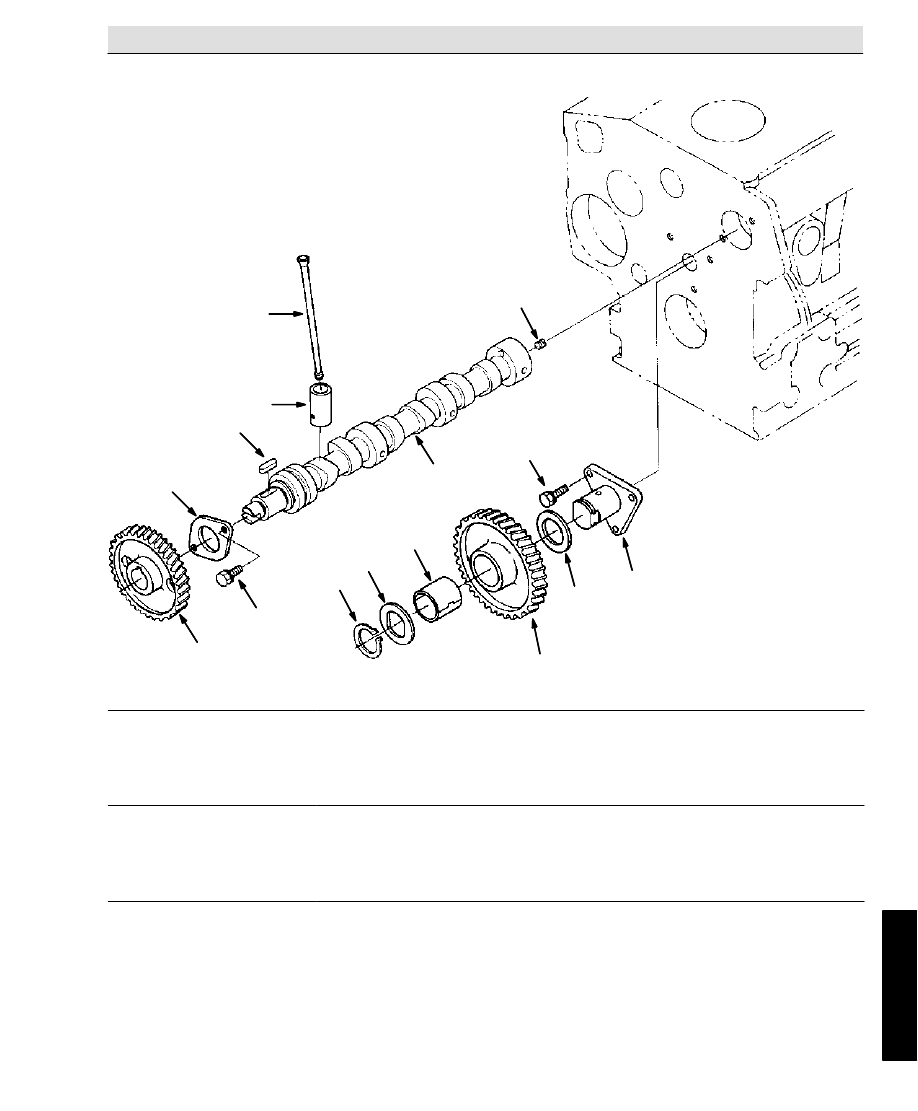

Fig. 13 -- Camshaft Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

8

Ref. Part No.

Description

Qty.

1

9004358

)

Tappet [Ku]

6

2

73509

Push Rod

6

o

3

9005010

Camshaft Assy [Ku]

1

Y

4

39197

Screw, Set

1

Y

5

73511

Gear, Camshaft

1

Y

6

73512

Keyway

1

Y

7

73513

Stopper

1

Y

8

41973

Bolt, Hex [Ku]

5

o

9

73514

Gear, Idle

1

Y

10 73515

Bushing, Gear, Idler [Ku]

1

11 73516

Collar, Gear

1

12 70945

Bearing, Cshft, Std [Ku]

1

13 73518

Cir--Clip, Gear

1

14 73519

Shaft, Gear

1
