6400 Diesel. Manual - part 44

361282 ENGINE BREAKDOWN

5--28

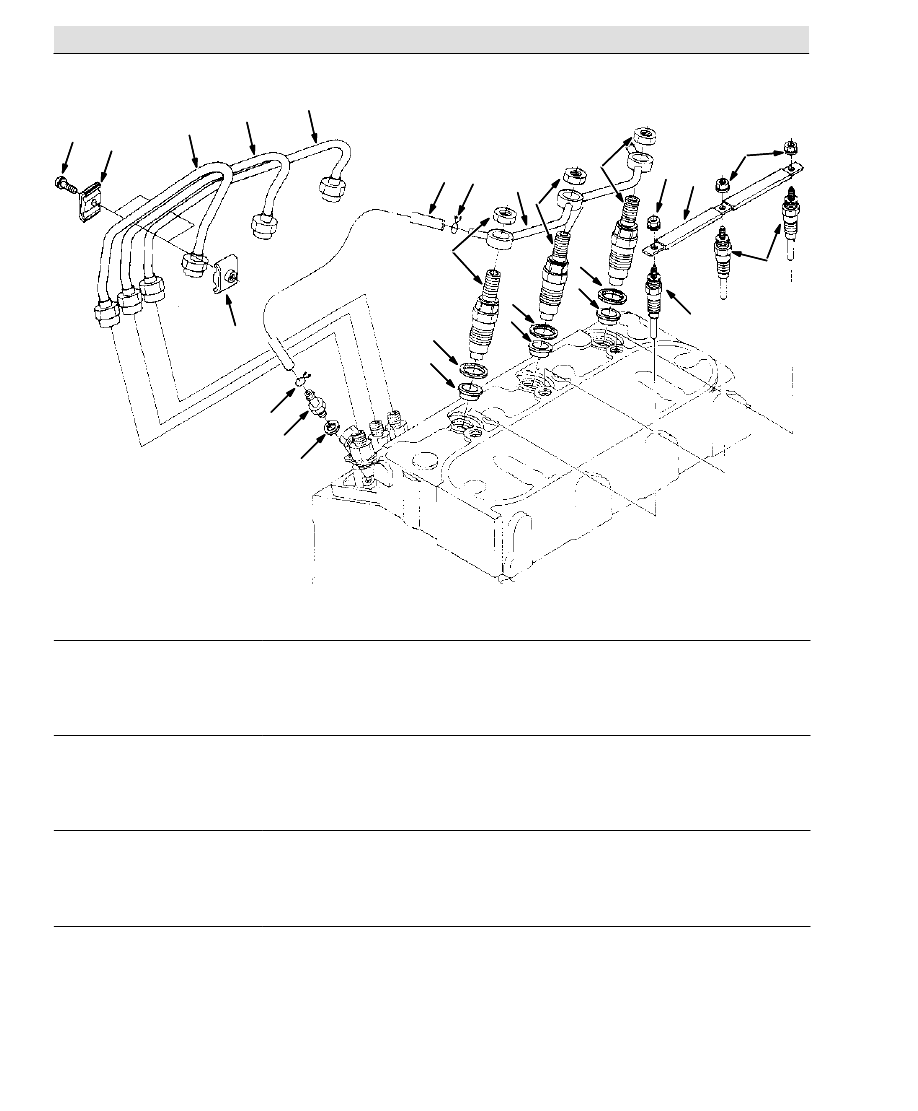

Fig. 22 -- Nozzle Holder and Glow Plug Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

5

15

15

15

15

7

8

7

8

6

6

350211 -- D

Ref. Part No.

Description

Qty.

1

361415

)

Pipe Asy,Oflow

1

2

73555

Screw

1

3

40166

Gasket

1

o

4

361373

Pipe Assy

1

Y

5

361368

Clip,Pipe

2

6

393673

¡

Holder Assy, Nozzle

3

6

372917

©

Housing Assy, Nozzle

3

7

70964

Gasket

3

8

20719

Seal, Heat

3

9

70965

Inject.Pipe 1

1

10 70966

Inject.Pipe 2

1

11 70967

Inject.Pipe 3

1

12 30131

Clamp, Pipe1

2

13 30132

Clamp, Pipe2

2

14 39508

Screw

2

15 84638

Glow Plug

3

16 361418

Cord,Glow Plug

1

¡

Kubota Serial Number (000000-- 489289)

©

Kubota Serial Number (489290--

)

361282 ENGINE BREAKDOWN

5--29

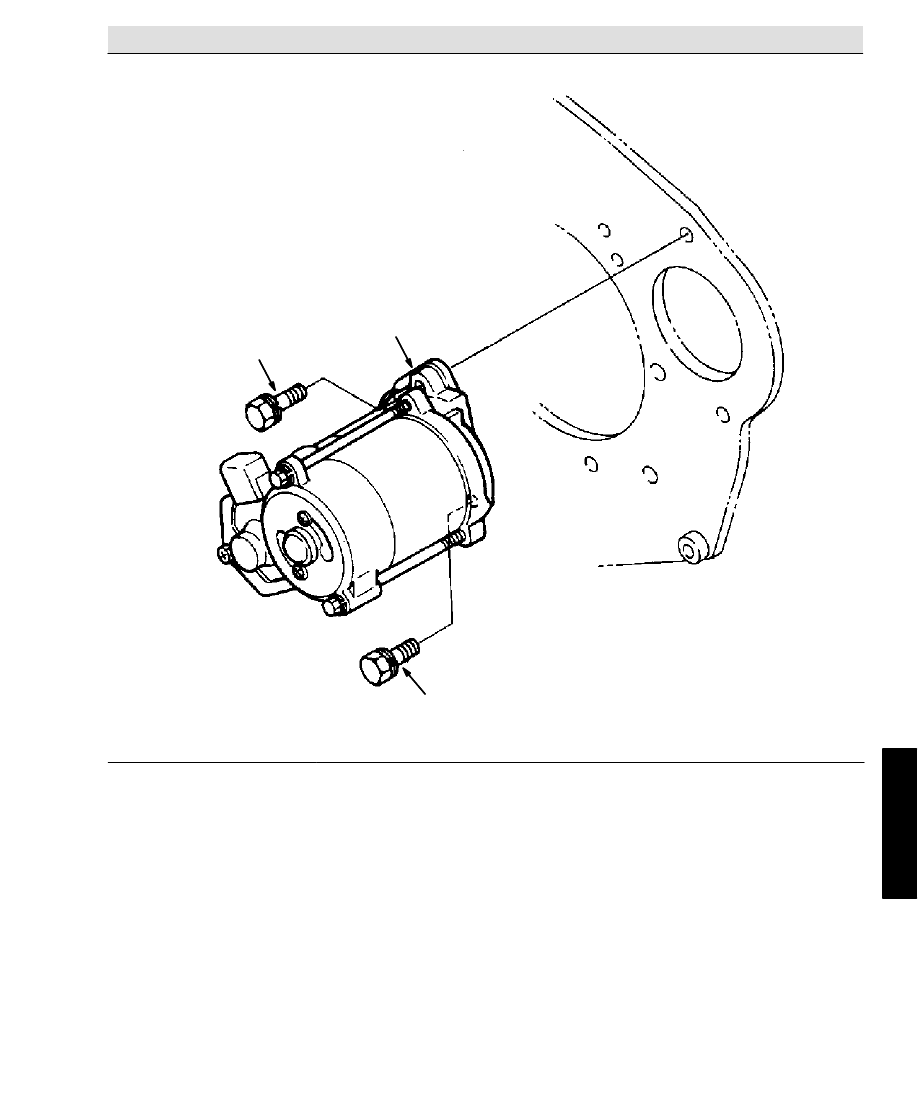

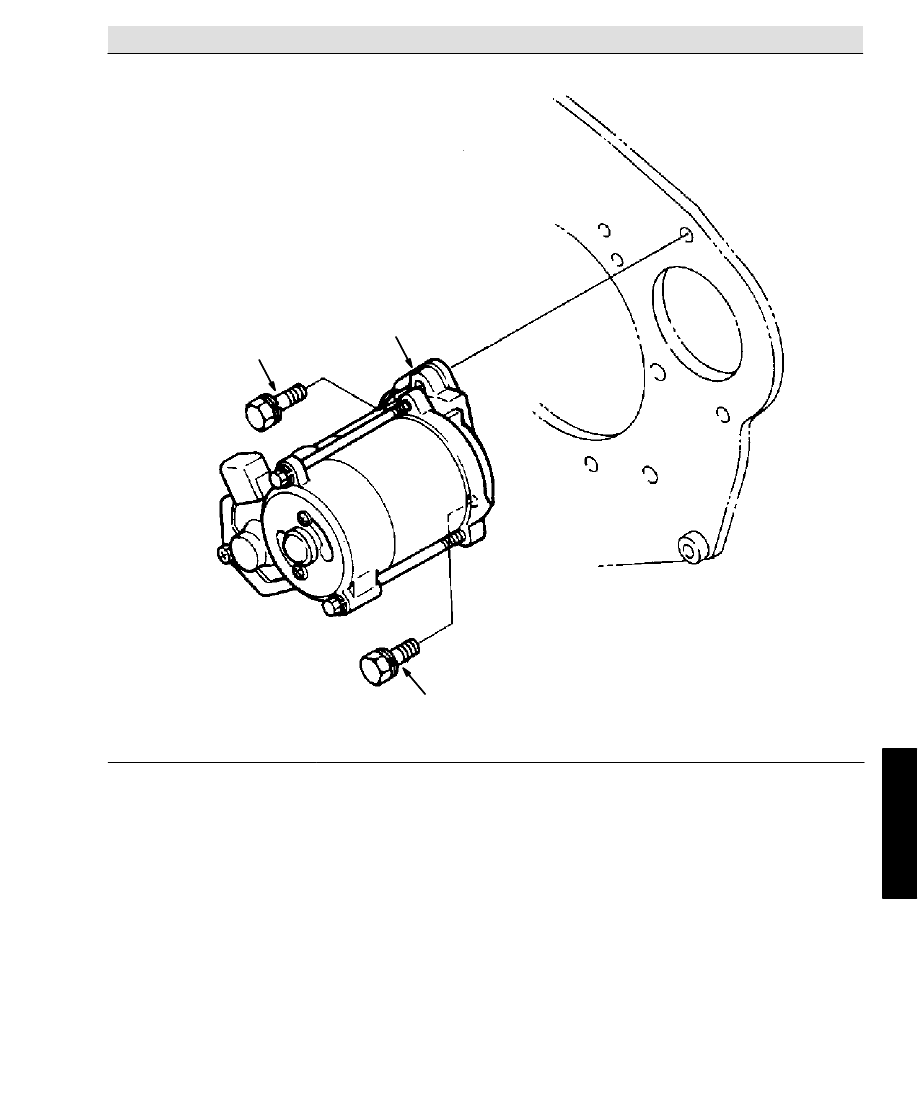

Fig. 23 -- Starter Group

2

2

1

350213 -- D

Ref. Part No.

Description

Qty.

1

361349

)

Starter Assy (See Starter Breakdown)

1

2

73535

Bolt

2

361282 ENGINE BREAKDOWN

5--30

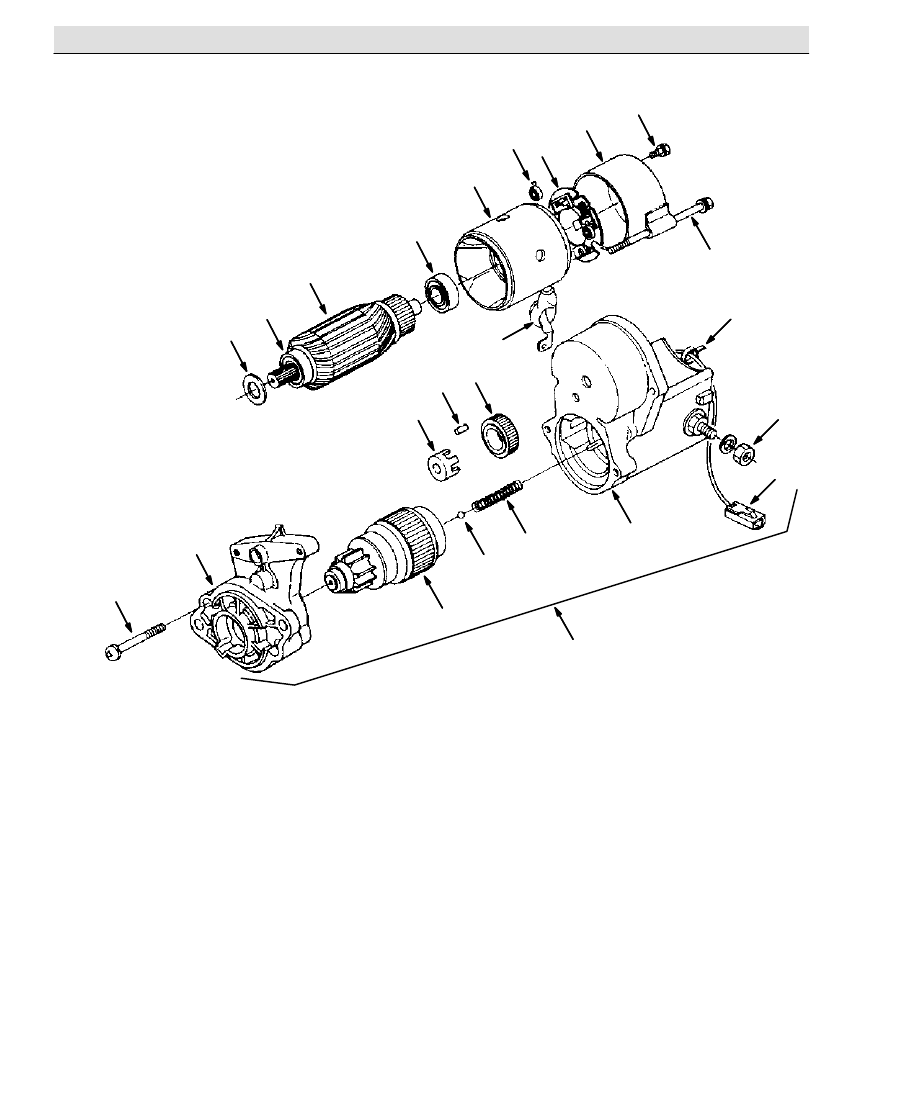

Fig. 24 -- Starter Breakdown

2

3

4

5

6

7

8

9

11

20

19

24

21

23

14

13

12

16

18

10

15

17

22

1

361282 ENGINE BREAKDOWN

5--31

351851 -- D

Fig. 24 -- Starter Breakdown

Ref. Part No.

Description

Qty.

o

1

361349

)

Assy, Starter

1

Y

2

368088

Yoke

1

Y

o

3

368083

Armature

2

YY

4

368085

Bearing, ball

1

YY

5

73538

Bearing, ball

3

Y

6

70961

Clutch

1

Y

7

73539

Housing

1

Y

8

361351

Switch, magnetic

2

Y

o

9

361352

Holder, brush

1

YY

10 40442

Spring, brush

1

Y

11 73543

Frame, end

1

Y

12 40457

Gear

1

Y

13 73544

Roller

1

Y

14 73545

Retainer

1

Y

15 73546

Ball

1

Y

16 73547

Spring

1

Y

17 368087

Washer, felt

1

Y

18 73548

Screw, Pan Head

2

Y

19 73549

Bolt, through

1

Y

20 73550

Bolt

3

Y

21 73551

Nut, hexagon

1

Y

22 73552

Cover, cord

1

Y

23 368086

Cord, stop solenoid

2

Y

24 368084

Band, cover

1
