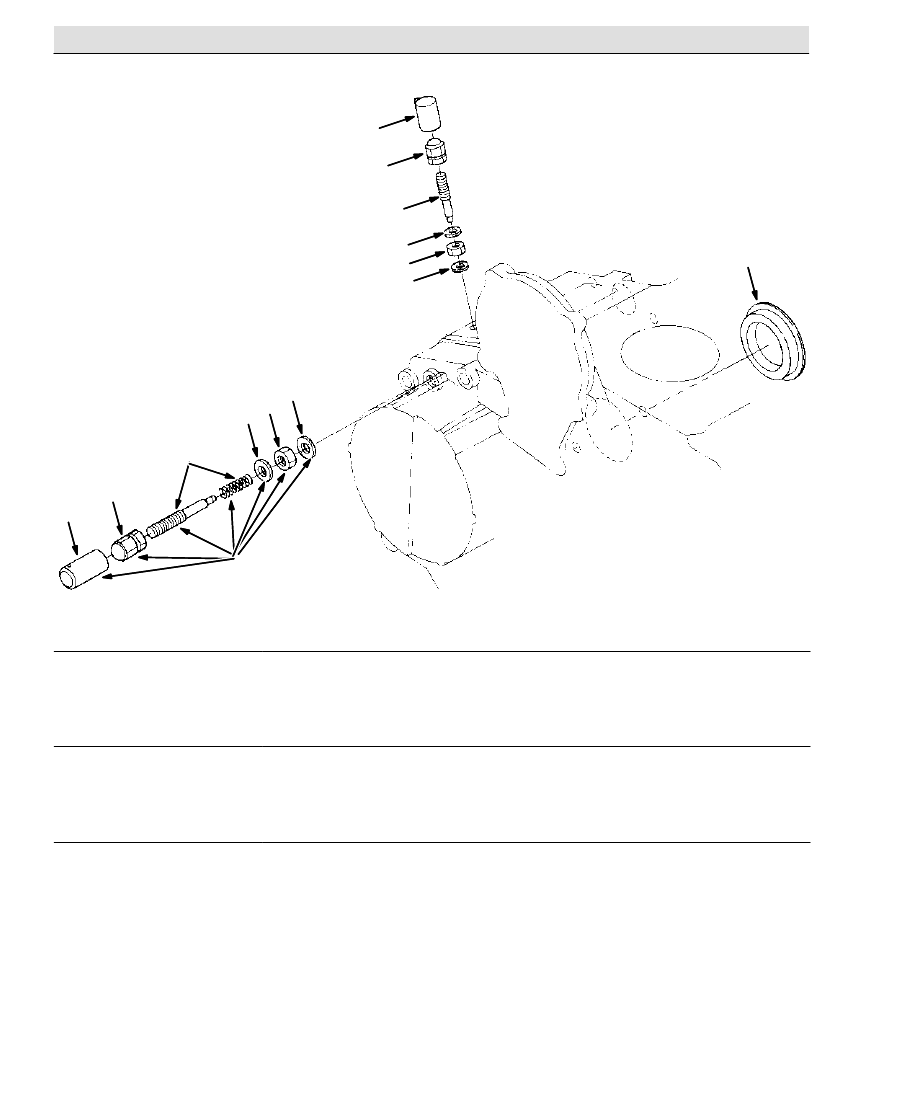

361282 ENGINE BREAKDOWN

5--24

Fig. 18 -- Engine Stop Lever Group

1

2

3

4

5

6

7

8

9

10

11

10

12

5

350201 -- D

Ref. Part No.

Description

Qty.

o

1

70980

)

Idle App.Assy

1

Y

2

73605

Bolt, Assy, Adj

1

Y

3

73606

Nut

1

Y

4

361375

Nut,Cap

1

Y

5

40166

Gasket

2

Y

6

361382

Cap

1

7

73610

Bolt, Adj

1

8

73606

Nut

1

9

361375

Nut,Cap

1

10 40166

Gasket

2

11 361382

Cap

1

12 70188

Cover, Pump

1

361282 ENGINE BREAKDOWN

5--25

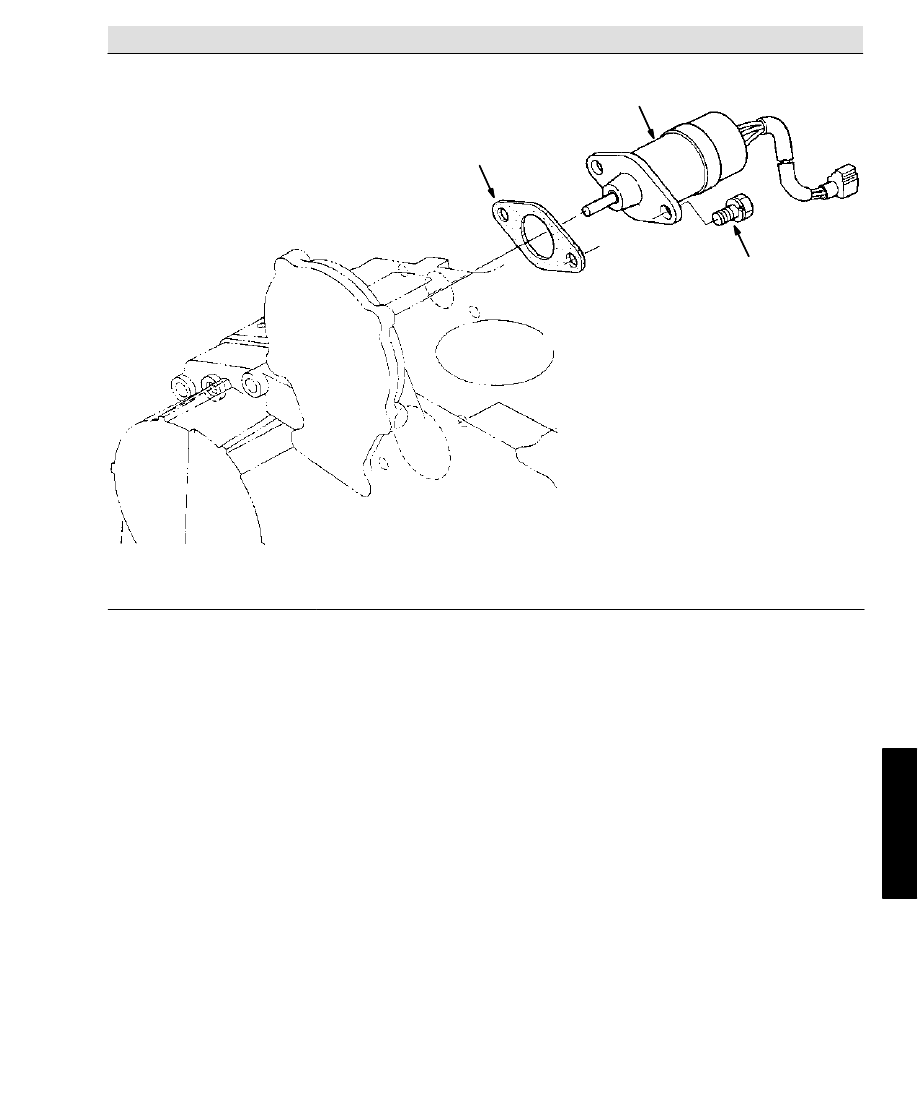

Fig. 19 -- Stop Solenoid Group

2

1

3

350203 -- 6400D

Ref. Part No.

Description

Qty.

1

70981

¡

)

Solenoid Assy

1

1

374269

©

Solenoid Assy

1

2

70165

Gasket, Throttle Blk

1

3

39160

Bolt

2

¡

Serial number (000000--003630)

©

Serial number (003631--

)

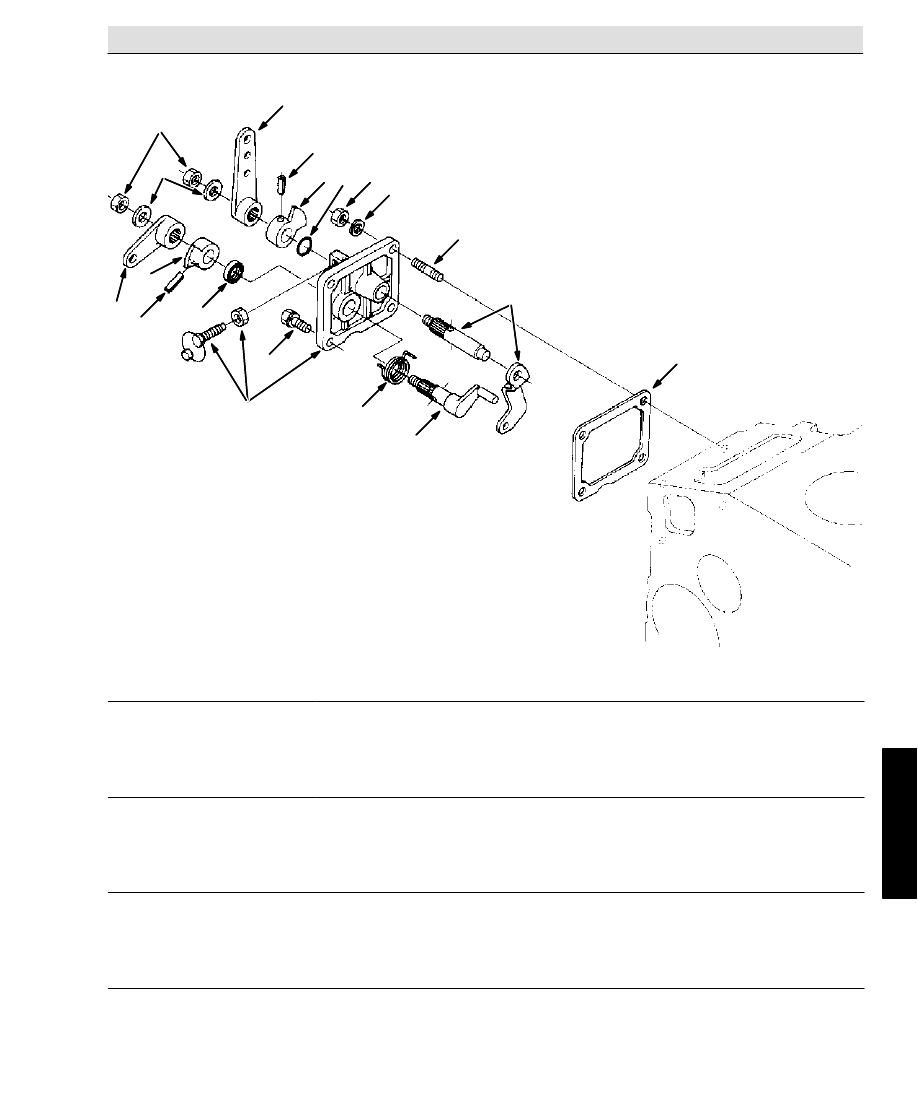

361282 ENGINE BREAKDOWN

5--26

Fig. 20 -- Governor Group

1

2

4

5

6

7

8

9

10

11

12

13

14

3

3

3

350207 -- D

Ref. Part No.

Description

Qty.

1

361417

)

Spring,Start

1

2

70986

Gov.Spring

1

o

3

73627

Lever, Assy

1

Y

4

361380

Comp.Lever,Fork

1

Y

5

73628

Lever, Fork 2

1

Y

6

73629

Shaft, Lever

1

Y

7

70988

Plain Washer

1

Y

8

70989

Ball Bearing

1

Y

9

73630

Cir--Clip, Ext

1

10 73631

Cover, Lever

1

11 361430

Gasket

1

12 39160

Bolt

2

13 70991

Collar

1

14 70992

Ball Bearing

1

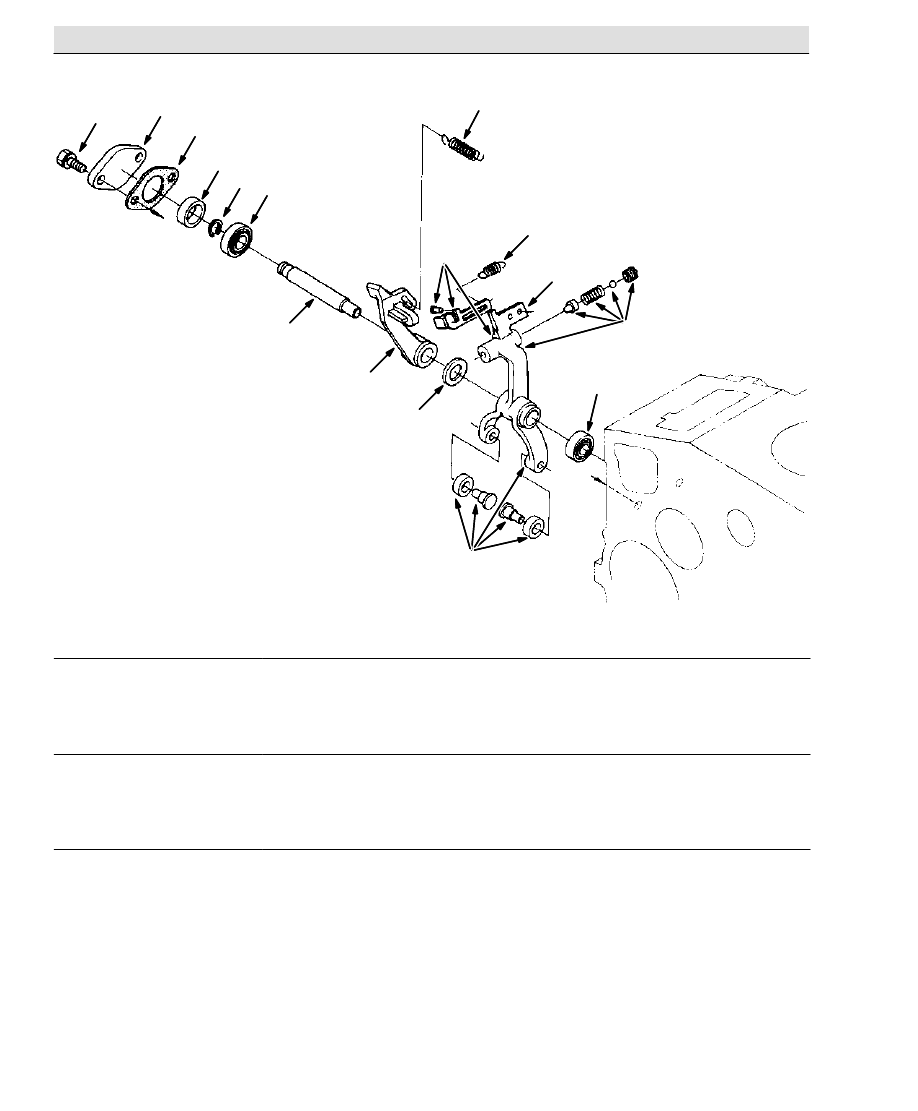

361282 ENGINE BREAKDOWN

5--27

Fig. 21 -- Speed Control Plate Group

1

2

3 4

5

8

9

10

11

12

13

14

15

16

17

6

7

5

3

350209 -- D

Ref. Part No.

Description

Qty.

o

1

70982

)

Plate Assy, Control

1

Y

2

73618

Spd.Cntl.Lever

1

Y

3

73619

Spd.Cntl.Lever

2

Y

4

73620

O--Ring

1

Y

5

40407

Pin, Spring

2

Y

6

73621

Washer, Plain

2

Y

7

73622

Nut

2

Y

8

73623

Lever, Comp

1

Y

9

73624

Lever, Eng Stop

1

Y

10 70983

Oil Seal

1

Y

11 73625

Spring, Return

1

Y

12 73626

Shaft, Lever

1

13 70984

Gasket

1

14 41973

Bolt

2

15 72018

Stud

2

16 39121

Nut

2

17 39065

Washer, Spring

2
