6400 Diesel. Manual - part 33

BREAKDOWNS

4--6

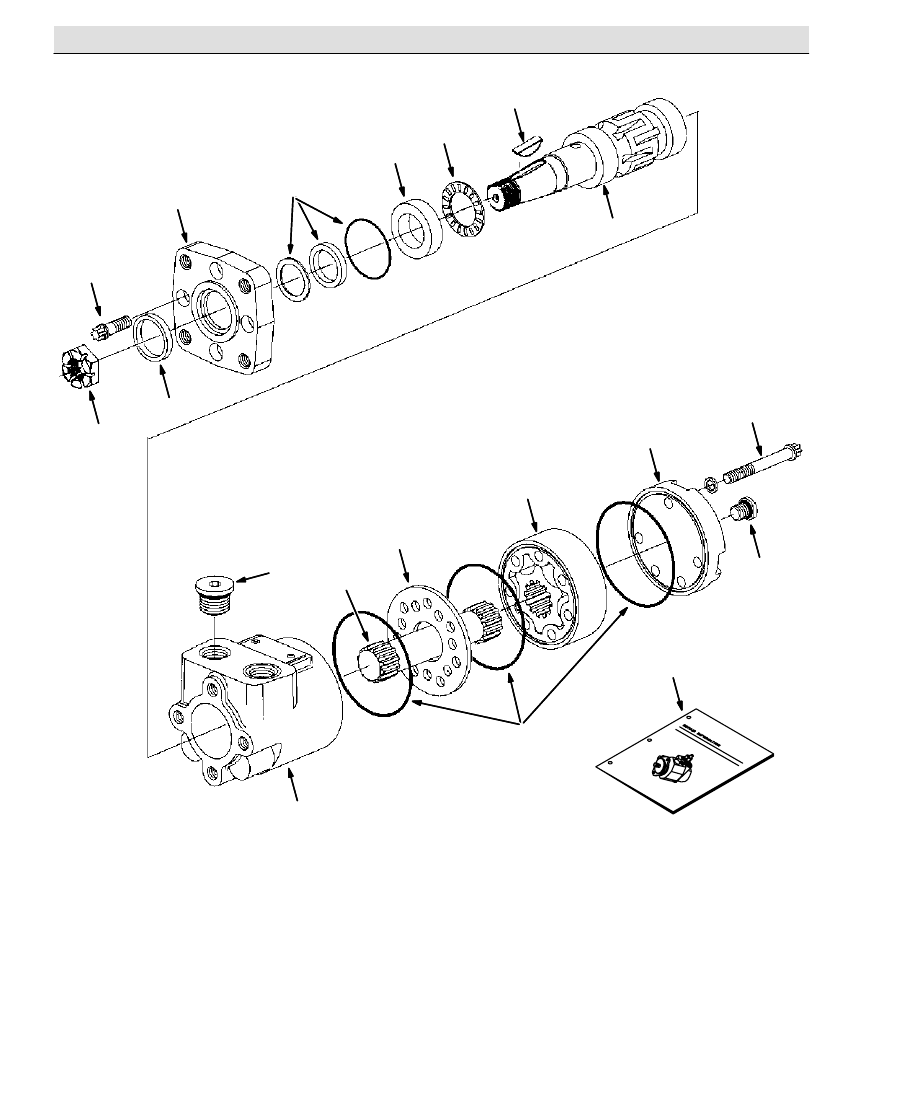

Fig. 3 -- Hydraulic Gear Motor Breakdown, 361021

6

7

8

13

16

17

9

11

12

10

3

4

5

14

16

1

2

15

16

BREAKDOWNS

4--7

09606 -- 09670 -- IC

Fig. 3 -- Hydraulic Gear Motor Breakdown, 361021

Ref. Part No.

Serial Number

Description

Qty.

o

361021

(000000--

) Motor, Hyd Gear In 02.2 B 1500

1

Y

1

37555

(000000--

) Screw

4

Y

2

31354

(000000--

) Flange Mounting

1

Y

3

16695

(000000--

) Race Thrust

1

Y

4

45628

(000000--

) Thrust Bearing

1

Y

5

31375

(000000--

) Shaft, Output

1

Y

6

74100

(000000--

) Housing

1

Y

7

34176

(000000--

) Drive

1

Y

8

74094

(000000--

) Spacer Plate

1

Y

9

65229

(000000--

) Gerotor Set

1

Y

10 74095

(000000--

) End Cap

1

Y

11 74174

(000000--

) Cap, Screw

5

Y

12 74098

(000000--

) Plug #4

1

Y

13 74099

(000000--

) Plug #10

2

Y

14 00500--15

(000000--

) Key--Wdruff 0.25 1.00 Asa#0808

1

Y

15 39527

(000000--

) Nut--Hxslot .75--16

Pltd

1

Y

16 28835

(000000--

) Seal Kit, Motor A/H--Stnd

1

17 74250

(000000--

) Instr. Repair Info, Motor

1

BREAKDOWNS

4--8

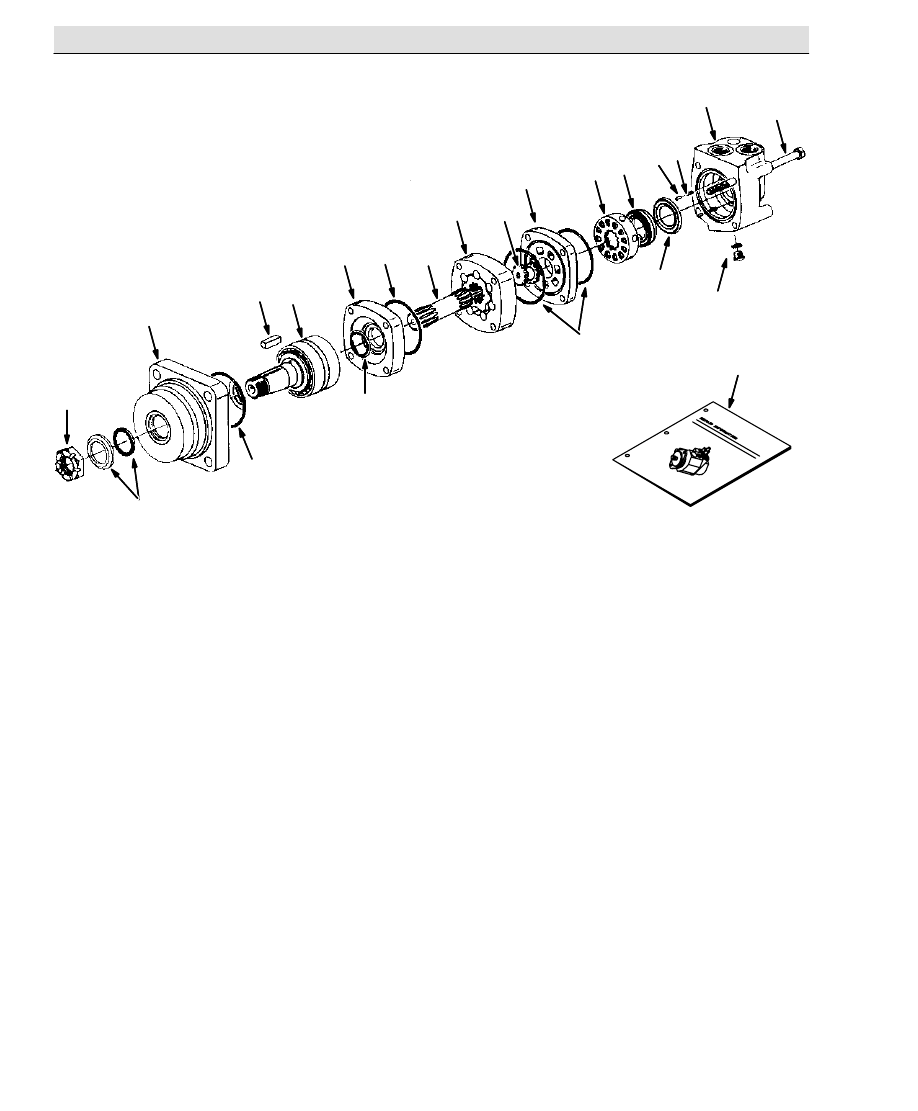

Fig. 4 -- Hydraulic Gear Motor Breakdown, 361025

1

2

3

4

5

6

7

8

9

10 11

12

13

14

15

16

17

18

17

17

17

17

17

BREAKDOWNS

4--9

350298 -- 09670 -- IC

Fig. 4 -- Hydraulic Gear Motor Breakdown, 361025

Ref. Part No.

Serial Number

Description

Qty.

o

361025

(000000--

) Motor, Hyd Gear In 18.6 B 3000

1

Y

1

21951

(000000--

) Shaft/Brg Kit

1

Y

2

21952

(000000--

) Housing, Brg

1

Y

3

51417

(000000--

) Plate

1

Y

4

02603

(000000--

) Drive

1

Y

5

02645

(000000--

) Geroler

1

Y

6

02646

(000000--

) Valve Plate

1

Y

7

57370

(000000--

) Valve Drive

1

Y

8

02647

(000000--

) Valve

1

Y

9

57373

(000000--

) Balance Ring

1

Y

10 57374

(000000--

) Pin

2

Y

11 57375

(000000--

) Spring

2

Y

12 74119

(000000--

) Housing, Valve

1

Y

13 74098

(000000--

) Plug #4

1

Y

14 74120

(000000--

) Bolt

4

Y

15 38315

(000000--

) Key

1

Y

16 38490

(000000--

) Nut

1

Y

17 21953

(000000--

) Seal Kit, Mtr

1

18 79729

(000000--

) Repair Info, Motor

1
