6400 Diesel. Manual - part 29

OPTIONS

3--20

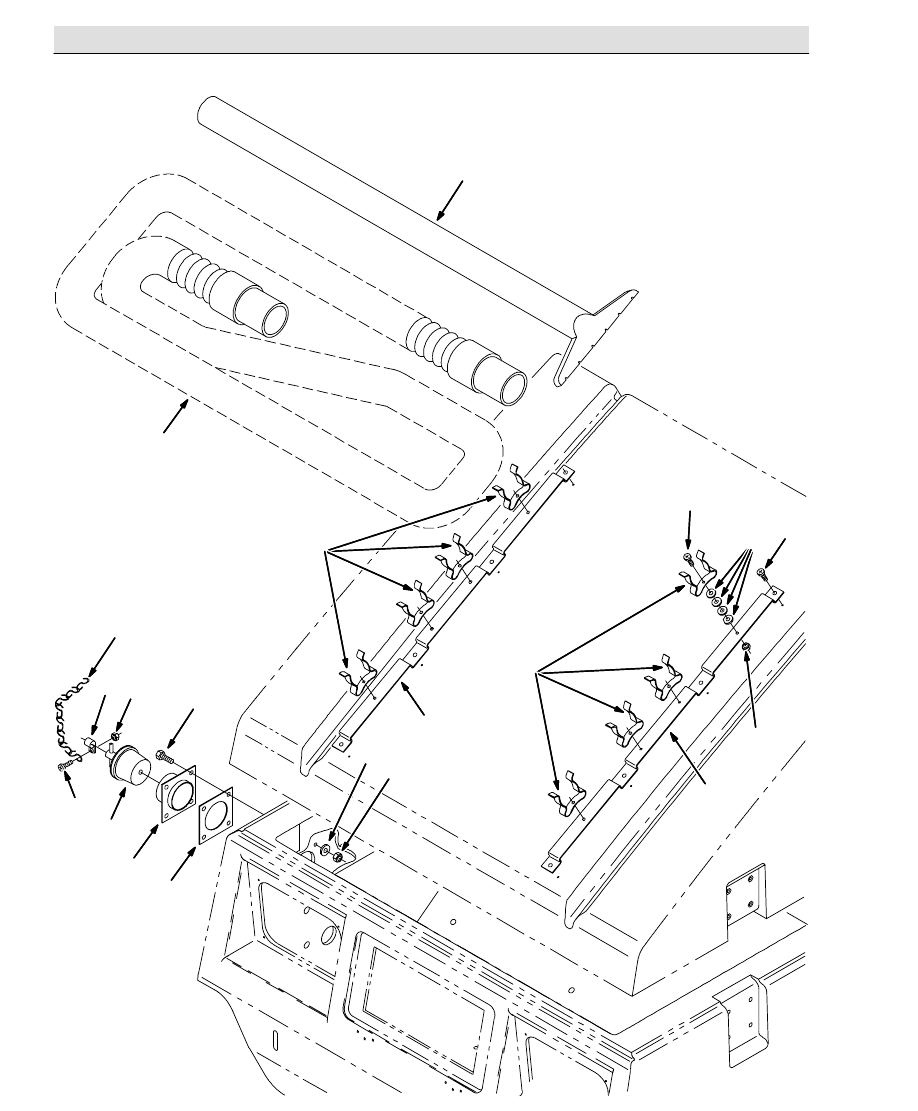

Fig. 12 -- Vacuum Wand Kit

1

2

3

4

5

6

7

8

9

10

11

12

10

11

13

14

15

15

13

14

OPTIONS

3--21

350027 -- CE, NA

Fig. 12 -- Vacuum Wand Kit

Ref. Part No.

Serial Number

Description

Qty.

o

360915

(000000--

) Wand Kit, Vac, 6400 Line

1

Y

1

360912

(000000--

) Adaptor Wldt, Vac Wand

1

Y

2

55965

(000000--

) Seal, Vac Wand

1

Y

3

09007

(000000--

) Scr Hexssm 6X1.0 25

4

Y

4

08712

(000000--

) Nut Hxlocnyln M 6X1.0 Reg Ss

4

Y

5

44166

(000000--

) Chain,Jack#12, 6Links,Znc

1

Y

6

26395--2

(000000--

) Clamp--Cable, 0.38Dia 0.38Wth

1

Y

7

42124

(000000--

) Plug, Drain

1

Y

8

54012

(000000--

) Wand

1

Y

9

54009

(000000--

) Hose&2Cuff Assy,Vinyl2.0Id10Ft

1

Y

10 67004

(000000--

) Clip--Finger Grip

8

Y

11 360938

(000000--

) Bracket, Vac Wand

2

Y

12 360943

(000000--

) Scr--Pan 10--14X0.75 F/Plst Pl

8

Y

13 06927

(000000--

) Screw, Pan, Phl, M4 X 0.70 X 16, 4.8

9

Y

14 19066

(000000--

) Washer, Flat, 10

36

Y

15 02850

(000000--

) Nut, Hex, Lock, M4 X 0.70, Nl

9

OPTIONS

3--22

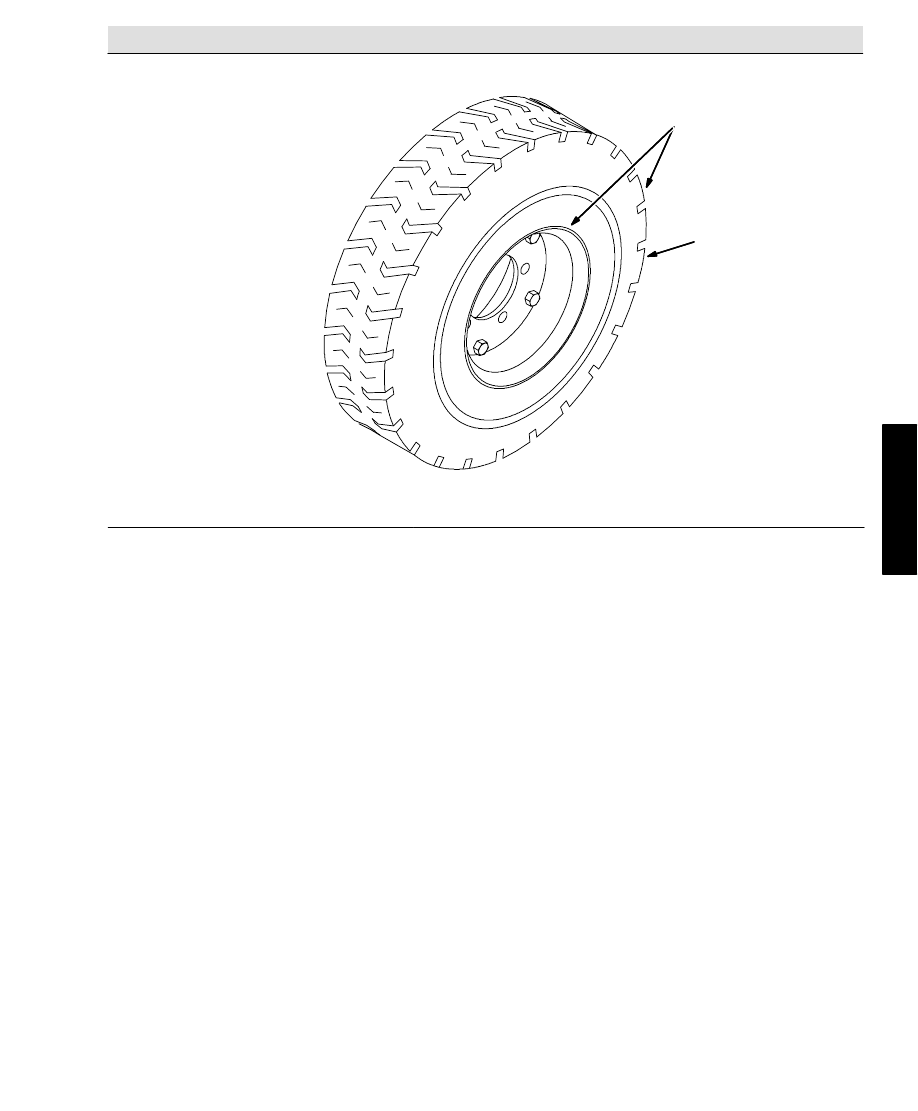

Fig. 13 -- Soft Ride Non--Marking Tire and Wheel Assembly, Rear

1

2

350173 -- IC

Ref. Part No.

Serial Number

Description

Qty.

o

1

360295

(000000--

) Tire and Wheel Assembly, Non--Marking Solid

1

Y

2

360163

(000000--

) Tire, 4.00X8--3.75 Sol. Non--Mark

1

OPTIONS

3--23

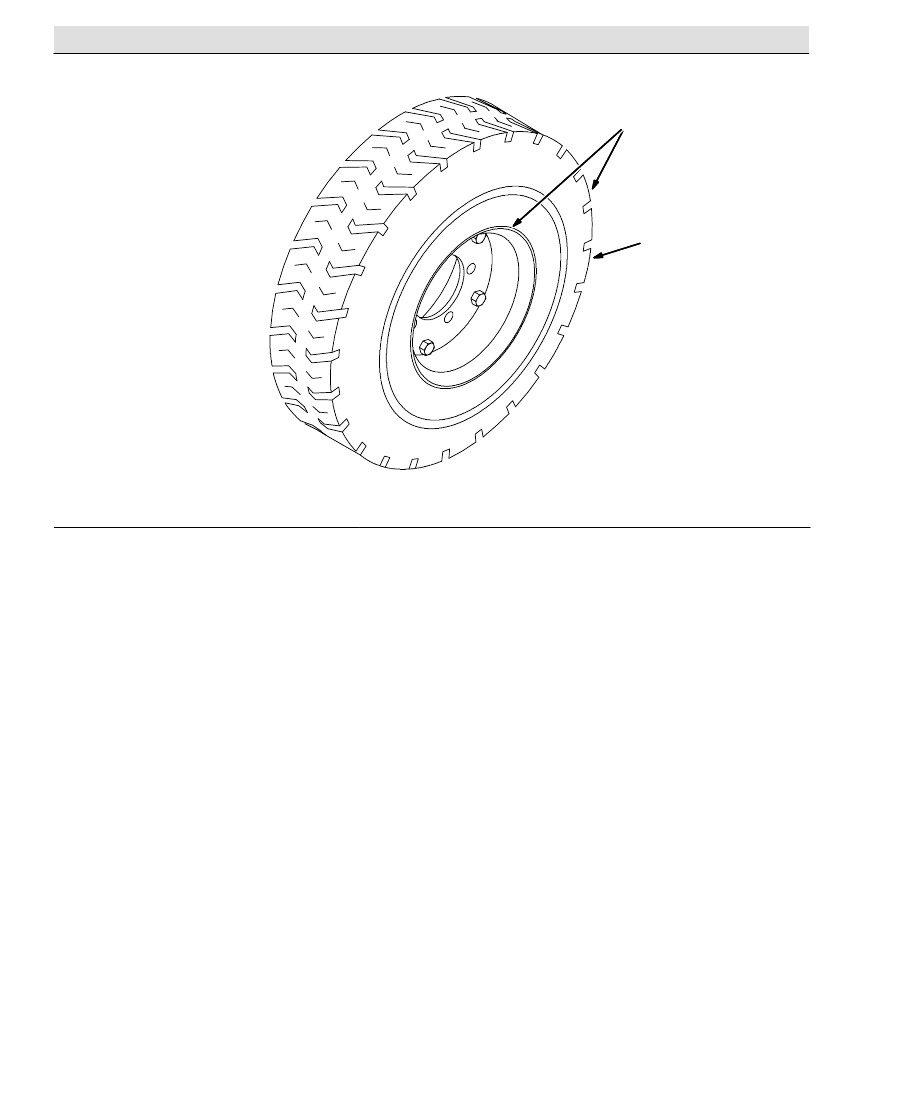

Fig. 14 -- Soft Ride Puncture Proof Tire and Wheel Assembly, Rear

1

2

350173 -- IC

Ref. Part No.

Serial Number

Description

Qty.

o

1

360296

(000000--

) Tire and Wheel Assy 4.00--8 Solid

1

Y

2

360162

(000000--

) Tire, 4.00X8--3.75 Solid

1
