6400 Diesel. Manual - part 27

OPTIONS

3--12

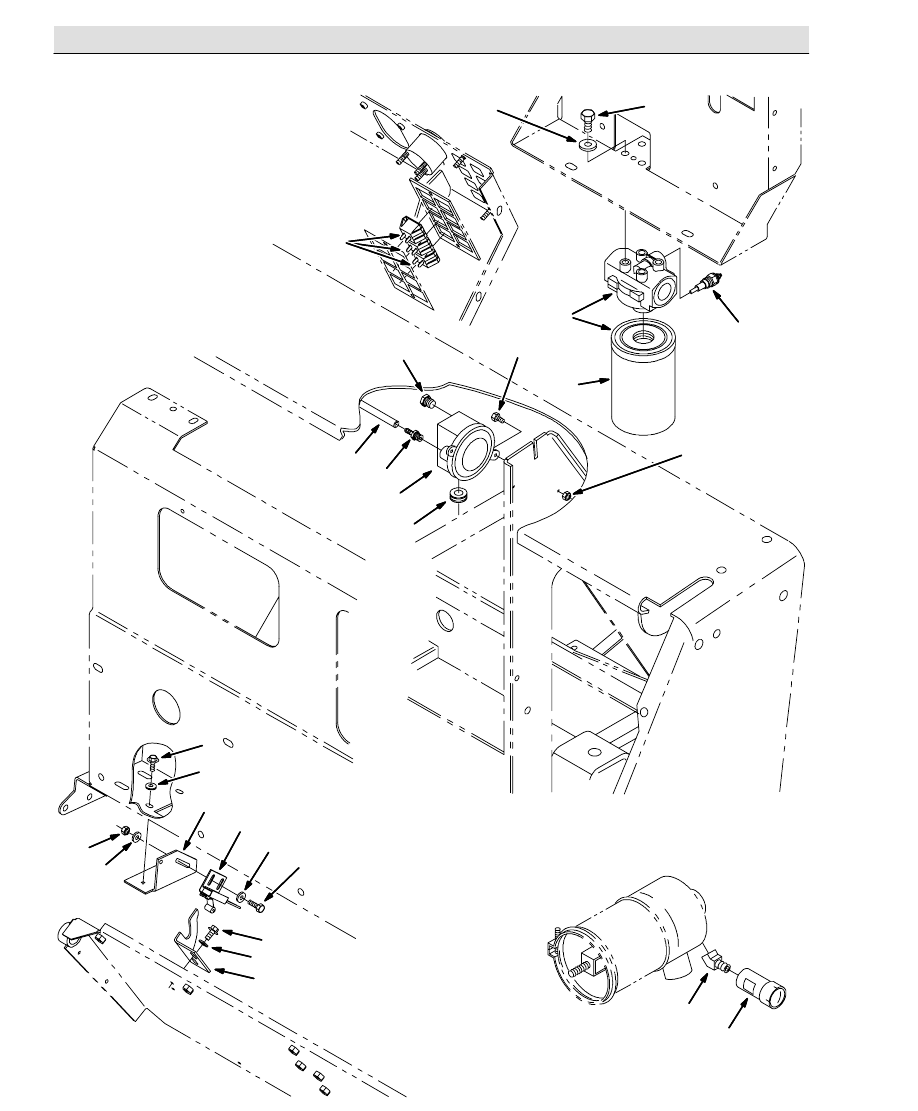

Fig. 6 -- Severe Environment Indicator Kit

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

3

4

20

18

19

22

21

23

22

OPTIONS

3--13

350019 -- LIQ, NA

Fig. 6 -- Severe Environment Indicator Kit

Ref. Part No.

Serial Number

Description

Qty.

o

361148

(000000--

) Indicator Kit, 12V

1

Y

1

361140

(000000--

) Bracket, Door, Indicator

1

Y

2

361141

(000000--

) Bracket, Door, Indicator

1

Y

3

74455

(000000--

) Scr--Hx Fmgm 6X1.0 12

4

Y

4

32490

(000000--

) Washer, Flat, 0.25, Std

4

Y

5

59965

(000000--

) Switch, Roller

1

Y

6

361075

(000000--

) Lamp, Indicator 12 Volt

3

Y

7

39924

(000000--

) Switch, Pressure

1

Y

8

39780--2

(000000--

) Hose, Vacuum .16 Id X 54.0 Lg

1

Y

9

40607

(000000--

) Ftg,Brass,St Bm03/Pm02

1

Y

10 82739

(000000--

) Ftg, Breather

1

Y

11 10632--4

(000000--

) Grommet,Rbr,0.62Id,For .06Matl

1

Y

12 03026

(000000--

) Indicator Service Air Filter

1

Y

13 24976

(000000--

) Ftg--Brs E45 Pm02/Pf02

1

Y

o

14 10664

(000000--

) Filter Assy, Spin--On

1

YY

15 65221

(000000--

) Element, Filter

1

Y

16 65222

(000000--

) Sender, Filter, Hydraulic

1

Y

17 21194

(000000--

) Screw, Hex, .38--16 X 0.62, G5

4

Y

18 32485

(000000--

) Washer, Flat, 0.38, Sae

4

Y

19 09206

(000000--

) Screw, Hex, M4 X 0.70 X 12, 8.8

2

Y

20 02850

(000000--

) Nut, Hex, Lock, M4 X 0.70, Nl

2

Y

21 09244

(000000--

) Screw, Hex, M5 X 0.80 X 16, 8.8

2

Y

22 19066

(000000--

) Washer, Flat, 10

2

Y

23 06549

(000000--

) Nut, Hex, Lock, M5 X 0.80, Nl

2

OPTIONS

3--14

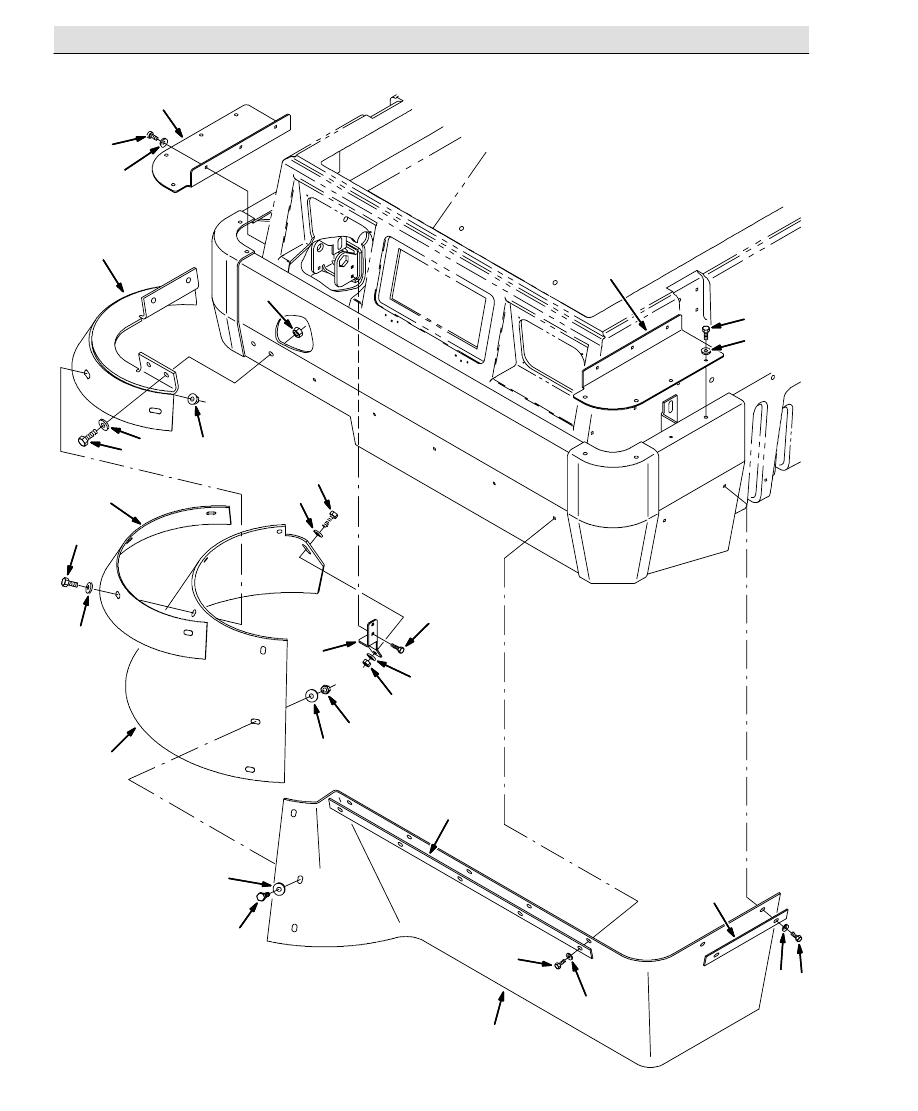

Fig. 7 -- Side Brush Dust Control Kit

1

2

3

4

5

6

7

8

9

9

8

8

10

11

12

13

11

8

14

22

23

19

22

21

18

17

16

19

20

15

15

15

OPTIONS

3--15

350331 -- ALL

Fig. 7 -- Side Brush Dust Control Kit

Ref. Part No.

Serial Number

Description

Qty.

o

361268

(000000--

) Dust Control Kit, Side Brush

1

Y

1

360883

(000000--

) Bracket Wldt, Sbdc

1

Y

2

361292

(000000--

) Strip, Retainer, Sbdc

1

Y

3

360933

(000000--

) Skirt, Sbdc

1

Y

4

361330

(000000--

) Strip, Retainer, Sbdc

1

Y

5

361331

(000000--

) Strip, Retainer, Sbdc

1

Y

6

361332

(000000--

) Skirt, Front, Sbdc

1

Y

7

360973

(000000--

) Screw, Pan, 12--16 X 0.50, F/ Plstc

6

Y

8

24593

(000000--

) Screw, Hex, .25--20 X 0.50, Fmg, Pl

17

Y

9

361329

(000000--

) Seal, Sbdc

2

Y

10 361670

(000000--

) Bracket, Sbdc

1

Y

11 41178

(000000--

) Washer--Flt .25 Fender Pltd

4

Y

12 06943

(000000--

) Screw, Hex, M6 X 1.00 X 20, 8.8

2

Y

13 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

2

Y

14 19324

(000000--

) Washer, Flat, 10, Sae

6

Y

15 32490

(000000--

) Washer, Flat, 0.25, Std

15

Y

16 03192

(000000--

) Screw, Hex, M10 X 1.50 X 30, 8.8

4

Y

17 32492

(000000--

) Washer, Flat, 0.38, Std

4

Y

18 07792

(000000--

) Nut, Hex, Flng, M10 X 1.50

4

Y

19 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

5

Y

20 39349

(000000--

) Washer, Flat, 0.31, Sae

4

Y

21 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

4

Y

22 30013

(000000--

) Washer, Flat, 0.31, Fendr

2

Y

23 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

1
