Vehicle Care

91

1. Battery

2. Engine Air Cleaner/Filter

3. Coolant Surge Tank and

Pressure Cap

4. Remote Positive (+) Terminal

5. Diesel Exhaust Fluid (DEF)

Fill Tube

6. Engine Fan (Out of View)

7. Automatic Transmission

Dipstick

8. Engine Oil Fill Cap

9. Power Steering Fluid Reservoir

10. Engine Oil Dipstick

11. Brake Fluid Reservoir

12. Windshield Washer Fluid

Reservoir

13. Auxiliary Battery

14. Underhood Fuse Block

15. Remote Negative (-) Terminal

92

Vehicle Care

Van Models

Vehicle Care

93

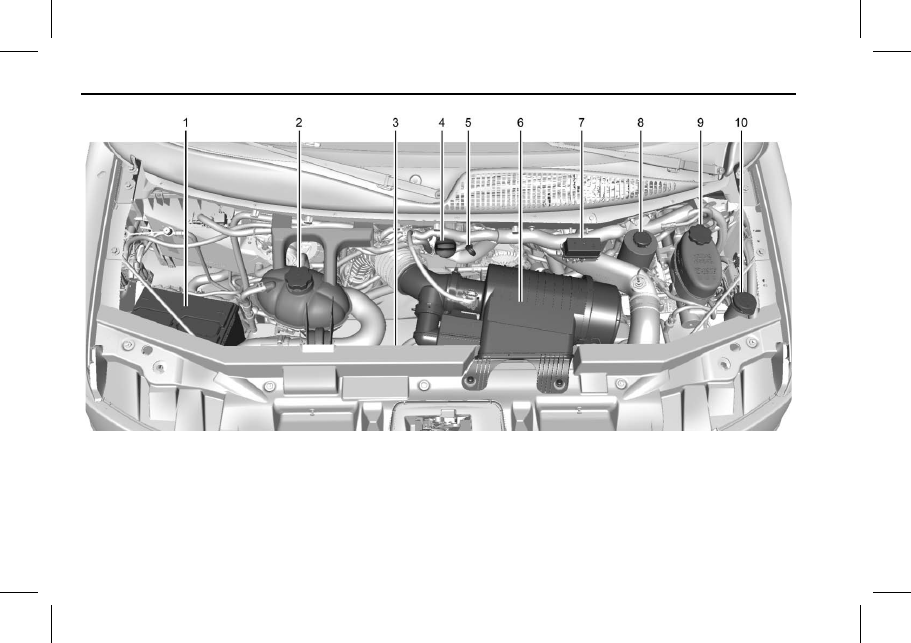

1. Battery

2. Coolant Surge Tank and

Pressure Cap

3. Engine Fan (Out of View)

4. Engine Oil Fill Cap

5. Engine Oil Dipstick

6. Engine Air Cleaner/Filter

7. Underhood Fuse Box

8. Power Steering Fluid Reservoir

9. Brake Fluid Reservoir

10. Windshield Washer Fluid

Reservoir

Engine Oil

To ensure proper engine
performance and long life, careful
attention must be paid to engine oil.
Following these simple, but
important steps will help protect
your investment:
.

Use engine oil approved to the
proper specification and of the
proper viscosity grade. See
“Selecting the Right Engine Oil”
in this section.

.

Check the engine oil level
regularly and maintain the
proper oil level. See “Checking
Engine Oil” and “When to Add
Engine Oil” in this section.

.

Change the engine oil at the
appropriate time. See “Engine
Oil Life System” in the owner
manual.

.

Always dispose of engine oil
properly. See “What to Do with
Used Oil” in this section.

Checking Engine Oil

Check the engine oil level regularly,
every 650 km (400 mi), especially
prior to a long trip. The engine oil
dipstick handle is a loop. See
Engine Compartment Overview 0 88
for the location.

{

Warning

The engine oil dipstick handle
may be hot; it could burn you.
Use a towel or glove to touch the
dipstick handle.

If a low oil Driver Information Center
(DIC) message displays, check the
oil level.

Follow these guidelines:
.

To get an accurate reading, park
the vehicle on level ground.
Check the engine oil level after
the engine has been off for at
least two hours. Checking the
engine oil level on steep grades
or too soon after engine shutoff
can result in incorrect readings.
Accuracy improves when
checking a cold engine prior to
starting. Remove the dipstick
and check the level.

.

If unable to wait two hours, the
engine must be off for at least
15 minutes if the engine is
warm, or at least 30 minutes if
the engine is not warm. Pull out
the dipstick, wipe it with a clean
paper towel or cloth, then push it
back in all the way. Remove it
again, keeping the tip down, and
check the level.

94

Vehicle Care

When to Add Engine Oil

If the oil is below the cross-hatched
area at the tip of the dipstick and
the engine has been off for at least
15 minutes, add 1 L (1 qt) of the
recommended oil and then recheck
the level. See “Selecting the Right
Engine Oil” later in this section for
an explanation of what kind of oil to
use. For engine oil crankcase
capacity, see Capacities and
Specifications 0 134.

Caution

Do not add too much oil. Oil
levels above or below the
acceptable operating range
shown on the dipstick are harmful
to the engine. If you find that you
have an oil level above the

(Continued)

Caution (Continued)

operating range, i.e., the engine
has so much oil that the oil level
gets above the cross-hatched
area that shows the proper
operating range, the engine could
be damaged. You should drain
out the excess oil or limit driving
of the vehicle and seek a service
professional to remove the
excess amount of oil.

See Engine Compartment Overview
0 88 for the location of the engine
oil fill cap.

Be sure to add enough oil to put the
level somewhere in the proper
operating range. Push the dipstick
all the way back in when through.

Selecting the Right Engine Oil
(2.8L 4-Cylinder Engine)

Selecting the right engine oil
depends on both the proper oil
specification and viscosity grade.
See Recommended Fluids and
Lubricants 0 129.

Specification

Ask for and use engine oils that
meet the dexos2™ specification.
Engine oils that have been
approved by GM as meeting the
dexos2 specification are marked
with the dexos2 approved logo. See
www.gmdexos.com.

Use of Substitute Engine Oils if
dexos2 is unavailable: In the event
that dexos2-approved engine oil is
not available at an oil change or for
maintaining proper oil level, you
may use substitute engine oil that
meets ACEA C3 of the appropriate
viscosity grade.
