SYSTEM DIAGRAMS

6LPA Series Operation Manual

83

12/05

1 – Heat Exchanger
2 – Exhaust Manifold
3 – Mixing Elbow
4 – Seawater Outlet
5 – Turbocharger
6 – Fuel Injection Valves
7 – Engine Oil Cooler
8 – Charge Air Cooler
9 – Engine Oil Filter

10 – Fuel Injection Pump
11 – Seawater Inlet (from Seacock)
12 – Seawater Pump
13 – Fuel Return Pipe (to Fuel Tank)
14 – Diesel Fuel Cooler
15 – Diesel Fuel Inlet

(from Fuel Tank)

16 – Diesel Fuel Filter
17 – Coolant Temperature Sender

(Optional)

18 – Coolant Temperature Switch
19 – Coolant Outlet to Heater
20 – Engine Oil Cooler Relief Valves
21 – Safety Valve
22 – Coolant  Pump
23 – Engine Oil Pump
24 – Engine Oil Inlet Filter
25 – Coolant Inlet from Heater
26 – Thermostat

SYSTEM DIAGRAMS

84

6LPA Series Operation Manual

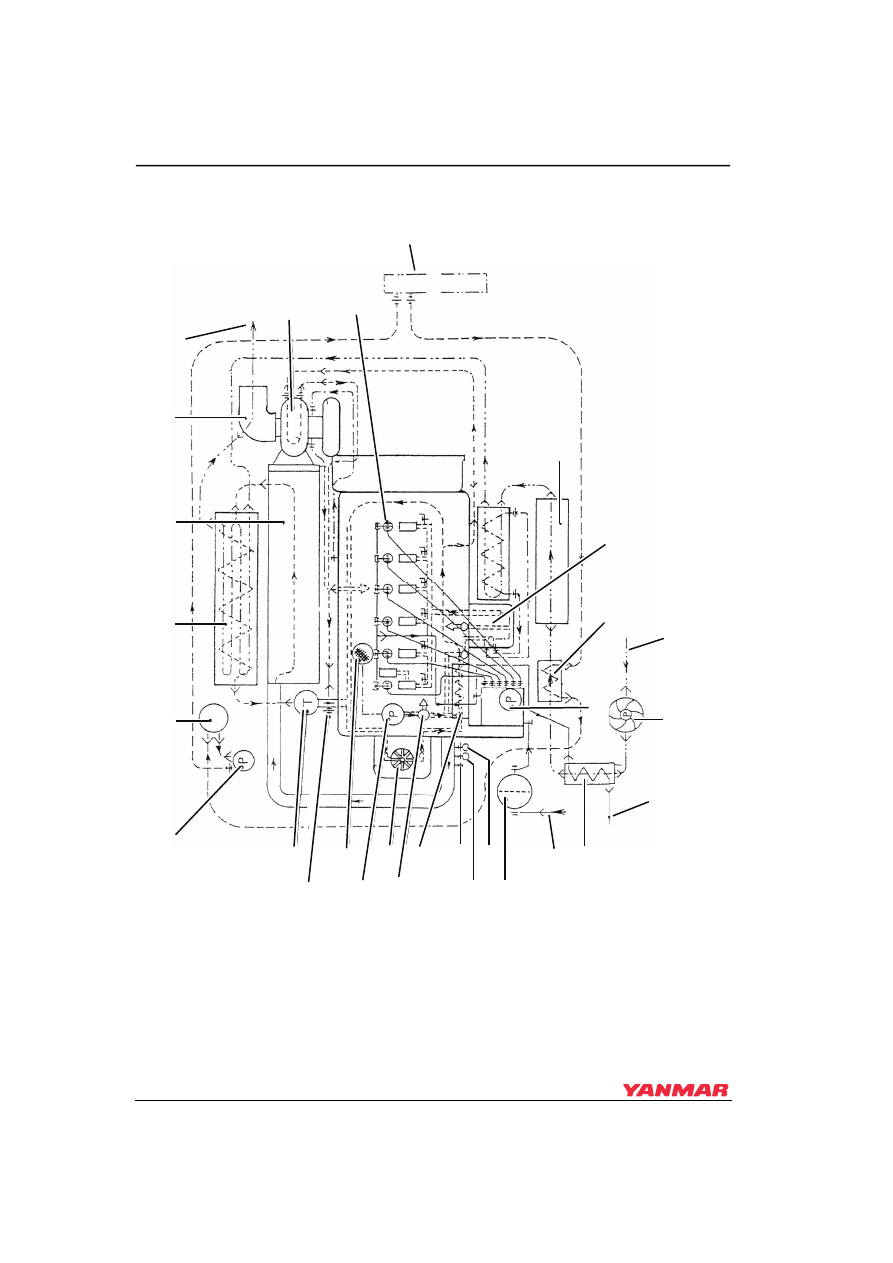

 Figure 2

6LPA-STZP2

Figure 2

(10)

(9)

(8

)

(7)

(6)

(5)

(4)

(3

)

(1)

(2)

(11)

(15)

(14)

(17)

(16)

(19)

(1

8

)

(21)

(24)

(26)

(2

8

)

(20)

(1

3

)

(22)

(2

3

)

(25)

(27)

(29)

(12)

0006

3

22

SYSTEM DIAGRAMS

6LPA Series Operation Manual

85

12/05

1 – Power Steering Oil Pump
2 – Power Steering Oil Tank
3 – Heat Exchanger
4 – Exhaust Manifold
5 – Mixing Elbow
6 – Seawater Outlet
7 – Turbocharger
8 – Fuel Injection Valves
9 – Power Steering Cylinder Unit

(Local Supply)

10 – Intercooler
11 – Engine Oil Filter
12 – Power Steering Oil Cooler
13 – Fuel Injection Pump
14 – Sea Water Inlet (from Seacock)
15 – Seawater Pump
16 – Diesel Fuel Return Pipe

(to Fuel Tank)

17 – Diesel Fuel Cooler
18 – Diesel Fuel Inlet

(from Fuel Tank)

19 – Diesel Fuel Filter
20 – Coolant Temperature Sender

(Optional)

21 – Coolant Temperature Switch
22 – Coolant Outlet to Heater
23 – Engine Oil Cooler Relief Valves
24 – Safety Valve
25 – Coolant  Pump
26 – Engine Oil Pump
27 – Engine Oil Inlet Filter
28 – Coolant Inlet from Heater
29 – Thermostat
