Сгорание в поршневых двигателях (Брозе Д.) - часть 60



239

исключены  в  маслах  современных  двигателей  соответ-

ствующим  выбором  их  состава,  очистки  и  применением

присадок.



394.  Значительное  отложение  сажи  на  пленке  смазоч-

ного  масла,  покрывающей  цилиндр,  приводит  к  накопле-

нию  сажи  в  смазочном  масле  (особенно  в  некоторых  дизе-

лях  с  вихревой  камерой  сгорания)  иногда  до  5%  и  выше,

что  также    увеличивает    вязкость.      Однако  этого  можно

в  значительной  мере  избежать,  используя  диспергирую-

щую  добавку.  Тогда  смазочное  масло  даже  после  накопле-

ния  в  нем    сажи      все    еще    пригодно  для  использования

с  точки  зрения  его  основной  функции  —  смазки,  однако

при  таком  масле  снижается  предохранительное  действие

присадки.  Уменьшение  вязкости  вследствие  конденсации

топлива было уже рассмотрено выше.

395.  Местами,  с  которых  пленка  масла  может  и  даже

должна  исчезнуть  за  счет  испарения    и  окисления,    яв-

ляются  головка  поршня  и  стержень  выпускного  клапана.

Температуры  металла,  качество  и  количество  подаваемого

масла    должны    быть      подобраны    таким    образом,      чтобы

исчезновение  масляной  пленки  имело  место  выше  области,

охватываемой  поршневыми  кольцами  в  цилиндре  и  стер-

жнем  клапана  в  его  направляющей.  Этого,  оказывается,

возможно      достигнуть      при      современных      стабильных      к

окислению  маслах  в  сочетании  с  конструктивными  реше-

ниями,  при  которых  верхнее  поршневое  кольцо  не  нагре-

вается  заметно  выше  200°  С  даже  при  очень  низких  ско-

ростях расходования масла.

396.  В  первые  годы  эксплуатации  быстроходных  дизе-

лей  применяли  смазочные  масла  с  нафтеновой  основой

и  расход  смазочного  масла  умышленно  увеличивали,  при-

меняя  большие  зазоры  в  поршневых  кольцах,  а  иногда

даже  отказывались    от    применения    маслосбрасывающих

колец  для  обеспечения  надлежащей  смазки  компрессион-

ных поршневых колец и устранения отложений.

В  судовых  дизелях  для  смазки  цилиндров  применялись

очень  тяжелые  и  вязкие  очищенные  масла  из  нефтяных

остатков.



397.  В  бензиновых  двигателях  для  обеспечения  гаран-

тированной  смазки  поршня  также  в  течение  многих  лет

широко  применялось  смазочное  масло  из  нефтяных  остат-

ков  и  даже  касторовое  масло.  Тогда  не  только  верхнее

поршневое кольцо, но нередко также юбка поршня ока-





240

зывались  в  опасном  состоянии.  Юбка  поршня  вследствие

деформации  могла  подвергаться  очень  высоким  местным

нагрузкам  и  соответственно  высоким  температурам,  раз-

вивавшимся  в  результате  трения.  Повышенная  вязкость

и  низкая  испаряемость  масла  обеспечивали  наилучшую

гарантию  против  таких  поломок.  Современные  совершен-

ные  конструкции  и  качество  обработки  деталей  двига-

теля,  а  также  высокая  стойкость  к  окислению  смазочного

масла  сделали  возможным  применение  дистиллятных

масел,  имеющих  сравнительно  низкую  вязкость  и  высокий

индекс  вязкости  при  чрезвычайно  низком  расходе  масла.

Низкая  вязкость  масла  способствует  получению  высо-

кого  механического  к.  п.  д.,  и,  таким  образом,  все  рас-

смотренные  мероприятия  в  очень  большой  мере  помогли

улучшить  общий  эффективный  расход  топлива  в  автомо-

бильных двигателях.



398.  Для    поддержания  действия    присадок,    особенно

кальциевых,      масло  должно  достаточно  часто  меняться.

Хотя  этот  расход  масла  с  финансовой  точки  зрения  экви-

валентен  расходу  его  через  поршневые  кольца,  он  более

приемлем  с  точки  зрения  сохранения  чистоты  и  повышения

срока службы двигателя.

399.  Следует  отметить,  что  во  многих  автомобильных

двигателях    до      настоящего  времени  не  решена  проблема

смазки пары распределительный вал — толкатель.

В  некоторых  случаях  оказалось  необходимым  приме-

нять  специальную  присадку  для  предотвращения  исти-

рания этих деталей.




СНИЖЕНИЕ УСТАЛОСТНОЙ ПРОЧНОСТИ МЕТАЛЛОВ

400.  Снижение  пределов  усталостной  прочности  может

иметь  место  вследствие  коррозии  деталей.  Из  сказанного

выше  очевидно,  что  это  может  произойти  в  первую  очередь

тогда,    когда    имеются  осаждения  влаги.    Особенно  чув-

ствительными  в  этом  отношении  деталями  являются  пру-

жины  клапанов.  Явления  конденсации  не  ограничиваются

периодом  прогрева,  но  могут  происходить  и  при  работе

двигателя  под  нагрузкой  в  результате  прорыва  продуктов

сгорания  мимо  поршней  и  стержней  клапанов,  если  про-

странство,    в  котором  находятся  клапаны  (пространство

под  крышкой    головки),      остается  достаточно  холодным.

Для  предупреждения  коррозиии  пружин  надо  так  орга-

низовать вентиляцию картера и вспомогательных поло-





241

стей,  чтобы  под  крышку  головки  просасывалось  достаточ-

ное  количество  воздуха.  В  дополнение  к  этому  кадмиевое

покрытие  пружин  клапанов  также  предотвращает  их

коррозию.




ИЗНОС

401.  При      коррозии      трущихся      поверхностей      силами

трения  удаляется  подверженная  коррозии  поверхностная

пленка  металла.  Далее  подверженной  коррозии  оказы-

вается  следующая  пленка  и  т.  д.  Коррозия  является  глав-

ной  причиной  высокого  износа,  происходящего  как  в  бен-

зиновых  двигателях,  так  и  в  дизелях  в  период  прогрева
(см.    абзацы  382,  384).  Однако  при  этом  имеют  место  и

другие более сложные явления.

402.  В  бензиновом  двигателе  осаждающаяся  вода  агрес-

сивна  из-за  растворенной  в  ней  СО

2

  и  органических  кислот

[45].  В  холодном  двигателе  имеет  место  смывание  смазки

бензином,  находящимся  в  жидком  виде  в  холодной  смеси.

Как  следствие,    происходит  более  интенсивный  контакт

между  поршневыми  кольцами  и  стенкой  цилиндра,  что

может  вызвать  истирание  металла.  Опасность  несколько

смягчается  тем,    что  в  бензиновом  двигателе  на  малых

нагрузках  низки  давления  сгорания.  Как  уже  отмечалось,

быстрый  прогрев  стенок  цилиндра  и  впускной  системы

значительно      уменьшили      интенсивный      износ      в      период

пуска, прогрева.

403.  Смазочное      масло,      содержащее      присадки,      дей-

ствует      в    данном      случае      как      очень      сильное    защитное

средство  вследствие  наличия  в  нем  полярных  групп,    а

также  из-за  своей  щелочной  природы,  в  то  время  как  хро-

мирование  верхнего  поршневого  кольца  снижает  скорость

механического  износа.      Бензин  в  настоящее  время  очи-

щается  так,  что  он  практически  не  содержит  серы.  Полная

очистка  бензина  от  серы  осуществляется  еще  и  потому,

что  сера  оказывает  отрицательное  воздействие  на  актив-

ность  ТЭС    в    подавлении  детонации.      Вследствие  этого

в  последнее  время  оказалось  возможным  вновь  вернуться

к  применению  смазочных  масел  без  щелочных  присадок.

Это  уменьшило  отложения  в  камере  сгорания,  особенно

в  сильно  недогруженных    американских    автомобильных

двигателях.

Совместный  эффект  всех  указанных  улучшений  привел

к увеличению срока службы цилиндро-поршневой группы





242

до  значений,  соответствующих  пробегу  в  пределах
100  000—200  000  км,  в  то  время  как  до  1940  г.  во  многих

случаях  пробег  не  превышал  25  000—50  000  км,  несмотря

на  то,  что  удельная  мощность  за  тот  же  период  возросла

от  25—30  л.  с./л  до  почти  удвоенного  в  ряде  случаев

значения.



404.  В  дизелях  причиной  большого  износа  гильзы

цилиндра  и  поршневых  колец  является  главным  образом

сера,  содержащаяся  в  топливе.  В  холодном  двигателе

износ деталей действительно очень велик (рис.   182),  и

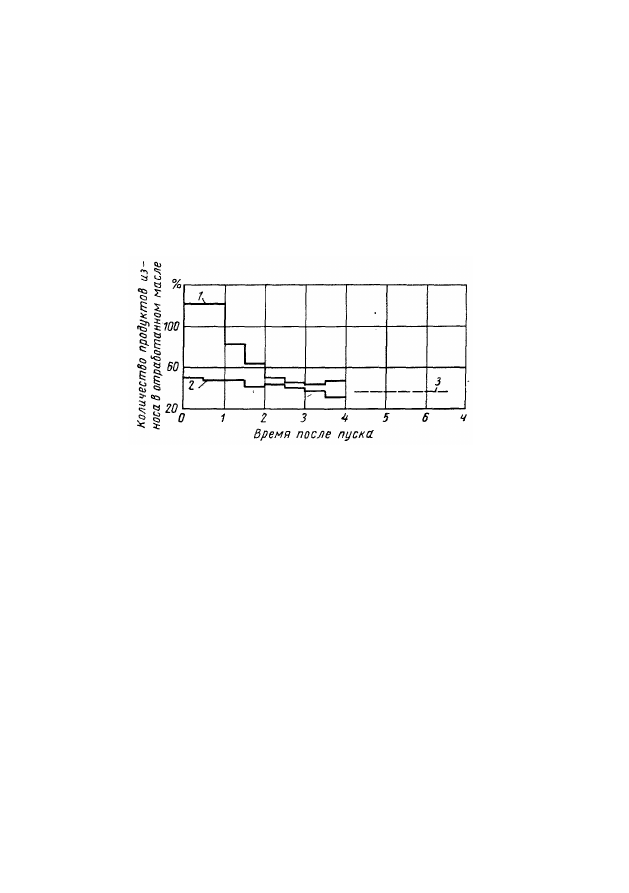

Рис.   182.   Влияние   предварительного   подогрева   охла-

ждающей  воды на износ дизеля в период пуска:



1 — холодный пуск (15° С); 2 — горячий пуск (60° С);   3 — ко-

нечный уровень износа



если  не  принимаются  необходимые  меры,  то  даже  в  про-

гретом  двигателе  износ  в  значительной  мере  зависит  от

процентного содержания серы (рис. 183).



В  течение  долгого  времени  полный  срок  службы  рас-

сматриваемых  деталей  в  решающей  степени  определялся

средней  длительностью  прогрева  после  пуска  холодного

двигателя (рис. 184).



405.  Для  уменьшения  износа  начали  применять  масла

для  тяжелых  условий  эксплуатации,  содержащие  мыльно-

металлические  комплексы.  Эти  масла  очень  эффективны,

особенно  в  тронковых  поршневых  двигателях,  в  которых

смазка  происходит  за  счет  циркуляции  вдоль  стенки

цилиндра  масла  из  картера.  В  дополнение  к  этому  топ-

лива  для  автомобильных  дизелей  в  последние  годы  были

улучшены  резким  уменьшением  содержания  в  них  серы

до 0,1—0,2%.
