Сгорание в поршневых двигателях (Брозе Д.) - часть 48



191

а  также  в  случае  неправильных  характеристик  впрыска,

например,  когда  впрыск  заканчивается  вяло,  а  не  резко
(рис.  145).  В  этом  случае  горение  в  конце  процесса  пере-

мещается  ближе  к  распылителю,  и  маленькое  пламя,

возникающее  из-за  подтекания  топлива  в  конце  впрыска,

продолжает  гореть  в  течение  некоторого  периода  времени.

Это  явление  иногда  обнаруживается  по  воспламенению

топлива  с  ненормально  коротким  периодом  индукции,

как  показано  на  рис.  146.  Степень  коксования  может

варьировать  от  маленькой  коксовой  кромки  вокруг  от-

верстий распылителя или частиц нагара,  покрывающих

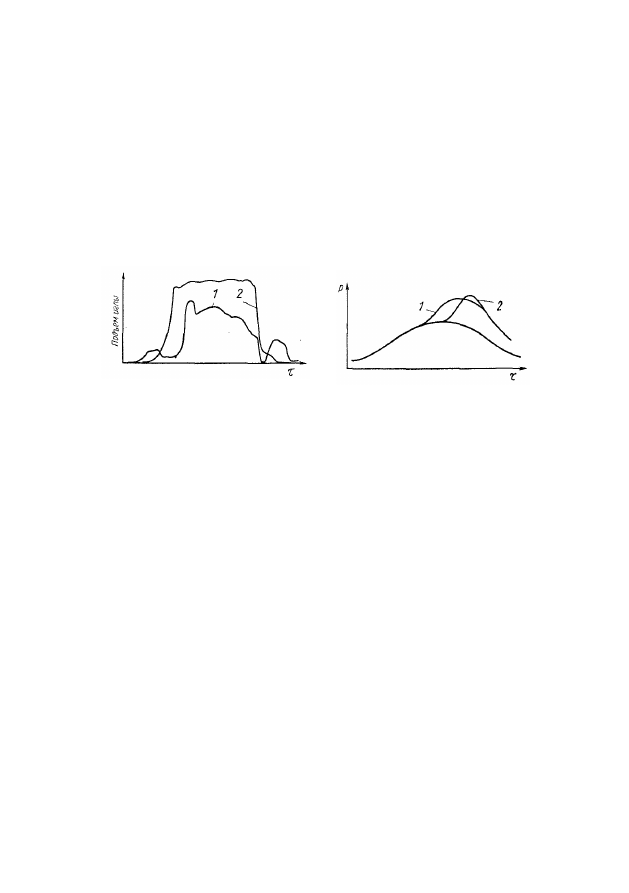

Рис. 145.   Характеристика  дви-

жения иглы:



1 — с   медленной   посадкой   и вто-

ричным впрыском; 2 — улучшенная

характеристика



Рис. 146. Сравнение индикатор-

ных   диаграмм   в   координатах

ρ—τ, снятых:



1 — с закоксованным распылителем;

2 — при   нормальной   работе   фор-

сунки



носик  (рис.  147),  до  более  или  менее  длинных  раструбов

нагара,  отходящих  от  всех  распыливающих  отверстий

и  заключенных  в  твердый  коксовый  «пирог»  (рис.  148).

Необходимо  учесть,  что  при  этом  ухудшается  распылива-

ние,  растет  расход  топлива,  выпуск  становится  дымным

и  грязным.  На  рис.  149  показано  изменение  температуры

отработавших  газов  и  расхода  топлива  в  двигателе,

в  котором  наблюдалось  коксование  распылителя,  ана-

логичное  показанному  на  рис.  148.  Через  более  или  менее

регулярные  промежутки  времени  раструбы  нагара  от-

рываются,  что  можно  определить  по  внезапному  умень-

шению  температуры  отработавших  газов  и  уменьшению



расхода  топлива.  На  рис.  150  показаны  индикаторные

диаграммы,  полученные  при  работе  двигателя  на  топливе

из  нефтяных  остатков  при  закоксованном  и  чистом  распы-

лителях.  Здесь  можно  видеть,  как  нарушение  совершен-

ного  смешения  ведет  к  уменьшению  давления  сгорания

и повышенному догоранию.









192

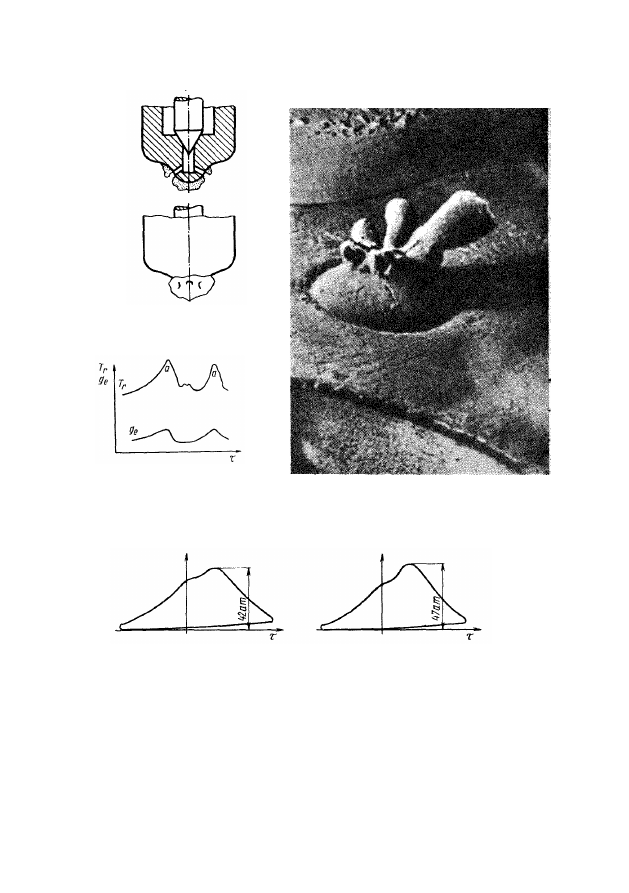

Рис. 147.  Коксова-

ние распылителя





Рис.  149.  Влияние  коксо-

вания

распылителя

на

температуру

отработав-

ших  газов  и  расход  топ-

лива





Рис.   148.   Отложения   кокса   на  кончике,



распылителя после 6 ч работы на тяжелом



топливе





Рис.  150.  Улучшение  горения  с  соответствующим  повышением  макси-

мального давления  сгорания  при  применении охлаждения   форсунки



319.  Температурный  градиент  в  распылителе  иногда

может  быть  очень  большим,  особенно  в  условиях,  спо-

собствующих  коксованию при образовании  у распыли-







193

теля  небольшого  пламени.  В  случае  стационарного  дви-

гателя  с  весьма  умеренной  общей  теплонапряженностью

у  носика  распылителя  температура  в  определенном  слу-

чае  достигала  250°  С,  хотя  и  применялась  охлаждаемая

снаружи  форсунка  (рис.  151).  Именно  в  этих  опытах  ока-

залось  возможном  получить  дополнительное  свидетель-

ство  наличия  догорания  около  распылителя  —  уменьше-

ние  температуры  распылителя  при  разрушении  корки

кокса.  Следовательно,  корка  кокса  не  является  в  данном

случае  теплоизолятором,  но,  напротив,  вследствие  реак-

ций,  происходящих  на  ее  поверхности,  она  способствует

повышению  теплоподвода  к  метал-

лическим  частям.  Иначе  невоз-

можно  было  бы  объяснить  наличие

температурного  градиента  порядка
100°  С  см

-1

  при  средней  тепло-

напряженности  пространства  горе-

ния  около  50  000  ккал/(ч  м

2

°  С).

Таким  образом,  очень  важно  пре-

дотвращать

возможность

медлен-

ного  догорания  топлива  у  рас-

пылителя  путем  резкой  отсечки

впрыска,  устранения  подтекания,

а  также  за  счет  интенсивного

охлаждения распылителя.



320.  Охлаждение  это  должно  быть  локализовано  так,

чтобы  полностью  избежать  горения  топлива  у  распыли-

теля,  для  чего  охлаждающая  жидкость  должна  проходить

как  можно  ближе  к  его  носику  или,  если  это  возможно,

непосредственно  через  распылитель.  Кроме  воды,  в  ка-

честве

охлаждающей

жидкости

может

использоваться

топливо  или  смазочное  масло.  Последние  имеют  то  пре-

имущество,  что  могут  применяться  без  опасности  корро-

зии  стальных  деталей  форсунки,  но  их  охлаждающее

действие  меньше,  а  конструкция  и  обслуживание  форсу-

нок  с  охлаждением  топливом  или  маслом  сложнее.  На

рис.  152  показаны  некоторые  конструктивные  решения

в

порядке

получаемого

увеличения

эффективности

охлаждения.  Распылитель  варианта,  показанного  на

рис.  152,  а,  обладает,  безусловно,  еще  недостаточной

охлаждающей  способностью  с  точки  зрения  предотвраще-

ния  коксования  (хотя  он  уже  очень  эффективен  с  других

точек зрения,  например,  в отношении   заедания  иглы).



7     Д. Д.  Брозе

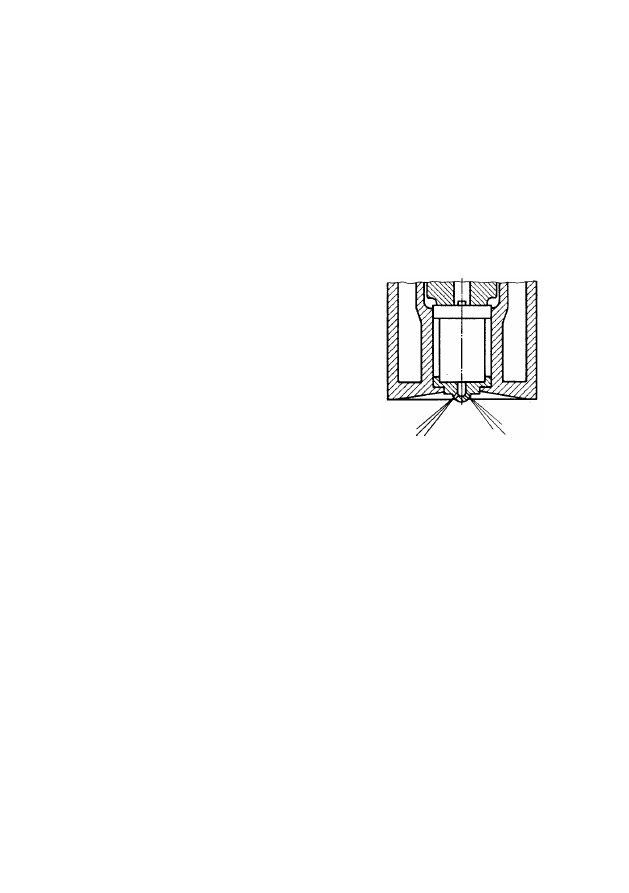

Рис    151.    Охлаждаемая

форсунка старого типа





194

Распылитель  варианта,  показанного  на  рис.  152,  б,  можно

считать весьма хорошим.



321.  В  настоящее  время  некоторые  фирмы  выпускают

форсунки  с  охлаждением  в  виде  очень  компактных  кон-

струкций,      полностью  взаимозаменяемых    с    неохлаждае-

мыми моделями.  При этом обычно вокруг распылителя

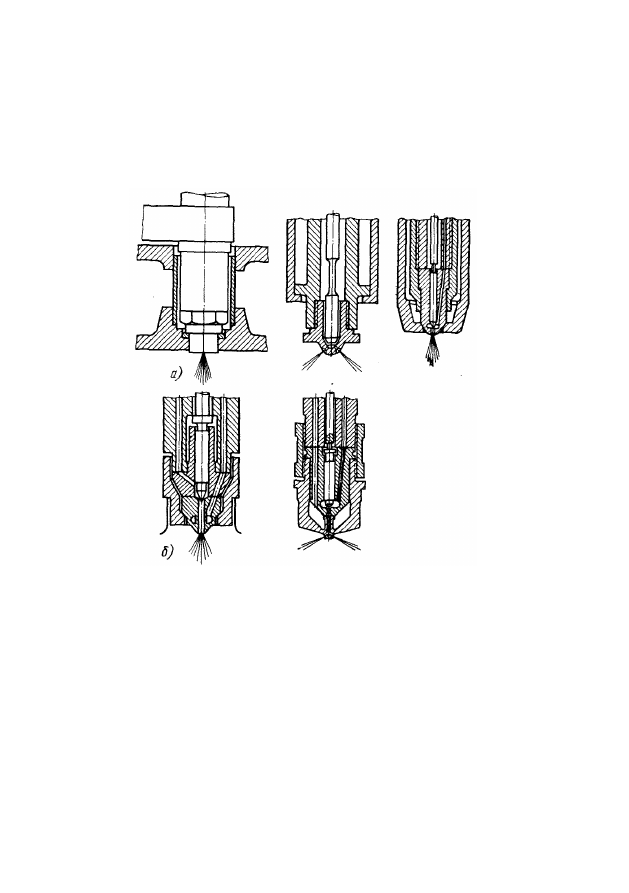

Рис. 152. Распылители форсунок различных типов



медью  припаивается  стальная  втулка.  На  рис.  153  пока-

заны  такие  конструкции,  причем  видно,  что  установка

распылителя  может  быть  осуществлена  так,  что  его  кон-

чик  выступает  на  некоторое  расстояние  в  камеру  сгора-

ния.  Это  очень  важно  с  точки  зрения  избежания  отложе-

ний,  образующихся  из-за  попадания  распыленного  топ-

лива  в  щель  между  распылителем  и  стенками  камеры  сго-

рания,  где  эти  отложения,  высохнув,  образуют  корки,

что  также  может  приводить  к  формированию  уже  упомя-

нутых  выше  раструбов  из  нагара.  Более  того,  в  результате

этого может стать затруднительной разборка форсунки,
