107

талле  вокруг  свечи  имело  место  аккумулирование  тепла

и  этот  участок  вокруг  свечи  зажигания  оставался  горячим

даже  при  низкой  нагрузке.  В  современных  автомобильных

двигателях,  однако,  становится  все  более  ясной  необхо-

димость  обеспечивать  наилучшие  условия  работы  свечи

зажигания  только  за  счет  конструкции  ее  изолятора,  и

принимаются  меры  для  возможно  лучшего  охлаждения

участка,  окружающего  свечу  (см.  рис.  56,  б).  Весьма

низкий  расход  масла  в  современных  двигателях  облегчил

проблему  подбора  свечи.  В  случае  двигателей  с  высокой

мощностью  свеча  должна  особенно  интенсивно  охлаждаться

снаружи.  Так  как  такие  двигатели  обычно  имеют  алюми-

ниевые

головки,

то

легче

организовать

интенсивное

охлаждение   свечи.

196. Свеча    зажигания      с    тепловой      характеристикой,

близкой    к  пределу,      при    котором    возникает  калильное

зажигание,      в    действительности      не      влияет      на      процесс

горения,  так  как  воспламенение  в  любом  случае  возникает

в  месте  ее  расположения.  Несвоевременное  воспламенение,

возникшее      в      других      местах      перед      фронтом      пламени,

может  вызвать  ускорение  горения  в  целом  вследствие  воз-

никновения      нескольких    фронтов      пламени.      Вообще    это

явление      последующего      воспламенения;      однако      может

случиться,  что  местный  источник  воспламенения  не  ста-

билен  в  термическом  отношении,    и  тогда  даже  такой

вид      самопроизвольного      воспламенения      может      перейти

в    преждевременное.      Последующее  воспламенение    очень

часто  возникает  у  локально  горячих  частей  камеры  сго-

рания  (хотя  еще  и  не  раскаленных),  которые  повышают

температуру  сжатия  близлежащей   смеси.


ДЕТОНАЦИЯ

197. Детонация  является  в  той  или  иной  мере  одно-

временным  взрывом  последней  части  заряда,  вызванным

ее  самовоспламенением  (абзац  18).  Она  возникает  тогда,

когда  полное  давление  сжатия  этой  части  заряда  (совпа-

дающее  с  максимальным  давлением  нормального  сгорания)

и  ее  температура  становятся  слишком  высокими  с  точки

зрения  минимально  допустимого  периода  индукции  вос-

пламенения  топливо-воздушной    смеси.      Рикардо  первым

понял,  что  именно  это  явление  контролирует  и  ограничи-

вает   развитие   бензинового   двигателя.   При   детонации



108

ухудшается  экономичность,  поэтому,  например,  при  по-

вышении  степени  сжатия  ожидаемое  улучшение  экономич-

ности  будет  меньше,  чем  при  бездетонационном  сгорании.

С  увеличением  интенсивности  детонации  улучшение  эко-

номичности  из-за  роста  ε  уменьшается  до  нуля  и  даже  ста-

новится  отрицательным.  На  рис.  57  показана  зависимость

среднего  индикаторного  давления  от  степени  сжатия  при

детонации  и  без  детонации.  С  помощью  таких  графиков

Рикардо ввел понятие«максимальная полезная степень сжа-



Рис.  57.  Пояснение

понятия  максимальной

полезной  степени  сжа-

тия,  введенного  Ри-

кардо:



1 — зависимость P

e

 (ε)

при отсутствии детона-

ции; 2—зависимость Р

е

(ε)

для испытываемого топ-

лива. Стрелками пока-

зано: N — умеренная де-

тонация; N

1

 —сильная

детонация



тия»  (МПСС),  которая  является  характеристикой  топлива

в  определенном  двигателе  при  определенных  условиях.
198.  Вначале  при  появлении  слабой  детонации  можно

теоретически  ожидать  некоторого  улучшения  экономич-

ности  вследствие  менее  продолжительного  горения.

Иногда  это  в  действительности  обнаруживается;  вскоре,

однако,  потери  становятся  преобладающими.  Эти  потери

вызываются  быстрым  сгоранием  части  заряда,  приводящим

к  тому,  что  давление  в  объеме  камеры  сгорания  не  успе-

вает  выравниваться,  как  это  имеет  место  при  постепенном

взрыве.  При  бесконечно  быстром  местном  взрыве  конеч-

ное  давление  в  том  месте,  где  находилась  последняя  часть

заряда,  может  быть  подсчитано  по  начальным  давлению

и  температуре  этой  части  заряда.  В  зависимости  от  при-

нимаемого  допущения  относительно  процентного  количе-

ства  смеси  в  конечной  части  заряда,  взрывающейся  таким

образом,  действительное  локальное  давление  в  газе  может

превышать  в  два  и  даже  в  три  раза  давление  при  обычном

сгорании.  Регистрация  таких  местных  скачков  давления

весьма  затруднительна,  причем  можно  получить  ложные

показания из-за наличия газового кармана около датчика







109

давления.  Только  в  одном  случае  автор  наблюдал  нечто

похожее  на  такой  пик  давления  (рис.  58).  Часто  вследствие

имеющихся   неоднородностей    конечная    часть    заряда

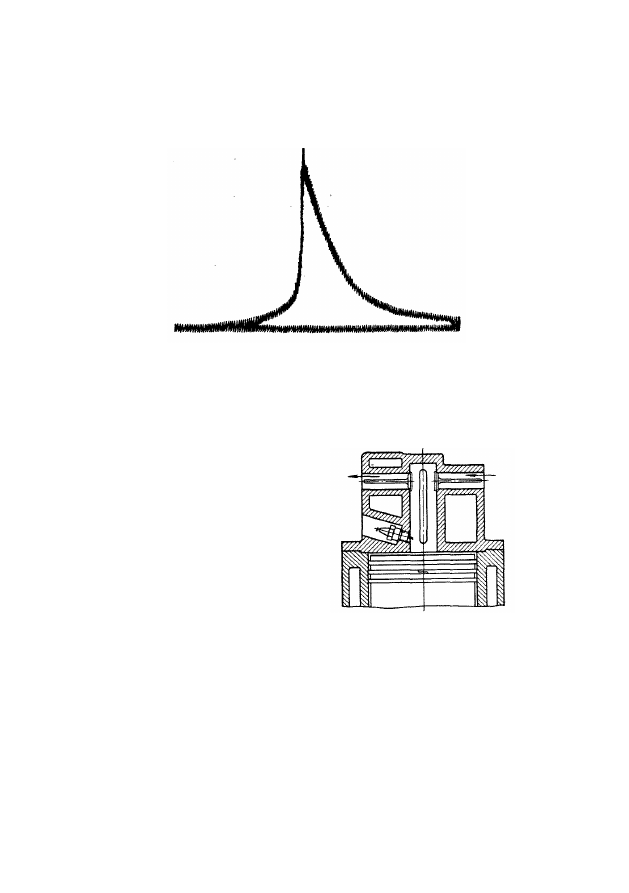

Рис      58.      Индикаторная  диаграмма  с  местным

скачком давления



воспламеняется  не  одновременно  (абзац  82),  и  иногда  на-

блюдается  явление,  напоминающее  постепенный  взрыв.

Для  такого  протекания  процесса  является  достаточной  уже

небольшая  степень  неравномер-

ности  распределения  темпера-

тур.  На  специальном  двигателе

с  кварцевыми  ·  окнами,  создан-

ном  в  б.  Дельфтской  лаборато-

рии  испытания  двигателей

фирмы  Шелл  (рис.  59),  были

получены  фотографии  сгорания

при  различной  интенсивности

детонации.  На  рис.  60,  а,  б  пока-

заны  фоторегистрации  распро-

странения  пламени  при  взрыве

конечной  части  заряда  при  раз-

личной  степени  его  негомоген-

ности.  В  случаях  явной  неодно-

родности  заряда  Серрюис  [19],  который  очень  много

экспериментировал  в  этой  области,  говорит  о  псевдо-

детонации,  когда  нарушения  равномерного  распределе-

ния  давления  по  объему  камеры  сгорания  намного  меньше.

Обычно  в  любом  двигателе  наблюдается  значительный

разброс   интенсивности   детонации   в   последовательных







Рис. 59. Двигатель с кварце-

выми окнами, предназначен-

ный  для    исследования  сго-

рания





110

циклах.  Это  можно  приписать  как  факторам,  вызываю-

щим  общую  нестабильность  горения  (абзацы  153,  158),

так и влиянию разброса в составе смеси.



199.  Однако  во  многих  случаях  детонация  сопровож-

дается значительным нарушением равномерности распре-

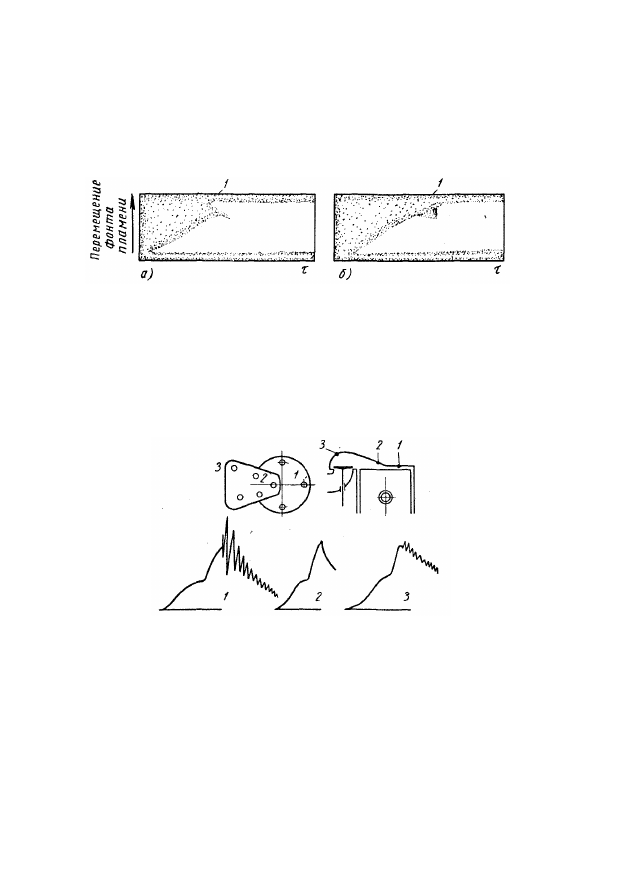

Рис.  60.  Схема  детонации  в  тихоходном  двигателе  со  слабой  турбули-

зацией при различной степени гомогенности заряда:



а  —  псевдодетонадия,    начинающаяся    в    какой-либо  точке  объема;    б  —  одно-

временная  детонация;   1 — начало детонации



деления  давления  в  камере  сгорания,  вследствие  чего

возникает  очень  быстрое  движение  массы  газа.  Из-за

упругости  газа  это  движение  вызывает  колебания,  кото-

рые  могут  продолжаться   в  течение  какого-то   периода





Рис.  61.    Индикаторные  диаграммы,  определен-

ные  в  трех  точках  камеры  сгорания  двигателя

с нижним расположением клапанов:



Λ    2,   3 — точки   установки датчиков



времени.  Эти  колебания  имеют  характер  стоячих  волн,

что  было  доказано  при  проведении  опытов  в  двигателе

с  боковыми  клапанами  (рис.  61,  а  также  рис.  44).  В  точ-

ке  1  амплитуда  колебания  давления  максимальна  в  свя-

зи с узким поперечным сечением камеры в этом месте.
