103

могут  вызвать  лаковые  отложения  вследствие  полимери-

зации.  На  рис.  53  проиллюстрирован  эффект  низкой  тем-

пературы  охлаждающей  воды,  а  именно,  показаны  лако-

вые  отложения  на  поршне.  При  этом  также  может  быть

обнаружен  увеличенный  износ  поршневых  колец  и  ци-

линдров.



190.  Во        избежание        таких

условий  работы  двигатели  дол-

жны  быстро  прогреваться.  Од-

нако  неправильно  понимать  это

таким  образом,  что  они  должны

нагружаться  сразу  после  пуска,

так  как  хотя  в  этом  случае  дви-

гатель  прогреется    быстрее,  но

ему    может  быть    нанесен    еще

больший   ущерб,   т.    е.   износ

в  стадии  прогрева  увеличится.

В  то  же  время  любой  конструк-

тивный      фактор,      способствую-

щий  сокращению  периода  про-

грева    двигателя,  будет  полез-

ным.    Наилучшие  условия  для

трогания  с  места  при  холодном

двигателе  следующие:  пуск  (при

обогащенной  смеси),  работа  дви-

гателя  при  повышенных  числах

оборотов      холостого      хода      (что

достигается        большей        частью

автоматически),    затем      медлен-

ное  трогание    с  места  на  уме-

ренных    числах    оборотов,      после    чего  через    2—3    мин

может    быть      установлена      обычная      рейсовая      скорость.

В  случае  очень  холодной  погоды  требуется  больший  пе-

риод разогрева после пуска двигателя.

191.  Нарушения

горения  (нежелательное  опережение

или  ускорение  процесса  горения)  могут  привести  к  серь-

езным      поломкам    деталей    двигателя      и      к  ограничению

предельно достижимой мощности. К ним относятся:

1)  несвоевременное    воспламенение    (преждевременное

воспламенение, последующее воспламенение);

2)  детонация.

192.  Несвоевременное    воспламенение    связано    с    ка-

лильным зажиганием, которое может происходить либо

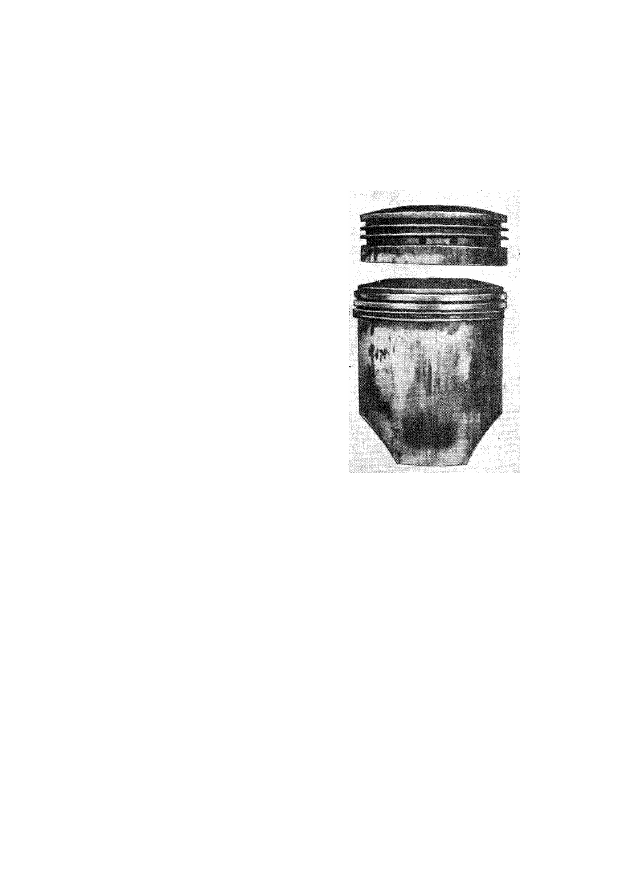

Рис. 53. Отложения на порш-

не, появляющиеся вследствие

низкой   температуры  охлаж-

дающей воды





104

до,  либо  после  момента  проскакивания  искры  (абзац  94).

Оно  возникает  от  очень  горячих  элементов  поверхностей,

окружающих  пространство  цилиндра  двигателя.  Это  могут

быть  отложения  нагара,  неплотные  и  в  связи  с  этим  пере-

гретые  выпускные  клапаны  или  дефектные  прокладки

головки  блока,  части  которых  выступают  в  камеру  сго-

рания.  В  современных  правильно  обслуживаемых  дви-

гателях  нарушения  этого  типа  происходят  чаще  всего  при

очень высокой мощности в результате перегрева свечей



зажигания.  Свеча  зажига-

ния

имеет

центральный

электрод,

изолированный

электрически,  а  значит  и

термически,

являющийся

элементом,  который  всегда

дольше  всего  подвергается

воздействию  высоких  тем-

ператур  горения.  В  допол-

нение  к  этому,  как  уже

известно  (абзац  51),  темпе-

ратура  газов,  воспламенен-

ных  вначале,  самая  высо-

кая.  Поэтому  не  является

исключительным

случай,

когда  авиационный  двига-

тель

на

испытательном

стенде  при  работе  на  высокой  мощности  после  выключения

зажигания  несколько  снижает  число  оборотов  и  продолжает

работать.



Этот  пример  показывает,  что  в  двигателе,  работа-

ющем  на  высокой  скорости,  заряд  едва  не  воспламеняется

от  центральной  части  свечи.  Иногда  можно  наблюдать,  что

после  выключения  зажигания  вообще  не  обнаруживается

каких-либо  изменений  в  работе  двигателя.  Это  бывает

в  тех  случаях,  когда  калильное  зажигание  возникает  как

раз  во-время,  для  того  чтобы  получалась  нормальная

индикаторная  диаграмма.  При  дальнейшем  увеличении

термической  нагрузки  калильное  зажигание  начнется  до

проскакивания  искры  (преждевременное  воспламенение),

и  работа  двигателя  станет  неустойчивой,  так  как  из-за

раннего  момента  зажигания,  сопровождающегося  повы-

шением

температуры

газов,

воспламененных

первыми

(вследствие того, что они начинают гореть существенно





Рис.   54.   Диаграмма   давление —



объем   цикла   с  преждевременным



воспламенением





105

раньше,  до  в.  м.  т.),  температура  источника  зажигания

увеличится, что вызовет еще более раннее воспламенение.



193.  В  одноцилиндровом  опытном  двигателе  мощность

и,  следовательно,  число  оборотов  при  преждевременном

воспламенении  уменьшатся  так,  что  сохранится  баланс

между  производимой  и  затраченной  работами.  При  этом

диаграмма  давлений  будет  иметь

вид,  как  показано  на  рис.  54,

с  чрезмерно  высоким  давлением

сгорания.  Если  двигатель  мно-

гоцилиндровый  и  то  же  явление

происходит  в  одном  из  его  ци-

линдров,  то  может  произойти

авария  из-за  перегрева  поршня.

Уплотнение,

обеспечиваемое

поршневыми

кольцами,

осо-

бенно  в  зоне  стыка  их  концов,

оказывается  весьма  слабой  за-

щитой.  На  поршнях,  которые

разрушаются  таким  путем,  об-

наруживается  начальное  оплав-

ление  у  стыка  верхнего  порш-

невого  кольца,  вскоре  перехо-

дящее

в

полное

оплавление

поршня  в  этом  месте,  после  чего

может  произойти  взрыв  масла

в картере (рис. 55)

1

.



Преждевременное

воспламе-

нение  в  одном  из  цилиндров

многоцилиндрового  двигателя  проявляется  внешне  в  виде

очень  сильной  вибрации  из-за  несвоевременного  повыше-

ния  давления,  что  вызывает  появление  пика  отрицатель-

ного  момента  (абзац  154).  Если  при  этом  термическая

нагрузка  в  двигателе  меньше  допустимой  и  поршень

еще  не  поврежден,  то  воспламенение  может  стать  настолько

ранним,  что  воспламенится  поступающий  свежий  заряд

и  произойдет  обратная  вспышка  в  карбюратор.  В  свое

время наблюдались частные случаи подобного нарушения



1

  Хотя  на  фотографии  показан  поршень  одноцилиндрового  дви-

гателя,  а  именно  двигателя  CFR,  это  не  находится  в  противоречии

с  высказанным,  так  как  этот  двигатель  оборудован  в  качестве  тормоза

синхронным  электрогенератором,  и  его  число  оборотов  сохраняется

неизменным при падении мощности.

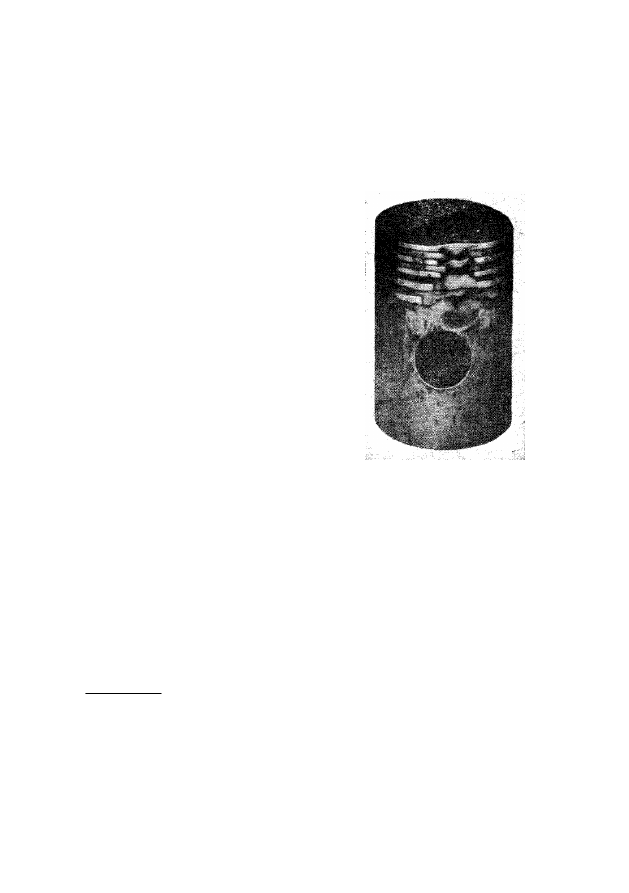

Рис. 55. Повреждение поршня

вследствие   резко   выражен-

ного преждевременного вос-

пламенения





106

сгорания  при  использовании  свечей  зажигания  с  фарфо-

ровыми  изоляторами,  так  как  отрывающиеся  от  хрупкого

изолятора  частицы  острой  формы  легко  прогревались  до

высокой  температуры.  Это  привело  к  использованию

в  качестве  изоляционного  материала  прессованной  слюды.

Позднее  нашли  применение  керамические  изоляторы  на

алюминиевой  основе,  имеющие  лучшую  теплопроводность

и  прочность,  вследствие  чего  они  вытеснили  изоляторы  из

прессованной слюды.



194.  Свечи    зажигания      изготовляются      с    различными

тепловыми  характеристиками  для  того,   чтобы  сделать

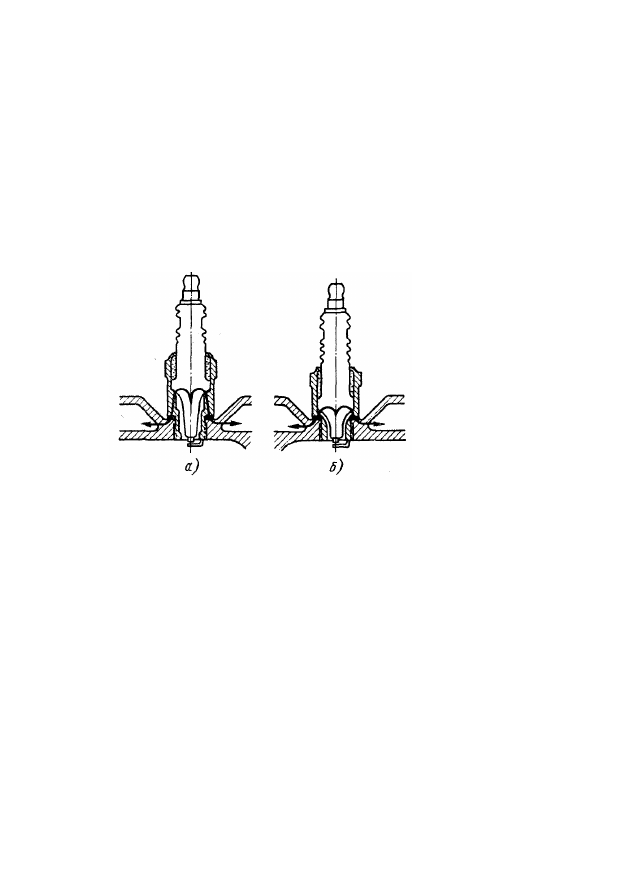

Рис. 56. Свечи:



а  —  горячая  с  длин-

ным  путем  теплоот-

вода;  б  —  холодная

с  коротким  путем

теплоотвода



возможным  компромисс  между  описанным  явлением  и

замасливанием  свечи  зажигания.  Вообще,  естественным

является  стремление  создать  наиболее  эффективную  изо-

ляцию  центрального  электрода  за  счет  увеличения,  на-

сколько  возможно,  пути  утечки  заряда  (рис.  56,  а).  Это,

однако,  приводит  к  наличию  внутри  свечи  большего

объема  газа  и  к  большему  повышению  температуры  изо-

лятора.  При  увеличении  термической  нагрузки  двигателя

пропорционально  уменьшается  опасность  появления  на

свече  масляных  отложений  вследствие  осаждения  на  изо-

ляторе  паров  смазочного  масла,  а  опасность  несвоевре-

менного  воспламенения  возрастает,  поэтому  длина  свобод-

ной части изолятора (рис. 56, б) должна быть меньшей.

195.  Кроме  конструкции  самой  свечи,  подбор  опти-

мальных  условий  работы  свечи  зажигания  на  двигателе

возможен  при  соответствующих  условиях  внешнего  охлаж-

дения  свечи.  В  двигателе,  часто  работающем  на  малых  на-

грузках, свечи зажигания устанавливались так, чтобы в ме-
