91

до  такой  степени,  что  при  данном  октановом  числе  ока-

жется  возможным  использование  более  высокой  степени

сжатия,  что,  однако,  будет  сопровождаться  большими

тепловыми  потерями  и  затянутым  процессом  горения.

Кроме  того,  более  высокая  степень  сжатия  повлечет  за

собой

необходимость

использования

более

массивного

коленчатого  вала  и,  следовательно,  вызовет  повышение

механических потерь.



172.  Смещение        периода        создания        турбулентности

с  такта  впуска  на  конец  сжатия  имеет  свои  преимущества,

так  как  при  этом  оказывается  возможным  увеличить  диа-

метр      впускного      канала      и      вследствие      этого      повысить

наполнение.      Кроме  того,    на  турбулизацию,    созданную

в  период  сжатия,  требуется  меньшая  затрата  энергии,

так      как      меньше      времени      проходит      между    созданием

и  использованием  вихрей.  Более  сложная  форма  камеры

сгорания  менее  удачна  с  точки  зрения  тепловых  потерь,

причем  это  может  особенно  проявиться  при  низком  числе

оборотов.      Однако    одновременное  с  увеличением  тепло-

вых  потерь  улучшение  протекания  горения  столь  велико,

что  имеет  преобладающее  значение.  Увеличенная  конвек-

тивная  теплоотдача  от  заряда  к  стенкам  снижает  предель-

ные  значения  удельной  мощности,  что  является  решающим

фактором,  из-за  которого  подобные  технические  решения

не  применяются  в  авиационных  двигателях.  Для  авто-

мобильных  двигателей    это  несущественно,    так  как    на

режиме      полной      мощности      можно        в      крайнем      случае

прибегнуть  к  использованию  богатой  смеси  в  качестве

своеобразного внутреннего охлаждения (абзац 182).

173.  Весь    комплекс    факторов,    с    помощью    которых

осуществляется  воздействие  на  процесс  сгорания,  требует

длительных  экспериментов  и  опытной  доводки  (это  осо-

бенно  справедливо  в  части  достижения  мягкого  горения).

Самуэльс,    бывший      конструктор    фирмы  Шевроле,    ввел

метод  гипсовых  моделей,  который  стал  широко  известен

благодаря  Таубу  [18].  При  использовании  этого  метода

изготовляется  гипсовая  модель  конструируемой  камеры

сгорания,  которая  устанавливается  так,  чтобы  ее  можно

было  вращать.  Центр  вращения  располагается  в  той  точке,

где  должна  быть  установлена  свеча  зажигания.  С  помощью

небольшого  резца  с  модели  последовательно  снимаются

сферические  сегменты,  а  остающаяся  часть  ее  взвеши-

вается.   Исходя   из   простейшего   предположения,   что



92

в  период  горения  поршень  находится  в    в.  м.  т.  и  что  фронт

пламени  всегда  имеет  сферическую  форму,  причем  свеча

расположена  в  центре  этой  сферы,  определяется  объем

заряда,  сгорающего  на  данном  радиусе  этого  идеализи-

рованного  фронта  пламени,  и  строится  график  увеличе-

ния объема сгоревшего газа в зависимости от радиуса



фронта  пламени.  Этот  радиус

является  функцией  видимой,

а  соответственно  также  и  дей-

ствительной

скорости

пла-

мени,  так  что  в  итоге  опре-

деляется

объем

сгоревшего

заряда  в  функции  времени.

В  принципе,  если  пренебречь

сделанными

упрощениями,

таким  образом  можно  опре-

делить  повышение  давления

в  функции  времени.  Опытным

путем  было  найдено,  что  для

получения

мягкого

горения

увеличение  объема  V

сг

  сгорев-

шего  заряда  в  функции  ра-

диуса  сферы  должно  удовлет-

ворять

определенным

требо-

ваниям  (рис.  45).  Это  нередко

приводило  к  принятию  свое-

образных  форм  головок  ци-

линдров  и  поршней  (рис.  46).

Конструктор,  однако,  должен

стремиться  достичь  цели  наи-

более

простыми

средствами,

применив,  в  частности,  порш-

ни, имеющие плоские днища.

174.

Изучая  многочисленные  конструкции  двигате-

лей,  которые  создавались  на  протяжении  длительного

времени,  довольно  трудно  выяснить,  чем  именно  были

мотивированы  в  прошлом  решения  ряда  конструкторов.

В  более  поздних  конструкциях  можно  обнаружить  общий

принцип,  сводящийся  к  тому,  чтобы  сосредоточить  воз-

можно  больший  объем  вокруг  свечи  зажигания  и  напра-

вить  фронт  пламени  в  сторону  более  узких  объемов,

таких  как  зазор  между  головкой  цилиндра  и  поршнем.

Так  как мягкость работы   двигателя  является  весьма

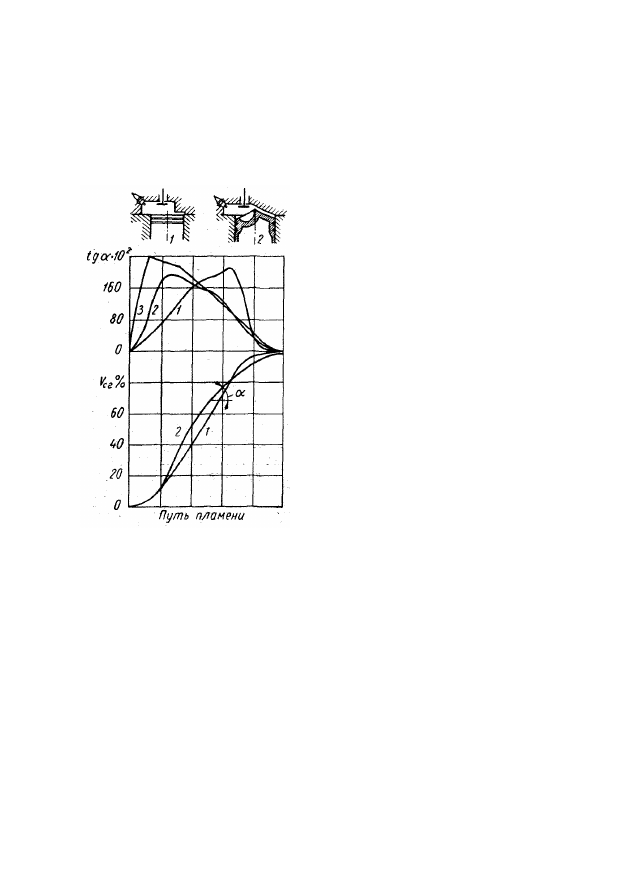

Рис. 45. Анализ камер сгорания

по Самуэльсу:



1 — «жесткий» процесс;   2 — «мяг-

кий»  процесс;  3 — идеальный про-

цесс





93

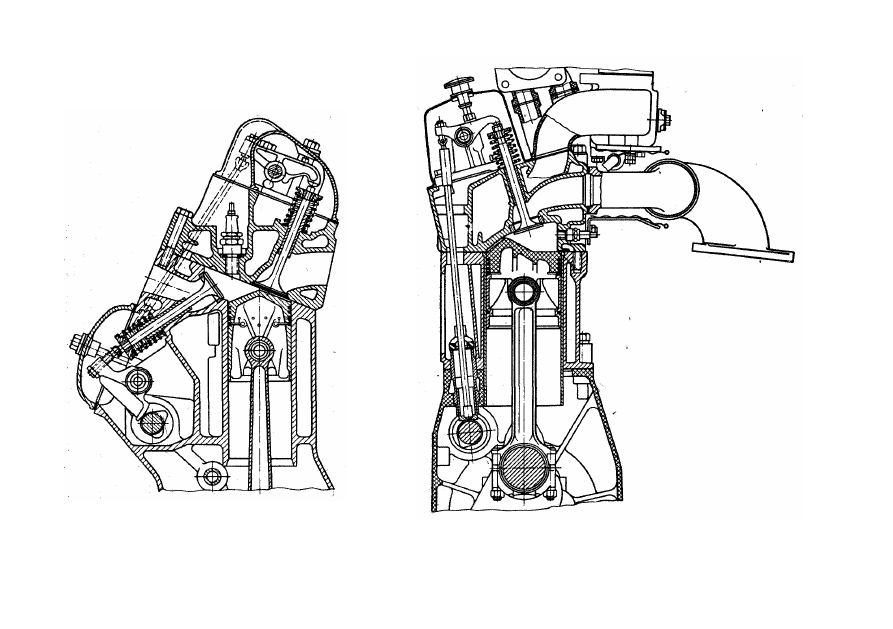

Рис. 46. Камеры сгорания

с концентрацией объема

у свечи зажигания и зо-

ной охлаждения последней

части заряда





94

субъективным  фактором  и,  более  того,  внешнее  ее  прояв-

ление  зависит  также  от  конструкции  деталей  двигателя,

понятно,  что  в  принятых  различными  конструкторами

решениях  имеются  большие  различия.  В  настоящее  время

наблюдается  тенденция  обеспечивать  мягкую  работу  дви-

гателя  даже  при  очень  быстром  горении  за  счет  приме-

нения  более  жесткой  конструкции  коленчатого  вала

с большим числом подшипников (дизели).



175.

Из  сказанного  следует,

что,  кроме  собственно  формы  ка-

меры  сгорания,  очень  важное  зна-

чение  имеет  расположение  свечи

зажигания,  так  как  в  целом  форма

камеры  как  бы  рассматривается

из  этой  точки.  Расположение  свечи

зажигания  зависит  от  ряда  допол-

нительных  факторов.  Помимо  кон-

структивных  соображений  (доступ-

ность  для  обслуживания,  условия

охлаждения),  важно,  чтобы  конеч-

ная  часть  заряда  располагалась

в  месте,  оптимальном  в  отношении

стойкости

против

детонации,

а

следовательно,  например,  не  там,

где  расположен  выпускной  кла-

пан.



Наиболее  желательное  распре-

деление  объема  заряда,  сводящееся

к  сосредоточению  части  объема

в  зазоре  между  поршнем  и  головкой,  дает  хорошее  кон-

структивное  решение  одновременно  с  точки  зрения  тур-

булизации  заряда  и  охлаждения  последней  его  части
(абзац 171).



На  рис.  47  показаны  индикаторные  диаграммы  дви-

гателя  с  боковым  расположением  клапанов,  на  которых

хорошо  обнаруживается  закругление  в  конце  повышения

давления.



Характер

повышения

давления,

определенный

при

различных  интенсивностях  детонации,  выявляет  нали-

чие  длительного  периода  догорания,  являющегося  ха-

рактерным  для  рассматриваемой  камеры  со  значительной

протяженностью  зоны,  в  которой  сосредоточена  послед-

няя хорошо охлаждаемая часть заряда.

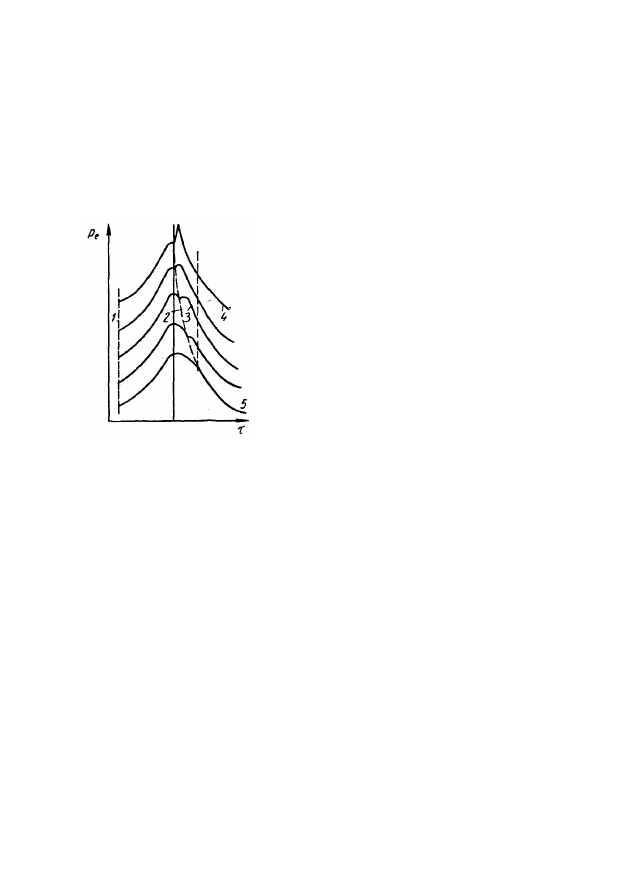

Рис.  47.  Индикаторные

диаграммы  при  различной

интенсивности детонации:



1  —  начало  горения;  2—  на-

чало  детонации;  3  —  конец

нормального  Горения;  4  —

сильная  детонация;  δ  —дето-

нации нет
