83

давления  также  обнаруживались  различия,  особенно

в  зоне  максимальных  давлений  сгорания;  именно  в  этом,

следовательно,  уже  можно  усмотреть  первую  причину

недостаточно  мягкой  работы  двигателя,  несмотря  на  то,

что  само  по  себе  горение  не  было  резким.  Примечательно,

что  продолжительность  собственно  горения  в  функции

состава  смеси  изменяется  в  значительно  меньшей  степени,

чем время задержки.

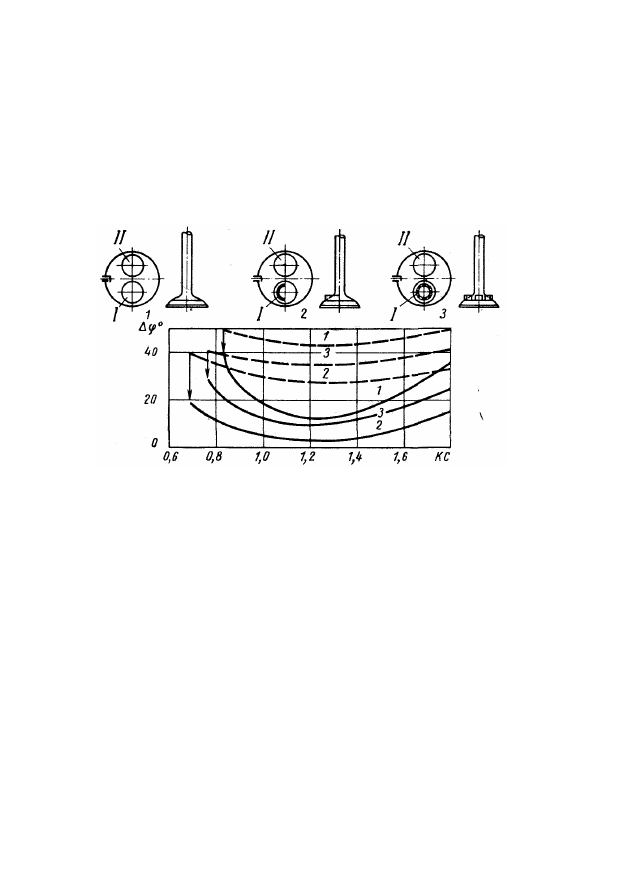

Рис.  38.  Влияние  турбулентности  на  задержку  повышения  давления,

время сгорания и минимальные практические значения коэффициента



/  —  впуск;    //  —  выпуск;      1  —  при  слабой  турбулизации;    2  —  при  наличии

направленного  вихря;    3  —  при    высокой  турбулизации.    Сплошные  линии  —

задержка    повышения  давления;    штриховые  линии—время  сгорания      (стрел-

ками показаны минимальные практические значения  КС)



159.  Можно  представить,  что  развитие  горения  в  гра-

ничном  слое  у  стенок  камеры  (рис.  39)  в  течение  задержки

определяется  нормальной  скоростью  сгорания,  так  как

заряд  здесь  практически  неподвижен,  в  то  время  как

развитие  горения  в  остальной  части  заряда,  в  той  или

иной  мере  турбулизированной,  определяется  скоростью

этого  турбулентного  движения.  Как  было  установлено,

это  приводит  к  тому,  что  продолжительность  горения

оказывается  в  меньшей  степени  зависящей  от  нормаль-

ной  скорости  сгорания.  Следовательно,  типичное  развитие

процесса  с  некоторой  задержкой  повышения  давления,

видимо,    связано    с    медленным   горением   начального





84

полусферического  объема  в  граничном  слое,  в  результате

чего  в  течение  некоторого  периода  времени  выделение

энергии весьма невелико.



160.  После  того  как  было  обнаружено,  что  при  работе

вблизи      зоны      предельного      обеднения      смеси      частичное

закрытие    дроссельной      заслонки,      расположенной      непо-

средственно  перед  впускным  клапаном,  привело  к  улуч-

шению  работы  двигателя,  были  проведены  эксперименты

с  заширмленным  клапаном  (см.  рис.  38),  который  в  прин-

ципе  создавал   направленное  движение  заряда   вокруг



оси  цилиндра.  Увеличенное  сопро-

тивление

этого

клапана

было

скомпенсировано,  так  что  достига-

лась  та  же  плотность  заряда,  что

и  без  ширмы  на  клапане.  Из  гра-

фика  (кривые  2  на  рис.  38)  видно,

что  время  задержки  заметно  сни-

зилось,  вследствие  чего  значения

коэффициента

КС,

соответствую-

щие  минимальному  расходу  топ-

лива  и  пределу  устойчивого  вос-

пламенения,  также  уменьшились.

Продолжительность

горения

также

сократилась

из-за

повышенной  интенсивности  движения  заряда.  Наиболее

правдоподобное  объяснение  причин  сокращения  задержки

сводится  к  предположению,  что  направленное  движение

заряда  с  высокой  скоростью  уменьшило  толщину  застой-

ного пограничного слоя.



161.  Улучшение  работы  двигателя  при  дросселирова-

нии  вблизи  впускного  клапана  произошло  в  результате

увеличенной  турбулентности,  вызванной  частичным  при-

крытием    дроссельной    заслонки.      Это    явление    известно

из  практики  (рис.  40),  и  большинство  водителей  знает,

что    для      быстрого      повышения      числа      оборотов      нужно

относительно  плавно  нажимать  на  педаль  подачи  топлива.

При  этом  имеют  значение  и  другие  факторы,  такие,  напри-

мер,  как  улучшенное  распыливание  и  испарение  топлива

у  кромок    дроссельной      заслонки,      что    было      исключено

в опыте Ван Хуугстратена.

162.  Для  выяснения  того,  влияет  ли  на  работу  дви-

гателя    направленное  движение  заряда  в  большей    или

меньшей    степени,    чем    ненаправленная    турбулентность,

был изготовлен другой клапан, тоже частично экраниро-



Рис.  39.  Схематическое

изображение  пограничного

слоя,  в  котором  происхо-

дит  зажигание  смеси  (на-

чинается горение)





85

ванный,  но  уже  в  виде  шести  отдельных  равномерно  рас-

положенных  по  окружности  маленьких  экранов  (см.

клапан  на  рис.  38,  3).  Размеры  этих  экранов  были  подо-

браны  опытным  путем  так,  чтобы  клапан  оказывал  потоку

такое  же  сопротивление,  как  и  предыдущий  обычный

заширмленный  клапан.  Это  позволяет  предположить,

что в обоих случаях при впуске одинаковое количество

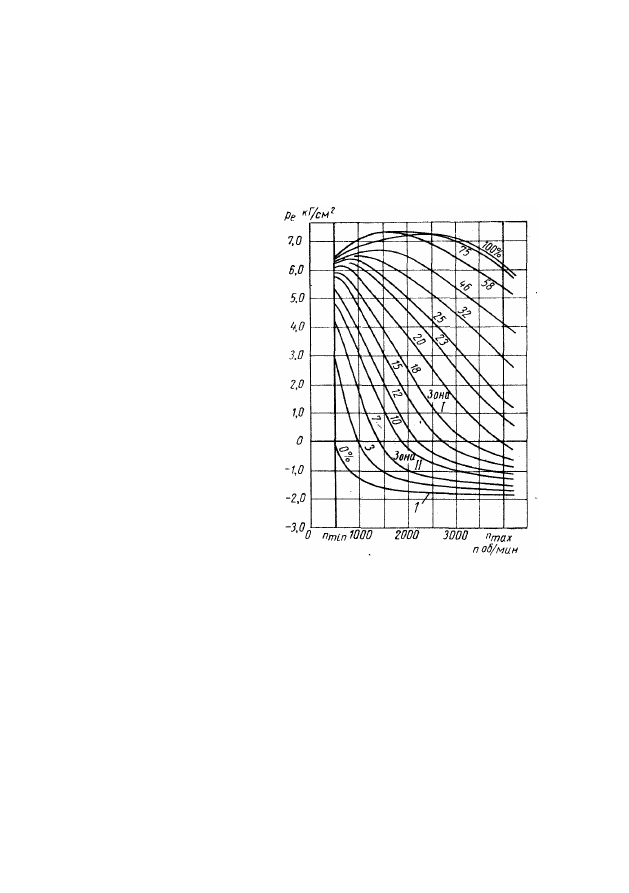

Рис.  40.  Изменение  сред-

него  эффективного  давле-

ния  двигателя  в  зависи-

мости  от  числа  оборотов

при  различных  положе-

ниях  дроссельной  заслон-

ки:



I — линия   среднего   давле-

ния внутренних  потерь при

закрытой    дроссельной   зас-

лонке



работы  было  превращено  в  энергию  движения.  Результат,

как  видно  из  кривых  3  на  рис.  38,  ясно  свидетельствует

о  меньшем  эффекте  микротурбулентности.  Задержка  вновь

заметно  возросла  во  всем  диапазоне  составов  смеси.

Продолжительность

горения

также

увеличилась.

Это,

вероятно,  связано  с  тем,  что  в  период  между  впуском

заряда  и  проскакиванием  искры  имеют  место  потери

энергии  вследствие  трения  (см.  опыт  Клерка,  абзац  61).

Правдоподобным  является  предположение  о  том,  что

в  случае  направленного  вращательного  движения  заряда

вокруг  оси  цилиндра  к  моменту  горения  сохраняется  не

рассеянной  большая  часть  первоначальной  энергии,  чем

в случае ненаправленной, хаотичной турбулентности.







86

Во  всех  этих  опытах  было  показано,  что  при  меньших

задержках  уменьшается  разброс  диаграмм  давления,  что

также  наблюдалось  в  опытах  NACA  при  использовании

вращающегося заряда [15].



163.  Некоторое  влияние  оказывает  длина  искры,  осо-

бенно  при  бедных  смесях  и  слабой  турбулизации  (рис.  41).

Следует  также  отметить  тот  факт,  что  напряжение  пробоя

искрового  промежутка  зависит  от  плотности  заряда,

величины  искрового  зазора,  а  также  от  состава  смеси,

причем  напряжение это максимально в случае бедных



смесей.

Следовательно,

при

применении

бедных

смесей

повышаются

требования

к

аппаратуре

зажигания.

Система  зажигания  с  низ-

ким

напряжением,

вклю-

чающая

специальные

све-

чи,

дающие

поверхност-

ный

разряд

(предложение

Бейджи

Смитса),

должна

обеспечить

определенное

улучшение

зажигания

бед-

ных смесей.



164.

Из  сказанного  вы-

ше  следует,  что  для  эффек-

тивной  и  экономичной  регулировки  двигателя  в  широком

диапазоне  нагрузок  и  чисел  оборотов  нужно  добиться

необходимой  степени  турбулизации  заряда.  Рикардо  [16]

уже  в  начале  двадцатых  годов  подчеркивал  желательность

последней,  для  того  чтобы  избежать  затяжного  горения

и  пропуска  вспышек  вследствие  невозможности  развития

горения  смеси  в  застойном  пограничном  слое.  Он  первым

ввел  дополнительную  по  отношению  к  той,  которая  со-

здается  при  впуске,  турбулизацию  заряда  с  помощью

поршня,  снабженного  вытеснителями,  которые  подходят

близко  к  головке  цилиндра  и  вытесняют  часть  заряда  из

пространства  над  вытеснителями  в  камеру  сгорания,

тем  самым  повышая  турбулизацию  заряда.  Однако  тре-

бования,  возникающие  при  работе  на  частичных  нагруз-

ках  с  низким  значением  коэффициента  КС  с  целью  до-

стижения  наибольшей  экономичности,  простираются  зна-

чительно  дальше.  В  этом  случае  необходимо  добиться

такого смешения свежего заряда со сгоревшими остаточ-

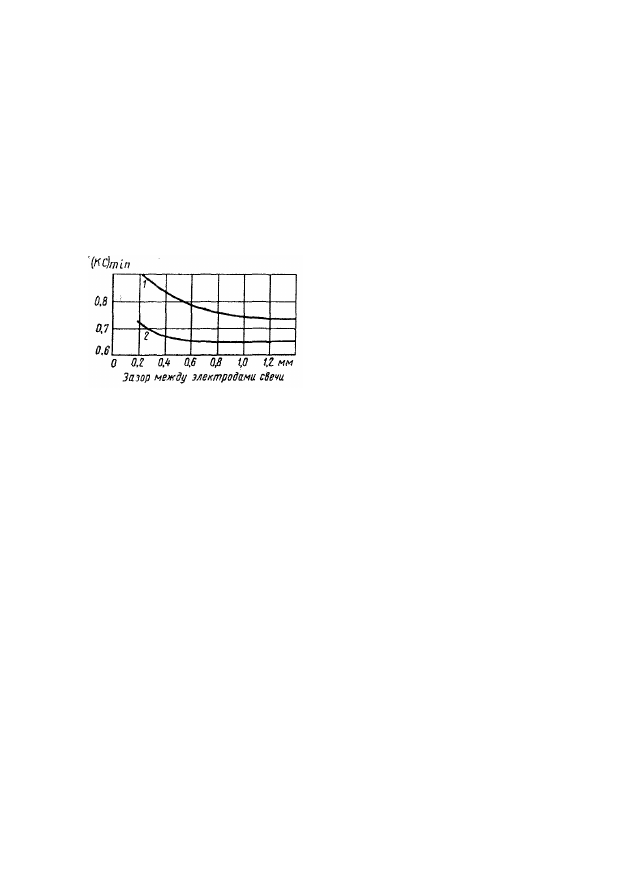

Рис. 41. Влияние величины зазора

между электродами свечи на прак-

тические    значения     коэффициен-

та KС

min

:



1 — клапан обычного типа;   2 — кла-

пан с ширмой
