Сгорание в бензиновых и газовых



двигателях



148.  В    этих    Двигателях,      иногда    объединяемых      под

термином    двигатели    со    сжатием    смеси      или    двигатели

с  искровым  зажиганием,  процесс  сгорания  смеси  имеет

характер    постепенного  взрыва,    в  большинстве  случаев

начинающегося от одной или двух свечей зажигания.



В  последние  годы  нашло  применение  также  иниции-

рование  горения  за  счет  самовоспламенения  небольшого

количества  жидкого  топлива,  в  большинстве  случаев

дизельного,  а  иногда  и  специальной  зажигающей  жид-

кости.  Этот  метод  осуществления  процесса  будет  разо-

бран отдельно.



Практически  во  всех  этих  случаях  горючая  смесь,

которая  в  момент  воспламенения  может  рассматриваться

как  гомогенная,  образуется  в  период  процесса  впуска.

С  точки  зрения  горения  безразлично,  осуществляется  ли

приготовление  смеси  вне  цилиндра  (карбюратор,  смеси-

тельный  клапан,  впрыск  во  впускную  трубу)  или  непо-

средственно  в  цилиндре  двигателя  (впрыск  в  период

впуска).



В  дальнейшем  такие  проблемы,  как  неравномерное

распределение,  из-за  которого  отдельные  цилиндры  полу-

чают  смесь  различного  состава  или  смесь,  обладающую

различной  антидетонационной  стойкостью,  будут  затраги-

ваться в связи с их влиянием на горение.





НОРМАЛЬНОЕ ГОРЕНИЕ

149.  Как      уже      было      отмечено,      постепенный      взрыв

в  двигателе  происходит  в  смеси,  которая  была  приведена

в интенсивное движение или турбулизована,  а иногда





76

характеризуется  и  направленными  потоками,  возбужден-

ными  в  период  впуска  или  во  время  сжатия.  Это  приводит

к  тому,  что  скорость  пламени  существенно  превышает

нормальную  скорость  горения  и  достигает  значений  по-

рядка  от  30  до  40  м/сек  и  более,  вследствие  чего  сгорание

может  быть  завершено  в  течение  времени,  соответству-

ющего  нескольким  десяткам  градусов  поворота  колен-

чатого  вала.  Так  как  указанные  движения  заряда  боль-

шей  частью  вызваны  движением  поршня  (абзац  64),

они  усиливаются  при  увеличении  скорости  вращения

коленчатого  вала,  что  приводит  к  высокой  степени  при-

способляемости  скорости  пламени  к  скоростному  режиму

двигателя,

делая

возможным

получение

эффективного

процесса  в  широком  диапазоне  изменения  чисел  оборо-

тов.  В  то  же  время  при  усилении  турбулизации,  которая

в  первом  приближении  пропорциональна  скорости  вра-

щения,  увеличивается  теплоотдача  в  стенки  камеры
"сгорания.  Можно  принять,  что  теплоотдача  пропорцио-

нальна  числу  оборотов  коленчатого  вала  двигателя  в  сте-

пени 2/3.



150.  Различные  наблюдения:  визуальные  —  через  ма-

ленькие  кварцевые  окна,  установленные  в  нескольких

местах  головки,  и  позднее  —  через  большие  окна,  позво-

ляющие  наблюдать  горение  целиком,  а  также  с  помощью

так  называемых  ионизационных  промежутков  (датчиков),

установленных  в  нескольких  точках  камеры,  которые

последовательно  становятся  токопроводящими  из-за  про-

двигающегося  фронта  пламени,  сделали  возможным  изу-

чение  горения  в  двигателях  с  искровым  зажиганием,

причем  полученные  результаты  оказались  в  соответствии

с  теоретически  ожидаемыми.  На  рис.  32  показаны  фото-

графии  процессов  горения,  ясно  иллюстрирующие  на-

правление  потоков,  имеющихся  в  камере  (три  различных

взрыва).  Еще  лучшие  результаты  были  получены  в  случае

применения  так  называемого  Шлирен-метода,  основанного

на  использовании  преломления  света  от  сильных  источ-

ников,  таких  как  электрические  разряды.  Так  как  сте-

пень  преломления  света  является  следствием  различий

плотности  газового  заряда,  то  оказывается  возможным

наблюдение  переменной  плотности  смеси  в  камере  сгора-

ния.  При  этом  методе  используются  короткие  выдержки
(10

-6

  сек)  и  поэтому  оказывается  возможным  наблюдение

влияния даже очень малых пульсаций в турбулизирован-





77

ной  массе  заряда  (рис.  33).  Фронт  пламени,  имеющий

наибольшие  отличия  плотности  от  остального  заряда,

оказывается, имеет большую ширину (толщину) в неко-

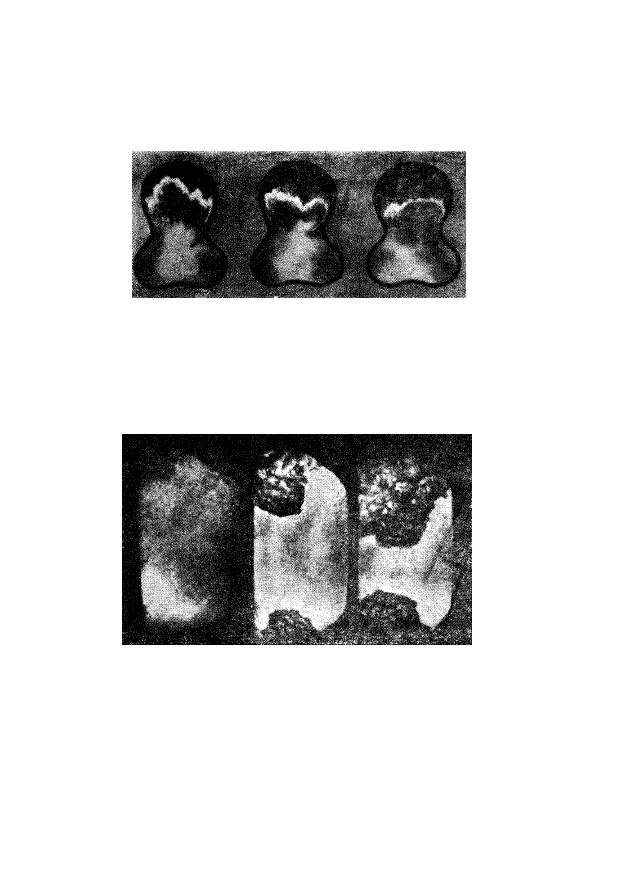

Рис. 32. Фотографии   пламени, полученные на двигателе



фирмы Дженерал Моторс, иллюстрирующие  влияние тур-



булизации заряда



торых  местах,  что  могло  бы  свидетельствовать  о  более

продолжительном  времени  реакции.  Хотя  это  находится

в соответствии с представлениями некоторых исследова-





Рис.  33.  Шлирен-фотографии,  полученные  на  двигателе

NACA  при  единичном  взрыве,  иллюстрирующие  турбулент-

ный характер горения. Использованы две свечи зажигания



телей,  более  простым  объяснением  этого  факта  может

служить  трехмерность  фронта  пламени,  регистрируемого

на  фотографиях,  что  делает  возможным  получение  ча-

стично косой его проекции.





78

151.  Использование  фотографий,  подобных  приведен-

ным  на  рис.  32,  и  диаграмм  давления,  полученных  одно-

временно  с  фотографиями,  позволило  оценить  количества

энергии,  выделенные  в  единицу  времени,  причем  для

каждого  момента  времени  общее  количество  сгоревшей

смеси  получалось  из  диаграмм  давления,  а  объем  сгоре-

вшей  смеси  определялся  по  фотографиям  [12].  Было

получено  весьма  хорошее  совпадение,  указывающее  на

то, что превращение энергии завершается уже достаточно



близко  за  фронтом  пла-

мени.  Также  было  выяв-

лено,  что  отношение  объе-

мов  газов  до  и  после  горе-

ния  находится  в  соответ-

ствии  с  термодинамическим

расчетом,

проведенным

при

помощи

графиков

Хоттеля  [13].



152.

Если

в

экспери-

ментальном

двигателе

со  степенью  сжатия  ε  =  5

на  основании  эксперимента

построить

зависимость

массы  уже  сгоревшего  за-

ряда

от

объема

заряда

после  сгорания,  то  полу-

чается  кривая  (рис.  34),  характер  протекания  которой

показывает,  что  значительная  часть  энергии  претерпевает

превращение  в  последней  части  объема  полости  камеры

сгорания.

Это

объясняется

предварительным

сжатием

несгоревшего заряда в этом объеме (см. абзац 52).



153.  Требования  к  бездетонационному  сгоранию  были

изложены  в  абзаце  9.  Из  них  здесь  одно  подчеркнем  осо-

бенно.  В  авиационном  двигателе,  например,  учитывая

необходимость  достижения  в  нем  высокой  литровой  мощ-

ности,  а  также  принимая  во  внимание  тепловую  напря-

женность,  с  одной  стороны,  упор  делается  на  достижение

высокого  наполнения  (за  счет  относительно  умеренных

скоростей  впуска)  и  снижение  тепловых  потерь  (слабая

турбулизация).  С  другой  стороны,  стремятся  достигнуть

максимальной  экономии  топлива  при  полетах  на  дальние

расстояния,  что  достигается  увеличением  степени  сжа-

тия ε и применением более стойкого к детонации (более



78

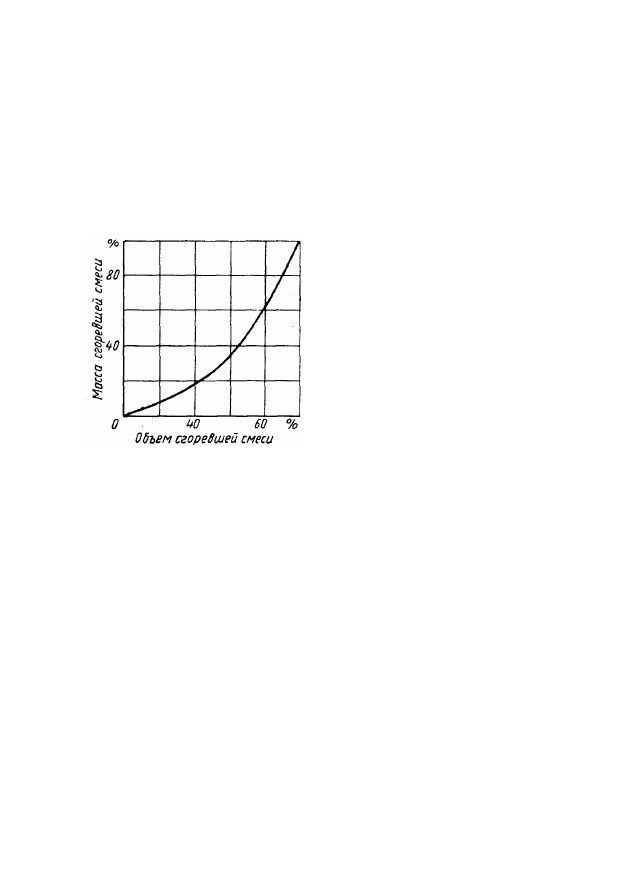

Рис 34. Зависимость между массой

и объемом сгоревшей смеси
