Раздел TS -

Поиск и устранение неисправностей двигателя Камминз серии Signature ISX/QSX

Порядок и методика поиска и устранения неисправностей

Общие сведения

Настоящее Руководство описывает некоторые неисправности, возникающие при эксплуатации двигателей, их причины, а также возможные способы устранения. Если не указано иначе, то приведенные неисправности относятся к тем, которые оператор может обнаружить и устранить самостоятельно.

< ПРЕДУПРЕЖДЕНИЕ <

Использование иных методов поиска и устранения неисправностей, НЕ описанных в настоящем Разделе, может привести к повреждению оборудования, получения персоналом травм, вплоть до смертельных. Поэтому поиском неисправностей должны заниматься подготовленные и опытные механики. Проконсультируйтесь в местном авторизованном сервис-центре Камминз относительно диагностики и ремонта, неописанных в настоящем Руководстве и не перечисленных в данном Разделе. Перед тем, как приступить к поиску неисправностей, ознакомьтесь с Общими указаниями по мерам безопасности в Разделе i настоящего Руководства.

При поиске неисправностей следуйте приведенным ниже рекомендациям:

• Перед тем, как приступить к работе, тщательно изучите неисправность

• Обратитесь к схемам двигателя

• Выполните вначале самые простые и наиболее логические операции

• Установите характер неисправности и устраните ее

Карты поиска и устранения неисправностей двигателя Камминз серии Signature ISX/QSX

Общие сведения

Карты служат пособием при диагностике характерных неисправностей двигателя. Внимательно прочитайте каждый ряд, двигаясь по карте последовательно сверху вниз в направлении, указанном стрелками. В правой колонке приведены меры по устранению той или иной причины неисправности или отказа.

< ПРЕДУПРЕЖДЕНИЕ <

Поиск неисправностей сопряжен с риском повреждения оборудования, получения персоналом травм, вплоть до смертельных. Поэтому поиском неисправностей должны заниматься подготовленные и опытные механики.

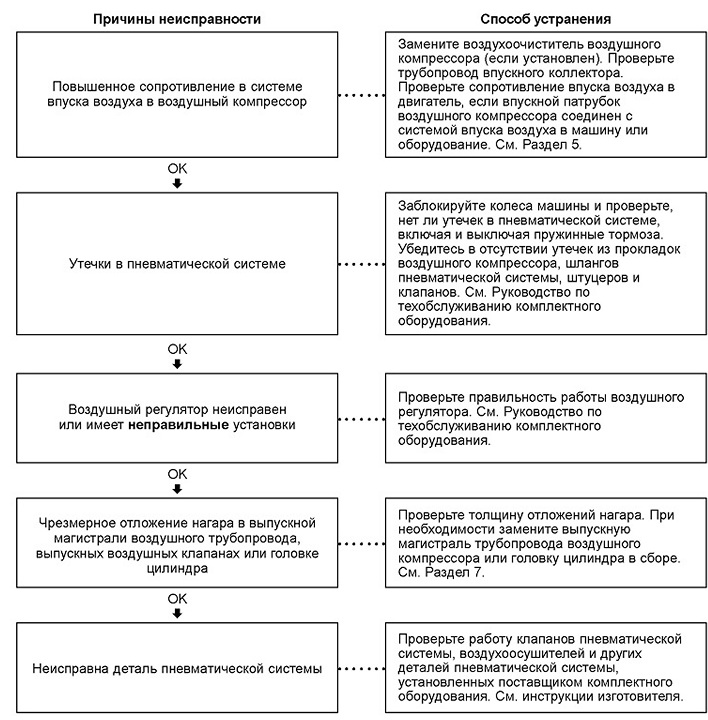

Давление воздуха, создаваемое воздушным компрессором, растет медленно

Блок-схема поиска неисправностей t004

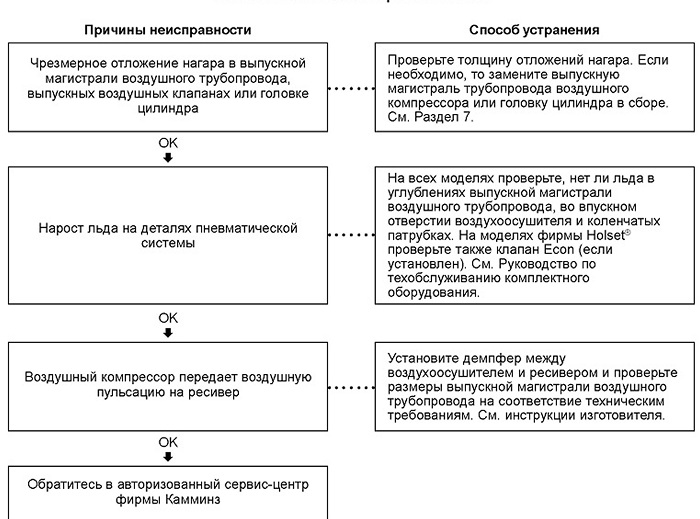

Чрезмерный шум при работе воздушного компрессора Блок-схема поиска неисправностей t006

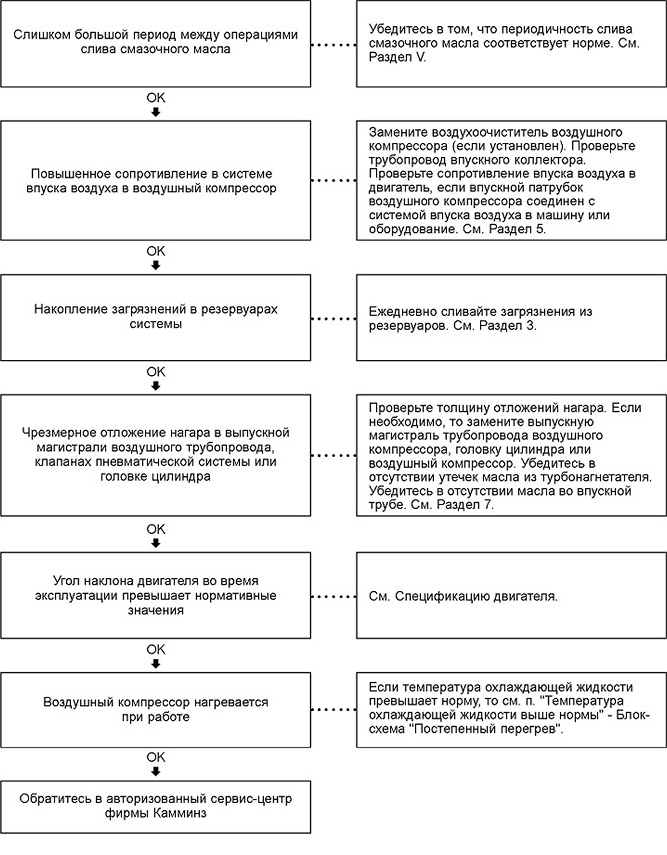

Воздушный компрессор засасывает излишки смазочного масла в пневматическую систему

Блок-схема поиска неисправностей t007

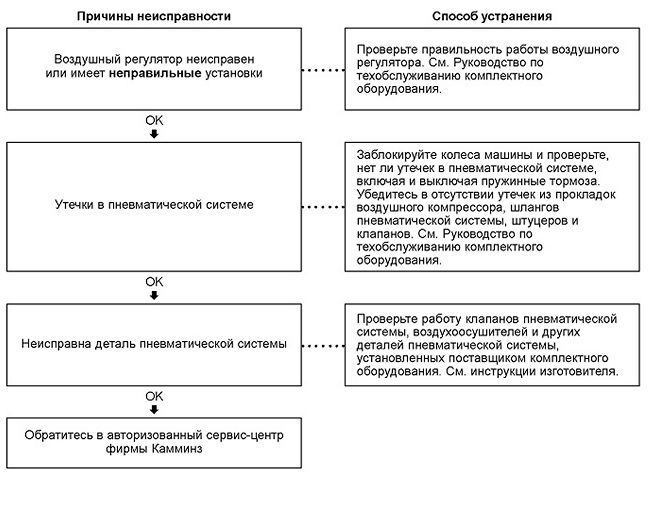

Воздушный компрессор не прекращает закачку воздуха
Блок-схема поиска неисправностей t010
