Функциональные схемы систем двигателя Камминз серии Signature ISX/QSX

На следующих рисунках показана циркуляция в системах двигателя. Некоторые узлы и детали могут отличаться в зависимости от назначения и особенностей установки двигателя, но принципиальная схема циркуляции остается одной и той же. Перечень приведенных систем двигателя:

• Топливная система

• Система смазки

• Система охлаждения

• Система впуска воздуха

• Система выпуска отработавших газов

• Пневмосистема

• Тормозная система двигателя.

Знание систем двигателя может пригодиться в поиске и устранении неисправностей, при эксплуатации и техническом обслуживании двигателя.

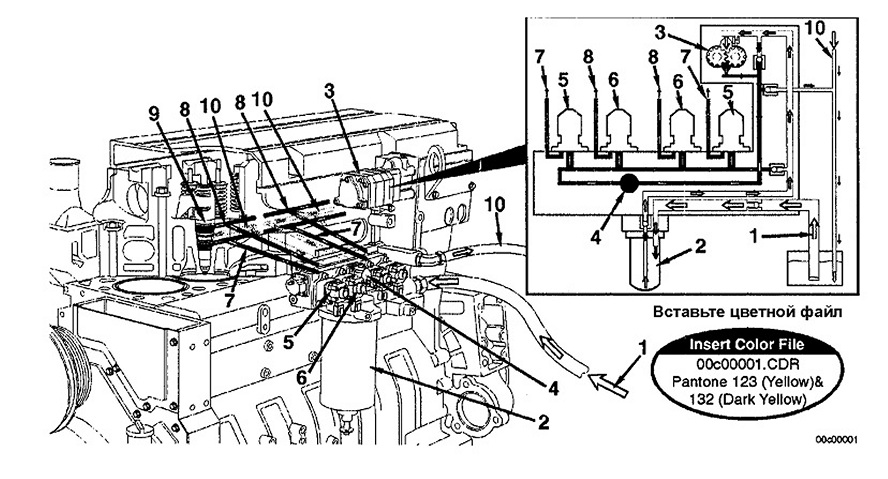

Схема контура, топливная система двигателя Камминз серии Signature ISX/QSX

1. Подача топлива из бака

2. Топливный фильтр

3. Шестеренчатый насос

4. Клапан отключения подачи топлива

5. Исполнительное устройство магистрали высокого давления

6. Исполнительное устройство момента впрыска

7. Подача от магистрали высокого давления к форсунке

8. Подача топлива к форсунке

9. Форсунка

10. Слив топлива в топливный бак

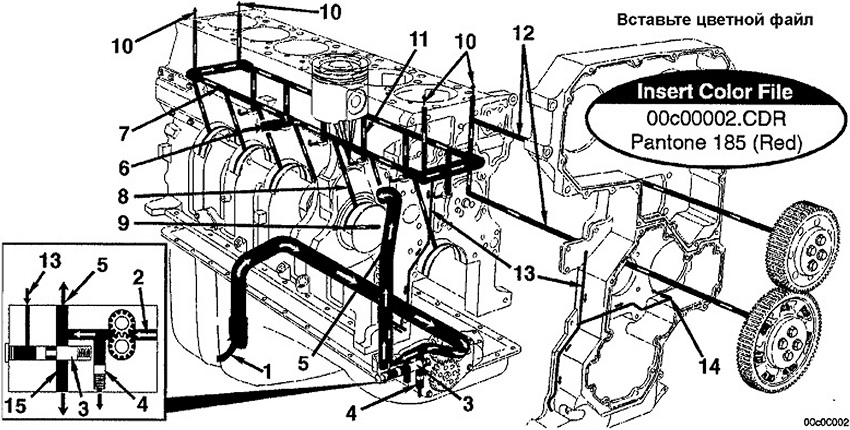

Схема циркуляции, система смазки

1. Подача смазочного масла от поддона картера через всасывающую трубку

2. Подача масла от всасывающей трубки к масляному насосу

3. Регулятор давления

4. Разгрузочный клапан высокого давления

5. Подача масла от масляного насоса к корпусу маслоохладителя/головки фильтра

6. Обратный поток масла от корпуса маслоохладителя/головки фильтра к главной масляной магистрали

7. Главная масляная магистраль

8. Подача масла к коренному подшипнику

9. Подача масла от коренного подшипника к коленчатому валу

10. Подача масла к головке цилиндра

11. Подача масла к распылителю охлаждения поршня

12. Подача масла к промежуточным шестерням

13. Перекачка масла из главной масляной магистрали

14. Подача масла к воздушному компрессору

15. Насос регулятора канала измерения давления масла для впуска

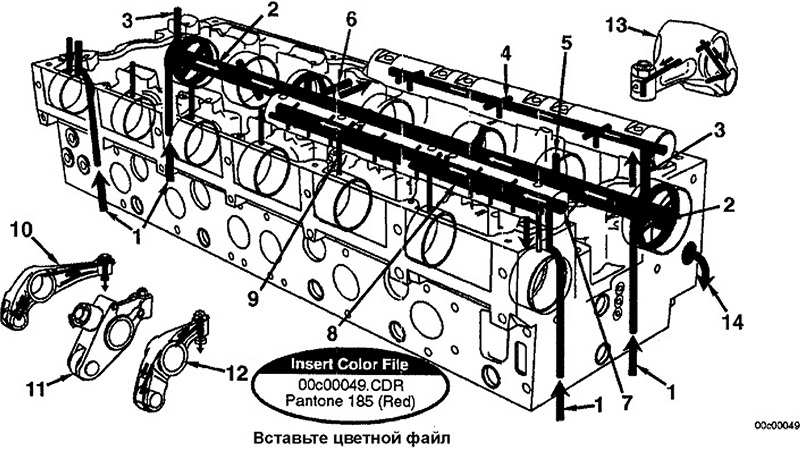

Схема циркуляции, система смазки

1. Подача смазочного масла от блока цилиндров к головке цилиндра

2. Подача масла вокруг головки с пазом к распределительному валу с отверстиями и осям коромысел

3. Подача масла к осям коромысел форсунок

4. Подача масла к коромыслам форсунок

5. Подача масла к опорным подшипникам распределительного вала форсунок

6. Подача масла к топливному насосу

7. Подача масла к осям коромысел клапанов

8. Подача масла к коромыслам клапанов

9. Подача масла к опорным подшипникам распределительного вала клапанов

10. Коромысло впускного клапана

11. Коромысло тормоза двигателя

12. Коромысло выпускного клапана

13. Коромысло форсунки

14. Слив масла с верхней части двигателя (передней и задней части).

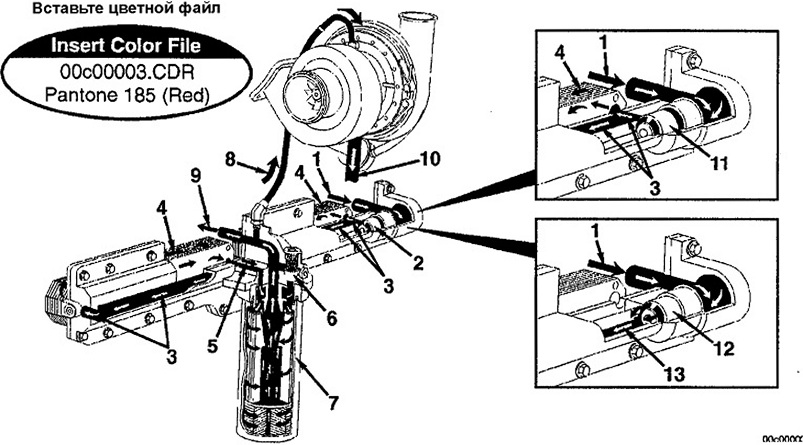

Схема циркуляции, система смазки

1. Подача смазочного масла от масляного насоса

2. Термостат

3. Перепускной контур маслоохладителя

4. Подача масла через маслоохладители

5. Возврат потока к головке фильтра

6. Перепускной клапан фильтра

7. Масляный фильтр

8. Подача масла к турбонагнетателю

9. Подача масла в главную магистраль

10. Слив масла из турбонагнетателя

11. Термостат открыт - масло поступает через маслоохладители

12. Термостат закрыт - масло поступает непосредственно в масляный фильтр

13. Подача масла в масляный фильтр

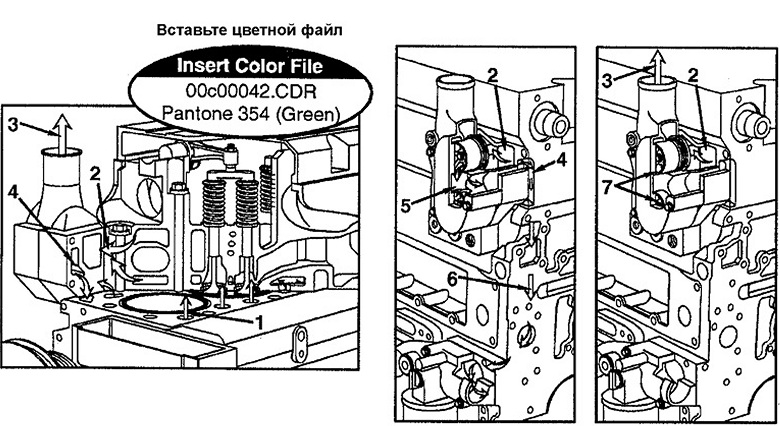

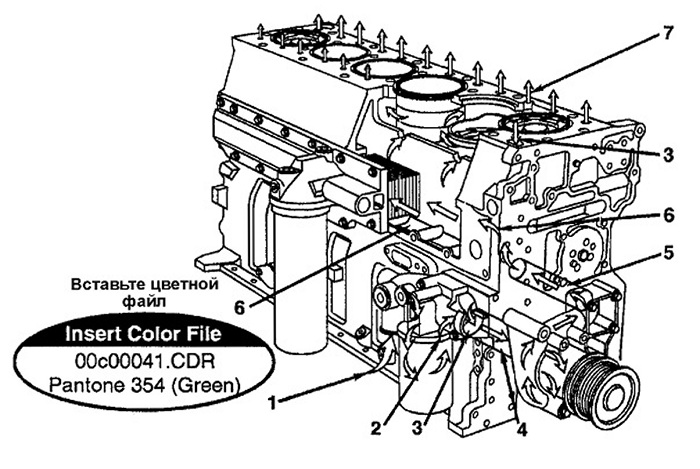

Схема циркуляции, система охлаждения

1 Впуск охлаждающей жидкости

2 Подача охлаждающей жидкости из фильтра охлаждающей жидкости

3Перепускной контур охлаждающей жидкости из термостата

4 Подача охлаждающей жидкости на водяной насос
5 Подача охлаждающей жидкости из водяного насоса

6 Подача охлаждающей жидкости через маслоохладитель

7 Подача охлаждающей жидкости на головку цилиндра

Схема циркуляции, система охлаждения

1 Подача охлаждающей жидкости от блока цилиндров к головке цилиндра

2 Подача охлаждающей жидкости из головки цилиндра на корпус термостата

3 Подача охлаждающей жидкости в радиатор

4 Перепускной канал для охлаждающей жидкости
5 Перепускной канал подачи охлаждающей жидкости на водяной насос

6 Перепускной канал подачи охлаждающей жидкости закрыт

7 Термостаты

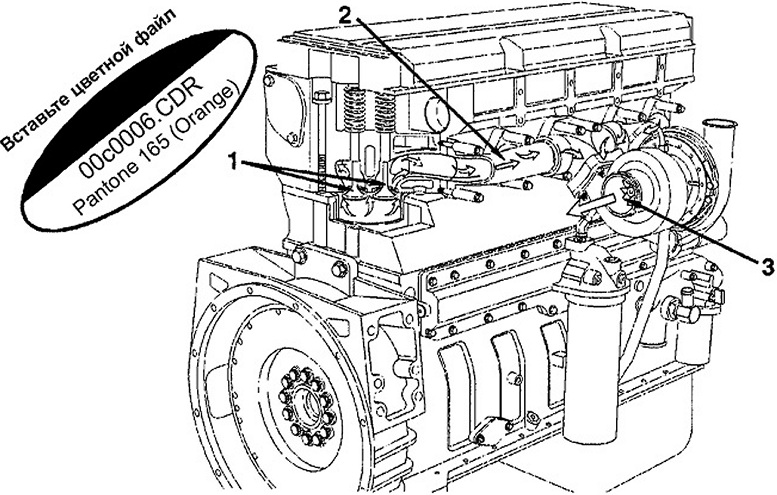

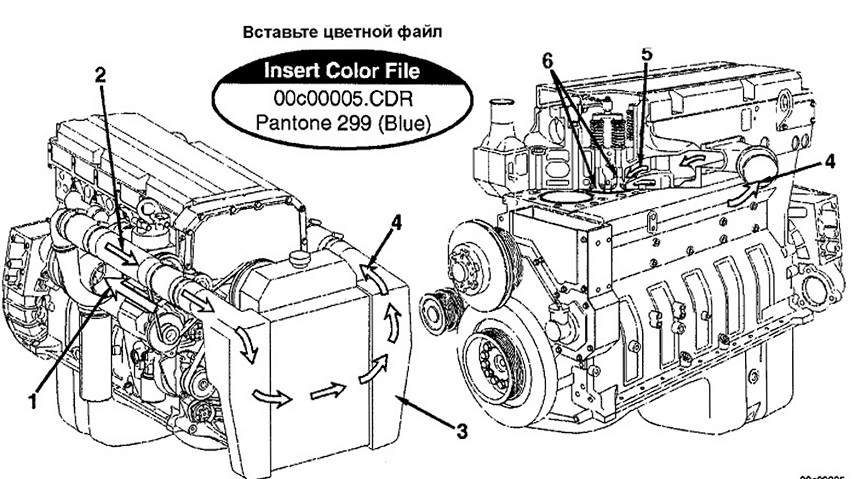

Схема контура, система впуска воздуха

1. Впускной воздушный патрубок к турбонагнетателю

2. Воздух из турбонагнетателя в воздушный вторичный охладитель

3. Воздушный вторичный охладитель

4. От воздушного вторичного охладителя к впускному коллектору

5. Отверстие впускного клапана

6. Впускные клапаны

Схема контура, система выпуска отработавших газов

1. Отверстия выпускного клапана

2. Выхлопной коллектор
3. Турбина турбонагнетателя

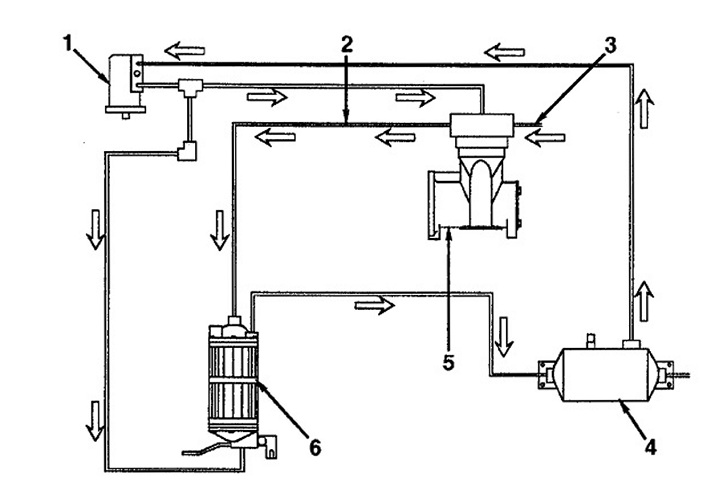

Схема циркуляции, пневмосистема

1 Регулятор

2 Выпуск

3 Впуск

4 Резервуар ресивера

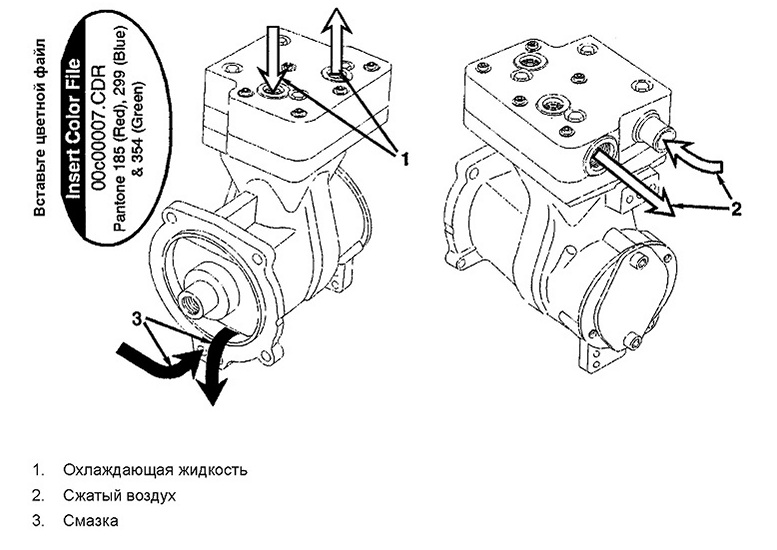

5 Воздушный компрессор

6 Воздухоосушитель
