Промышленные двигатели Cummins M11 (система STC, Select Plus). Инструкция - часть 20

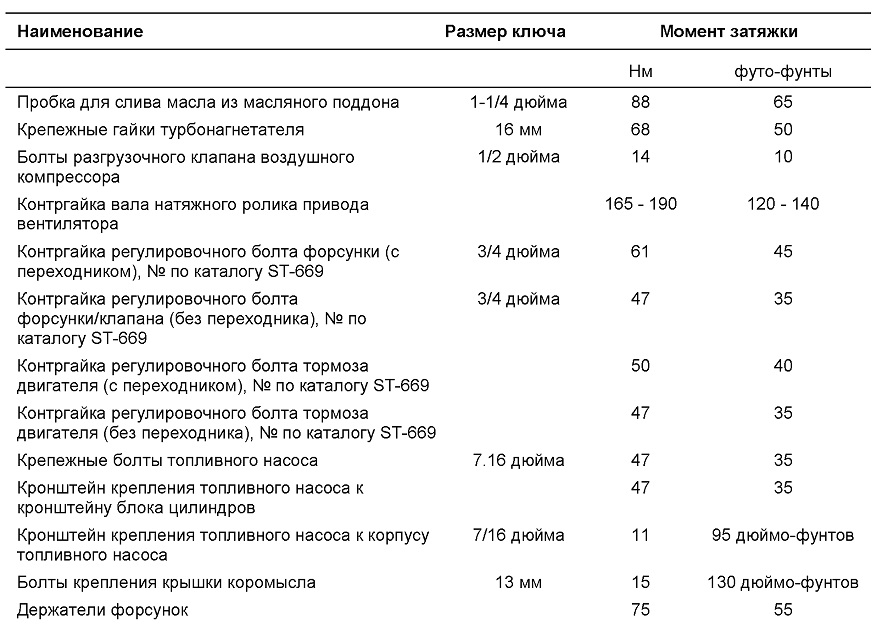

Значения моментов затяжки узлов и комплектующих двигателя
Пробка для слива масла из масляного поддона 1-1/4 дюйма
Крепежные гайки турбонагнетателя 16 мм
Болты разгрузочного клапана воздушного 1/2 дюйма
компрессора
Контргайка вала натяжного ролика привода
вентилятора
Контргайка регулировочного болта форсунки
переходником), № по каталогу ST-669
Контргайка регулировочного болта 3/4 дюйма
форсунки/клапана (без переходника), № по каталогу ST-669
Контргайка регулировочного болта тормоза
двигателя (с переходником), № по каталогу ST-669
Контргайка регулировочного болта тормоза
двигателя (без переходника), № по каталогу ST-669
Крепежные болты топливного насоса
Кронштейн крепления топливного насоса к
кронштейну блока цилиндров
Кронштейн крепления топливного насоса к корпусу
топливного насоса
Болты крепления крышки коромысла
Держатели форсунок
Маркировка болтов и моменты затяжки
Общие сведения
При замене болтов используйте болты тех же размеров
и прочности, что и у заменяемых болтов. Использование несоответствующих
болтов может привести к повреждению двигателя.
Болты и гайки с метрической резьбой идентифицируются по номеру класса,
отштампованному на головке болта или на поверхности гаек. Применяемые в
США болты с неметрической резьбой обозначаются при помощи радиальных
рисок, отштампованных на головке болта.

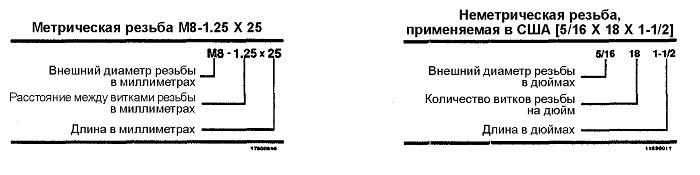

Приводимые ниже примеры показывают, каким образом осуществляется
обозначение болтов.
ПРИМЕЧАНИЯ:
1. Всегда руководствуйтесь значениями момента затяжки, указанными в
приводимых ниже таблицах, если данные по конкретным моментам затяжки
отсутствуют.
2. Не используйте эти моменты затяжки вместо указанных в других Разделах
настоящего Руководства.
3. Приведенные в таблице моменты затяжки рассчитаны для болтов со
смазываемой резьбой.
4. Если значение момента затяжки в футо-фунтах менее 10, то переведите
футо-фунты в дюймо-фунты для получения более точного момента затяжки при
помощи ключа, оттарированного в дюймо-фунтах. Пример: 6 футо-фунтов
равняются 72 дюймо-фунтам.

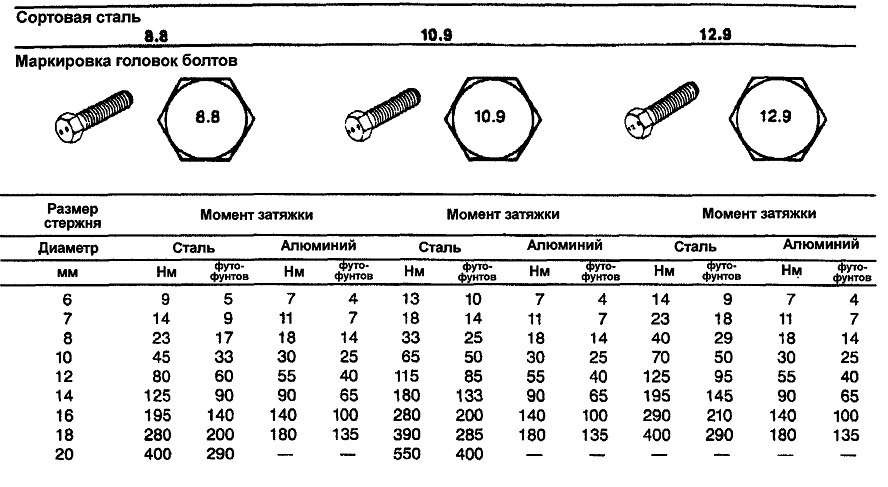

Маркировка болтов и моменты затяжки - Метрическая резьба

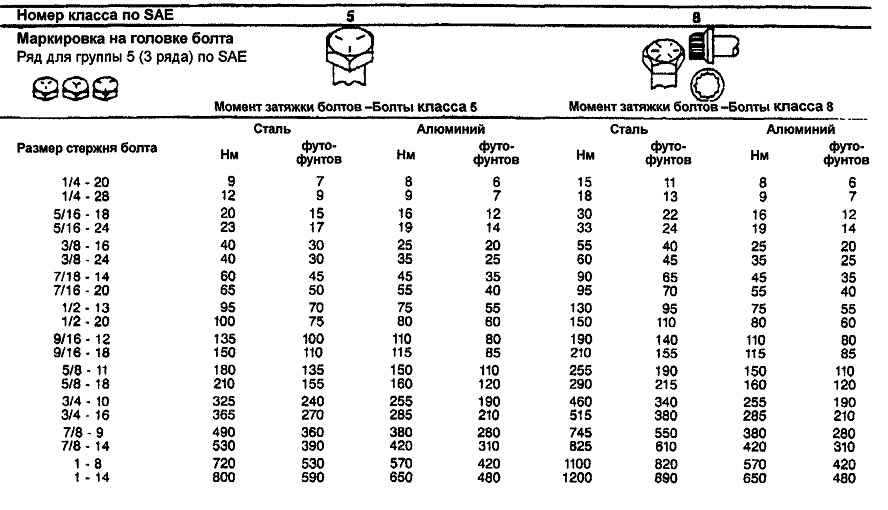

Маркировка болтов и моменты затяжки - Неметрическая резьба, применяемая в США
Гарантия
Содержание раздела
Стр.
Двигатели для промышленного оборудования (США и
Канада).............................................................W-1

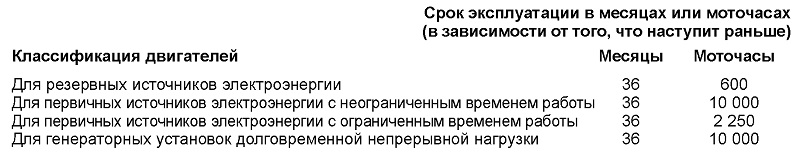

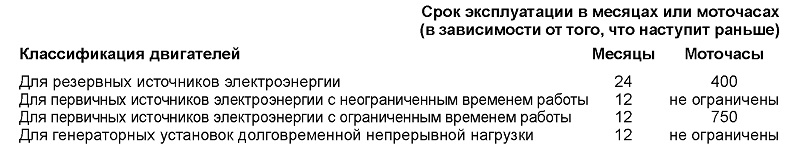

Двигатели для приводов генератора (международный
рынок)...............................................................W-7
Гарантия на систему контроля токсичных выбросов в атмосферу,
действующая на территории Калифорнии, двигатели для внедорожного
оборудования..........W-10
Двигатели для промышленного оборудования (США и
Канада) Распостранение гарантии Подпадающая под гарантию продукция
Настоящая гарантия распостраняется на новые двигатели, проданные фирмой
Камминз и поставленные первому пользователю, начиная с 1 апреля 1999 г.
и позднее, которые используются на различном промышленном оборудовании в
США* и Канаде, за исключением судовых двигателей, двигателей приводов
генераторов и двигателей, используемых в некоторых видах военной
техники, для которых гарантийные обязательства несколько отличаются от
изложенных ниже положений.
Основная гарантия на двигатель
Данная гарантия охватывает любые неисправности двигателя в условиях
нормальной эксплуатации и обслуживания, вызванные каким-либо дефектом
материала или качеством заводской сборки (допустимые неисправности,
подпадающие под действие гарантии).
Гарантийные обязательства вступают в силу при продаже двигателя фирмой
Камминз. Гарантийные обязательства действуют в течение двух лет или 2000
моточасов в зависимости от того, что наступит раньше, начиная либо с
момента поставки двигателя первому пользователю, либо с момента, когда
изделие впервые сдается в аренду, лизинг или для временного
использования, или с момента, когда двигатель отработал 50 моточасов в
демонстрационных целях в зависимости от того, какое из трех
вышеуказанных событий наступит раньше. Если указанный выше предел в 2000
моточасов превышен в течение первого года эксплуатации, то гарантийные
обязательства продолжают действовать до конца первого года.
Продленная гарантия на основные узлы двигателя
Продленная гарантия на основные узлы двигателя распостраняется на
покрываемые гарантией неисправности блока цилиндров, распределительного
вала, коленчатого вала и шатунов (гарантийные детали).
На неисправности вкладышей и подшипников гарантия не распостраняется.
Настоящая гарантия вступает в силу с момента истечения срока основной
гарантии на двигатель и заканчивается через три года или 10000 моточасов
с момента поставки двигателя первому пользователю, или с момента, когда
изделие впервые сдано в аренду, лизинг или для временного использования,
или с момента, когда двигатель отработал 50 моточасов в демонстрационных
целях в зависимости от того, какое из трех вышеуказанных событий
наступит раньше.
Потребительские изделия
Гарантия на потребительские изделия в США имеет ОГРАНИЧЕНИЯ. ФИРМА
КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ. Любые
подразумеваемые гарантии, распространяющиеся на потребительские изделия
в США, прекращают свое действие одновременно с окончанием действия
прямых гарантий, применимых к данному изделию. В США некоторые штаты не
допускают исключения возмещения за случайный или косвенный ущерб или
ограничений на продолжительность подразумеваемой гарантии, поэтому
вышеуказанные ограничения или исключения могут быть неприменимы в Вашем
случае.
Данные гарантийные обязательства предоставляются всем владельцам в
цепочке распределения, причем гарантия распространяется на всех
последующих владельцев до истечения сроков действия гарантийных
обязательств.
Обязательства фирмы Камминз
В течение срока основной гарантии на двигатель
Фирма Камминз оплачивает запасные части и работы, необходимые для
устранения повреждения двигателя, вызванного покрываемой гарантией
неисправностью.
Фирма Камминз оплачивает моторное масло, антифриз, элементы фильтра и
другие расходные материалы для техобслуживания, которые нельзя повторно
использовать из-за возникновения какой-либо покрываемой гарантией
неисправности.
Фирма Камминз в разумных пределах оплачивает расходы на командирование
механиков к месту эксплуатации оборудования и обратно, включая питание,
транспортные расходы и проживание, если ремонт производится на месте.
Фирма Камминз в разумных пределах оплачивает работы по снятию и
установке двигателя при устранении неисправности по гарантии.
В течение срока продленной гарантии на основные узлы двигателя
Фирма Камминз оплачивает ремонт или, по своему усмотрению, замену
дефектной гарантийной детали, а также замену любой гарантийной детали,
поврежденной в результате возникновения покрываемой гарантией
неисправности из-за дефектной гарантийной детали.
Ответственность владельца
В течение срока основной гарантии на двигатель
Владелец оплачивает моторное масло, антифриз, элементы фильтра и другие
расходные материалы для техобслуживания, используемые при гарантийном
ремонте, за исключением тех случаев, когда эти расходные материалы
нельзя повторно использовать из-за возникновения какой-либо покрываемой
гарантией неисправности.
В течение срока продленной гарантии на основные узлы двигателя
Владелец оплачивает все работы, необходимые для ремонта двигателя,
включая работы по снятию и установке двигателя. Если фирма Камминз
сочтет целесообразным произвести ремонт какой-либо детали, а не заменять
ее новой, то владелец не оплачивает работы по ремонту такой детали.
Владелец оплачивает все детали, необходимые для ремонта, за исключением
дефектной гарантийной детали или любой гарантийной детали, поврежденной
в результате возникновения какой-либо покрываемой гарантией
неисправности из-за дефектной гарантийной детали.
Владелец оплачивает моторное масло, антифриз, фильтрующие элементы и
другие расходные материалы для техобслуживания, использованные при
устранении какой-либо неисправности по гарантии.
В течение срока основной гарантии на двигатель и продленной гарантии на
основные узлы двигателя
Владелец отвечает за эксплуатацию и техническое обслуживание двигателя,
как это изложено в соответствующем Руководстве по эксплуатации и
техобслуживанию двигателей Камминз. Владелец также отвечает за
предоставление доказательств выполнения всех рекомендованных операций
технического обслуживания.
Перед истечением срока действия соответствующих гарантийных обязательств
владелец должен уведомить дистрибьютора фирмы Камминз, авторизованного
дилера или иной сервисный центр, одобренный фирмой Камминз, о любой
покрываемой гарантией неисправности и доставить изделие для ремонта в
таком сервисном центре. Центры по ремонту и обслуживанию двигателей
Камминз на территории США и Канады перечислены в Справочнике
авторизованных дилеров промышленного оборудования фирмы Камминз.
Владелец оплачивает расходы на связь, питание, проживание и другие
подобные расходы, понесенные при устранении неисправности по гарантии.
Владелец оплачивает ремонты, не связанные с двигателем, расходы,
вызванные простоем оборудования и повреждением груза, штрафы, все
применимые налоги, все хозяйственные издержки и другие потери, вызванные
какой-либо неисправностью по гарантии.
Ограничения
Фирма Камминз не несет ответственности за неисправности или поломки,
возникшие по причинам, которые фирма Камминз определяет как неправильная
эксплуатация или халатность, в том числе таким, как: эксплуатация без
соответствующей охлаждающей жидкости или моторного масла; перерасход
топлива; превышение максимальной частоты вращения двигателя;
некачественное техобслуживание систем смазки, охлаждения и впуска
воздуха; несоблюдение условий хранения, запуска, прогрева, обкатки или
остановки двигателя; несанкционированная модификация двигателя. Фирма
Камминз также не отвечает за неисправности, вызванные использованием
несоответствующего типа масла или вида топлива или наличием в топливе
или масле воды, грязи и других загрязняющих веществ.
Вспомогательное оборудование, кроме муфт сцепления и фильтров,
поставляемое фирмой Камминз как часть силовых установок или пожарных
насосов (комплектные блоки), и на котором имеется имя другой фирмы,
обеспечивается гарантией на срок действия основной гарантии на
двигатель.
Вспомогательное оборудование, кроме силовых установок и пожарных
насосов, на котором имеется имя другой фирмы, не покрывается гарантией
на срок действия основной гарантии на двигатель. Данная категория не
покрываемых гарантией узлов включает, но не ограничивается следующими
узлами: генераторы, стартеры, вентиляторы**, компрессоры кондиционеров,
муфты сцепления, фильтры, коробки передач, гидротрансформаторы, насосы
рулевого механизма, приводы вентилятора производства других компаний,
рабочие тормоза двигателей и воздушные компрессоры.
Узлы двигателей Камминз, оборудованные электронными компьютерными
системами защиты Compusave, покрываются отдельной гарантией.
Перед подачей рекламации о повышенном расходе масла владелец должен
представить соответствующие документы, подтверждающие, что расход масла
превышает опубликованные фирмой Камминз нормативные величины.
Выход из строя ремней и шлангов, поставленных фирмой Камминз, не
обеспечивается гарантией после первых 500 моточасов или года
эксплуатации в зависимости от того, что наступит раньше.
Деталями, используемыми для устранения какой-либо покрываемой гарантией
неисправности, могут быть новые фирменные детали Камминз,
восстановленные с согласия фирмы Камминз детали или отремонтированные
детали. Фирма Камминз не несет ответственности за неисправности,
возникшие в результате использования деталей, использование которых не
было согласовано с фирмой Камминз.
Новая фирменная деталь или деталь, восстановленная
с согласия фирмы Камминз, которая использовалась для ремонта какой-либо
покрываемой гарантией неисправности, предполагает идентичность
замененной детали и обеспечивается гарантийными обязательствами на
оставшийся срок.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ФИРМЫ КАММИНЗ НЕ РАСПРОСТРАНЯЮТСЯ НА ИЗНОС
ПОКРЫВАЕМЫХ ГАРАНТИЕЙ ДЕТАЛЕЙ.
ФИРМА КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ.
ДАННЫЕ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ ГАРАНТИЯМИ,
ПРЕДОСТАВЛЯЕМЫМИ ФИРМОЙ КАММИНЗ В ОТНОШЕНИИ СВОИХ ДВИГАТЕЛЕЙ. ФИРМА
КАММИНЗ НЕ ДАЕТ НИКАКИХ ДРУГИХ ПРЯМЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, А
ТАКЖЕ ГАРАНТИЙ ТОВАРНОГО СОСТОЯНИЯ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННЫХ
ЦЕЛЕЙ.
Настоящая гарантия предоставляет владельцу особые юридические права, но
владельцу могут предоставляться и другие права, которые отличаются друг
от друга в каждом штате.
Гарантия на величину токсичных выбросов в
атмосферу
Подпадающая под гарантию продукция
Настоящая гарантия относится к новым двигателям, проданным фирмой
Камминз, которые используются в США* в промышленном оборудовании. Данная
гарантия распространяется на двигатели, поставленные последнему
покупателю, начиная с 1 апреля 1999 г. и позднее для двигателей
мощностью не более 750 л.с. и начиная с 1 января 2000 г. и позднее для
двигателей мощностью 751 л.с. и выше.
Распостранение гарантии
Фирма Камминз гарантирует последнему и каждому последующему покупателю,
что двигатель разработан, изготовлен и оборудован таким образом, что на
момент продажи его фирмой Камминз он соответствует всем Федеральным
нормативам по токсичным выбросам в атмосферу в США, установленным на
момент изготовления двигателя и что в двигателе отсутствуют дефекты
материала и дефекты, связанные с качеством заводской сборки, которые
могли бы стать причиной нарушения данных нормативов в течение периодов
времени, превышающих нижеприведенные: (А) Пять лет или 3000 моточасов
эксплуатации в зависимости от того, то наступит раньше, отсчитываемые от
момента поставки двигателя последнему покупателю, или (B) Основная
гарантия на двигатель.
Если оборудование, на котором установлен двигатель, зарегистрировано в
штате Калифорния, то двигатель обеспечивается отдельной гарантией на
величину токсичных выбросов в атмосферу, действующую на территории штата
Калифорния.
Ограничения
Неисправности, не связанные с дефектами материала или качеством
заводской сборки, не покрываются настоящей гарантией.
Фирма Камминз не несет ответственности за неисправности или поломки,
возникшие по причинам, которые фирма Камминз определяет как неправильная
эксплуатация или халатность, в том числе таким, как: эксплуатация с
использованием охлаждающей жидкости или моторного масла
несоответствующей марки; перерасход топлива; превышение максимальной
частоты вращения двигателя; некачественное техобслуживание систем
смазки, охлаждения и впуска воздуха; несоблюдение условий хранение,
запуска, прогрева, обкатки и остановки двигателя; несанкционированная
модификация двигателя. Фирма Камминз также не несет ответственности за
неисправности, вызванные использованием неправильного типа масла или
вида топлива, или наличием в топливе или масле воды, грязи и других
загрязняющих веществ.
Фирма Камминз не оплачивает ремонты, не связанные с двигателем, расходы,
вызванные простоем оборудования и повреждением груза, штрафы, все
применимые налоги, все хозяйственные издержки и другие потери, вызванные
какой-либо покрываемой гарантией неисправностью.
ФИРМА КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЙ ИЛИ КОСВЕННЫЙ УЩЕРБ.
* Включая Американское Самоа, Содружество Северных Марианских Островов,
Гуам, Пуэрто-Рико и Виргинские острова США.
** Генераторы, стартеры и вентиляторы ЗАКРЫТЫ кожухами на протяжении
основного срока гарантии на двигатели B3.3.
Двигатели для приводов генератора (международный рынок)
Гарантия на двигатель
Настоящая гарантия распространяется на двигатели, проданные фирмой
Камминз и поставленные первому пользователю начиная с 1 апреля 1999 г и
позднее, которые используются в приводах генераторных установок в любой
точке земного шара, где имеется одобренная фирмой Камминз система
обслуживания. Такие двигатели будут классифицироваться следующим
образом:
Резервные источники электроэнергии
Эти двигатели применяются для аварийных источников электроэнергии,
работающих в течение времени, когда основной источник электроэнергии
отключен. Для таких генераторных установок не предусмотрен режим
перегрузки. Резервные источники электроэнергии ни при каких
обстоятельствах не допускают параллельной работы с основным источником
электроснабжения. Такая установка должна применяться там, где имеется
надежный основной источник электроэнергии. Двигатель резервного
источника электроэнергии должен быть рассчитан на средний коэффициент
нагрузки до 80% при общей продолжительности работы до 200 моточасов в
год. Это условие включает в себя не более 25 моточасов работы в год в
режиме резервного источника тока. Резервный режим работы следует
применять лишь в аварийных случаях при отключениях нормального
электроснабжения. Отключения основной сети электроснабжения,
согласованные и оговоренные с энергоснабженческой организацией, не
относятся к аварийному режиму работы.
Первичные источники электроэнергии с неограниченным временем работы
Двигатели для таких генераторных установок способны работать
неограниченное количество моточасов в год в режиме переменных нагрузок.
Средняя переменная нагрузка не должна превышать 70% от номинальной
мощности первичного источника электроэнергии в течение любого периода
эксплуатации продолжительностью 250 моточасов. Общее время работы при
100% первичной мощности не должно превышать 500 моточасов в год.
В течение одного часа за 12 моточасов работы допускается 10% перегрузка.
Общее время работы при 10% перегрузке не должно превышать 25 моточасов в
год.
Первичные источники электроэнергии с ограниченным временем работы
Двигатели для генераторных установок такой классификации способны
работать ограниченное количество моточасов в год при неизменяемой
нагрузке. Они предназначены для использования в условиях, когда
оговариваются и согласовываются периоды отключения основной сети
электроснабжения, вызванные, например, сокращением подачи энергии от
электростанций общего пользования. Эти установки могут работать
параллельно основному источнику электроснабжения до 750 моточасов в год
при уровне мощности, которая не превышает номинального значения
генераторной установки.
Первичные источники электроэнергии с ограниченным временем работы
отличаются от первичных источников электроэнергии с неограниченным
временем работы тем, что даже при одинаковой максимальной выходной
мощности двигателей для обоих типов первичные источники электроэнергии с
ограниченным временем работы позволяют подключаться параллельно основной
сети энергоснабжения и работать при этом на полной номинальной мощности,
которая при этом никогда не должна превышать номинального значения.
Генераторные установки долговременной непрерывной нагрузки
Двигатели такой классификации предназначены для генераторных установок,
вырабатывающих электроэнергию как основной источник энергоснабжения при
постоянной 100% нагрузке и неограниченном количестве моточасов работы в
год. Для этой классификации перегрузка не предусмотрена.
Двигатели для установок долговременной непрерывной нагрузки отличаются
от двигателей для первичных источников электроэнергии с неограниченным
временем работы тем, что номинальное значение мощности для первых
значительно ниже чем для вторых. Генераторные установки долговременной
непрерывной нагрузки не имеют ограничений по коэффициенту нагрузки или
применению.
Степень покрытия
Основная гарантия на двигатель
Эта гарантия охватывает любые отказы двигателя в условиях нормальной
эксплуатации и обслуживания, вызванные каким-либо дефектом материала или
качеством заводской сборки (допустимые отказы).
Охват гарантией начинается при продаже двигателя фирмой Камминз и
продолжается в течение срока, предусмотренного для каждого типа
установки в приведенной далее таблице. Срок действия гарантии начинается
или со дня поставки двигателя первому пользователю, или с даты, когда
изделие впервые сдано в аренду, лизинг или для временного использования,
либо с даты, когда двигатель отработал 50 моточасов, в зависимости от
того, что наступит раньше.
Основная гарантия на двигатель
Продленная гарантия на главные части двигателя
Продленная гарантия на главные части двигателя применима к двигателям,
кроме серий В и С, и относится к допустимым отказам в отношении блока
цилиндров, распределительного вала, коленчатого вала и шатунов
(обеспеченные гарантией детали). Отказы вкладышей и подшипников
гарантией не обеспечиваются. Охват этой гарантией начинается с момента
окончания основной гарантии на двигатель и продолжается в течение срока,
оговоренного в приведенной ниже таблице. Срок действия этой гарантии
начинается или с даты поставки двигателя первому пользователю, или с
даты, когда изделие впервые сдано в аренду, лизинг или для временного
использования, либо с даты, когда наработка двигателя составила 50
моточасов, в зависимости от того, какое из вышеуказанных трех событий
наступило раньше.
Продленная гарантия на основные части двигателя
Потребительские изделия
Эта гарантия на потребительские изделия для США имеет ОГРАНИЧЕНИЯ.
КАММИНЗ НЕ ОТВЕЧАЕТ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ. Любые
подразумеваемые гарантии, применимые к потребительским изделиям,
прекращают свое действие одновременно с окончанием точно выраженных
гарантий, применимых к таким изделиям. В США некоторые штаты не
допускают исключения косвенных или подразумеваемых возмещений ущерба или
ограничений на то, как долго длится подразумеваемая гарантия, поэтому
вышеуказанные ограничения или исключения к Вам применяться не могут.
Данные гарантийные обязательства предоставляются для всех владельцев в
цепочке распределения, причем охват гарантией продолжается для всех
последующих владельцев до конца сроков, охватываемых такими гарантийными
обязательствами.
Ответственность фирмы Камминз
В течение срока основной гарантии на двигатель
Камминз оплачивает все детали и трудозатраты, необходимые для ремонта
поврежденного двигателя в результате какого-либо допустимого отказа.
Камминз оплачивает моторное масло, антифриз, фильтрующие элементы,
ремни, шланги и другие расходные материалы для техобслуживания, которые
нельзя повторно использовать из-за какого-либо допустимого отказа.
Камминз оплачивает в разумных пределах затраты на командирование
механиков на место эксплуатации двигателя, включая питание, транспортные
расходы и проживание, когда ремонт производится в месте возникновения
отказа.
Камминз оплачивает в разумных пределах стоимость трудозатрат, связанных
с демонтажем и монтажом двигателя при его гарантийном ремонте.
В течение срока продленной гарантии на главные части двигателя
Камминз оплачивает ремонт либо замену дефектной обеспеченной гарантией
детали, а также замену любой обеспеченной гарантией детали, которая была
повреждена из-за отказа другой дефектной детали, обеспеченной гарантией.
Ответственность владельцев
В течение срока основной гарантии на двигатель
Владелец отвечает за стоимость моторного масла, антифриза, фильтрующих
элементов и других расходных материалов для техобслуживания,
используемых в ходе ремонта, если такие материалы могут повторно
использоваться вследствие допустимого отказа.
В течение срока продленной гарантии на главные части двигателя
Владелец отвечает за стоимость всех трудозатрат, необходимых для ремонта
двигателя, включая стоимость трудозатрат на демонтаж и монтаж двигателя.
Если Камминз сочтет целесообразным отремонтировать какую-либо деталь, а
не заменять ее на новую, то владелец не несет ответственности за
трудозатраты, необходимые для ремонта такой детали.
Владелец отвечает за стоимость всех деталей, требуемых для ремонта,
исключая дефектную обеспеченную гарантией деталь, или любую обеспеченную
гарантией деталь, поврежденную в результате какого-либо допустимого
отказа дефектной обеспеченной гарантией детали.
Владелец отвечает за стоимость моторного масла, антифриза, фильтрующих
элементов и других расходных материалов для техобслуживания, замененных
в ходе ремонта какого-либо допустимого отказа.
В течение срока основной гарантии на двигатель и
продленной гарантии на главные части двигателя
Владелец отвечает за эксплуатацию и техническое обслуживание двигателя,
как это изложено в Руководствах по эксплуатации и обслуживанию
двигателей Камминз. Владелец также несет ответственность за
предоставление доказательств выполнения всех рекомендованных операций
технического обслуживания.
Перед окончанием применимой гарантии владелец должен уведомить
дистрибьютора фирмы Камминз, уполномоченного дилера или иной сервисный
центр, одобренный фирмой Камминз, о любом допустимом отказе и доставить
изделие для ремонта в таком сервисном центре. Технические центры по
ремонту и обслуживанию фирмы Камминз перечислены в Справочнике
международных центров по продаже и обслуживанию двигателей фирмы Камминз.
Владелец несет ответственность за расходы на средства связи, питание,
проживание и другие затраты, понесенные в результате какого-либо
допустимого отказа.
Владелец несет ответственность за ремонты, не связанные с двигателем,
расходы на “простои”, штрафы, все применимые налоги, все хозяйственные
затраты и другие потери, вызванные каким-либо допустимым отказом.
Владелец несет ответственность за предоставление удобного доступа к
двигателю для его снятия с установки в случае возникновения какого-либо
допустимого отказа.
Владелец несет ответственность за учет наработанных двигателем моточасов.
Если счетчик неисправен, то наработка двигателя будет оцениваться из
расчета 400 моточасов в месяц.
Ограничения
Камминз не несет ответственности за отказы или поломки, возникшие по
причинам, которые Камминз определяет как злоупотребления или халатность,
включающие, но не ограниченные следующими факторами: эксплуатация без
соответствующей охлаждающей жидкости или моторного масла; перерасход
топлива; превышение оборотов двигателя выше допустимого; плохое
обслуживание систем смазки, охлаждения и впуска; несоблюдение условий
хранения, запуска, прогрева, обкатки или останова двигателя. Камминз
также не отвечает за эксплуатационные проблемы или отказы двигателя,
вызванные неправильным типом масла или видом топлива или наличием в
топливе воды, грязи и других загрязняющих веществ.
Данные гарантийные обязательства не относятся к вспомогательному
оборудованию, поставляемому фирмой Камминз, на котором имеется клеймо
другой компании. К данной категории относятся следующие узлы, но не
ограничиваются только ими: генераторы, стартеры, воздушные компрессоры
для кондиционеров, муфты, фильтры, коробки передач воздухоочистители и
датчики аварийного останова.
Перед подачей рекламации об избыточном расходе масла владелец обязан
предоставить полные документированные данные, которые бы показывали, что
расход масла превышает опубликованные фирмой Камминз нормы.
Выход из строя ремней и шлангов, поставленных фирмой Камминз, гарантией
не обеспечивается после первых 500 моточасов или после года
эксплуатации, в зависимости от того, что наступит раньше с момента
вступления гарантии в действие.
Деталями для ремонта какого-либо допустимого отказа могут быть новые
фирменные детали, восстановленные с согласия фирмы детали или
отремонтированные детали. Камминз не несет ответственности за отказы,
возникшие в результате использования деталей, установка которых не
согласована с фирмой Камминз. Новая фирменная деталь или деталь,
восстановленная с согласия фирмы, которая использовалась для ремонта
какого-либо допустимого отказа, предполагают идентичность замененной
детали и обеспечиваются гарантийными обязательствами на оставшийся срок.
Камминз не отвечает за проблемы и отказы двигателя, которые возникли в
результате:
1. Использования или условий применения двигателя за пределами
классификационных норм по номинальной мощности, как это изложено выше.
2. Неполноценного или неправильного монтажа двигателя, применительно к
генераторным приводам, которые отличаются от Рекомендаций фирмы Камминз.
КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ИЗНОС ОБЕСПЕЧЕННЫХ ГАРАНТИЕЙ
ДЕТАЛЕЙ.
КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ ПОВРЕЖДЕНИЯ.
ДАННЫЕ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ ГАРАНТИЯМИ,
ПРЕДОСТАВЛЯЕМЫМИ ФИРМОЙ КАММИНЗ В ОТНОШЕНИИ СВОИХ ДВИГАТЕЛЕЙ. КАММИНЗ НЕ
ПРЕДОСТАВЛЯЕТ НИКАКИХ ДРУГИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, А ТАКЖЕ
ТОВАРНОГО СОСТОЯНИЯ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННЫХ ЦЕЛЕЙ.
В США* и Канаде, настоящая гарантия дает Вам особые юридические права,
но Вам могут предоставляться и другие права, которые отличаются друг от
друга в каждом штате.
Кроме США* и Канады, в случае потребительской продажи в некоторых
странах владелец имеет установленные законом права, на которые не могут
повлиять или ограничить условия настоящих гарантийных обязательств.
Ни одно из положений данных гарантийных обязательств не исключает или не
ограничивает какие-либо договорные права, которые владелец может иметь
против третьих сторон.
* Включая Американское Самоа, Содружество Северных Марианских Островов,
Гуам, Пуэрто-Рико и Виргинские острова США.
** Гарантия распространяется на генераторы, стартеры и вентиляторы на
протяжении основного срока гарантии на двигатели B3.3.
Гарантия на систему контроля токсичных выбросов
в атмосферу, действующая на территории Калифорнии, двигатели для
внедорожного оборудования
Гарантия на продукцию
Гарантия на систему контроля токсичных выбросов в атмосферу
распространяется на дизельные двигатели мощностью до 751 л.с.,
предназначенные для внедорожного оборудования и сертифицированные
Управлением Калифорнии по воздушным ресурсам, начиная с 1996 г., на
двигатели мощностью до 750 л.с., и начиная с 2000 г. на двигатели
мощностью от 751 л.с., продаваемые фирмой Камминз и зарегистрированные в
Калифорнии для использования на промышленном внедорожном оборудовании.
Ваши гарантийные права и обязанности
Управление Калифорнии по воздушным ресурсам и Камминз Энджин Компани,
Inc. предоставляют правила гарантии на систему контроля токсичных
выбросов в атмосферу, установленную на двигателе. В Калифорнии новые
дизельные двигатели, предназначенные для внедорожного оборудования,
должны быть сконструированы, собраны и установлены в соответствии со
строгими нормами Штата по выбросам токсичных веществ в атмосферу. Фирма
Камминз обязана предоставить гарантию на систему контроля токсичных
выбросов в атмосферу, установленную на двигателе, на период времени,
указанный ниже, при условии правильного проведения техобслуживания
двигателя. Система контроля токсичных выбросов в атмосферу может
включать в себя такие детали, как система впрыска топлива и система
индукции воздуха. В нее могут также входить шланги, ремни, соединители и
другие узлы в сборе, относящиеся к системе контроля токсичных выбросов.
В случае возникновения неисправности фирма Камминз бесплатно произведет
ремонт дизельного двигателя, предназначенного для внедорожного
оборудования, включая выявление неисправностей и замену деталей и узлов.
Срок гарантии производителя
Данная гарантия предоставляется на срок 5 лет или 3 000 моточасов в
зависимости от того, что наступит раньше, начиная со дня доставки
двигателя первому пользователю. Если какая-либо из деталей, относящихся
к системе контроля токсичных выбросов, неисправна, то ремонт или замена
данной детали будут произведены фирмой Камминз.
Степень покрытия
Данная гарантия по системе контроля токсичных выбросов распространяется
только на нижеперечисленные детали и настройки этой системы у двигателей
M11 и N14:
Топливный насос
Плунжер AFC (коэфициента избытка воздуха) Пружина AFC Клапан AFC/ASA
Настройка регулятора коэффициента избытка воздуха
Ось дроссельной заслонки Безвоздушная настройка (винта No air)
Статическая синхронизация
(только у двигателей для горной промышленности)
Форсунки (STC)
Колпачок
Калибровка
Верхний ограничитель хода плунжера Пружина
Держатель пружины Втулка форсунки Пружина шарика Скоба держателя
Турбонагнетатель
Крыльчатка компрессора
Колесо турбины
Масляное уплотнение турбины
Впускной коллектор
Воздушный вторичный охладитель Вторичный охладитель
Выхлопной коллектор
Распределительный клапан масла (STC)
Плунжер
Пружина
Система подачи масла в сборе
Форсунки (CELECT™)
Корпус
Колпачок
Игла
Пружина форсунки Втулка форсунки
Электронная система управления
Модуль управления
Датчик давления нагнетания
Датчик температуры охлаждающей жидкости
Гарантийная ответственность владельца
Владелец дизельного двигателя, предназначенного для внедорожного
оборудования, несет ответственность за проведение обязательного
техобслуживания, указанного в Инструкции по эксплуатации и
техобслуживанию фирмы Камминз. Фирма Камминз рекомендует сохранять все
квитанции, связанные с проведением техобслуживания дизельного двигателя,
предназначенного для внедорожного оборудования, но фирма Камминз не
может отказать в предоставлении гарантии только из-за отсутствия
квитанций или невыполнения планового техобслуживания. Гарантийный ремонт
необходимо завершить в разумный срок, не превышающий 30 дней.
Владелец двигателя несет ответственность за своевременную доставку
дизельного двигателя, предназначенного для внедорожного оборудования, к
дилеру фирмы Камминз при возникновении неполадок. Гарантийный ремонт
необходимо завершить в срок, не превышающий 30 дней.
Владелец дизельного двигателя, предназначенного для внедорожного
оборудования, должен помнить о том, что фирма Камминз может отказать в
гарантийном обслуживании, если дизельный двигатель, предназначенный для
внедорожного оборудования, или любая из его деталей вышли из строя
вследствие неправильной эксплуатации, халатности, неправильного
техобслуживания или несанкционированных модификаций.
Для эксплуатации двигателя необходимо только
дизельное топливо. Использование другого вида топлива может стать
причиной нарушения норм по выбросу токсичных веществ в атмосферу,
установленных в Калифорнии. В случае возникновения дополнительных
вопросов о гарантийных правах и обязанностях необходимо обратиться в
Отдел фирмы Камминз по связям с клиентами по тел. 1-800-343-7357 или в
Управлении Калифорнии по воздушным ресурсам по адресу 9528 Telstar
Avenue, El Monte, CA 91731.
До окончания гарантийного срока Владелец обязан уведомить о любых
неполадках в системе контроля токсичных выбросов в атмосферу
дистрибьютора фирмы Камминз, авторизованного дилера или другой
сервис-центр, сертифицированный фирмой Камминз, и доставить двигатель
для проведения ремонта. Адреса сервис-центров указаны в списке
сервис-центров фирмы Камминз для США и Канады.
Владелец обязан оплатить непредвиденные расходы, такие как: расходы на
транспорт, питание и проживание, понесенные Владельцем или служащими
Владельца вследствие неисправности, подпадающей под действие гарантии.
Владелец несет ответственность за эксплуатационные расходы и убытки,
потерю времени и повреждение груза, возникшие из-за неисправности,
устраняемой по гарантии. фИрмА КАММИНЗ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА
ДРУГИЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ВКЛЮЧАЮЩИЕ, НО НЕ ОГРАНИЧЕННЫЕ
ШТРАФАМИ, КРАЖАМИ, ВАНДАЛИЗМОМ ИЛИ СТОЛКНОВЕНИЯМИ ОБЪЕКТОВ.
Детали для замены
Фирма Камминз рекомендует использовать для ремонта, техобслуживания или
замены деталей системы контроля токсичных выбросов в атмосферу новые
фирменные детали Камминз или отремонтированные детали и узлы в сборе,
одобренные фирмой Камминз. Рекомендуется проводить обслуживание
двигателя у дистрибьютора фирмы Камминз, авторизованного дилера или в
другом сервис-центре, авторизованном фирмой Камминз. Владелец может
производить техобслуживание, замену или ремонт деталей системы контроля
токсичных выбросов в сервис-центре, не являющимся дистрибьютором фирмы
Камминз, авторизованным дилером или другим сервис-центром,
авторизованными фирмой Камминз, и для проведения техобслуживания, замены
или ремонта использовать детали, не являющиеся новыми фирменными
деталями Камминз или отремонтированными деталями и узлами в сборе,
одобренными фирмой Камминз. В этом случае расходы на обслуживание и
детали не подпадают под действие гарантии на систему контроля токсичных
выбросов в атмосферу.
Ответственность фирмы Камминз
Ремонт и обслуживание будут произведены любым дистрибьютором фирмы
Камминз, авторизованным дилером или другим сервис-центром, утвержденным
фирмой Камминз, используя новые фирменные детали Камминз или
отремонтированные детали и узлы в сборе, рекомендованные фирмой Камминз.
Фирма Камминз произведет ремонт любой детали системы контроля токсичных
выбросов в атмосферу, в которой фирмой Камминз будут обнаружены
неисправности, без взимания платы за детали или ремонтные работы
(включая выявление неисправностей для определения поломки детали системы
контроля токсичных выбросов в атмосферу, находящейся на гарантии).
Срочный ремонт
В экстренных случаях, когда невозможно связаться с дистрибьютором фирмы
Камминз, авторизованным дилером или другим сервис-центром,
авторизованным фирмой Камминз, ремонт может быть произведен любым
доступным сервис-центром, используя любые запасные части. Фирма Камминз
обязуется возместить Владельцу расходы (включая выявление
неисправностей) при условии, что цены на запасные части и услуги по
ремонту не превышают рекомендованные производителем розничные цены на
все замененные детали, находящиеся на гарантии, расценки на ремонтные
работы, основанные на рекомендованных производителем нормочасах для
гарантийного ремонта и почасовой оплаты труда в данном регионе.
Экстренный случай наступает, если деталь не была предоставлена в течение
30 дней или ремонт не был завершен в течение 30 дней. Замененные детали
и оплаченные счета следует предъявить в авторизованном сервис-центре
фирмы Камминз как условие для возмещения затрат на экстренный ремонт,
произведенный дистрибьютором фирмы Камминз, авторизованным дилером или
другим сервис-центром, утвержденным фирмой Камминз.
Гарантийные ограничения
Фирма Камминз не несет ответственности за неисправности, являющиеся
результатом небрежного отношения Владельца или оператора к агрегату,
включая: эксплуатацию двигателя без соответствующих охлаждающей
жидкости, топлива или смазочных материалов, систем охлаждения или впуска
воздуха, неправильное хранение, проведение запуска, прогрева, обкатки
или отключения двигателя.
Производитель гарантирует первому и каждому последующему покупателю, что
двигатель сконструирован, собран и установлен с учетом соответствующих
требований, принятых Управлением Калифорнии по воздушным ресурсам, и что
в нем отсутствуют дефекты материалов и изготовления, которые могут
привести к выходу из строя детали, находящейся на гарантии.
Любая находящаяся на гарантии деталь, которая не подлежит обязательной
плановой замене в процессе техобслуживания или подлежит только
регулярной проверке для обнаружения неисправностей, устраняемых в случае
необходимости, находится на гарантии в течение всего гарантийного
периода.
Любая находящаяся на гарантии деталь, которая подлежит обязательной
плановой замене в процессе техобслуживания, находится на гарантии до
первой плановой замены данной детали.
Владелец не несет расходы за проведение работ по выявлению неисправности
детали, находящейся на гарантии, если работы по выявлению неисправностей
были произведены на станции гарантийного обслуживания.
Производитель несет ответственность за повреждения других деталей
двигателя из-за выхода из строя любой детали, находящейся на гарантии.
Фирма Камминз не несет ответственности за
неисправности, явившиеся результатом неправильного ремонта или
использования деталей, не являющихся новыми фирменными деталями Камминз
или деталями, одобренными фирмой Камминз.
Данные гарантии вместе со срочными коммерческими гарантиями и гарантией
на систему контроля токсичных выбросов в атмосферу, являются
исключительными гарантиями, предоставляемыми фирмой Камминз. Любые
другие гарантии, явные или подразумеваемые, или гарантии товарного
состояния или пригодности для определенной цели не предоставляются.
содержание .. 18 19 20
