Промышленные двигатели Cummins M11 (система STC, Select Plus). Инструкция - часть 3

Схемы двигателя

На рисунках показано расположение основных комплектующих двигателя, фильтров, точек слива и контрольно-измерительных устройств и органов управления двигателя. На нижеприведенных рисунках обозначения и места расположения комплектующих представлены условно. Расположение некоторых комплектующих зависит от применения и особенностей установки двигателя.

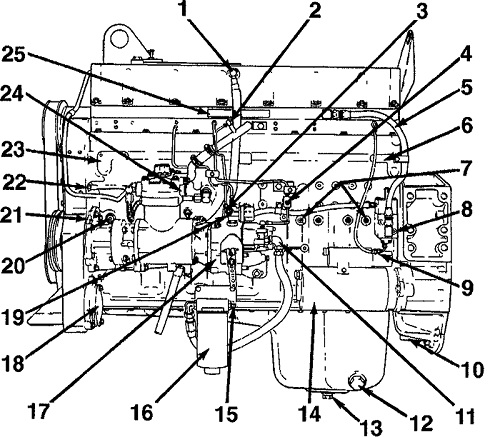

С системой STC

Вид со стороны топливного насоса
14. Стартер

15. Штуцер подачи топлива

16. Топливный фильтр

17. Топливный насос

18. Устройство крепления насоса гидроусилителя рулевого механизма

19. Переходник для измерения давления топлива в магистрали высокого давления

20. Переходник для измерения давления в масляной магистрали

21. Переходник для измерения температуры масла

22. Маслоотводной трубопровод STC

24. Выпускной трубопровод воздушного компрессора

25. Паспортная табличка двигателя.
1. Отверстие для измерения прорыва газов в картер двигателя
2. Регулятор IMP/AFC
3. Регулятор ручной блокировки клапана отключения подачи топлива
4. Патрубок слива топлива в топливный бак
5. Подающий маслопровод STC
6. Серийный номер двигателя
7. Штуцеры измерения температуры/давления масла
8. Распределительный клапан масла STC
9. Трубка датчика давления топлива STC
10. Датчик зубчатого венца маховика

12. Боковое отверстие для слива масла

13. Нижнее отверстие для слива масла

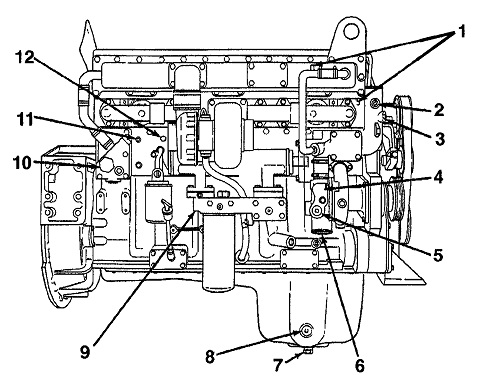

Вид с выпускной стороны двигателя

1. Отводные отверстия система охлаждения двигателя

2. Термостат управления открытием жалюзи

3. Датчик вентилятора

4. Контур подачи нагревателя

5. Подпиточная трубка радиатора

6. Входной патрубок охлаждающей жидкости
7. Отверстие для слива масла

8. Устройство крепления нагревателя маслосборника масляного поддона

9. Трубопровод подачи масла к тормозу двигателя Jacobs®

10. Устройство крепления нагревателя охлаждающей жидкости

11. Возвратный контур нагревателя

12. Штуцер измерения температуры охлаждающей жидкости.

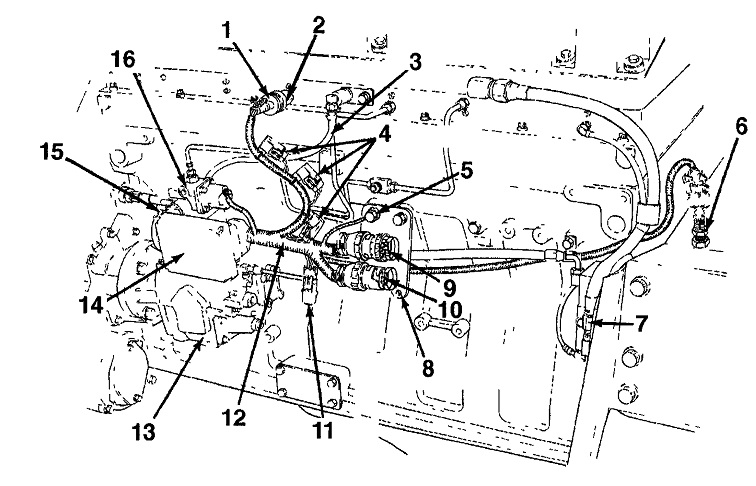

Двигатели М11 с системой CENTRY®

Вид со стороны топливного насоса
1. Датчик давления в магистрали высокого давления

2. Топливный блок

3. Трубка датчика регулятора коэффициента избытка воздуха

4. Плавкие предохранители, 5 А

5. Разъем заземления системы

6. Датчик частоты вращения двигателя

7. Гидромеханический исполнительный механизм STC

8. Кронштейн для покупных разъемов С5 и С6
9. Разъем С5

10. Разъем С6

11. Разъем кабеля передачи данных двигателя

12. Жгут проводов двигателя

13. Топливный насос

14. Электронный модуль управления

15. Электронный распределительный клапан топлива

16. Клапан отключения подачи топлива.

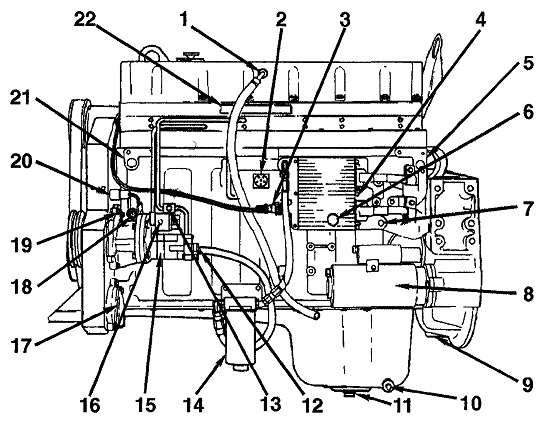

С системой CELECT™ Plus

Вид со стороны топливного насоса

1. Отверстие для измерения прорыва газов в картер двигателя
2. Разъем подключения кабеля передачи дан-ных компьютерного сервисного инструмента
3. Датчик давления окружающего воздуха
4. Электронный модуль управления
5. Серийный номер двигателя
6. Датчик температуры масла (под электрон-ным модулем управления)
7. Штуцер подачи топлива
8. Стартер
9. Датчик зубчатого венца маховика
10. Боковое отверстие для слива масла
11. Нижнее отверстие для слива масла
12. Вакуумный топливный переходник

13. Патрубок слива топлива в топливный бак
14. Топливный фильтр
15. Топливный насос
16. Штуцер подсоединения приспособления Compuchek® к магистральному топливопрово-ду высокого давления
17. Насос гидроусилителя рулевого управления (место установки)
18. Датчик давления масла
19. Штуцер для измерения давления масла
20. Датчик контроля положения коленчатого вала двигателя
21. Компрессор кондиционера (место установки)
22. Паспортная табличка двигателя.

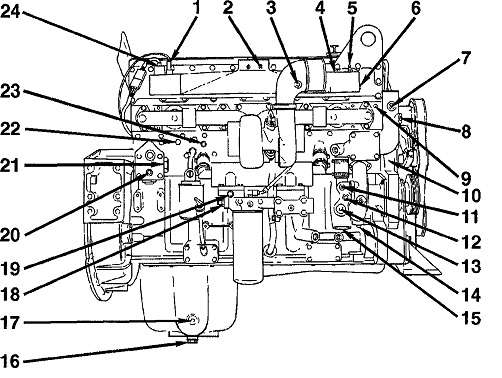

Вид с выпускной стороны двигателя

1. Датчик температуры во впускном коллекторе

2. Отверстие для подачи эфира

3. Отверстие измерения давления до воздушного вторичного охладителя

4. Отверстие измерения давления после воздушного вторичного охладителя

5. Датчик давления воздуха во впускном коллекторе

6. Впускной коллектор

7. Термостат управления открытием жалюзи

8. Датчик вентилятора

9. Отводное отверстие охлаждающей жидкости

10. Датчик температуры охлаждающей жидкости

11. Контур подачи нагревателя

12. Вакуумный впускной патрубок водяного насоса
13. Подпиточная трубка верхнего бачка радиатора

14. Отверстие измерения давления водяного насоса

15. Впускной патрубок охлаждающей жидкости

16. Пробка отверстия для слива масла

17. Устройство крепления нагревателя маслосборника масляного поддона

18. Отверстие измерения давления масла после фильтра

19. Отверстие измерения давления масла до фильтра

20. Отверстие измерения давления охлаждающей жидкости в блоке цилиндров

21. Устройство крепления нагревателя охлаждающей жидкости

22. Контур подачи отопителя транспортного средства

23. Штуцер измерения температуры охлаждающей жидкости

24. Датчик давления воздуха во впускном коллекторе.
