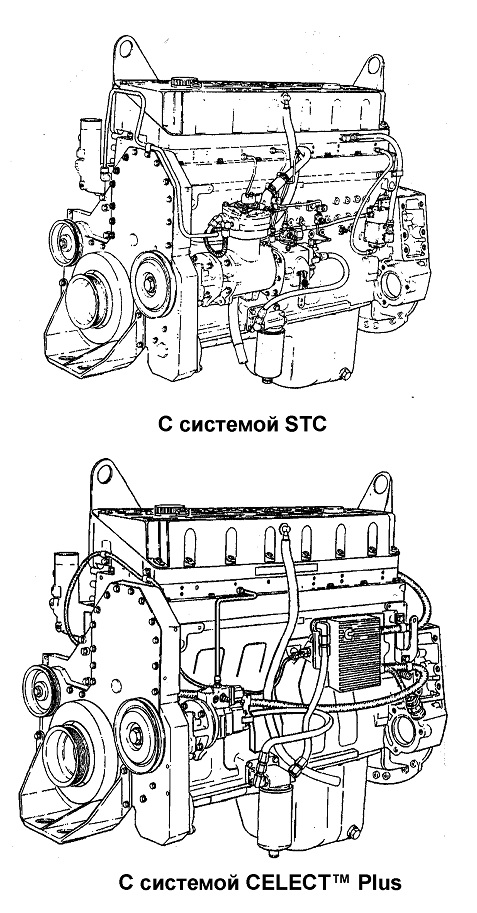

Промышленные двигатели Cummins M11 (система STC, Select Plus). Инструкция - часть 1

Руководство по эксплуатации и техническому обслуживанию Промышленные двигатели М11

Предисловие
Настоящее Руководство содержит информацию по правилам эксплуатации и техническому обслуживанию двигателей Камминз. В Руководстве также изложены важные сведения по технике безопасности, технические характеристики двигателя и его систем, указания по поиску и устранению неисправностей, а также перечень авторизованных сервис-центров фирмы Камминз и производителей комплектующих.

Прочитайте и выполняйте все указания по мерам безопасности. См. ПРЕДУПРЕЖДЕНИЕ в Разделе i -Введение, Общие указания по мерам безопасности.

Храните данное Руководство вместе с оборудованием, на котором установлен двигатель. При продаже или аренде оборудования передайте это Руководство новому владельцу.

В настоящем Руководстве все информационные материалы, технические характеристики и рекомендации по техническому обслуживанию основываются на данных, которые действовали на момент публикации данного Руководства. Фирма Камминз сохраняет за собой право в любое время вносить изменения без принятия каких-либо обязательств. Если Вы обнаружите какие-либо расхождения между имеющимся у Вас двигателем и представленной здесь информацией, то обратитесь за разъяснениями в авторизованный сервис-центр фирмы Камминз или позвоните по бесплатному телефону 1-800-DIESELS (1-800-343-7357) в США и Канаде.

Для изготовления имеющегося у Вас двигателя использовались самые последние достижения дизельной технологии и высококачественные комплектующие детали. При необходимости замены тех или иных деталей двигателя мы рекомендуем Вам пользоваться только фирменными запчастями, выпускаемыми фирмой Камминз или ReCon®. Такие детали маркируются следующими товарными знаками:

Примечание: Информация по гарантии на двигатель приводится в Разделе W. Внимательно ознакомьтесь с условиями гарантии или гарантий, которые распространяются на Ваш двигатель.

Содержание

Раздел

Введение.................................................................................................................................................... i

Идентификация двигателя...................................................................................................................... Е

Руководство по эксплуатации ................................................................................................................................................................................................................................1

Указания по техобслужи ванию..............................................................................................................................................................................................................................2

Операции ежедневного техобслуживания......................................................................................................................................................................................3

Операции техобслуживания через 250 моточасов или 6 месяцев эксплуатации..................................................4

Операции техобслуживания через 1500 моточасов......................................................................................................................................................5

Операции техобслуживания через каждые 6000 моточасов или 2 года эксплуатации................................6

Операции техобслуживания через 6000 моточасов......................................................................................................................................................7

Регулировка, ремонт и замена................................................................................................................ A

Функциональные схемы систем двигателя......................................................................................... D

Документация по ремонту и техобслуживанию................................................................................... L

Производители комплектующих............................................................................................................ M

Сервисная поддержка.............................................................................................................................. S

Поиск и устранение неисправностей .................................................................................................... TS

Технические условия на техобслуживание.......................................................................................... V

Гарантия ..................................................................................................................................................... W

Алфавитный указатель............................................................................................................................ X

Важные номера для ссылок

Внесите название деталей и их номера в приведенные ниже пустые графы. Эти сведения помогут Вам при заказе запчастей, ремонте или техобслуживании.

Название детали
Модель двигателя
Заводской номер двигателя (ESN)
Перечень контрольных деталей (CPL)
Номер топливного насоса по каталогу
Электронный модуль управления (ECM)
Заводские номера электронного модуля управления (ECM)
Номера фильтров по каталогу:
• Элемент воздухоочистителя
• Фильтр смазочного масла
• Топливный фильтр
• Топливный фильтр с водоотделителем
• Фильтр охлаждающей жидкости
• Фильтр газового топлива
Модуль управления регулятором (если установлен)
Номера ремней по каталогу:

Сцепление или редуктор судового двигателя (если установлен):
• Модель
• Серийный номер
• Номер по каталогу
• Тип масла
• Насос для забортной морской воды
- Модель
- Номер по каталогу

РЕГИСТРАЦИОННАЯ КАРТОЧКА ИЗДЕЛИЯ

Заводской номер двигателя: _

Модель двигателя: _

Марка и модель оборудования, на котором установлен двигатель:

Ф.И.О. лица, ответственного за эксплуатацию оборудования:_

Наименование предприятия (организации):_

Адрес предприятия (организации): _
Телефон предприятия:_

Дата ввода двигателя в эксплуатацию:
Пожалуйста, заполните Регистрационную карточку и направьте ее своему дистрибьютору по продаже и обслуживанию двигателей Камминз. Список дистрибьюторов двигателей Камминз приведен в Разделе S настоящего Руководства. Данная Регистрационная карточка изделия предназначена для уведомления Вашего дистрибьютора о том, что Вы приобрели и эксплуатируете комплектное оборудование, на котором установлен двигатель Камминз. Это уведомление позволит дистрибьютору зарегистрировать Вас как потребителя и оказывать Вам в будущем помощь и поддержку в обеспечении запчастями и техническом обслуживании.

Раздел 1 - Введение

Содержание раздела

Стр.

Вниманию владельца и водителя (оператора)..............................................................................................i-1

Общие сведения о Руководстве........................................................................................................................i-1

Как пользоваться Руководством.......................................................................................................................i-1

Символы................................................................................................................................................................i-2

Иллюстрации........................................................................................................................................................i-3

Общие указания по мерам безопасности.........................................................................................................i-4

Важное замечание по мерам безопасности....................................................................................................i-4

Термины и сокращения.......................................................................................................................................i-5

Вниманию владельца и водителя (оператора)

Планово-предупредительное техобслуживание - это наиболее простой и наименее дорогостоящий вид технического обслуживания. Соблюдайте рекомендованный график техобслуживания, изложенный в Разделе 2.

Ведите регулярный учет планового техобслуживания.

При эксплуатации двигателя пользуйтесь только теми видами топлива, масла и охлаждающей жидкости, которые определены в Разделе V, Технические условия на техобслуживание.

При производстве двигателей фирма Камминз использует самые последние достижения дизельной технологии и высококачественные комплектующие. Камминз рекомендует всем своим заказчикам применять только фирменные запчасти Камминз и ReCon®.

Технический персонал авторизованных сервис-центров фирмы Камминз обладает квалифицированной подготовкой и опытом по обслуживанию и ремонту двигателей и обеспечению запчастями. Если у Вас возникнет неисправность, которую не смогут устранить в авторизованном сервис-центре, то в этом случае руководствуйтесь порядком, изложенным в Разделе S, Сервисная поддержка.

Общие сведения о Руководстве

Настоящее Руководство содержит информацию, необходимую для правильной эксплуатации и техобслуживания двигателя, как это рекомендовано фирмой Камминз. Дополнительную литературу по техобслуживанию и ремонту можно заказать у дистрибьютора фирмы Камминз.

Данное Руководство не охватывает операции по техобслуживанию комплектного оборудования или транспортного средства, на котором установлен двигатель. Конкретные рекомендации по уходу и обслуживанию оборудования или транспортного средства можно получить от производителей такого оборудования.

В данном Руководстве приводятся как метрические, так и принятые в США единицы измерения. Первыми всегда стоят метрические единицы измерения, а затем в скобках указаны американские единицы измерения.

Многочисленные иллюстрации и символы приводятся для более глубокого понимания смысла текста. См. полный перечень символов и их толкование в данном разделе.

В начале каждого раздела имеется “Содержание”, что позволяет быстро найти нужный материал.

Как пользоваться Руководством

Настоящее Руководство составлено в соответствии с периодичностью рекомендованного техобслуживания. Таблица с графиком техобслуживания и перечнем проверок приводится в Разделе 2. Найдите тот вид техобслуживания, который Вы собираетесь проводить, и выполните все операции, указанные в соответствующей графе. Не забывайте о том, что Вы должны при этом выполнить все операции, предусмотренные для предыдущего периода.

Ведите учет всех проведенных проверок и технических осмотров. В Разделе 2 приведен Журнал учета работы и техобслуживания для внесения данных о дате, пробеге в километрах или наработке в моточасах и выполненном техобслуживании.

При поиске и устранении неисправностей двигателя руководствуйтесь информацией и порядком работы, приведенными в Разделе TS. Следуйте инструкциям, указанным в п. Порядок и методика поиска и устранения неисправностей и картах поиска и устранения неисправностей, приведенных в начале Раздела TS, чтобы правильно найти и устранить неисправности двигателя.

В Разделе V приводятся технические условия на все системы двигателя с рекомендациями фирмы Камминз и значениями моментов затяжки.

Символы

В данном Руководстве используются приведенные ниже символы, помогающие оператору ориентироваться в рекомендованных указаниях. При появлении в тексте какого-либо из символов он определяет то понятие или смысл, которое приводится справа от него:

ПРЕДУПРЕЖДЕНИЕ - Несоблюдение рекомендованных указаний может повлечь за собой серьезную травму или повреждение оборудования.
ВНИМАНИЕ - Несоблюдение рекомендованных указаний может повлечь за собой легкую травму, повреждение детали, узла или всего двигателя.

Операция СНЯТИЯ или РАЗБОРКИ.

Операция УСТАНОВКИ или СБОРКИ.

Требуется ПРОВЕРКА.
Произведите ОЧИСТКУ детали или узла.

ПРОИЗВЕДИТЕ ИЗМЕРЕНИЕ механического или временного параметра. ПРОИЗВЕДИТЕ СМАЗКУ детали или узла.

Указывается РАЗМЕР ГАЕЧНОГО КЛЮЧА или ИНСТРУМЕНТА.
ЗАТЯНИТЕ до указанного момента.

ПРОИЗВЕДИТЕ ИЗМЕРЕНИЕ электрического ПАРАМЕТРА.

См. дополнительную информацию в другом разделе настоящего Руководства или в другой публикации.

Масса узла или агрегата превышает 23 кг [50 фунтов]. Во избежание получения травмы при подъеме такой конструкции пользуйтесь лебедкой или обратитесь за помощью к другому работнику.

Иллюстрации

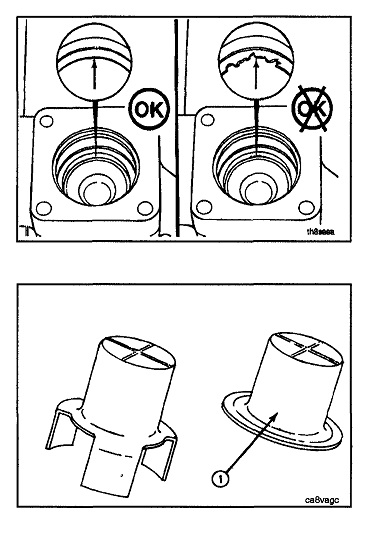

Некоторые иллюстрации, используемые в настоящем Руководстве, носят общий характер и не всегда в точности соответствуют Вашему двигателю и деталям. На иллюстрациях могут приводиться условные обозначения, указывающие на необходимость выполнения той или иной операции, а также на приемлемое или неприемлемое состояние детали или узла.
Иллюстрации предназначены для того, чтобы показать порядок ремонта или замены детали или узла. Изображение на иллюстрации может несколько отличаться от той или иной детали, но сама процедура при этом остается одной и той же.

Общие указания по мерам безопасности

Важное замечание по мерам безопасности

< ПРЕДУПРЕЖДЕНИЕ <

Неправильные приемы работы или небрежность могут стать причиной ожогов, порезов, увечий, удушения и других телесных травм или даже смерти персонала.

Перед выполнением любых ремонтных работ внимательно прочитайте данное Руководство и убедитесь в том, что Вы правильно понимаете все меры безопасности. Приведенный ниже перечень включает в себя общие меры безопасности, которые следует неукоснительно соблюдать в целях личной безопасности. Для некоторых видов работ предусмотрены особые меры безопасности.

• Убедитесь в том, что рабочее место является сухим, хорошо освещенным, вентилируемым, а также свободным от мусора, разбросанных инструментов, деталей, источников возгорания и опасных веществ. Всегда помните о возможности возникновения опасных ситуаций.

• При выполнении работ всегда надевайте защитные очки и обувь.

• Вращающиеся детали могут стать причиной порезов, увечий или удушения.

• Не носите плохо подогнанную или рваную одежду. Перед работой снимите все украшения.

• Перед началом любых ремонтных работ отсоедините аккумуляторную батарею (начните с отсоединения отрицательного кабеля [-]) и разрядите все конденсаторы. Во избежание случайного запуска двигателя отключите пневмостартер, если он установлен. В кабине оператора или на органах управления необходимо вывесить табличку с надписью “Не включать”.

• Для проворачивания коленчатого вала двигателя пользуйтесь ТОЛЬКО надлежащими способами. Никогда не проворачивайте двигатель, пытаясь вращать вентилятор вручную или с помощью рычага. Это может привести к серьезной травме, поломке двигателя или лопастей вентилятора и преждевременному выходу вентилятора из строя.

• Если двигатель выключен недавно и охлаждающая жидкость остается горячей, то дайте двигателю остыть, после чего медленно отверните крышку наливной горловины для сброса давления в системе охлаждения.

• Не работайте с оборудованием, которое удерживается ТОЛЬКО домкратом или подъемником. Для обеспечения надежной опоры перед началом работ всегда подставляйте под оборудование блоки или соответствующие подставки.

• Перед снятием или отсоединением любых трубопроводов, штуцеров или связанных с ними деталей полностью сбросьте давление в пневматической, топливной, масляной системе и системе охлаждения. При отсоединении узла или устройства любой системы, работающей под давлением, проявляйте особую осторожность. Не проверяйте рукой утечки систем высокого давления. Выброс масла или топлива под высоким давлением может стать причиной телесных повреждений.

• Во избежание удушья и обморожения надевайте защитную одежду и отсоединяйте трубопроводы с жидким хладагентом (фреоном) и топливом ТОЛЬКО в хорошо проветриваемом помещении. Для защиты окружающей среды слив и заполнение систем, содержащих жидкий хладагент, должны производиться надлежащим образом с использованием оборудования, предотвращающего выброс паров хладагента (фторуглеродных соединений) в атмосферу. Федеральное законодательство требует производить сбор и рециклирование хладагента.

• Во избежание травм при подъеме узлов, масса которых превышает 23 кг [50 фунтов], воспользуйтесь подъемником или привлеките постороннюю помощь. Проверяйте техническое состояние всех подъемных приспособлений (цепей, крюков и строп) и нормы их грузоподъемности. Убедитесь в правильности расположения крюков. При необходимости всегда используйте распорную штангу. Не допускайте неравномерного распределения нагрузки на подъемный крюк.

• Антикоррозионные присадки, дополнительная присадка к охлаждающей жидкости и смазочные масла содержат щелочь. Избегайте попадания таких веществ в глаза. Также избегайте продолжительного и регулярного контакта таких веществ с кожным покровом. Ни в коем случае не допускайте попадания таких веществ в желудочно-кишечный тракт. При контакте этих веществ с кожей немедленно промойте пораженное место водой с мылом. При попадании в глаза сразу же промойте глаза обильной струей воды в течение 15 минут. НЕМЕДЛЕННО ОБРАТИТЕСЬ К ВРАЧУ. ХРАНИТЕ В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.

• Нафта и метилэтилкетон (МЭК) являются огнеопасными веществами и обращение с ними должно быть крайне осторожным. При обращении с этими веществами в целях полной безопасности строго соблюдайте указания производителей. ХРАНИТЕ В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.

• Во избежание ожогов не касайтесь горячих частей деталей или узлов, которые только что были отключены, а также трубопроводов и емкостей, содержащих горячую жидкость.

• Всегда пользуйтесь только исправным инструментом. Перед выполнением любой операции убедитесь в том, что Вы правильно понимаете правила пользования тем или иным инструментом. При замене деталей пользуйтесь ТОЛЬКО фирменными запчастями Камминз или Cummins ReCon®.

• При замене крепежных деталей всегда устанавливайте детали с таким же номером по каталогу (или аналогичные им). Не устанавливайте крепежную деталь по качеству ниже заменяемой.

• Не выполняйте ремонтные работы в состоянии усталости, а также после употребления алкогольных напитков или лекарственных средств, которые могут отрицательно повлиять на Вашу работоспособность.

• По данным некоторых государственных организаций отработавшее моторное масло может явиться причиной возникновения онкологических заболеваний и заболеваний органов репродуктивной системы. Избегайте вдыхания паров масла, попадания его в организм и продолжительного контакта с отработанным моторным маслом.

• Охлаждающая жидкость токсична. Если она не предназначена для повторного использования, то утилизируйте ее с соблюдением местных нормативных актов по охране окружающей среды.

Термины и сокращения
