Генератор ГГ-1А переменного тока двигателя Д-108

Генератор ГГ-1А переменного тока двигателя Д-108

Генератор ГГ-1А служит для питания приборов освещения, имеет мощность 300 вт при напряжении 12 в. Рабочий диапазон скоростей 2500—4700 об/мин

нормальная

скорость вращения 4000 об/мин

направление вращения — правое со стороны привода; привод генератора — ременной от шкива вентилятора. Генератор закреплен на кронштейне 3 (см. рис. 31), установленном справа на кожухе 4 шестерен распределения двигателя.

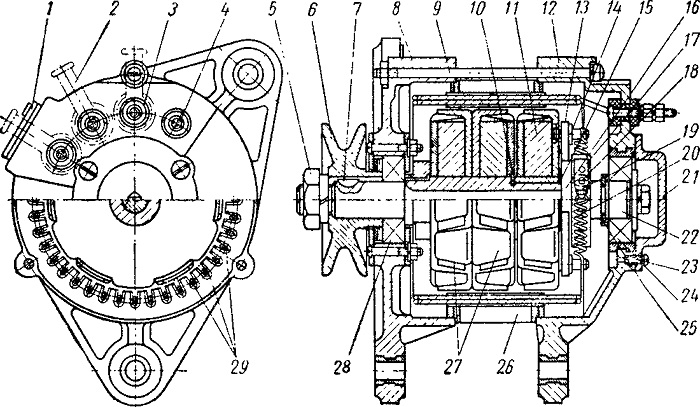

Рис. 94. Генератор переменного тока ГТ-1А:
1 — крышка регуляторного окна; 2 — резиновый наконечник; л — гайка выводной клеммы; 4 — выводная клемма; 5 — гайка; 6 — шкив; 7 — шпонка; 8 — передняя крышка; 9 — шпилька; 10 регулировочная шайба; 11 — подвижный магнит; 12 — задняя крышка; 13 — грузик; 14 —- шайба; 15 — регулировочная шайба; 16 — кулачок; 17 — кронштейн регулировочного винта; 18 — регулировочный винт; 19 — гайка регулировочного винта; 20 — пружина регулятора; 21 — крышка; 22 — вал; 23 — винт; 24, 28 — подшипник; 2,5 — топорное кольцо; 26 — статор; 27 — неподвижные магниты;
29 — обмотка статора

Генератор (рис. 94) состоит из статора 26, ротора с центробежным регулятором и крышек 8 и 12 с подшипниками 24 и 28. В пазы статора уложена обмотка 29. Ротор состоит из трех расположенных на валу 22 магнитов И и 27. Два магнита 27 закреплены на валу неподвижно, а магнит 11 может поворачиваться относительно вала 22 под действием регулятора, что обеспечивает постоянное напряжение при изменении скорости вращения вала. Центробежный регулятор состоит из двух неподвижных относительно вала 22 кулачков 16, кронштейна 17 пружин, двух грузиков 13, эксцентрично посаженных на оси обоймы подвижного магнита 11 и двух пружин 20. В генераторе применены шариковые подшипники 24 и 28 закрытого типа с двухсторонними уплотнениями.

Уход за генератором ГТ-1А

Следует периодически проверять:

1) натяжение ремня привода генератора;

2) затяжку гаек крепления генератора и наконечников проводов;

3) исправность электропроводки, устраняя повреждения, особенно замыкания на корпус (замыкание какой-либо фазы приводит к резкому повышению напряжения на одной из фаз и к понижению напряжения на другой фазе генератора; длительное замыкание может привести к размагничиванию постоянных магнитов и понижению напряжения генератора);

4) состояние поверхности генератора, систематически удаляя с нее пыль и грязь;

5) легкость вращения вала генератора, отключив предварительно потребители электроэнергии и сняв ремень.

При сборке генератора необходимо:

1) установить подвижный магнит 11 так, чтобы шпоночный паз втулки магнита был смещен на 180° относительно шпонки вала;

2) установить зазор 1 ± 0,5 мм между подвижным 11 и неподвижным 27 магнитами, подобрав необходимое количество регулировочных шайб 15;

3) отрегулировать осевой люфт (0,2 ± 0,03 мм) подвижного магнита 11 путем соответствующей установки кулачка 16, после чего затянуть до отказа винт крепления кулачка 16 и раскернить его в трех местах.

Регулировка натяжения ремня привода генератора. Натяжение ремня 8 (см. рис. 31) осуществляется поворотом генератора 7 вокруг болтов 5 на кронштейне 3. Фиксация положения генератора производится креплением его к натяжной планке 6 болтом и гайкой. У нормально натянутого ремня прогиб должен быть 20—25 мм при усилии натяжения 5—7 кГ.

Регулировка напряжения генератора

Генератор, отработавший в течение 1 ч при скорости 4000 об/мин и нагрузке на каждую фазу по четыре лампы А-54, должен развивать фазное напряжение в пределах
11,5—12,3 в. При напряжении менее 11,5 в необходимо снять крышку 1 (рис. 94) и, наворачивая регулировочную гайку винта 18, подтянуть поочередно обе пружины 20 регулятора. Затем снова проверить напряжение. При напряжении более 12,3 в поочередно ослабить пружины 20 регулятора, отворачивая гайки с винтов, после чего опять проверить фазное напряжение. При регулировке необходимо ослаблять или натягивать обе пружины равномерно.

После окончания регулировки проверить разность фазного напряжения при 4000 об/мин при помощи двух замеров: первый замер после увеличения скорости вращения от 2500 до 4000 об/мин, второй замер после снижения скорости вращения с 4700 до 4000 об/мин. Разность замеренных напряжений не должна превышать 1,5 в.
