ЯАЗ-М204 и ЯАЗ-М206. Топливный фильтр тонкой очистки

(рис. 54) состоит из корпуса 4 с приваренным к нему стержнем 3, крышки 7 и фильтрующего элемента 5. В нижнюю часть стержня 3 ввернута спускная пробка 1.

Сменный фильтрующий элемент 5 состоит из перфорированного металлического каркаса, на котором сформована фильтрующая масса.

Для того чтобы топливо проходило только через фильтрующую массу элемента, в фильтре имеются два уплотнения: между верхним фланцем элемента и его крышкой поставлена резиновая чашка; в нижней части элемента резиновая прокладка плотно охватывает стержень. Прокладка поджимается к фланцу пружиной 2 через металлическую шайбу.

Фильтрующий элемент плотно прижимается к крышке пружиной. Между корпусом и крышкой поставлена паронитовая прокладка 6. Корпус с крышкой соединен болтом 8, под головку которого поставлена медная шайба.

При установке на двигатель безлампового пускового подогревателя топливо через отверстие крышки по трубке подается в топливную систему подогревателя.

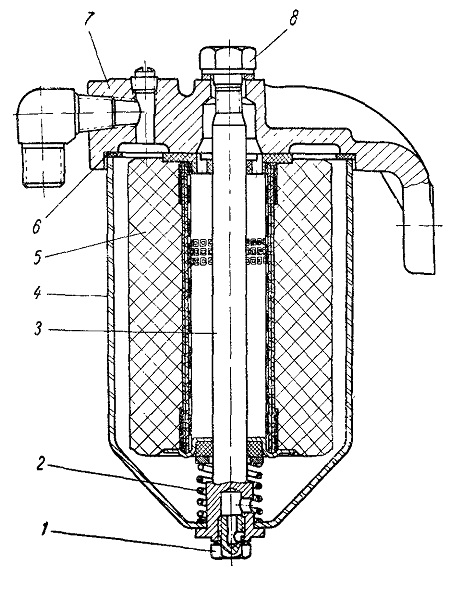

Рис. 54. Фильтр тонкой очистки топлива: 1 — спускная пробка; 2— пружина фильтрующего элемента; 3 — центральный стержень; 4 — корпус фильтра; 5 — фильтрующий элемент; 5 — прокладка; 7 — крышка фильтра; 8 — болт крепления
