ЯАЗ-М204 и ЯАЗ-М206. Установка насос-форсунки на двигатель и ее привод
Привод от распределительного вала 1 (рис. 52) к толкателю И плунжера
осуществляется через роликовый толкатель 2, штангу 5 и коромысло 9.
Насос-форсунка прижимается к конической поверхности стакана головки
цилиндров скобой 4.

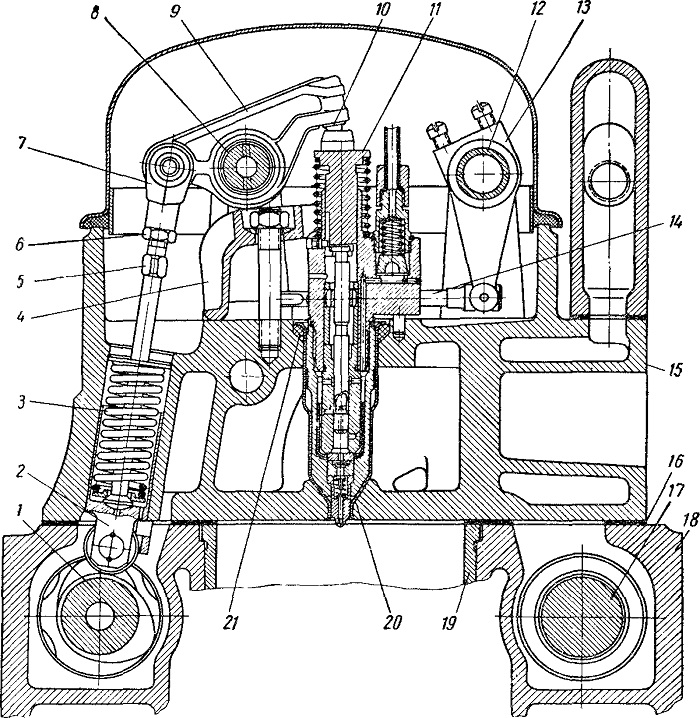

Рис. 52. Установка насос-форсунки на двигатель и
ее привод:
1 — распределительный вал; 2 — толкатель; 3—пружина толкателя; 4 — скоба
крепления насос-форсунки; 5 — штанга толкателя; 6 — гайка штанги; 7 —
вилка коромысла; 8 — валик коромысел; 9 — коромысло насос-форсунки; 10 —
шаровой палец коромысла; 11—толкатель плунжера; 12 — валик привода реек;
13—рычаг привода реек; 14 — рейка; 15 — головка блока цилиндров; 16 —
прокладка головки блока; 17 — уравновешивающий вал; 18 — блок цилиндров;
19 - Гильза цилиндров: 20 — стакан; 21 — уплотнительное кольцо
