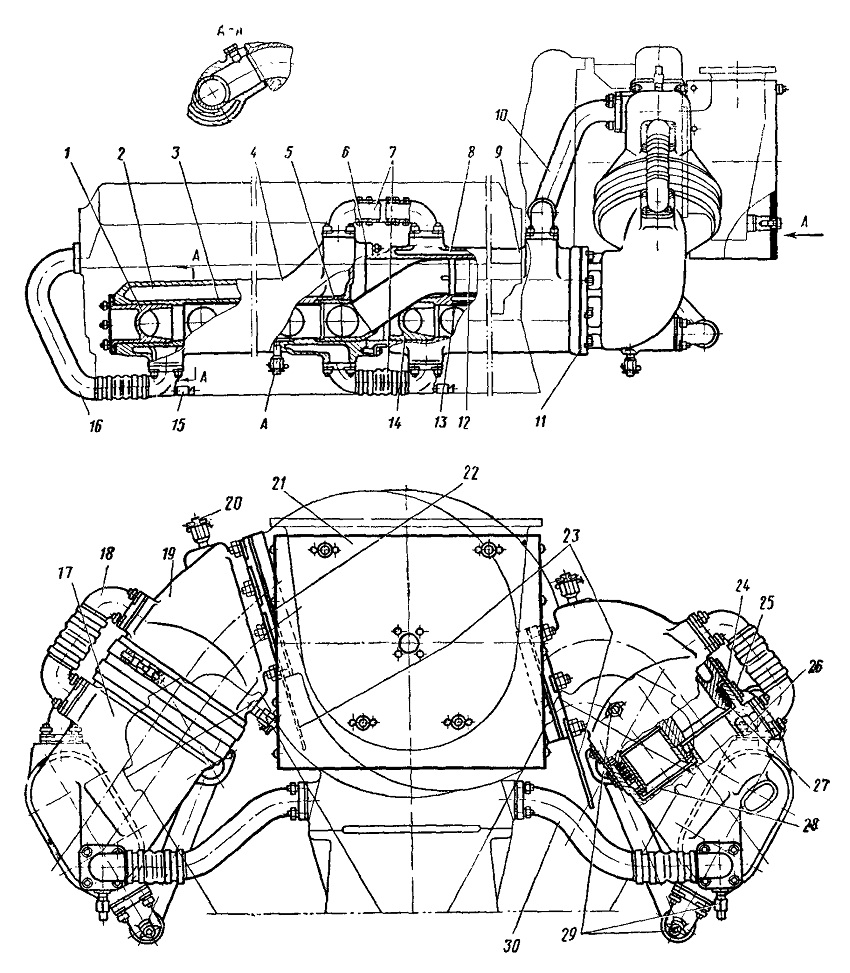

По выпускным коллекторам дизеля М756 (рис. 129) отработавшие газы из
цилиндров дизеля поступают в газовую турбину турбокомпрессора.
На этом дизеле установлены два левых и два правых коллектора, каждый из
которых объединяет выпуск отработавших газов из трех цилиндров.
Выпускной коллектор первой группы цилиндров 9, коллектор второй группы
цилиндров 4 отлиты из алюминиевого сплава и имеют двойные стенки,
образующие водяные полости, по которым циркулирует охлаждающая вода.
Выпускной коллектор второй группы цилиндров имеет экранирующую трубу 3,
направляющий патрубок 1 и патрубок 5, перепускающий отработавшие газы в
верхний канал коллектора первой группы цилиндров.
В выпускном коллекторе первой группы цилиндров проходят два газовых
канала, экранированных жаропрочными трубами 12 и 13. Со стороны
коллектора второй группы цилиндров газовый канал 1-, 2-, 3-го цилиндров
закрыт направляющим патрубком 14. Для компенсации теплового расширения
впускной системы и обеспечения уплотнения газовых каналов в месте
соединения нижнего колена с верхним стоят четыре уплотнительных кольца
27. Снаружи соединение закрыто дюритовым шлангом 24 с двумя хомутами 25.
Перепускные стаканы 28 уменьшают перетекание газа между каналами.
Выходящая из головки моноблока вода по трубе 16 поступает в водяную
полость коллектора второй группы цилиндров 4, откуда по двум перепускным
патрубкам 7 в водяную полость коллектора первой группы цилиндров 9У а
затем по трубе 10 в водяную полость верхнего колена 26. Из верхнего
колена в нижнее вода поступает по патрубкам 18 и отводится из нижнего
колена по трубе 30 в средний корпус газовой турбины. Из выпускной
системы она сливается через сливные краники 29, а воздух при заполнении
системы водой выпускается через кран 20. На неохлаждаемые патрубки
турбины установлены экраны 23 для предохранения дюритовых шлангов
выпускных колен от воздействия высокой температуры.

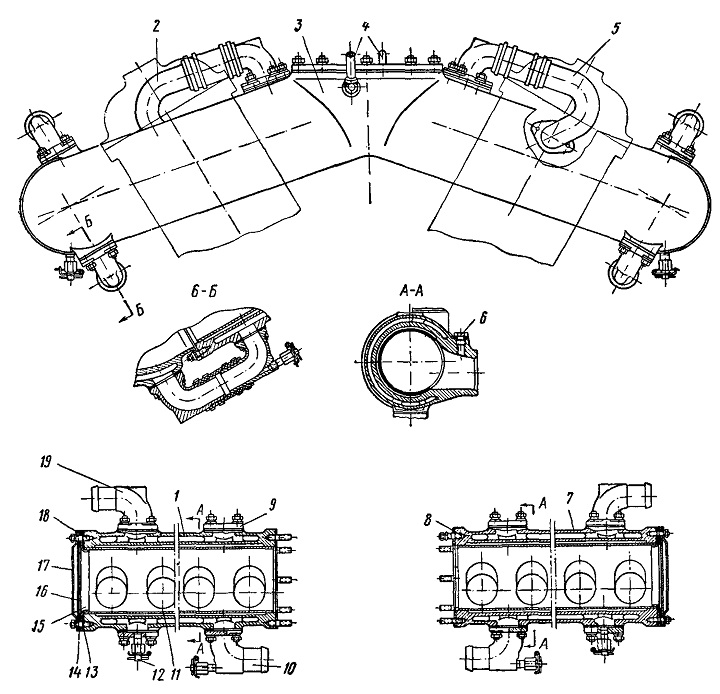

Выпускные коллекторы дизеля М753 (рис. 130) служат для отвода
отработавших газов из цилиндров дизеля.
Правый выпускной коллектор 1 и левый 7 со стороны носка отбора мощности
объединены выпускным коллектором 3. Коллекторы отлиты из алюминиевого
сплава, имеют двойные стенки, образующие водяную полость для циркуляции
охлаждающей воды. Двенадцатью патрубками коллекторы крепятся к головкам
моноблоков. На внутренней поверхности коллектора расположены пояски, на
которые установлена стальная труба 11. Теплоотдача выпускных газов в
воду уменьшается благодаря наличию зазора между стальной трубой и
стенкой коллектора.
Вода из головок моноблока направляется в объединенный выпускной
коллектор по трубам 2 и 5 и далее по перепускным патрубкам 10 в
коллекторы 1 и 7, а оттуда по патрубкам 19 во внешнюю систему тепловоза.
В верхней части объединенного выпускного коллектора установлены два
пароотводных штуцера 4. Спуск воды из системы производится через
спускные краны, установленные на фланцах и патрубках выпускных
коллекторов. Для выпуска конденсата из системы установлены спускные
краники в объединенном выпускном коллек-торе. Для замера температуры и
давления выпускных газов в коллекторах предусмотрено по два резьбовых
отверстия, закрытых заглушкой 6.
