См. приведенные ниже таблицы и данные для получения информации
по спецификациям узла крышки цилиндров
Таблица 1. Крышка цилиндров
Угол седла клапана 46º
(88º прилежащий угол)
или
31º
(118º прилежащий угол)
Диаметр исходного канала направляющей втулки клапана
Впуск 13.00-13.027
мм
(0.5118
– 0.5218 д.)
Выпуск 14.00
– 14.027 мм
(0.5512-0.5522
д.)
Тест на герметичность 200
кПа (29 пси)
Толщина головки 102.79-103.59
мм
(4.047-4.078
д.)
Максимальная деформация головки клапана. См. рис. 170.
ДвигательAR:
ДвигательYG,YH:
1=0.08 мм (0.003 д.)
2=0.15 мм (0.006 д.)
3=0.15 мм (0.006 д.)
1=0.13 мм (0.005д)
2=0.25 мм (0.010 д.)
3=0.25 мм (0.010д)

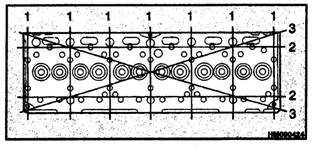

Рисунок 170. Проверка деформации головки клапана.
Таблица 2. Направляющие втулки клапанов.
Внутренний диаметр (обработанная поверхность) 9.000-9.022
мм
(0.3543-0.3552
д.)
Внешний диаметр
Впуск 13.034-13.047
мм
(0.5131-0.5137
д.)
Выпуск 14.034-14.047
мм
(0.5525-0.5530
д.)
Неподвижная посадка втулки клапана в головке цилиндра 0.047-0.007
мм
(0.0018-0.00027
д.)
Общая длина 51.25
мм (2.018 д.)
Протяженность от низа выточки до пружины
клапана 14.85-15.15
мм
(0.585-0.596
д.)
Таблица 3. Впускные клапана.
Диаметр, седло клапана 8.953-8.975
мм
(0.3525-0.3533
д.)
Зазор направляющей втулки 0.025-0.069 мм
(0.001-0.0027
д.)
Максимальный зазор направляющей втулки клапана
Производственный срок службы
0.089 мм (0.0035 д.)
Предельный срок службы
0.100
мм (0.004 д.)
Диаметр, головка клапана
(ДвигателиYG,YH) 42.88-43.12
мм
(1.688-1.698
д.)
(ДвигательAR) 44.88-45.12
мм
Угол фаски клапана 45
или 30º
Глубина головки клапана ниже поверхности головки цилиндра при
производственном сроке службы (см. рис. 171 и 172):
(ДвигателиYG,YH) 1.40-1.70
мм
(0.055-0.067
д.)
(ДвигательAR) 0.40-0.60
мм
(0.016-0.024
д.)
Глубина головки клапана ниже поверхности головки цилиндра при
предельном сроке службы (см. рис. 171 и 172):
ДвигателиYG,YH) 1.95
мм
(0.077
д.)
(ДвигательAR) 0.805
мм
(0.032
д.)
Общая длина:
(ДвигателиYG,YH) 122.67-123.30
мм
(4.829-4.854
д.)
(ДвигательAR) 123.75-124.40
мм
(4.872-4.897
д.)
Прокладки Резиновая
прокладка, установленная на направляющую втулку, зеленого цвета.
ДвигателиYG,YH
ДвигательAR
Впускные клапана
1=10.585-10.715 мм (0.4167-0.4219 д.)
2=45.535-45.560 мм (1.7927-1.7937 д.)
3=Радиус 0.38 мм (0.015 д.) максимум
Впускные клапана
1=10.585-10.715 мм (0.4167-0.4219 д.)
2=48.035-48.060 мм (1.8911-1.8921 д.)
3=Радиус 0.38 мм (0.015 д.) максимум
Выпускные клапана
1=10.585-10.715 мм (0.4167-0.4219 д.)
2=45.535-45.560 мм (1.7927-1.7937 д.)
3=Радиус 0.38 мм (0.015 д.) максимум
Выпускные клапана
1=10.585-10.715 мм (0.4167-0.4219 д.)
2=44.035-44.060 мм (1.7336-1.7346 д.)
3=Радиус 0.38 мм (0.015 д.) максимум

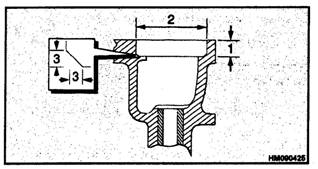

Рисунок 171. Данные пазов для вставных седел клапанов.
ДвигателиYG,YH
ДвигательAR
Впускные клапана
1=1.5 мм (0.06 д.)
2=20 мм (0.800 д.)
3=7.0 мм (0.28 д.)
4=100 мм (4.00 д.)
5=37.25-37.45 мм (1.467-1.474 д.)
6=44.75-45.00 мм (1.762-1.772 д.)
7= Радиус 1.4 мм (0.055 д.) максимум
8=Радиус 1.5 мм (0.06 д.) максимум
9=1.5 мм (0.06 д.)
10=8.54-8.57 мм (0.336-0.337 д.)
Впускные клапана
1=1.5 мм (0.06 д.)
2=20 мм (0.800 д.)
3=7.0 мм (0.28 д.)
4=100 мм (4.00 д.)
5=37.82-38.02 мм (1.488-1.496 д.)
6=47.25-47.50 мм (1.860-1.870 д.)
7= Радиус 1.4 мм (0.055 д.) максимум
8=Радиус 1.5 мм (0.06 д.) максимум
9=1.5 мм (0.06 д.)
10=8.54-8.57 мм (0.336-0.337 д.)
Выпускные клапана
1=1.5 мм (0.06 д.)
2=20 мм (0.800 д.)
3=7.0 мм (0.28 д.)
4=100 мм (4.00 д.)
5=34.38-34.58 мм (1.354-1.361 д.)
6=42.75-43.00 мм (1.683-1.693 д.)
7= Радиус 1.4 мм (0.055 д.) максимум
8=Радиус 1.5 мм (0.06 д.) максимум
9=1.5 мм (0.06 д.)
10=8.54-8.57 мм (0.336-0.337 д.)
Выпускные клапана
1=1.5 мм (0.06 д.)
2=20 мм (0.800 д.)
3=7.0 мм (0.28 д.)
4=100 мм (4.00 д.)
5=36.62-36.82 мм (1.441-1.44961 д.)
6=43.25-43.50 мм (1.702-1.712 д.)
7= Радиус 1.4 мм (0.055 д.) максимум
8=Радиус 1.5 мм (0.06 д.) максимум
9=1.5 мм (0.06 д.)
10=8.54-8.57 мм (0.336-0.337 д.)

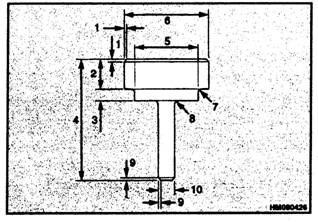

Рисунок 172. Направляющее устройство для вставных седел клапанов,
клапаны 45 или 30º.
Таблица 4. Выпускные клапаны
Диаметр, седло клапана 8.938-8.960
мм
(0.351-0.3528
д.)
Зазор в направляющей втулке
0.040-0.84 мм
(0.0016-0.0033 д.)
Максимальный зазор в направляющей втулке
Производственный срок службы
0.104 мм (0.0041
д.)
Предельный срок службы
0.121 мм (0.0048
Диаметр, головка клапана
(ДвигателиYG,YH) 40.88-41.12
мм
(1.609-1.619
д.)
(ДвигательAR) 41.88-42.12
мм
(1.649-1.658
мм)
Угол фаски клапана 45
или 30º
Глубина головки клапана ниже поверхности головки цилиндра при
производственном сроке службы (см. рис. 171 и 172):
(ДвигателиYG,YH) 1.50-1.80
мм
(0.059-0.071
д.)
(ДвигательAR) 0.40-0.60
мм
(0.016-0.024
д.)
Глубина головки клапана ниже поверхности головки цилиндра при
предельном сроке службы (см. рис. 171 и 172):
ДвигателиYG,YH) 2.05
мм
(0.081д.)
(ДвигательAR) 0.805
мм
(0.032
д.)
Общая длина
(ДвигателиYG,YH) 122.65-123.30
мм
(4.829-4.854
д.)
(ДвигательAR) 123.75-124.40
мм
(4.872-4.897
д.)
Прокладки Резиновая
прокладка, установленная на направляющую втулку клапана
(коричневая)
Таблица 5. Пружины клапанов
Длина при установке 39.0
мм (1.54 д.)
Нагрузка, длина при установке
(ДвигателиYG,YH) 246-277.5
Н
(55.3-62.4ф/ф)
(ДвигательAR) 136.3-153.7
Н
(30.6-34.5ф/ф)
Количество активных катушек 3.3
Демпферные катушки,кол.-во0
Направление катушек налево
Таблица 6. Кулачки
Диаметр, седло кулачка 18.99-19.01 мм
(0.7475-0.7485
д.)
Диаметр, паз кулачка в блоке цилиндров
19.05-19.88 мм
(0.7500-0.7512 д.)
Зазор кулачка в блоке цилиндров
0.04-0.09 мм
(0.0015-0.0035 д.)
Таблица 7. Ось коромысел
Внешний диаметр 19.01-19.04
мм
(0.7484-0.7496
д.)
Таблица 8. Коромысла и втулки
Диаметр, паз для втулок в коромысле
22.23-22.26 мм
(0.8752-0.87.64 д.)
Диаметр втулок наружный
22.28-22.31 мм
(0.8772-0.8783 д.)
Неподвижная посадка втулок в коромысле
0.020-0.089 мм
(0.0008-0.0035 д.)
Внутренний диаметр втулок (обработанных)
19.06-19.10 мм
(0.7505-0.7520 д.)
Зазор между коромыслом и осью коромысла
0.03-0.09 мм
(0.001-0.0035 д.)
Максимальный зазор (предельный срок службы)
между коромыслом и осью коромысла
0.13 мм (0.005 д.)
ПОРШЕНЬ И ШАТУН
См. приведенные ниже таблицы и рис. 173 по поводу спецификаций
поршня и шатуна
Таблица 9. Поршни (двигательAR)
Тип: камера сгорания “Fastram”,
верхний кольцевой паз со вставкой для поршня и шатуна.
Диаметр, паз для поршневого пальца
39.703-39.709 мм
(1.5631-1.5633 д.)
Высота поршня над верхней поверхностью блока двигателя
0.38-0.50 мм
(0.015-0.020 д.)
Ширина паза для верхнего кольца (двигательAR)
2.60-2.62 мм
(0.1023-0.1031 д.)
Ширина паза для второго кольца (все двигатели)
2.56-2.58 мм
(0.1008-0.1016 д.)
Ширина паза для третьего кольца (двигательAR)
3.53-3.55 мм
(0.1389-0.1397 д.)
ПРИМЕЧАНИЕ:МАЛЕНЬКИЙ
И БОЛЬШОЙ ПАЗЫ В ШАТУНЕ ДОЛЖНЫ БЫТЬ КВАДРАТНЫ И ПАРАЛЛЕЛЬНЫ ДРУГ
ДРУГУ В ПРЕДЕЛАХ ±.0.25 мм (0.010 д.). ОТМЕР ПРОИЗВОДИТСЯ ОТ 127
ММ (5.0 д.). С КАЖДОЙ СТОРОНЫ ОСИ ШАТУНА. ЕСЛИ ВТУЛКИ
УСТАНОВЛЕНЫ НА МЕНЬШТЙ КОНЕЦ ШАТУНА, ТО ЛИМИТ СНИЖАЕТСЯ ДО ±0.06
ММ (0.0025 д.)

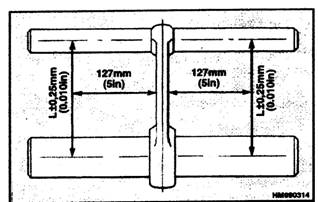

Рисунок 173. Проверка совмещения шатуна.
Таблица 10. Поршни (Двигатели типаYG,YH).
Тип:камера
сгорания “Fastram”, верхний кольцевой
паз со вставкой, графитная юбка.
Диаметр, паз для поршневого пальца
39.703-39.709 мм
(1.5631-1.5633 д.)
Высота поршня над верхней поверхностью блока двигателя
