Метод расчёта допусков из условий предупреждения заклинивания зубьев передачи часового механизма (1963 год)

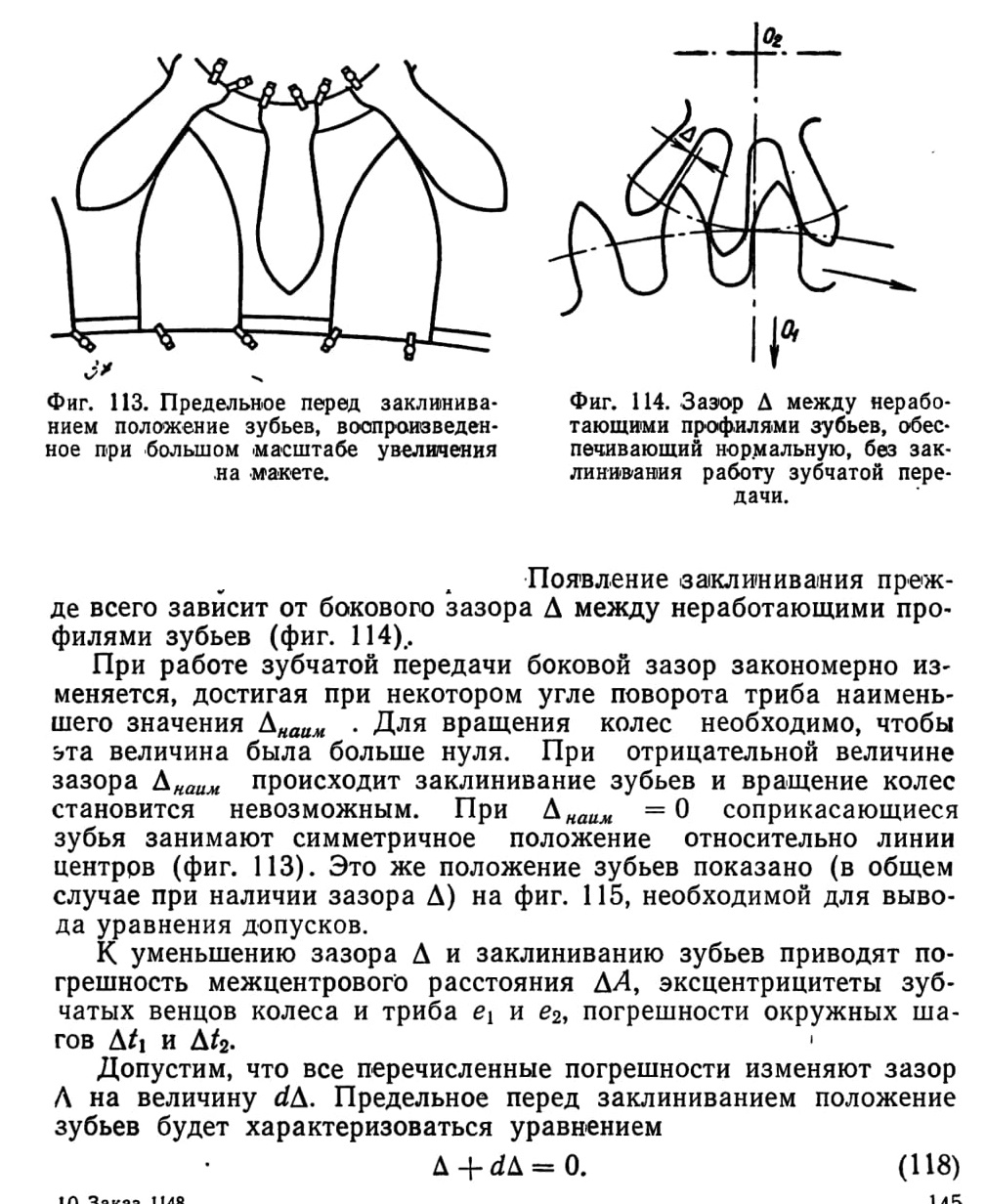

Заклинивание зубьев характерно для передач с большим количеством зубьев триба. Оно может наступить при чрезмерном сближении зубчатых венцов, находящихся в зацеплении колес. Макет на фиг. 113 иллюстрирует предельное перед заклиниванием положение зубьев колеса и триба.

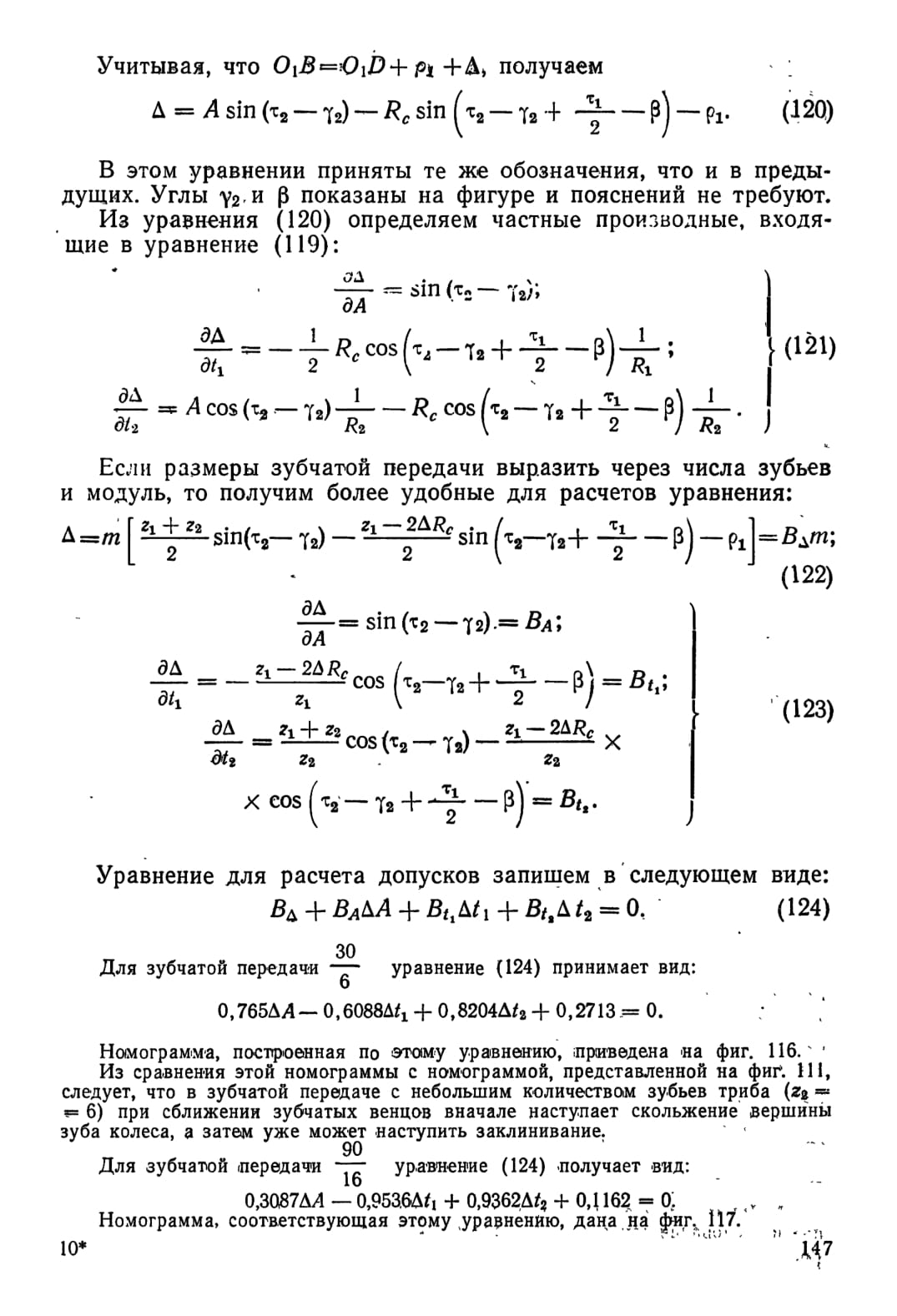

Это уравнение является исходным для вывода уравнения допусков.

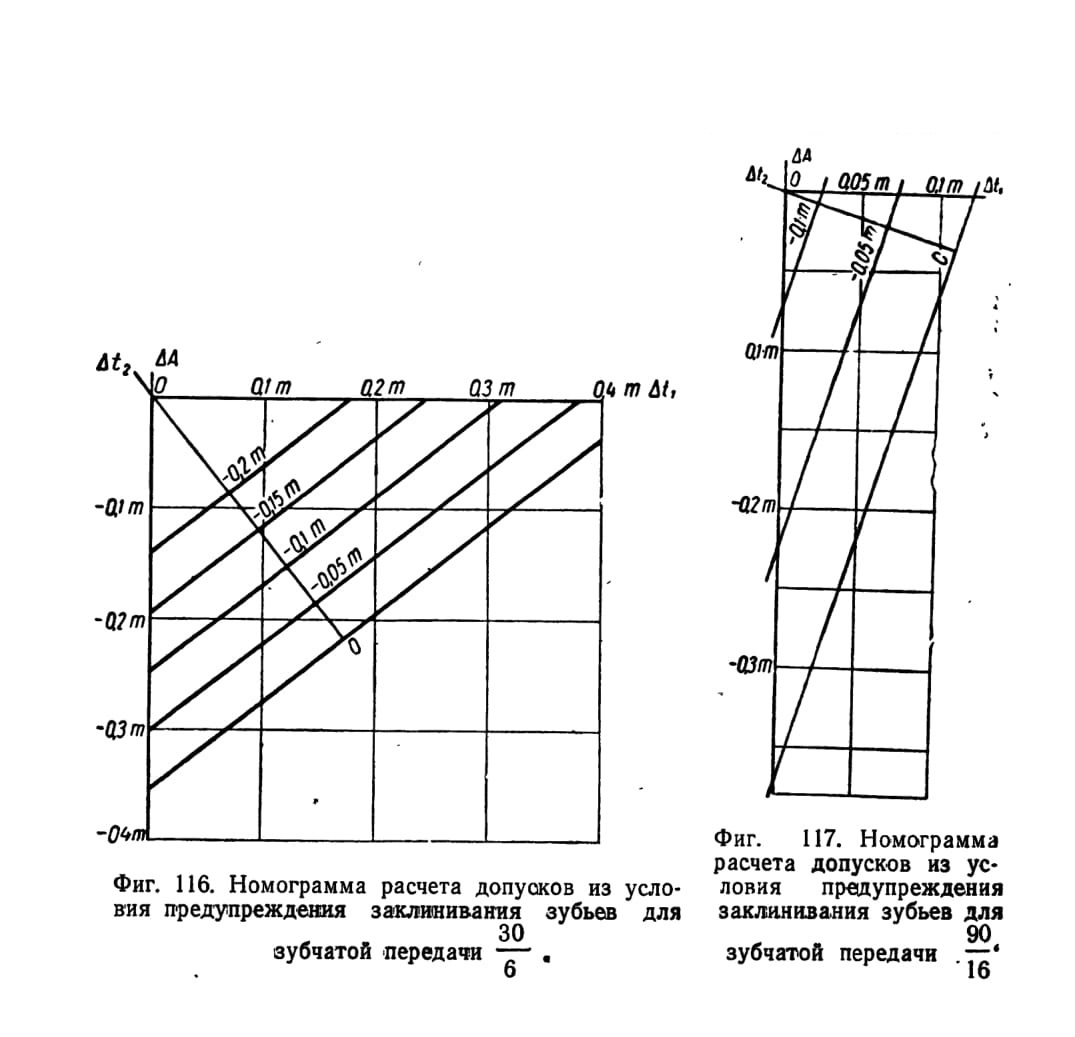

Из сравнения номограмм на фиг. 117 и 112 следует, что в зубчатых передачах с большим. количеством зубьев триба (z2= 16) при сближении зубчатых венцов заклинивание начинается раньше, чем скольжение вершины зуба колеса.
