Метод расчёта допусков по допустимому отклонению амплитуды колебаний баланса часового механизма  (1963 год)

Этот метод дает возможность рассчитать такие величины предельных отклонений элементов зубчатой передачи, мри которых соответствующие отклонения амплитуды колебаний баланса не будут выходить за допустимые пределы. Предельные отклонения амплитуды колебаний баланса могут относиться к разным промежуткам времени и к различным зубчатым парам. Их можно определить либо из условий точности работы част, либо из условий, определяющих нормальную работу волоока и деталей хода.

Наибольшее влияние на точность хода часов оказывают погрешности медленно вращающихся колес, так как их действие на амплитуду колебаний баланса будет продолжительным. Тем не менее, на суточный ход часов погрешности зубчатых передач оказывают незначительное влияние. Однако оценивать точность хода часов только суточным ходом недостаточно, так как скорости средств передвижения значительно возросли. Поэтому, кроме суточного хода, для некоторых видов часов большое значение имеет погрешность показаний, относящихся к небольшим интервалам времени.

Рассмотрим метод расчета допусков на элементы зацепления промежуточного и секундного колес при условии ограниченных во времени (кратковременных) изменений амплитуды колебаний баланса. Этот метод является общим. Он может быть применен также в случае более медленных изменений амплитуды колебаний баланса, связанных с погрешностями барабана и центрального колеса.

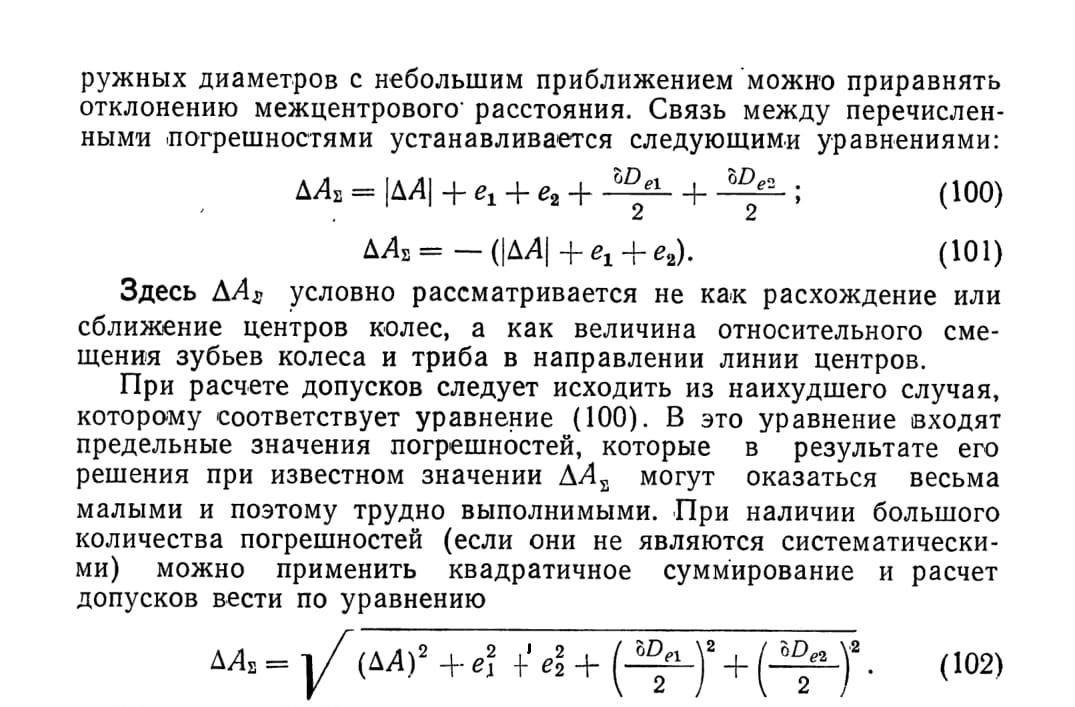

Уравнение (102) учитывает случайный характер погрешностей. Предельные значения погрешностей, рассчитанные по этому уравнению, оказываются больше, чем рассчитанные по уравнению (100). Соотношения между предельными погрешностями, необходимые для решения уравнений (100) и (102), устанавливаются с учетом точностных возможностей технологических процессов изготовления зубчатых колес.
