Нормализация часового зубчатого зацепления (1963 год)

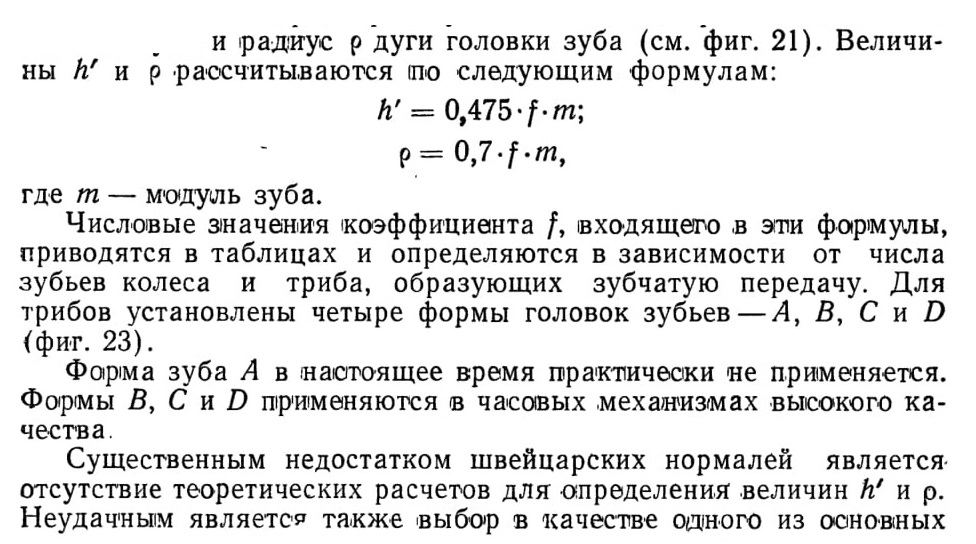

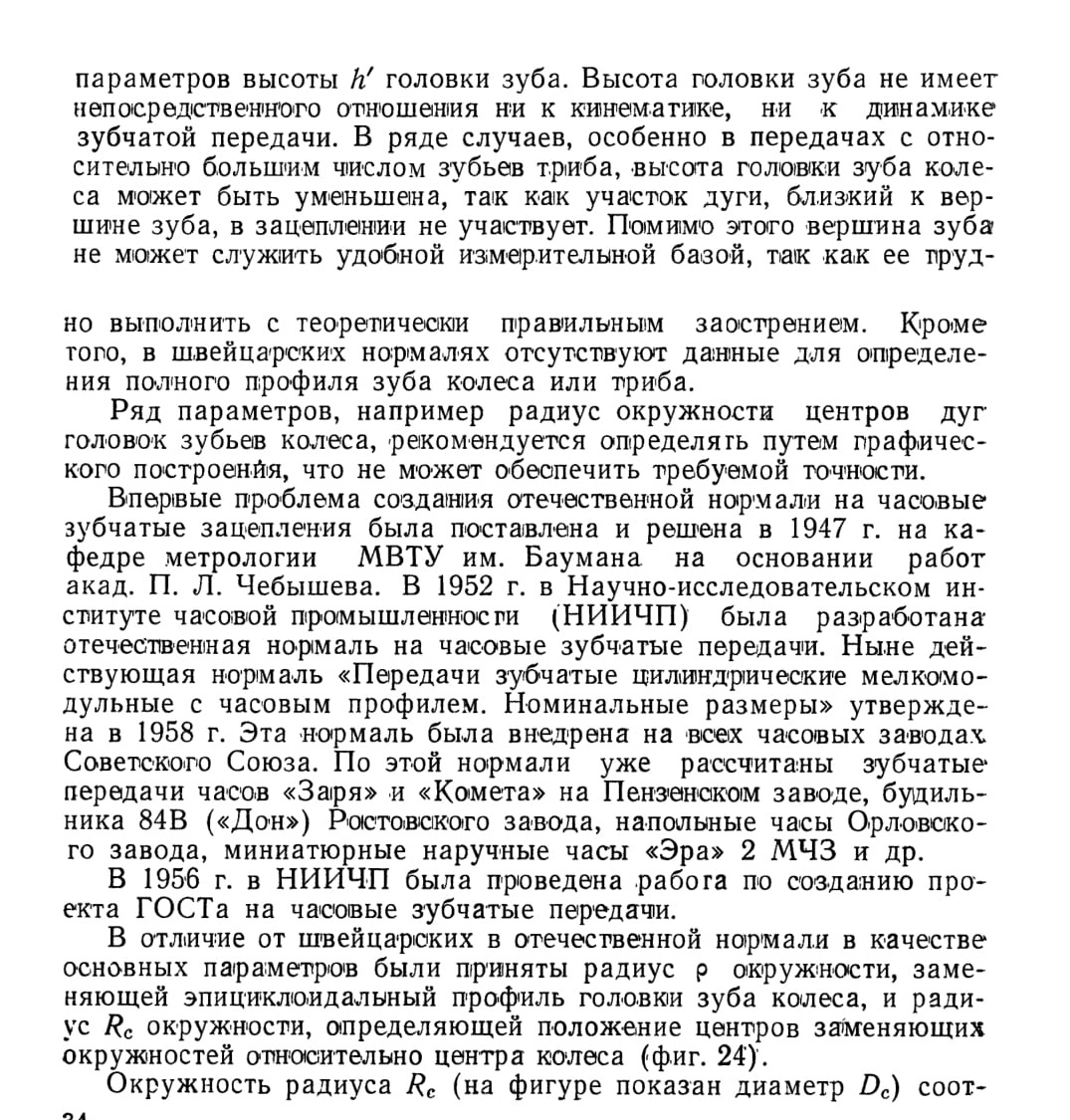

До последнего времени зубчатые передачи в отечественной часовой промышленности рассчитывались в полном соответствии со швейцарским и нормалями (NHS 56703). По этим нормалям в качестве основных параметров зубчатого колеса приняты высота h' головки зуба

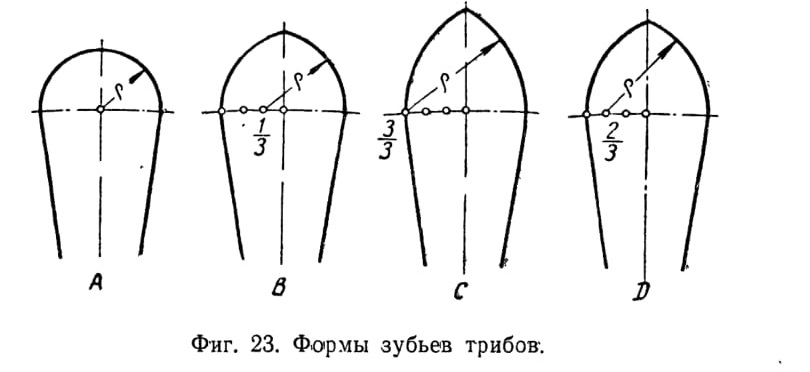

Фиг. 23. Формы зубьев трибов.

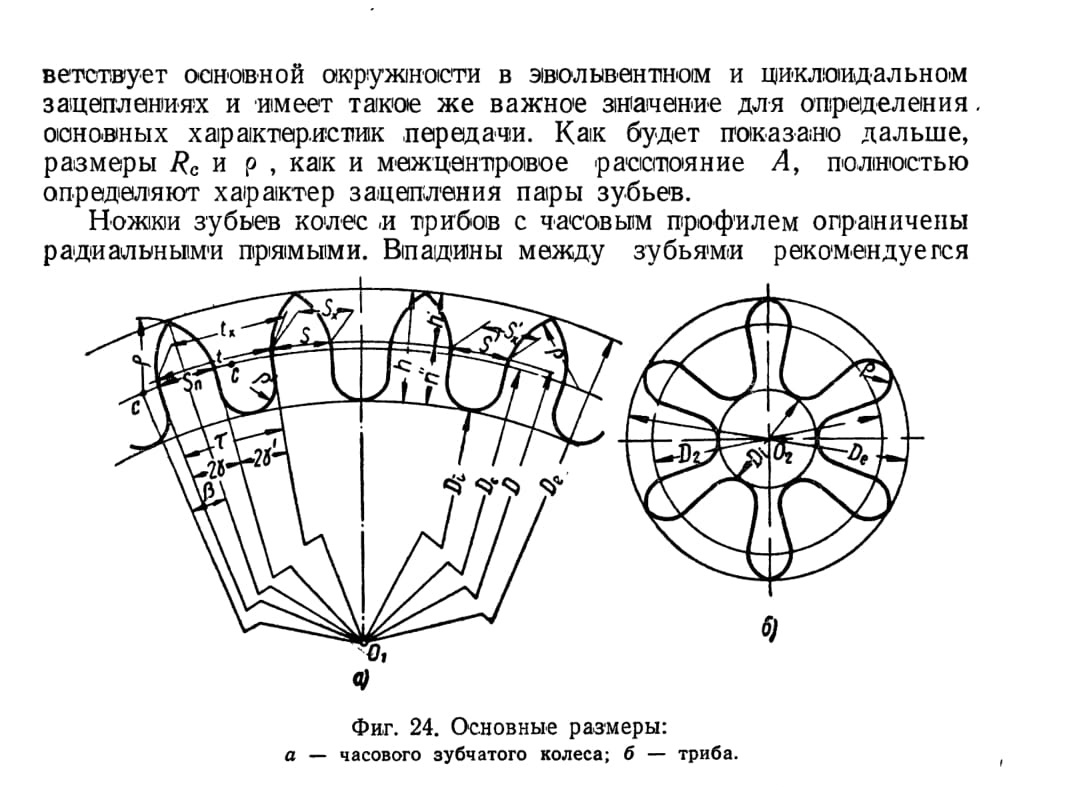

Фиг. 24. Основные размеры: а — часового зубчатого колеса; б — триба.

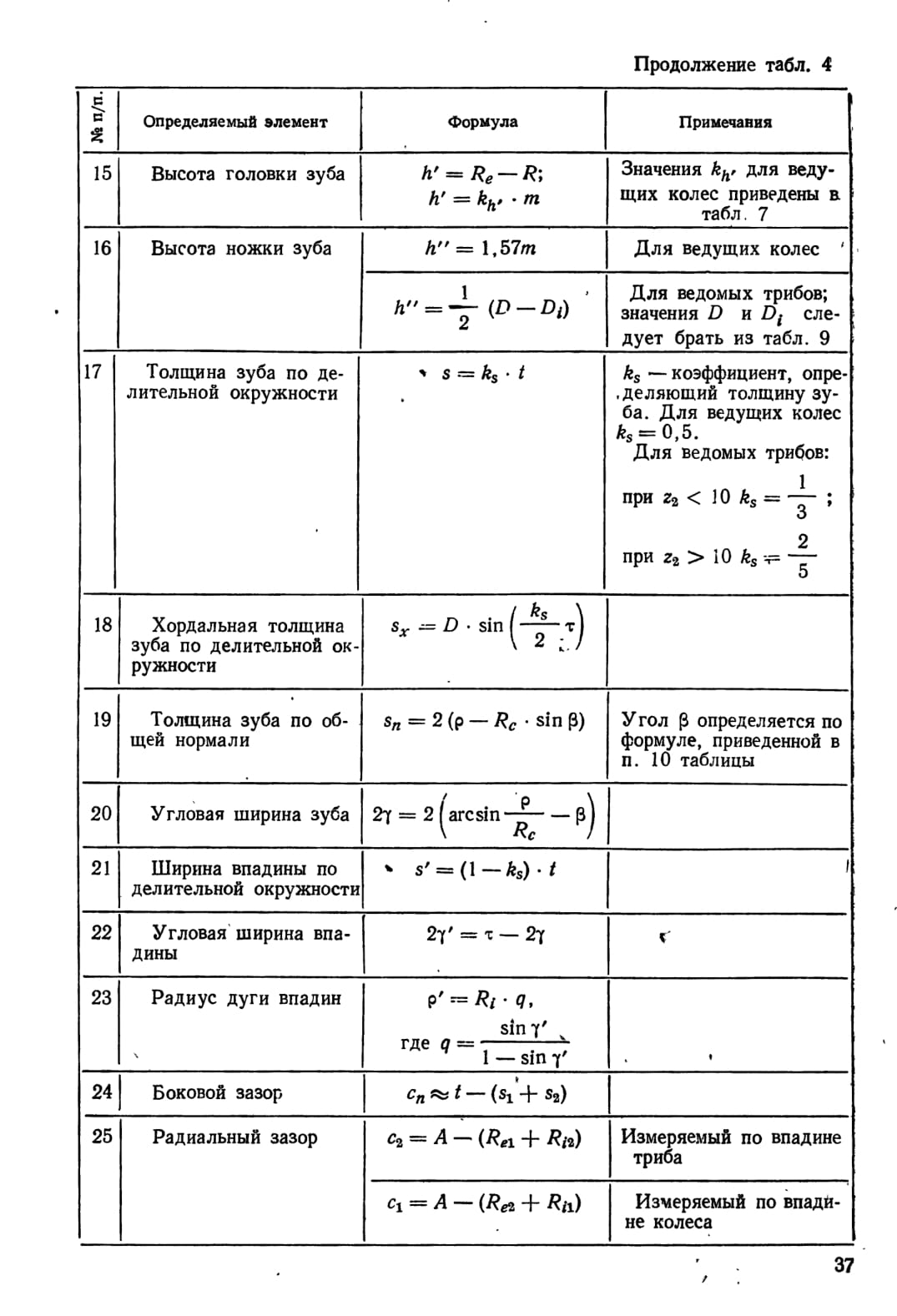

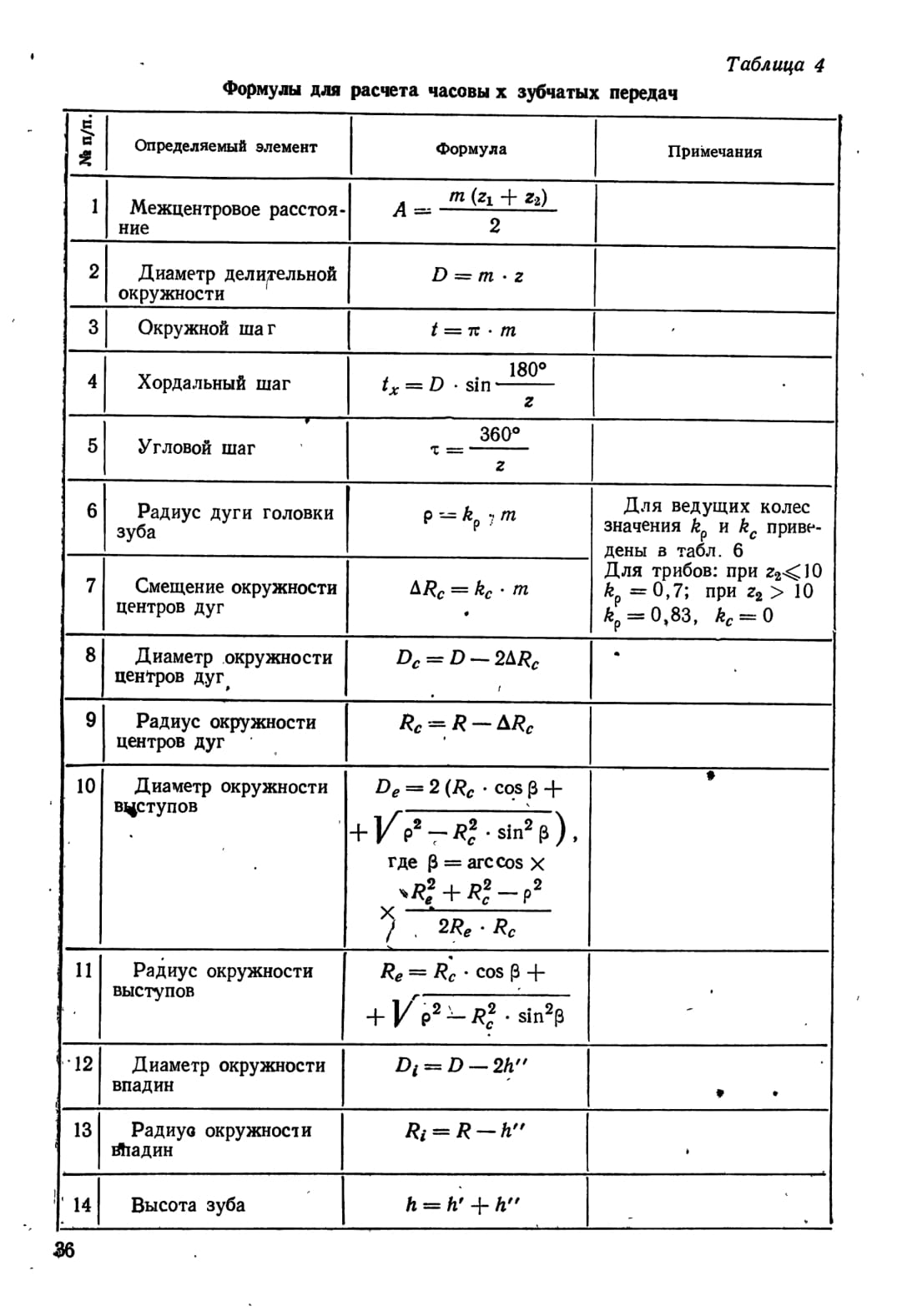

Таблица 4 Формулы для расчёта часовых зубчатых передач

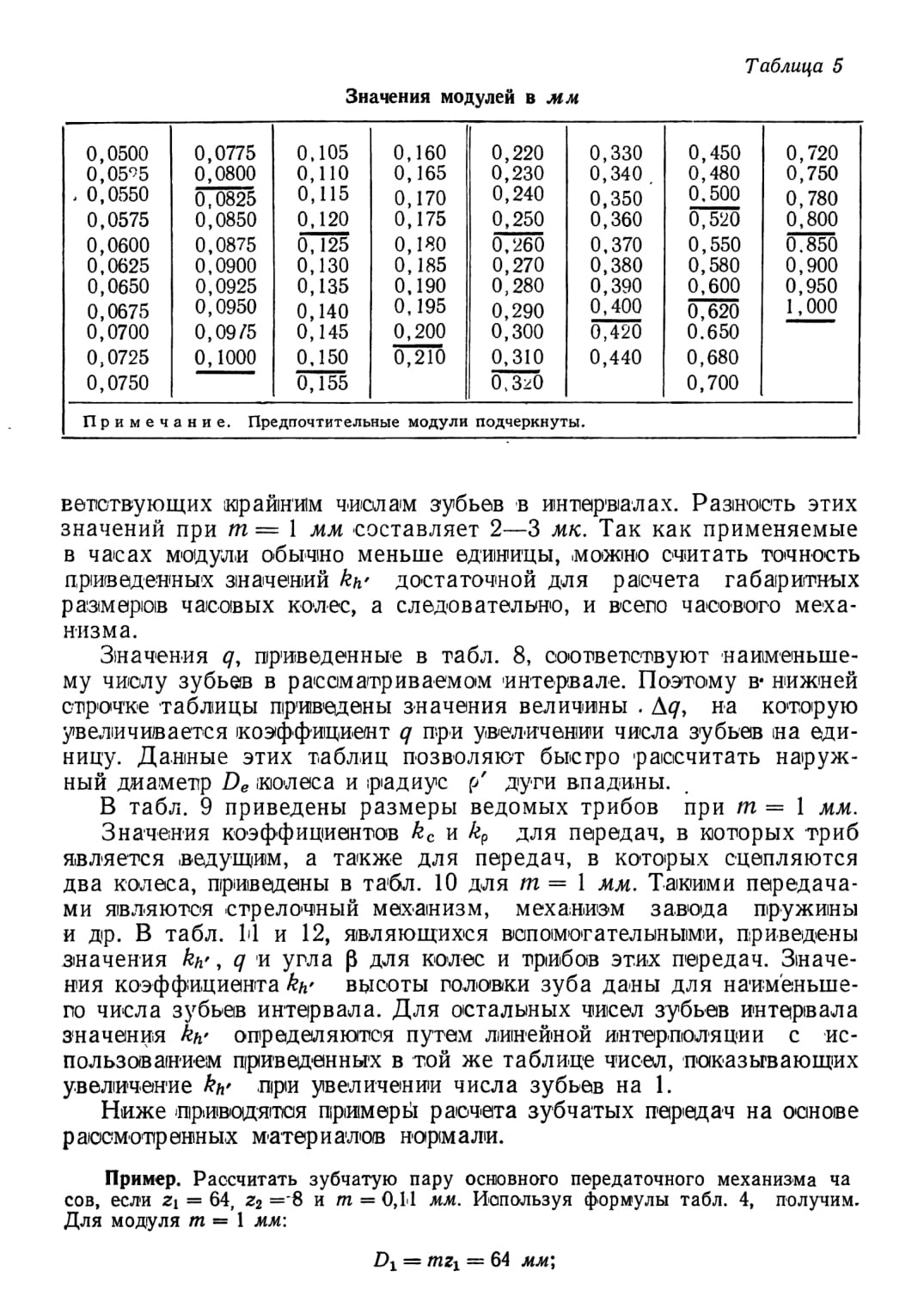

Таблица 5 Значения модулей в мм
