Глава 3 Настенные часы без боя (ремонт)

Глава 3 Настенные часы без боя (ремонт) - 1968 год

Часовая промышленность выпускает разнообразные по типам и конструкциям настенные часы с маятниковым регулятором: ходики, настенные часы с боем и без боя, с кукушкой и др.

В зависимости от вида двигателя настенные маятниковые часы подразделяются на:

1) часы гиревые с подвеской гири на цепи или струне;

2) часы пружинные с открытой пружиной;

3) часы пружинные с закрытой в барабане пружиной.

§ 1. Устройство часов

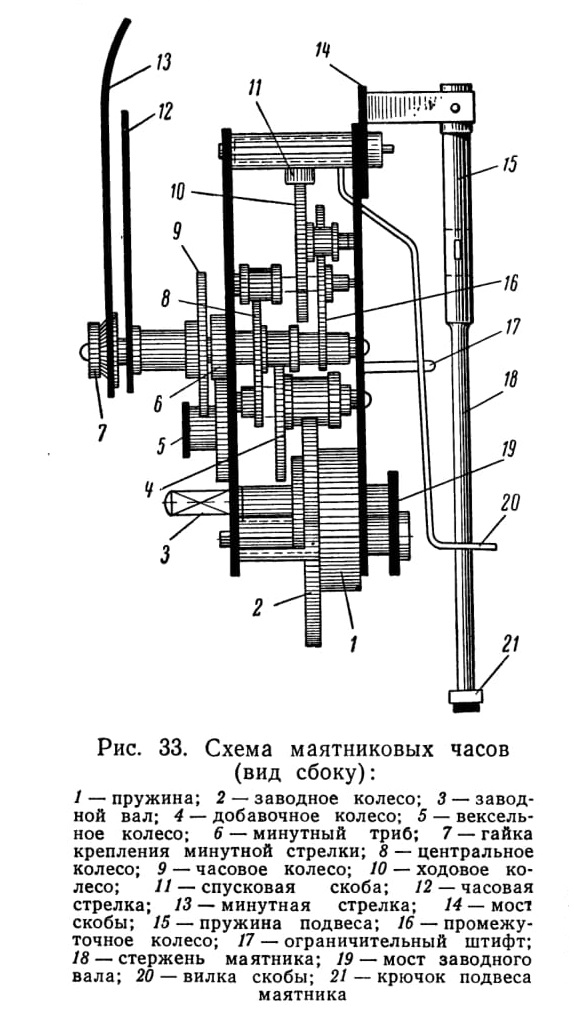

Механизм часов * (рис. 33) состоит из двух латунных, штампованных платин с окнами, служащих основанием для монтажа деталей механизма часов.

*Здесь рассмотрены настенные часы с открытой пружиной типа МЧ-5, отличающиеся простотой конструкции и хорошим ходом. Часы имеют семисуточный завод пружины.

Между собой платины скреплены стойками.

Стойка закреплена на передней платине расклепкой. Противоположные концы стоек имеют уступы, на которые надевают заднюю платину. Между передней и задней платинами находится весь механизм часов.

Двигатель часов — пружина — наружным концом закрепляется за выступ выреза задней платины, а внутренним концом за крючок вала заводного колеса.

Заводное колесо насажено на вал, имеющий на одном конце цапфу, входящую в отверстие задней накладной пластинки задней платины, на другом — цапфу под отверстие передней платины, переходящую в квадрат для ключа завода пружины.

Заводное колесо. Взаимодействует с храповым устройством, состоящим из храпового колеса, собачки и пружины собачки. Колесо на валу закреплено фрикционно при помощи пружинящей шайбы.

При заводе пружина наматывается на валик, а колесо остается неподвижным. В работающем механизме пружина, стремясь развернуться, действует на крючок вала; вал поворачивает храповое колесо, которое через собачку вращает заводное колесо, приводящее в движение зубчатые колеса.

Зубчатые колеса, расположенные между заводным колесом и ходовым трибом, носят название ангренажных колес.

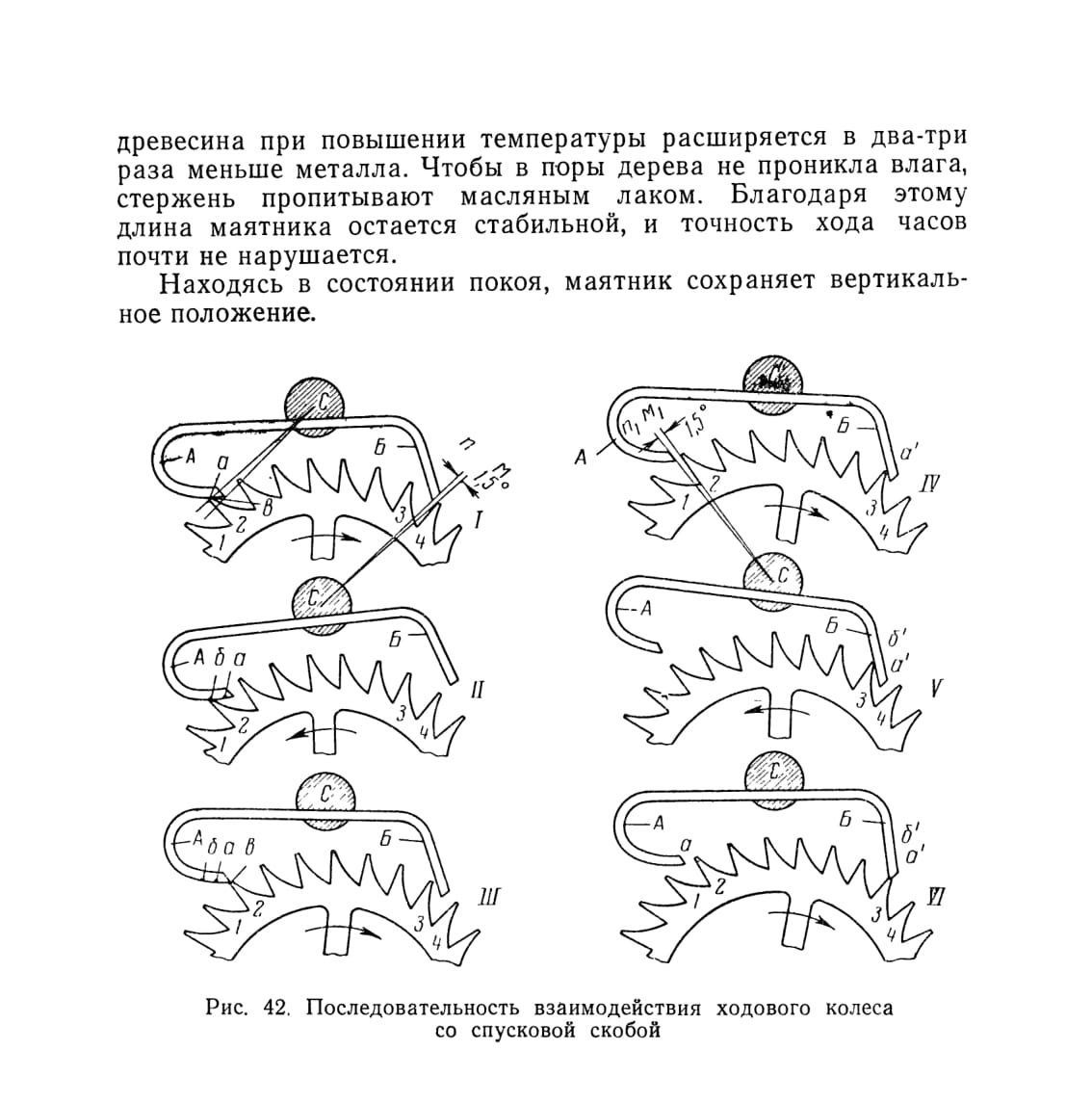

Колеса располагаются в следующем порядке за заводным колесом: добавочное 4 (недельное колесо), центральное 8, промежуточное 16 и ходовое 10.

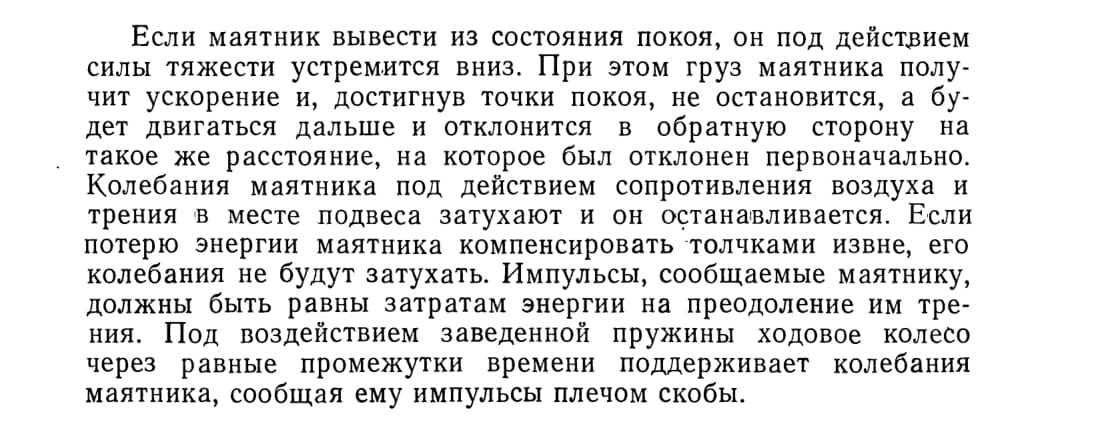

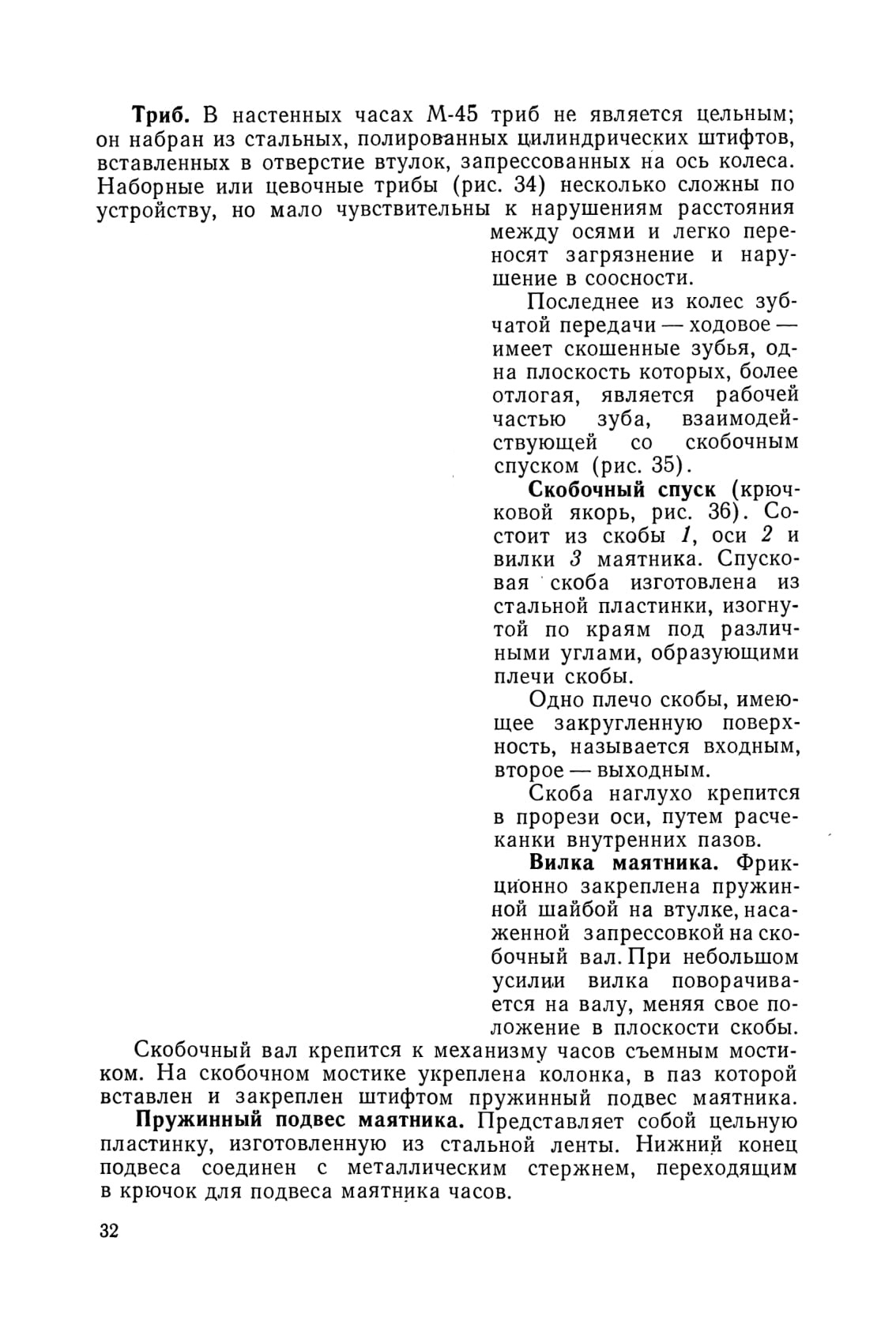

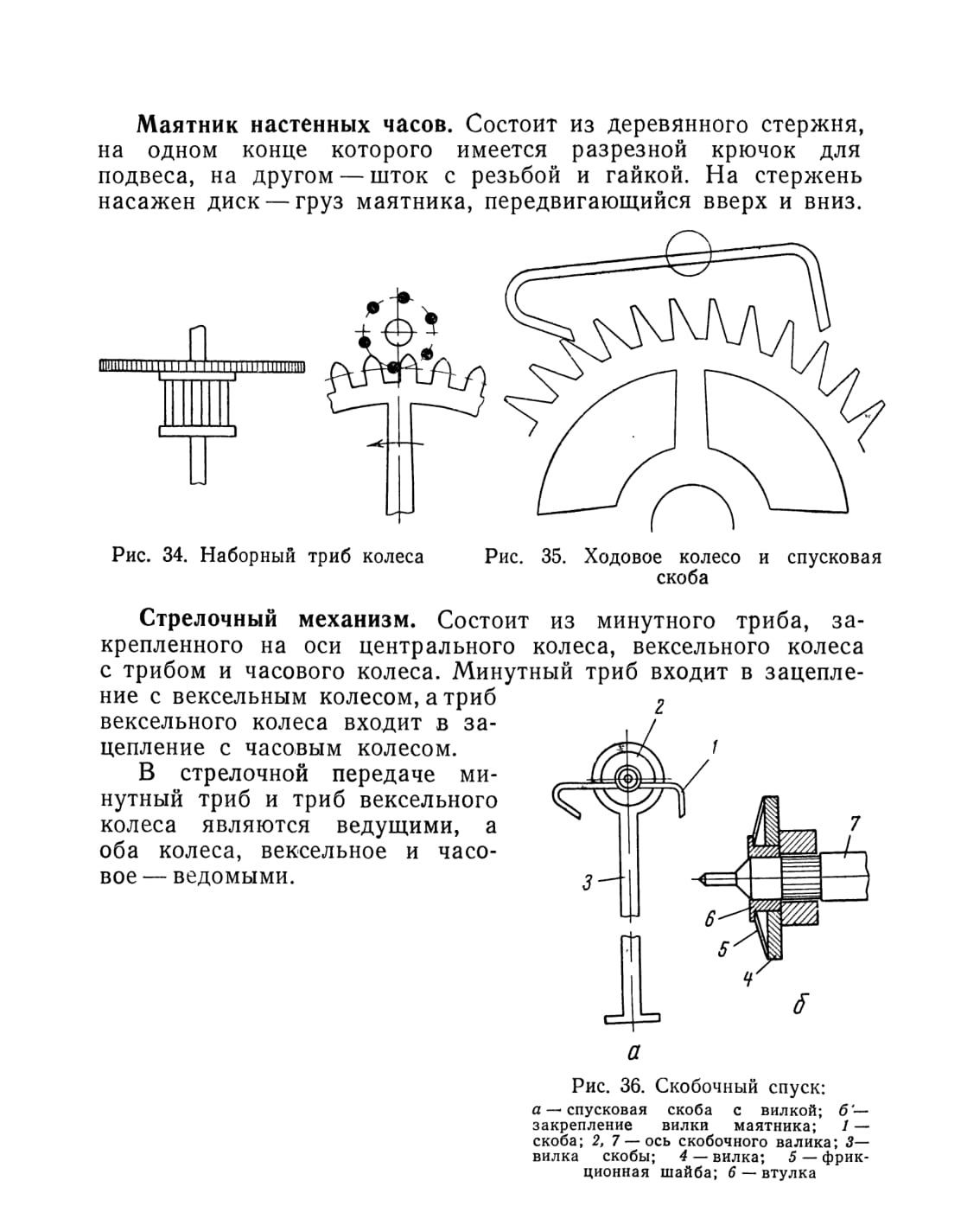

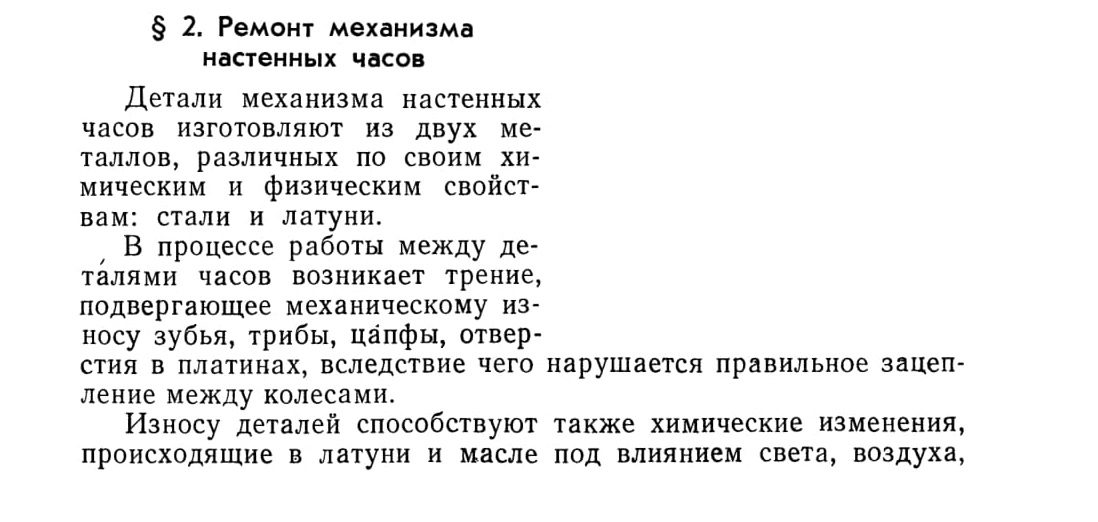

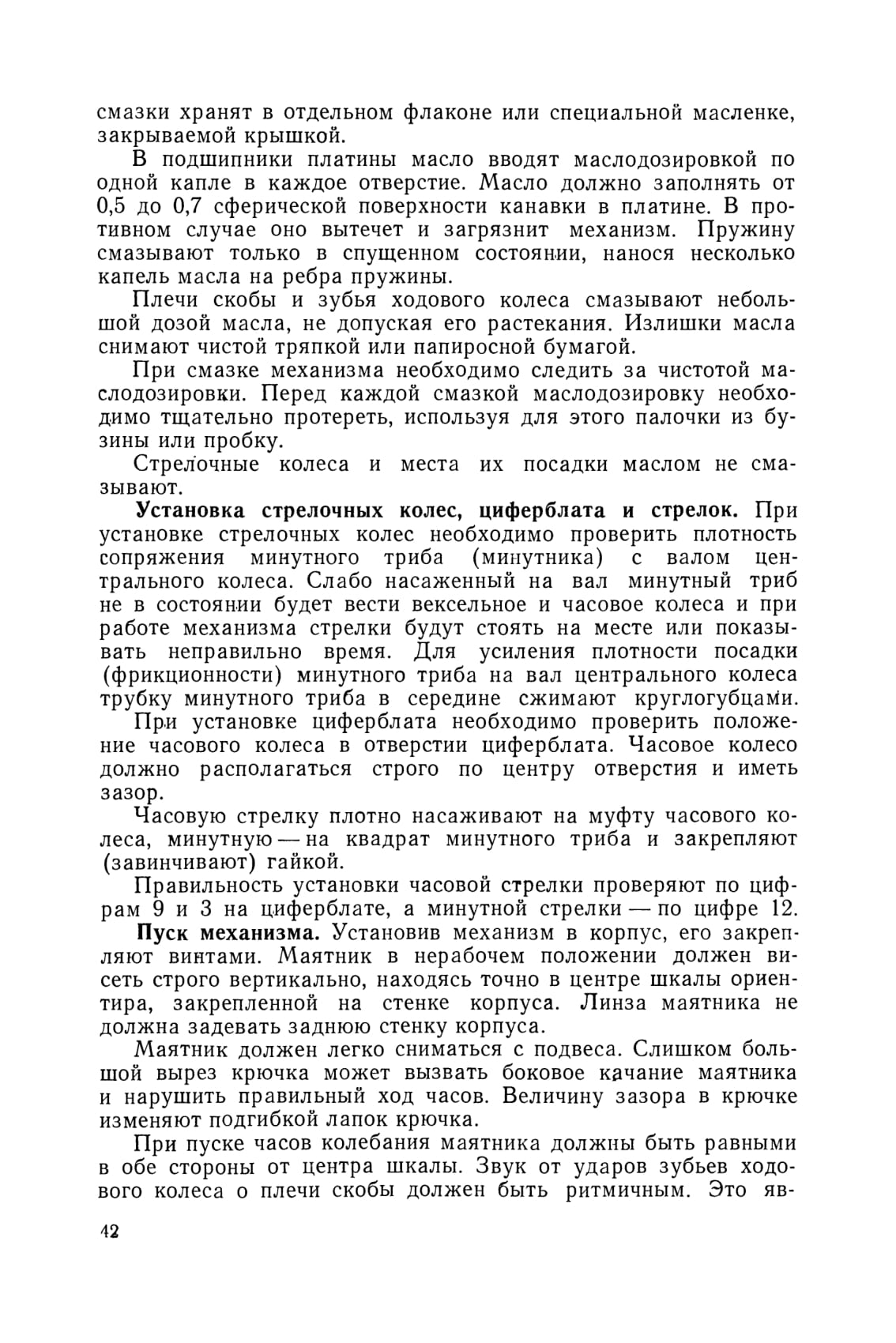

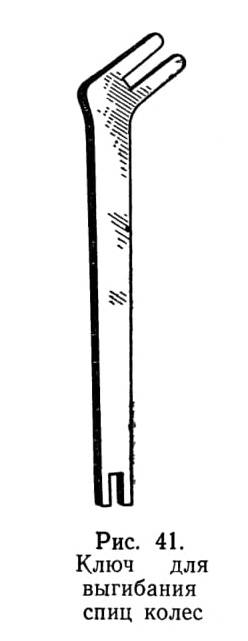

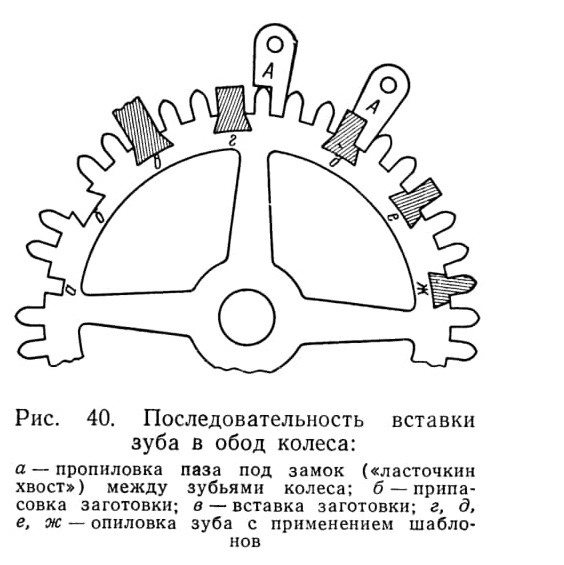

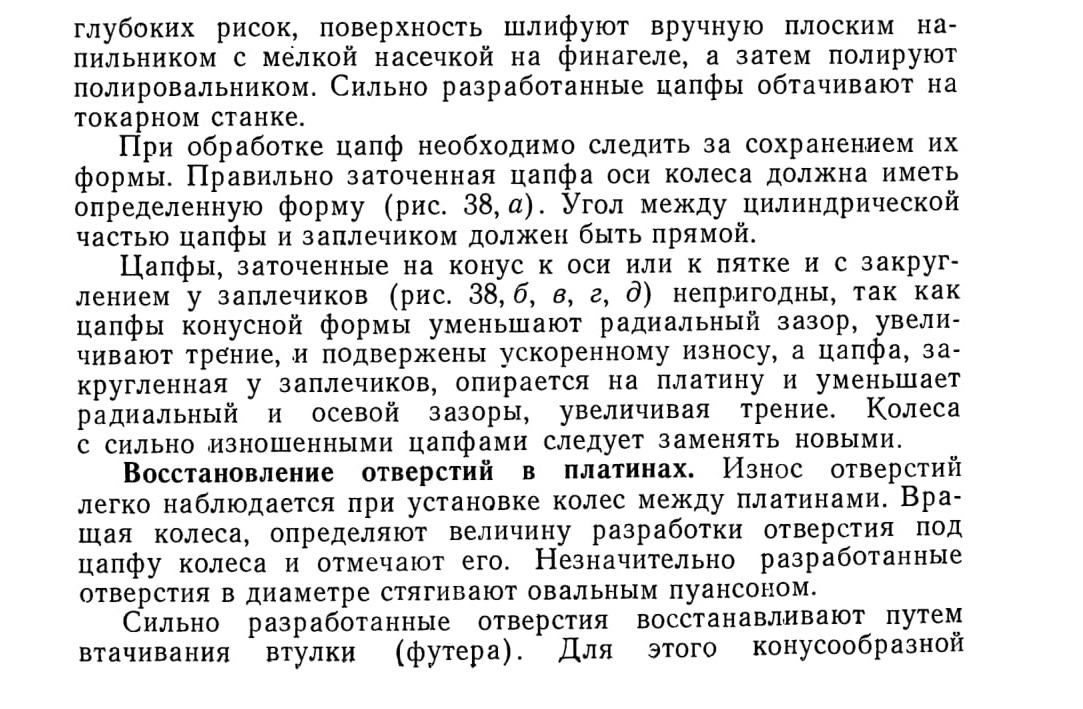

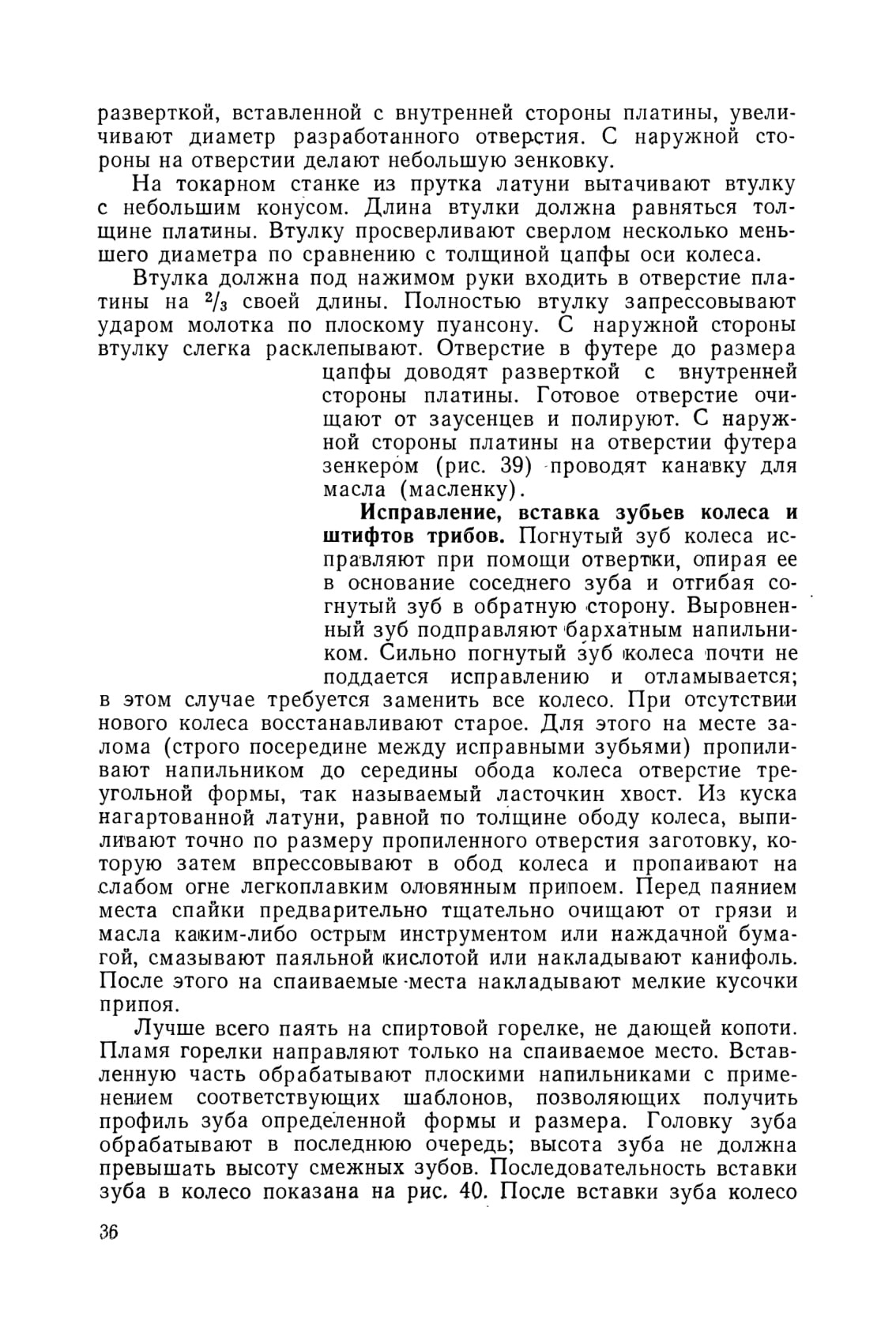

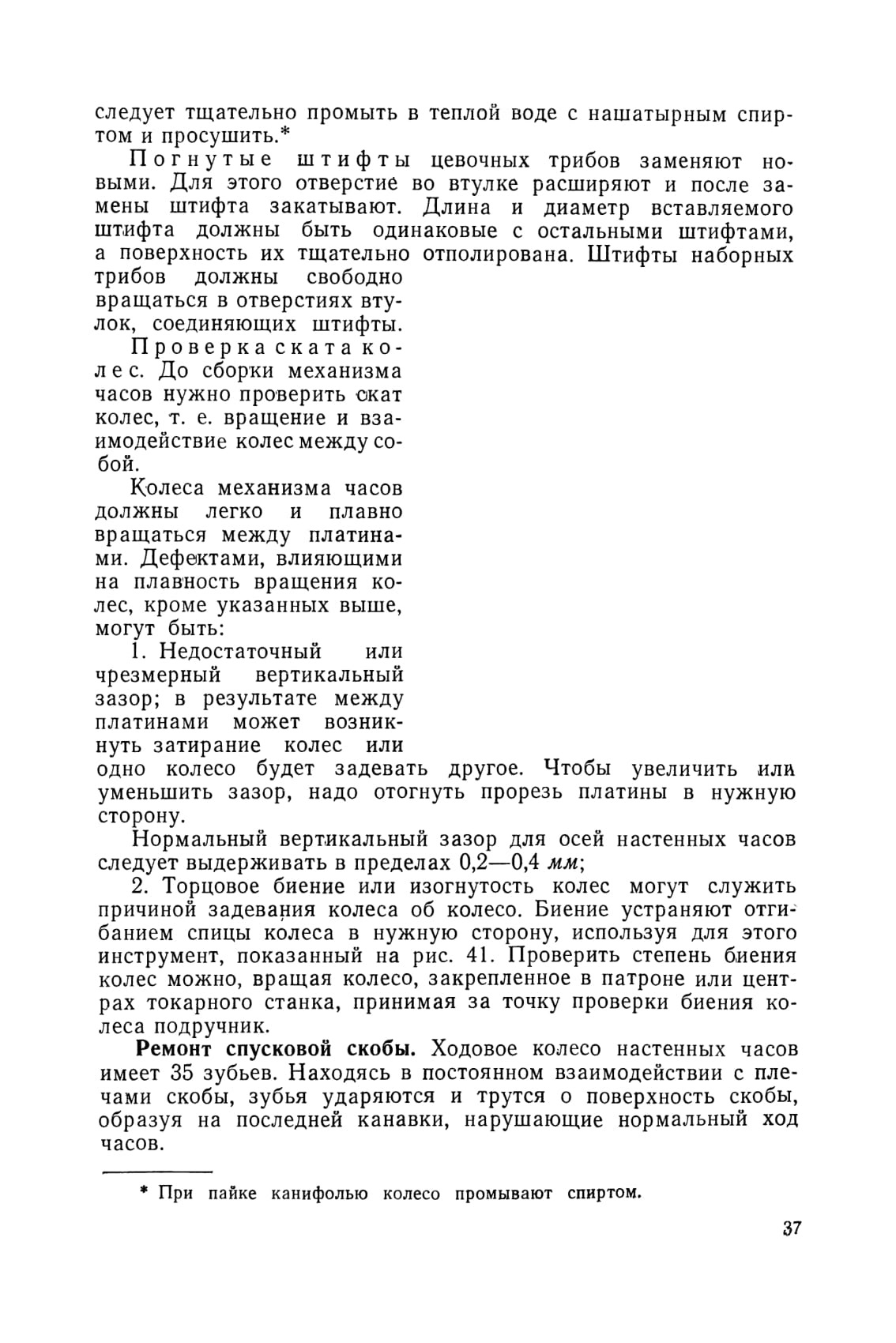

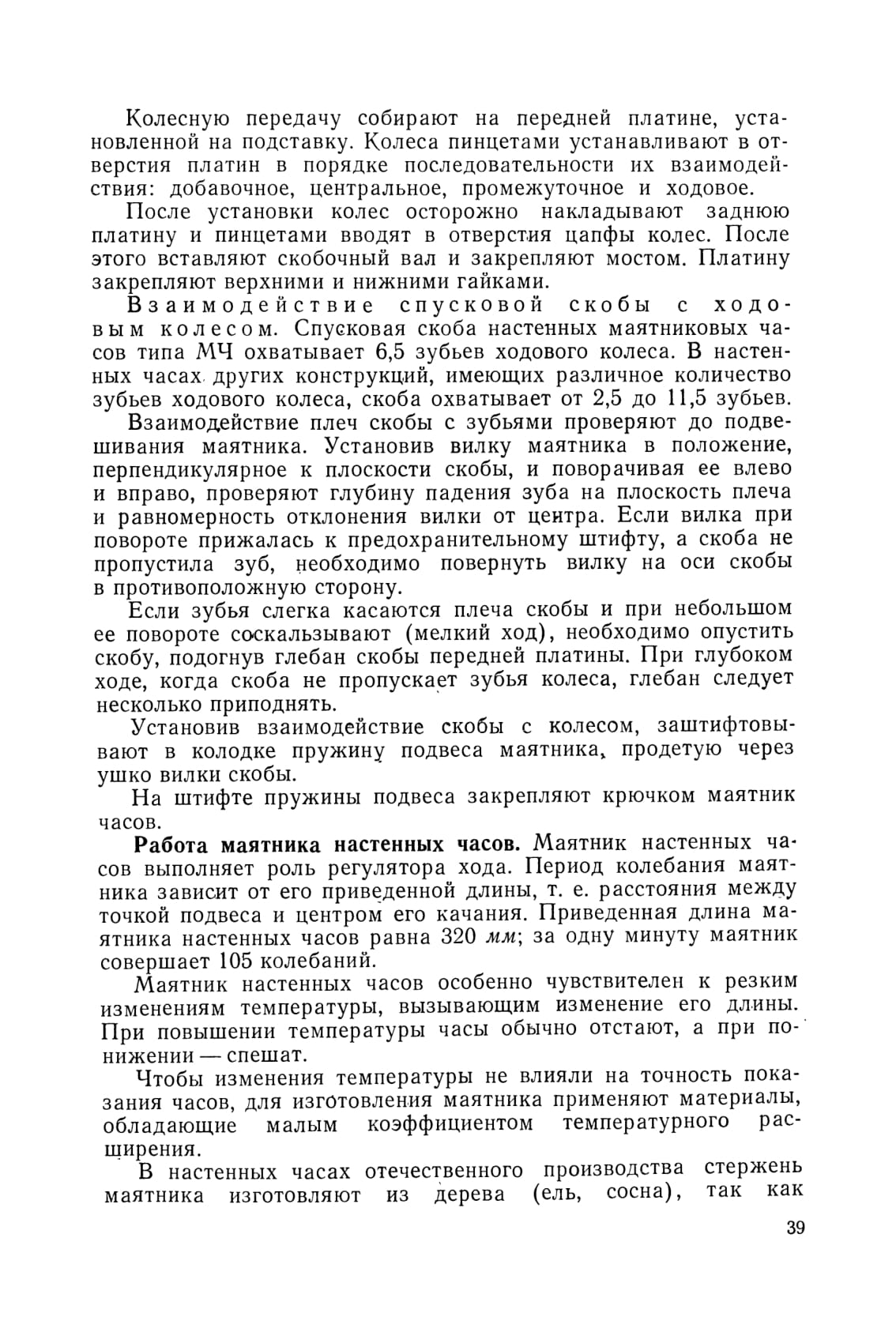

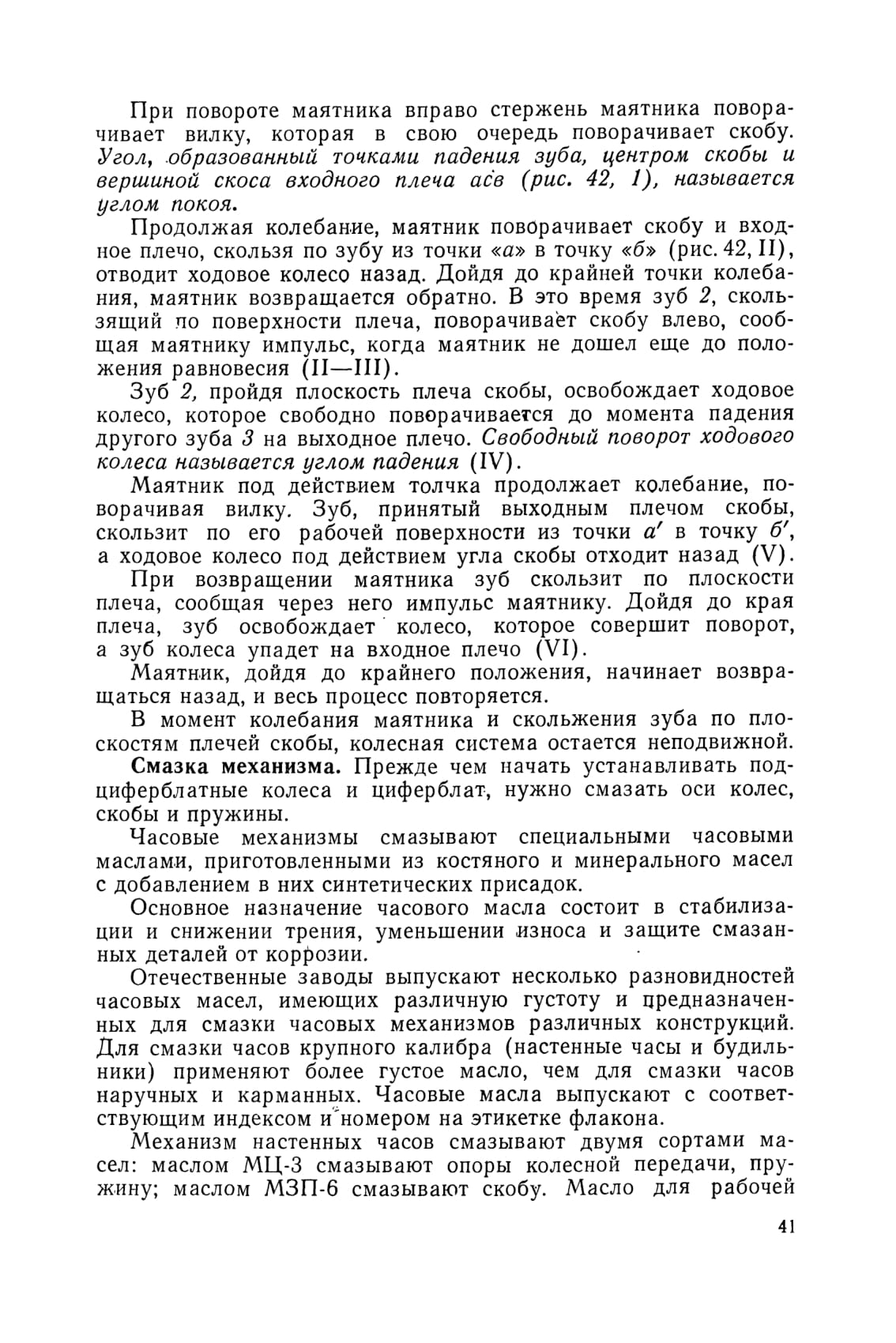

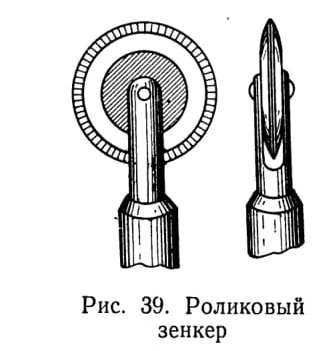

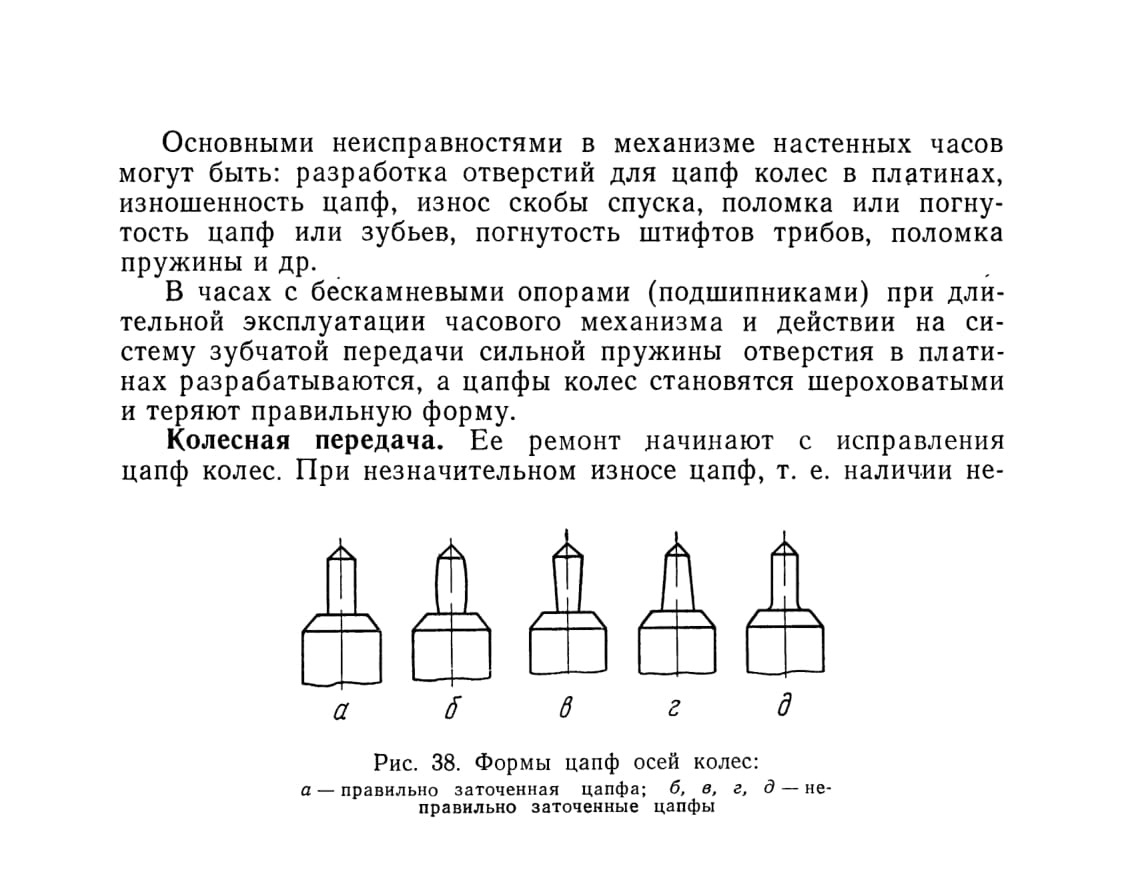

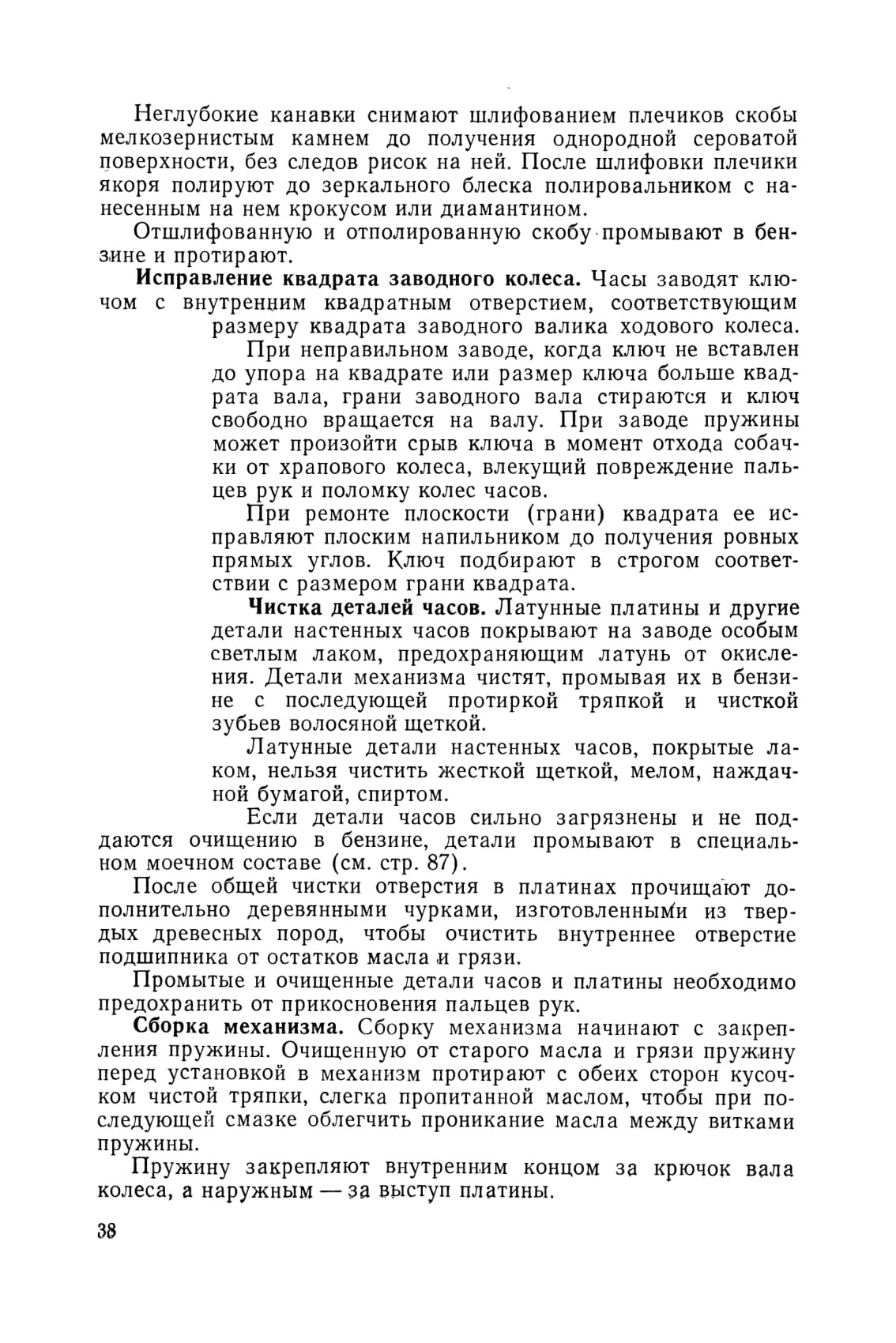

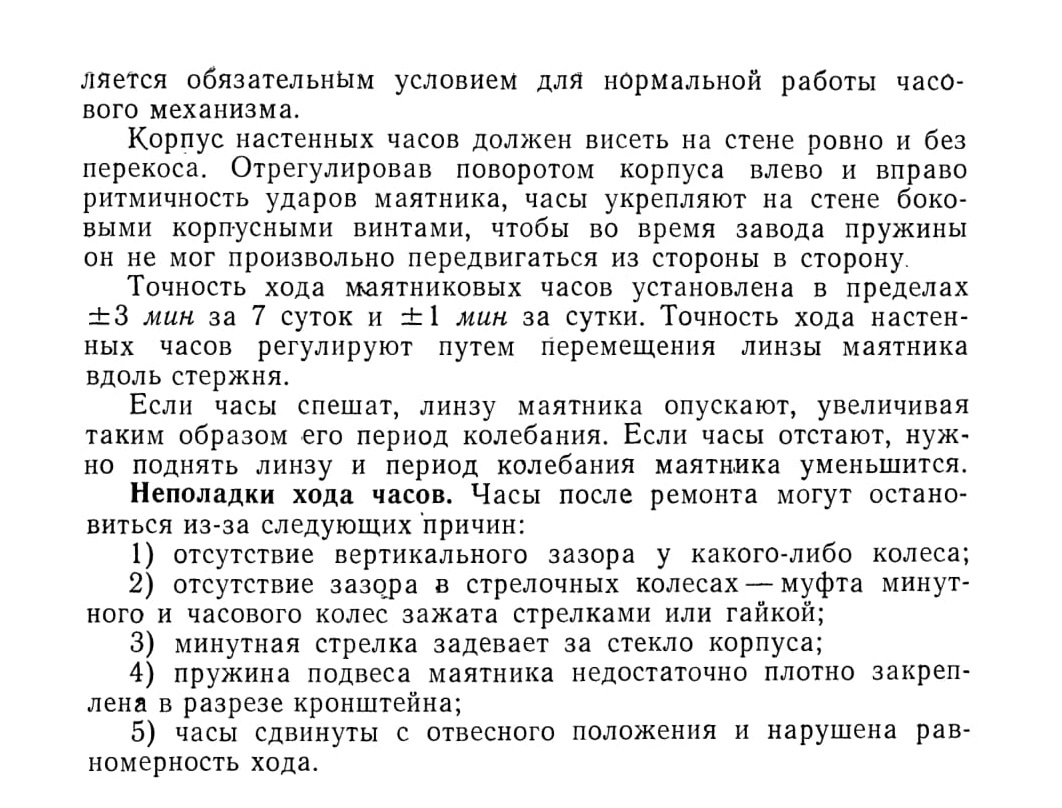

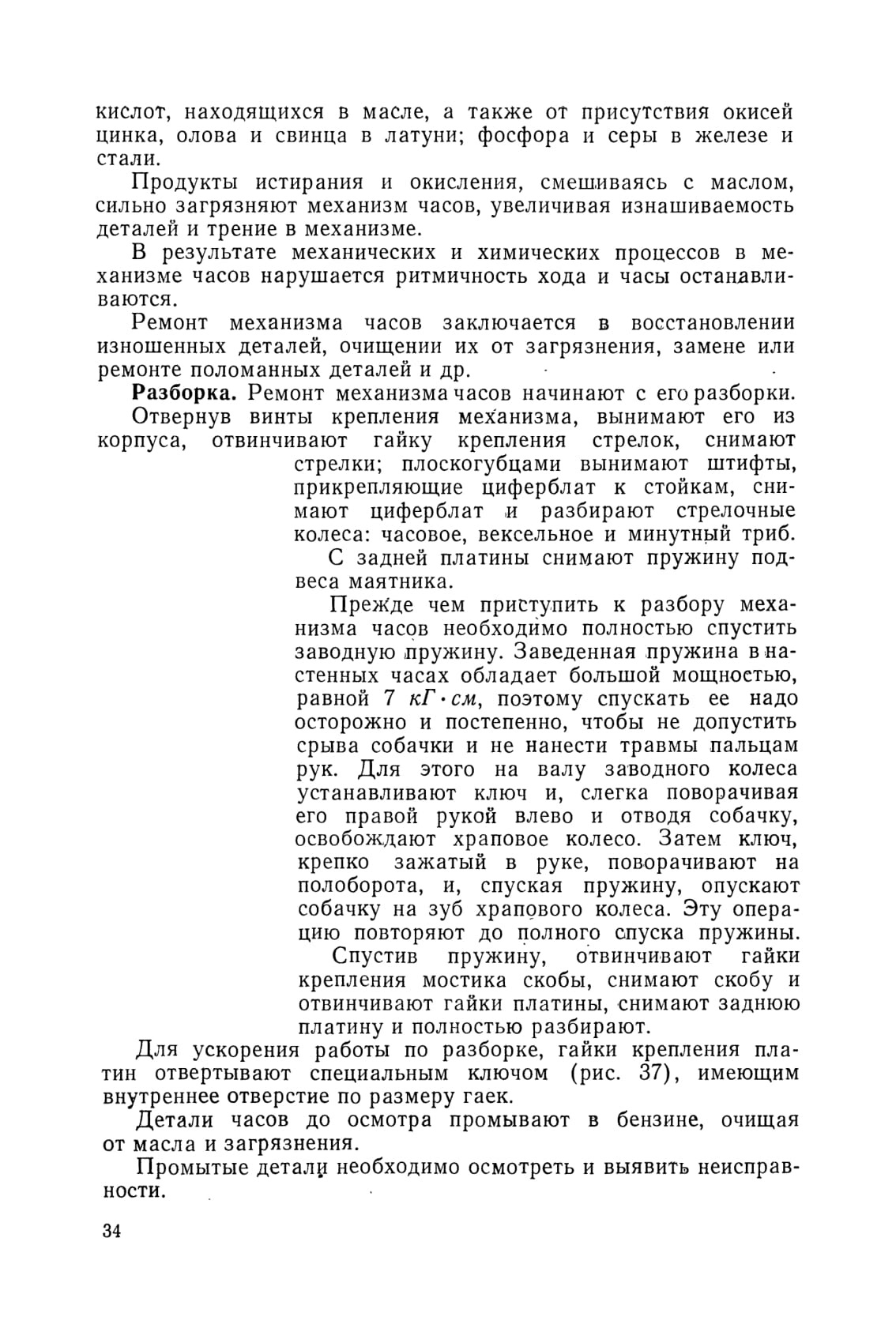

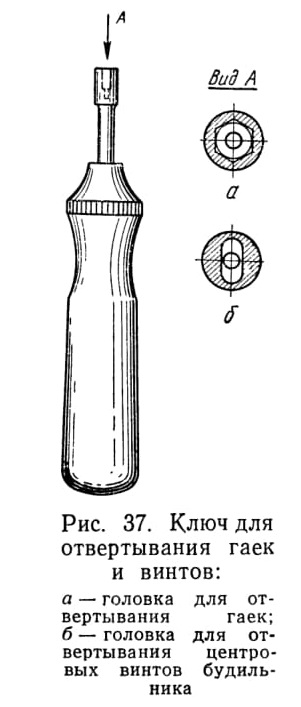

Ремонт механизма настенных часов
