Глава 2 Механические часы (ремонт)

Глава 2 Механические часы (ремонт) - 1968 год

Механизм обычных механических часов состоит из отдельных по назначению, но взаимосвязанных узлов, являющихся основными в работе механизма или выполняющих вспомогательные функции.

К основным узлам механизма относятся:

1) двигатель (источник энергии);

2) зубчатая передача (колесная система);

3) спусковой механизм;

4) колебательная система;

5) стрелочный механизм.

К вспомогательным узлам механизма относятся:

1) узел завода пружины и перевода стрелок;

2) механизм сигнала боя.

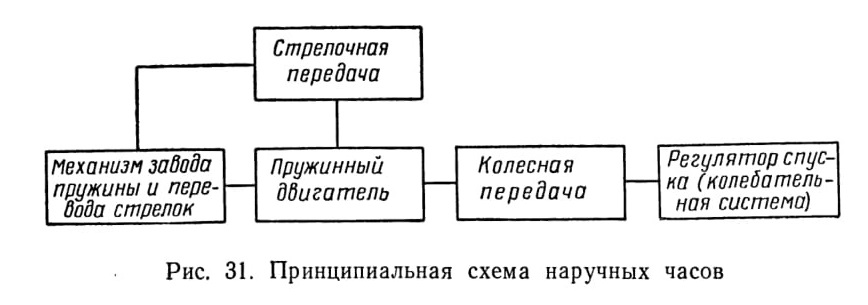

Принципиальная схема механизма современных наручных часов изображена на рис. 31.

Двигатель. Предназначен для аккумулирования (накапливания) энергии и постепенной импульсной передачи ее через колесную систему и спусковой механизм на маятник (баланс).

В зависимости от конструкции и типа механизма часов применяются два вида двигателей: гиревые или пружинные.

Гиревой двигатель применен в простейших маятниковых часах (ходики) и часах стационарного типа (напольные, башенные часы).

Поднятая вверх гиря, опускаясь, расходует накопленную потенциальную энергию на то, чтобы приводить в движение механизм хода часов, на вращение стрелочного механизма, на преодоление .инерционных сил и сил трения в механизме.

Пружинный двигатель применен в часах как стационарного типа (настенные, настольные часы), так и во всех часах переносного типа (будильники, карманные, .наручные и др. часы).

В пружинных часах энергия накапливается путем навивки упругой ленточной стальной пружины на валик.

Зубчатая передача (ангренаж). Служит для передачи импульсов силы от источника маятнику или балансу.

Зубчатая передача состоит из колес и трибов, находящихся в последовательном зацеплении и передающих усилие или преобразующих скорость передачи движения от одной оси механизма к другой.

Колеса представляют собой металлические диски, по внешней окружности которых нарезаны зубья определенного профиля и заданного количества. Колеса с небольшим количеством зубьев (менее 15) называются трибами.

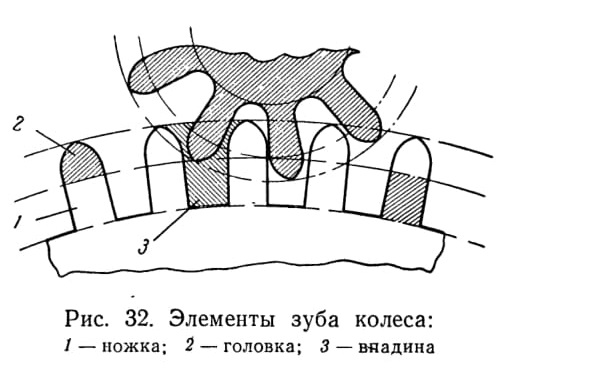

Зубья колес состоят из ножки 1, плавно переходящей в головку 2 (рис. 32).

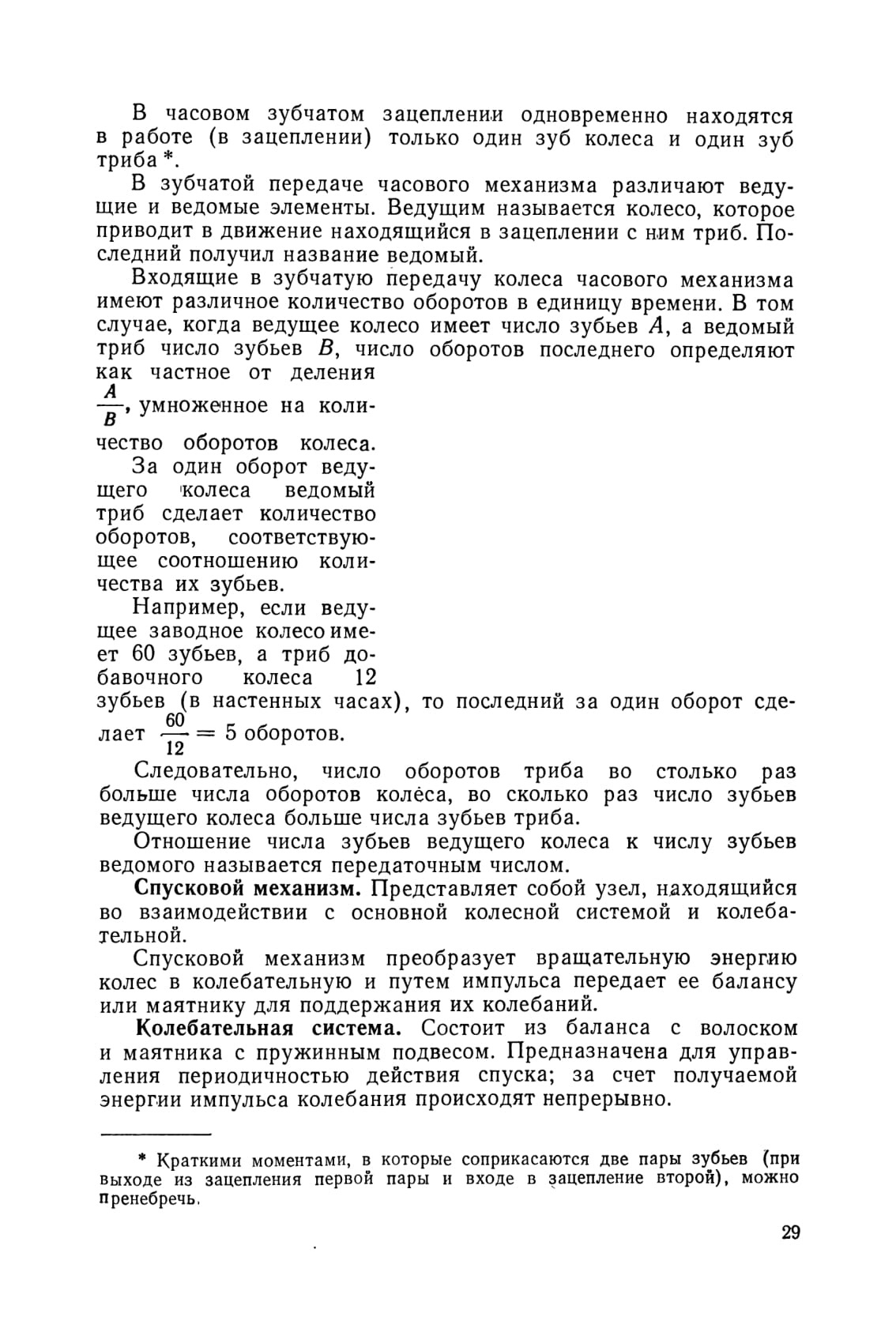

В маятниковых часах скоба находится во взаимодействии с маятником, колебания которого заставляют скобу периодически поворачиваться и пропускать один зуб ходового колеса. Давление зуба на скобы передается маятнику в виде импульса, достаточного для поддержания колебательного движения маятника.

В карманных и наручных часах, а также будильниках баланс, совершая колебательные движения, воздействует на анкерную вилку и освобождает колесную систему для поворота. Затем при помощи ходового колеса и анкерной вилки энергия, получаемая от пружинного двигателя, преобразуется в импульсы, передаваемые балансу для поддержания его колебаний.

Стрелочный механизм часов состоит из колес и трибов, приводимых в движение посредством удлиненной части оси центрального колеса.

Центральное колесо совершает один оборот за один час и является ведущим для минутного триба, фрикционно (силой трения) сопряженного с осью колеса. Минутный триб входит в зацепление с вексельным колесом, триб которого находится в зацеплении с часовым колесом.

Передаточное число зубьев и трибов стрелочных колес таково, что уменьшает число оборотов часового колеса в 12 раз по сравнению с числом оборотов минутного триба.

На втулку часового колеса насаживают часовую стрелку, на минутный триб — минутную.

Механизм завода пружины и перевода стрелок. Является самостоятельным узлом в карманных и наручных часах. Механизм служит для передачи энергии руки на заводную пружину при навивании ее на вал барабана, а также для установки через стрелочные колеса стрелок на соответствующее время.

Механизм сигнала. В будильниках и в некоторых типах наручных часов механизм состоит из двигателя (пружины), зубчатой' передачи и ударного устройства. Механизм сигнала взаимодействует через дополнительное сигнальное колесо со стрелочными колесами хода часов. Сигнал (звонок) возникает в момент совпадения показания времени часового механизма с временем, заданным для сигнала.

В настенных часах механизм боя взаимодействует через рычаги со стрелочными колесами хода, включаясь в определенные промежутки времени, соответствующие часам, получасам или четвертям часа.

Механизм боя настенных и других однотипных часов является самостоятельным механизмом.
