Двигатель

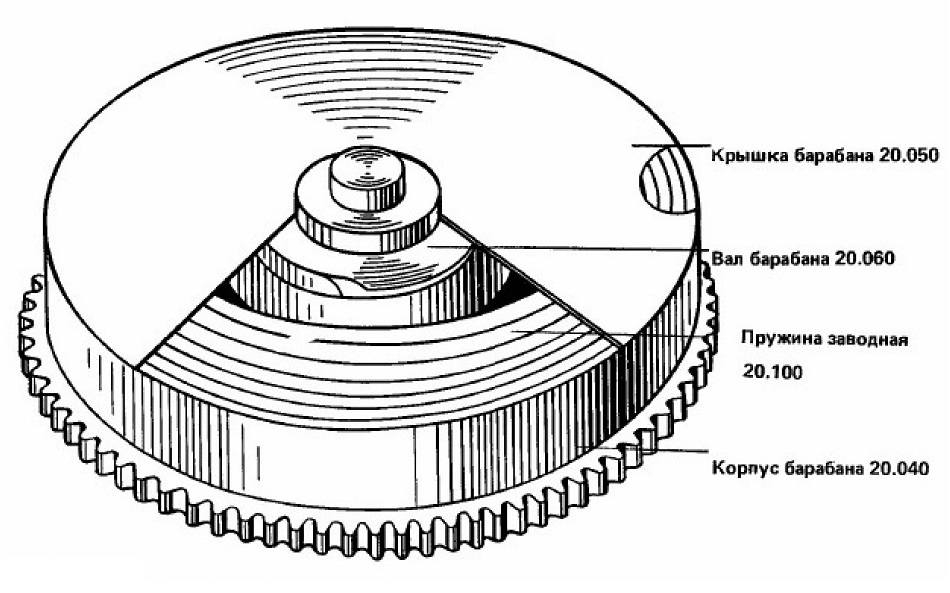

Барабан с валом и пружиной 20.010

Места смазки:

заводная пружина (используемое масло - МЦ-3);

места взаимодействия вала барабана с корпусом и крышкой барабана, с мостом и платиной (используемое масло-МЦ-3),

Двигателем в часах называют источник энергии, обеспечивающий работу часового механизма. В наручных механических часах применяют пружинный двигатель.

Упругая сила пружины измеряется вращающим моментом, который зависит от упругости материала, размеров (толщины, ширины, длины) и угла закручивания пружины.

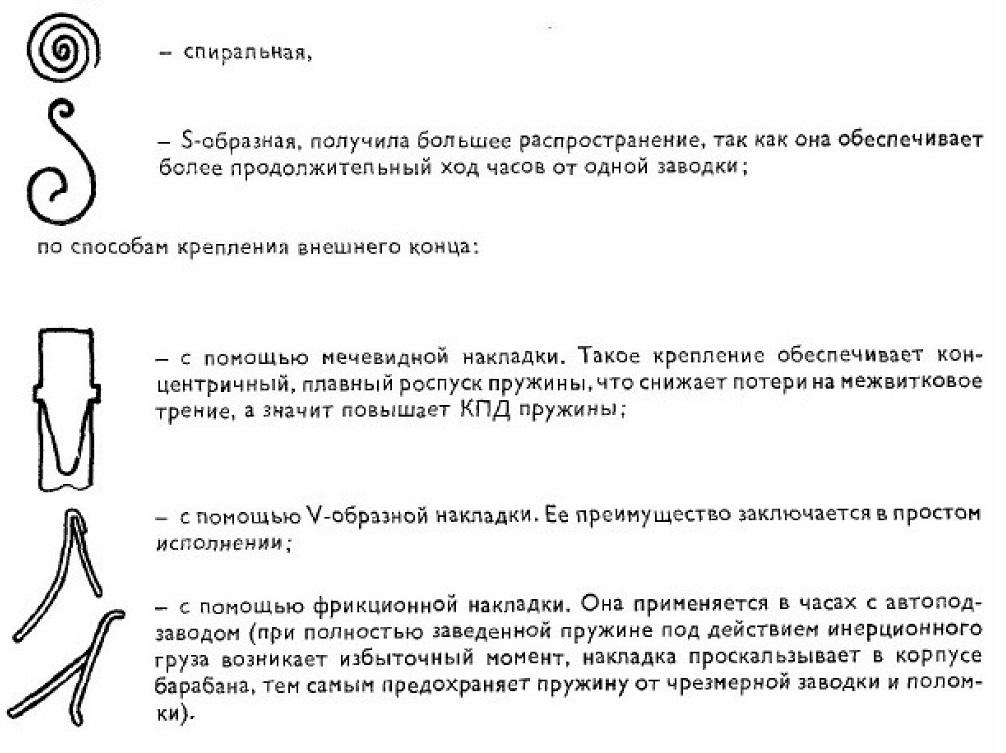

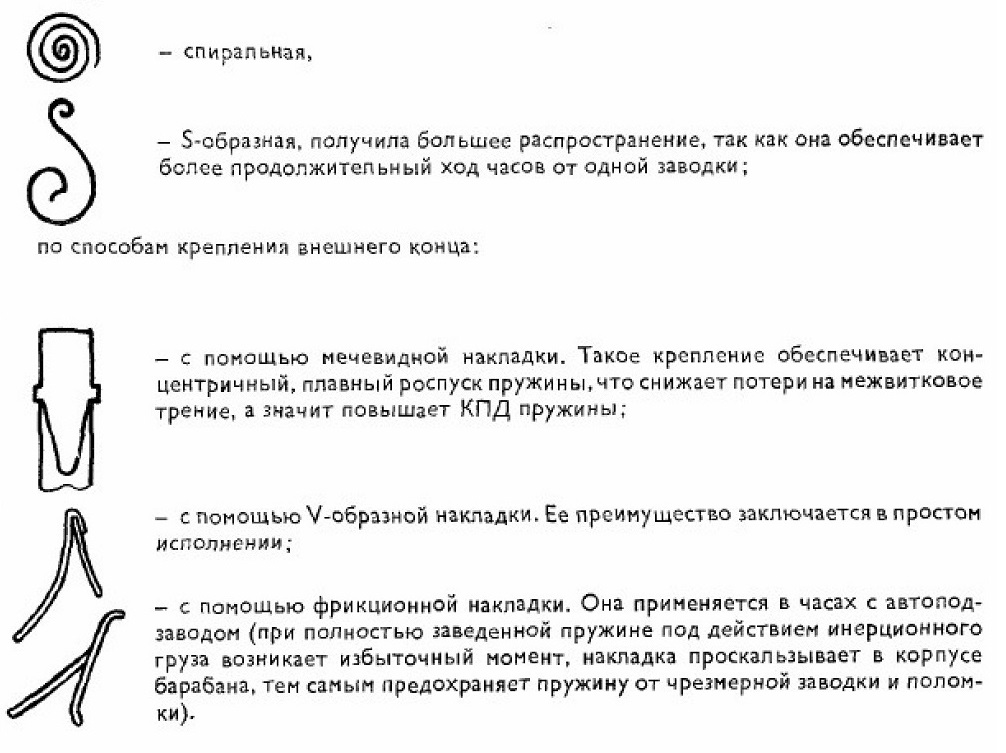

Заводные пружины различают:

по форме:

- спиральная,
- S-сбразная, получила большее распространение, так как она обеспечивает более продолжительный ход часов от одной заводки;

по способам крепления внешнего конца:
- с помощью мечевидной накладки. Такое крепление обеспечивает концентричный, плавный роспуск пружины, что снижает потери на межвитковое трение, а значит повышает КПД пружины;
- с помощью V-образной накладки. Ее преимущество заключается в простом исполнении,-

- с помощью фрикционной накладки. Она применяется в часах с автоподзаводом (при полностью заведенной пружине под действием инерционного груза возникает избыточный момент, накладка проскальзывает в корпусе барабана, тем самым предохраняет пружину от чрезмерной заводки и поломки).

Заводная пружина имеет высокий КПД, если соответствует следующим требованиям:

- обладает равномерной упругостью, эластичностью, постоянными размерами сечения по всей длине;

- закреплена наиболее рациональным способом;

- нс имеет царапин, рисок, хорошо отполирована, имеет чистую смазанную маслом поверхность.

Отсутствует завод пружины

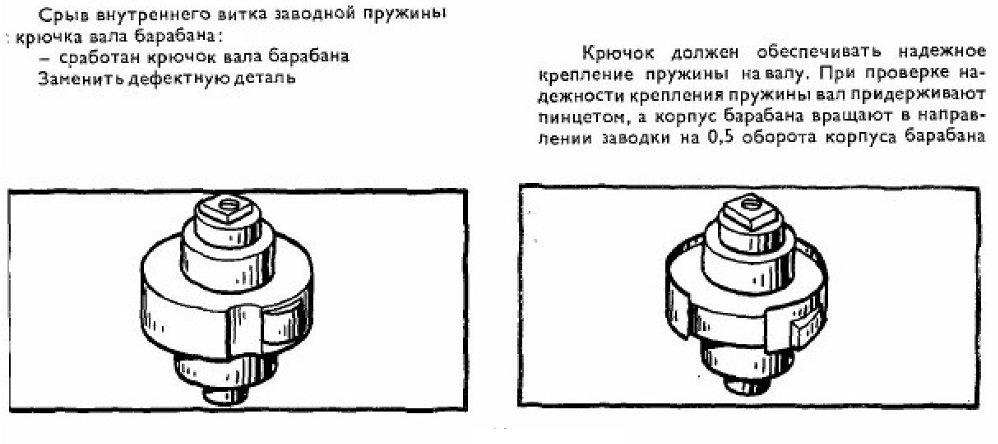

Срыв внутреннего витка заводной пружины крючка вала барабана: - сработан крючок вала барабана Заменить дефектную деталь	Крючок должен обеспечивать надежное крепление пружины на валу. При проверке надежности крепления пружины вал придерживают пинцетом, а корпус барабана вращают в направлении заводки на 0,5 оборота корпуса барабана

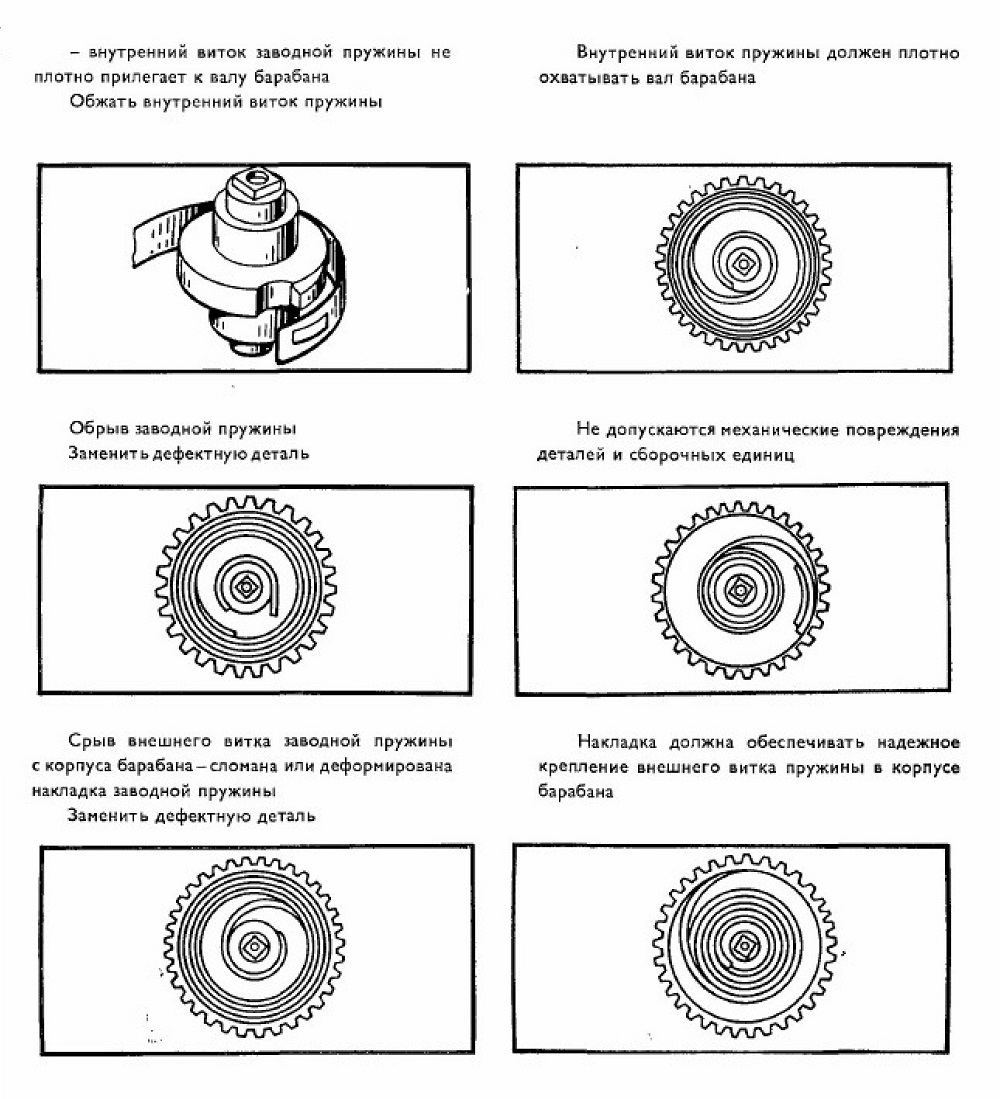

- внутренний виток заводной пружины не плотно прилегает к валу барабана Обжать внутренний виток пружины	Внутренний виток пружины должен плотно охватывать вал барабана
Обрыв заводной пружины Заменить дефектную деталь	Не допускаются механические повреждения деталей и сборочных единиц
Срыв внешнего витка заводной пружины с корпуса барабана-сломана или деформирована накладка заводной пружины Заменить дефектную деталь	Накладка должна обеспечивать надежное крепление внешнего витка пружины в корпусе барабана

Останов часов при заведенной пружине

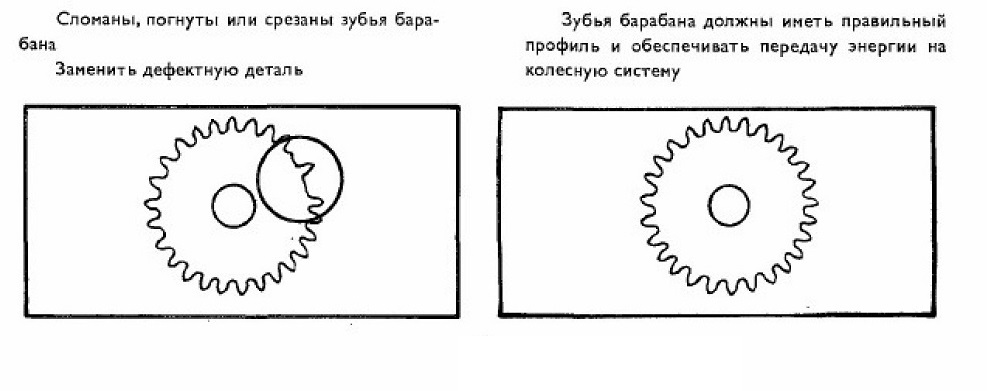

Сломаны, погнуты или срезаны зубья барабана Заменить дефектную деталь	Зубья барабана должны иметь правильный профиль и обеспечивать передачу энергии на колесную систему

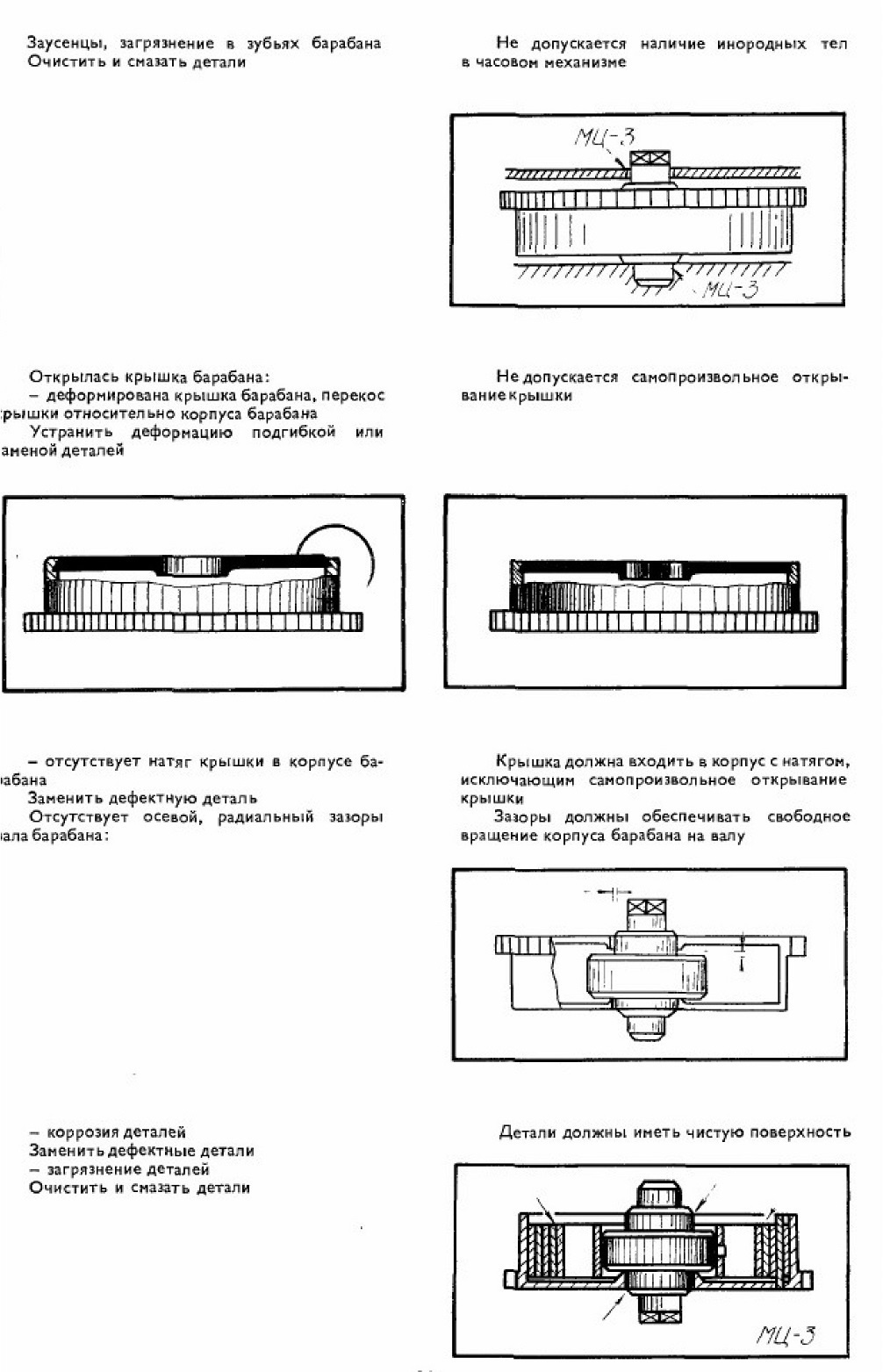

Заусенцы, загрязнение в зубьях барабана Очистить и смазать детали	Не допускается наличие инородных тел в часовом механизме
Открылась крышка барабана: - деформирована крышка барабана» перекос крышки относительно корпуса барабана Устранить деформацию подгибкой или заменой деталей	Не допускается самопроизвольное открывание крышки
- отсутствует натяг крышки в корпусе 6арабана Заменить дефектную деталь Отсутствует осевой, радиальный зазоры вала барабана:	Крышка должна входить в корпус с натягом, исключающим самопроизвольное открывание крышки Зазоры должны обеспечивать свободное вращение корпуса барабана на валу
- коррозия деталей Заменить дефектные детали - загрязнение деталей Очистить и смазать детали	Детали должны иметь чистую поверхность

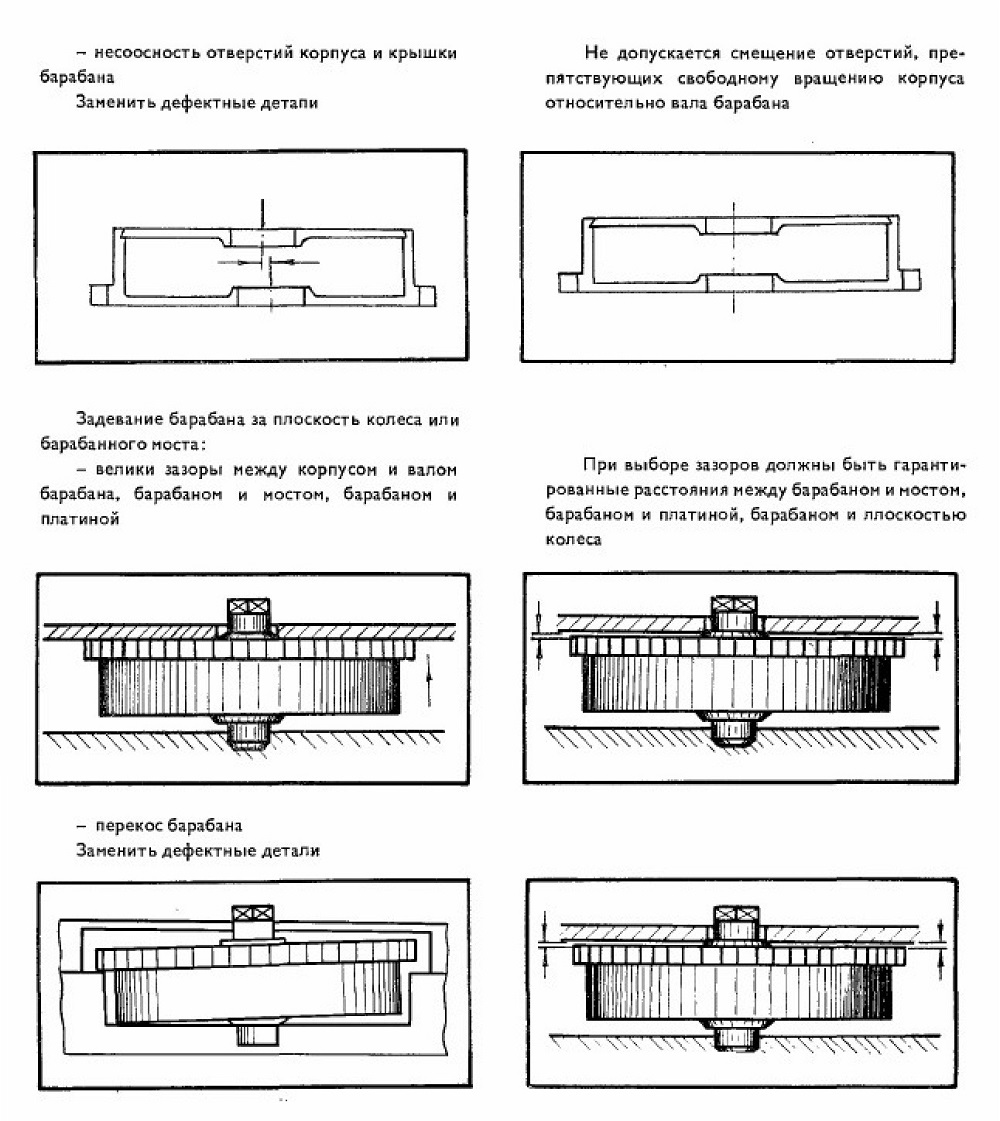

- несоосность отверстий корпуса и крышки барабана Заменить дефектные детали	Не допускается смещение отверстий» препятствующих свободному вращению корпуса относительно вала барабана
Задевание барабана за плоскость колеса или барабанного моста: - велики зазоры между корпусом и валом барабана, барабаном и мостом, барабаном и платиной	При выборе зазоров должны быть гарантированные расстояния между барабаном и мостом, барабаном и платиной, барабаном и ллоскостью колсса
- перекос барабана Заменить дефектные детали

Мала продолжительность хода часов от полностью заведенной пружины

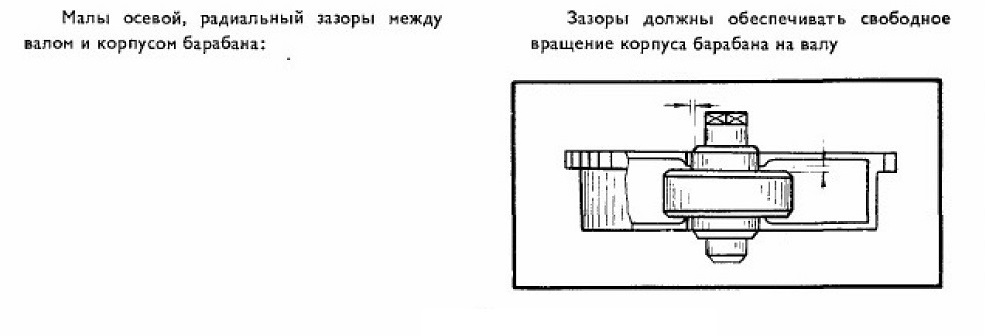

Малы осевой, радиальный зазоры между валом и корпусом барабана:	Зазоры должны обеспечивать свободное вращение корпуса барабана на валу

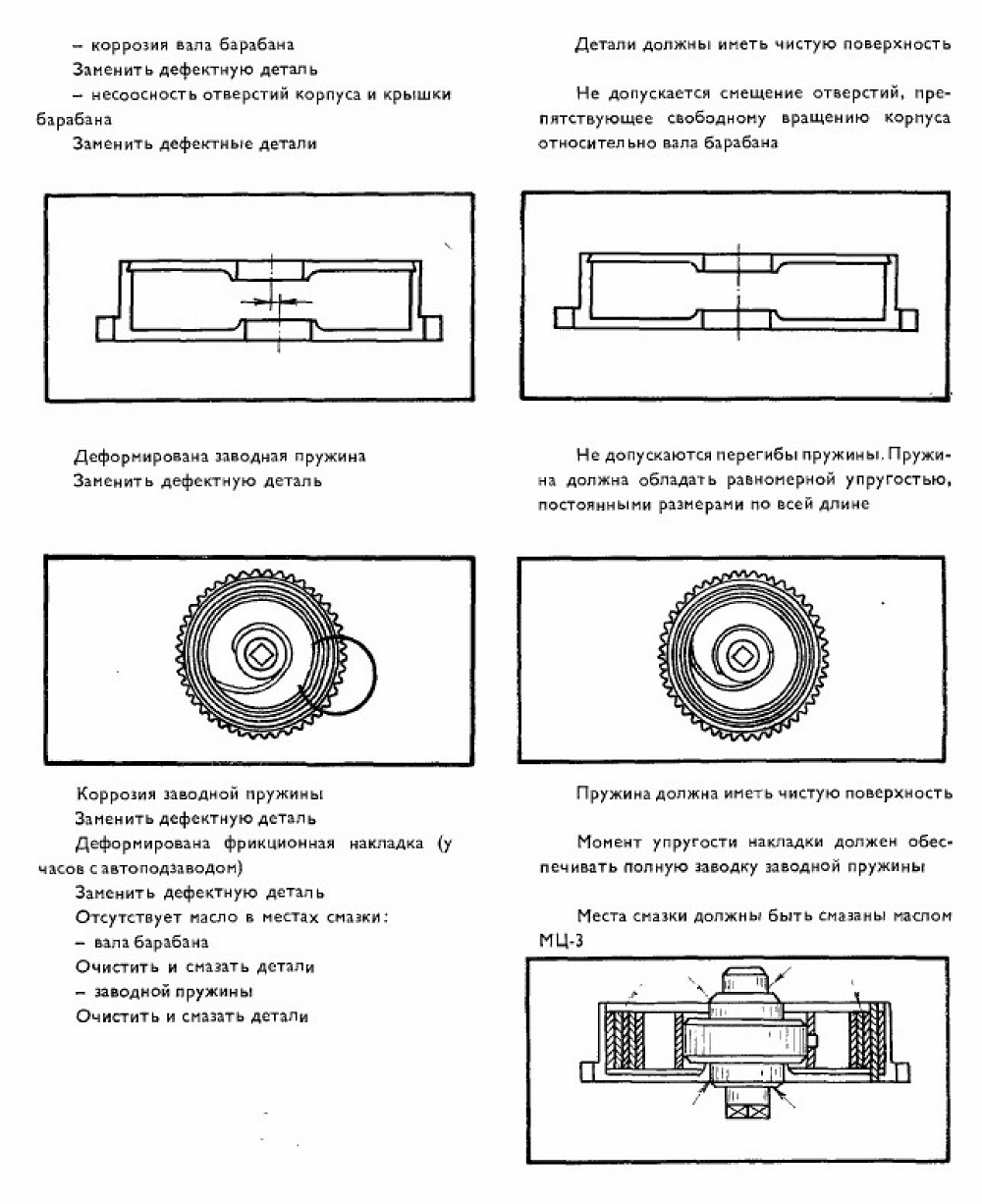

- коррозия вала барабана Заменить дефектную деталь - несоосность отверстий корпуса и крышки барабана Заменить дефектные детали	Детали должны иметь чистую поверхность Не допускается смещение отверстий, препятствующее свободному вращению корпуса относительно вала барабана
Деформирована заводная пружина Заменить дефектную деталь	Не допускаются перегибы пружины. Пружина должна обладать равномерной упругостью, постоянными размерами по всей длине
Коррозия заводной пружины Заменить дефектную деталь Деформирована фрикционная накладка (у часов с автоподзаводом) Заменить дефектную деталь Отсутствует масло в местах смазки: - вала барабана Очистить и смазать детали - заводной пружины Очистить и смазать детали	Пружина должна иметь чистую поверхность Момент упругости накладки должен обеспечивать полную заводку заводной пружины Места сказки должны быть смазаны маслом МЦ-З
