§11. Наручные часы с автоматическим подзаводом пружины и календарем (устройство)

§11. Наручные часы с автоматическим подзаводом пружины и календарем (устройство)

Более сложной является конструкция наручных часов, имеющая два дополнительных устройства: автоматический подзавод пружины и календарное устройство.

На рис. 52 представлена схема часов «Полет» (модель 2416) с автоматическим подзаводом пружины и календарным устройством.

Эти часы относятся к числу плоских часов, так как общая высота механизма со всеми дополнительными устройствами не превышает 4,5 мм.

Кинематическая схема часового механизма и механизма автоматического подзавода пружины аналогична часам модели 2415. Передача движения в часах происходит по следующим кинематическим цепочкам.

На минутную стрелку 11: от барабана 1 через колесо 8 на триб 9. С осью триба 9 фрикционно соединен триб 10, который вращается вместе с ним. От гриба 10 через вексельное колесо 12 движение передается на триб минутной стрелки 15.

На часовую стрелку 19: от барабана 1 через колесо 8 на триб 9, далее с триба 10 через вексельное колесо 12 и его триб 13 на часовое колесо 14.

На секундную стрелку 20: от барабана 1 через колесо 8 на триб 9, далее с колеса 35 на триб промежуточных колес 31, с нижнего промежуточного колеса 25 на триб секундной стрелки 23.

На спусковой регулятор: от барабана 1 через колесо 8 на триб 9, далее с колеса 35 на промежуточный триб 31 с колесами 25. Оба промежуточных колеса, из которых одно неподвижно закреплено на трибе, а второе сидит свободно, соединяются с трибом центральной секундной стрелкой 23. Свободно сидящее промежуточное колесо, получая вращение от триба центральной секундной стрелки 23, передает движение трибу секундного колеса 30 и далее с секундного колеса 29 на триб анкерного колеса 28, анкерное колесо 27 и через анкерную вилку 26 балансу 24.

Механизм календаря устроен и работает следующим образом. На втулке часового колеса 14 напрессовано первое колесо календаря 17, с которого движение

передается на второе колесо календаря 18. Второе колесо календаря соединяется с суточным или третьим колесом 21 календаря, которое делает за сутки один оборот. Передача от колесной системы на календарное колесо 22 (диск) с нанесенными на нем числами месяца осуществляется с помощью переводной пружины, которая укреплена на суточном (третьем) колесе календаря (на схеме не показано) и непосредственно входит в контакт с зубьями календарного колеса 22, имеющего 31 зуб. Когда календарное колесо передвинется на один зуб, фиксатор календаря под действием пружины фиксатора западает между зубьями и, таким образом, произойдет фиксация показаний календаря.

Перевод стрелок и перевод календарного устройства осуществляются следующим образом. При переключении часов на «перевод» движение от кулачковой муфты 5 передается последовательно через переводные колеса 7 трибу 10 (фрикционно соединен с осью триба 9). От триба движение передается на вексельное колесо 12 с трибом 13. От вексельного колеса движение передается на триб минутной стрелки 15. Триб 13 вексельного колеса передает движение на часовое колесо 14.

Вместе с часовым колесом 14 вращается первое календарное колесо 17, которое через колесо 18, 21 и переводную пружину передает движение календарному колесу 22 (диску), происходит смена показаний календаря в окне циферблата.

Заводка часов от руки осуществляется следующим образом. Движение с заводного вала 6 передается через кулачковую муфту 5 заводному трибу 4, далее через заводные колеса 3 верхнему барабанному колесу 2. От барабанного колеса через собачки движение передается храповику, сидящему на квадрате вала барабана. Для предотвращения самопроизвольного спуска пружины стопорное устройство в виде собачки допускает движение колеса только в одну сторону.

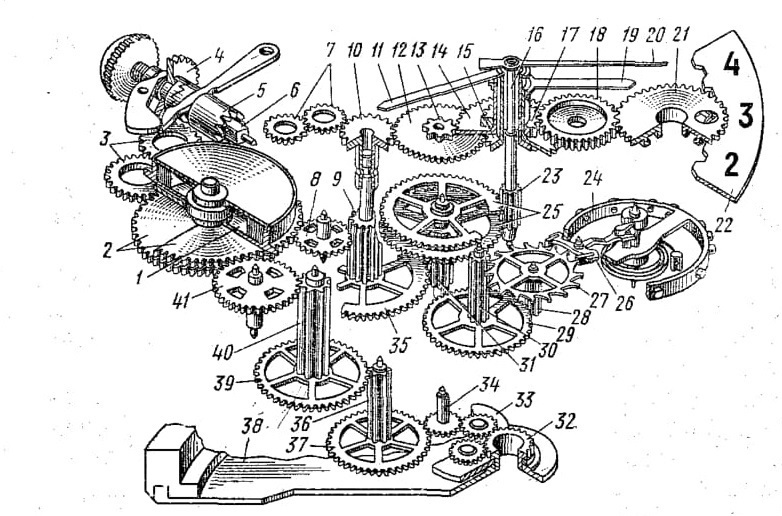

Рис. 52. Кинематическая схема часов с автоматическим подзаводом пружины и календарем «Полет»:
1 — барабан, 2 — барабанное колесо, 3 — заводные колеса, 4 — заводной триб, 5 — кулачковая муфта, 6 — заводной вал, 7 — переводное колесо, 8 — передаточное колесо, 9 —триб передаточного колеса, 10 — триб стрелочный, 11 — минутная стрелка, 12 — вексельное колесо, 13 — триб вексельного колеса, 14 — часовое колесо, 15 — триб минутной стрелки, 16 — ось секундного триба, 17 — первое колесо календаря, 13 — второе колесо календаря, 19 — часовая стрелка, 20 — секундная стрелка, 21 — суточное колесо, 22 — календарное колесо, 23 — триб центральной секундной стрелки, 24 — баланс, 25 — промежуточное колесо, 26 — анкерная вилка, 27 — анкерное колесо, 28 — триб анкерного колеса, 29 — секундное колесо, 30 — триб секундного колеса, 31 — триб промежуточного колеса, 32 — триб инерционного сектора, 33 — колеса переключателя, 34 — триб подзавода, 35 — передаточное колесо, 36 — триб первого колеса подзавода, 37 — первое колесо подзавода, 38 — инерционный сектор. 39 — второе колесо подзавода, 40 — триб второго колеса подзавода, 41 — третье колесо подзавода

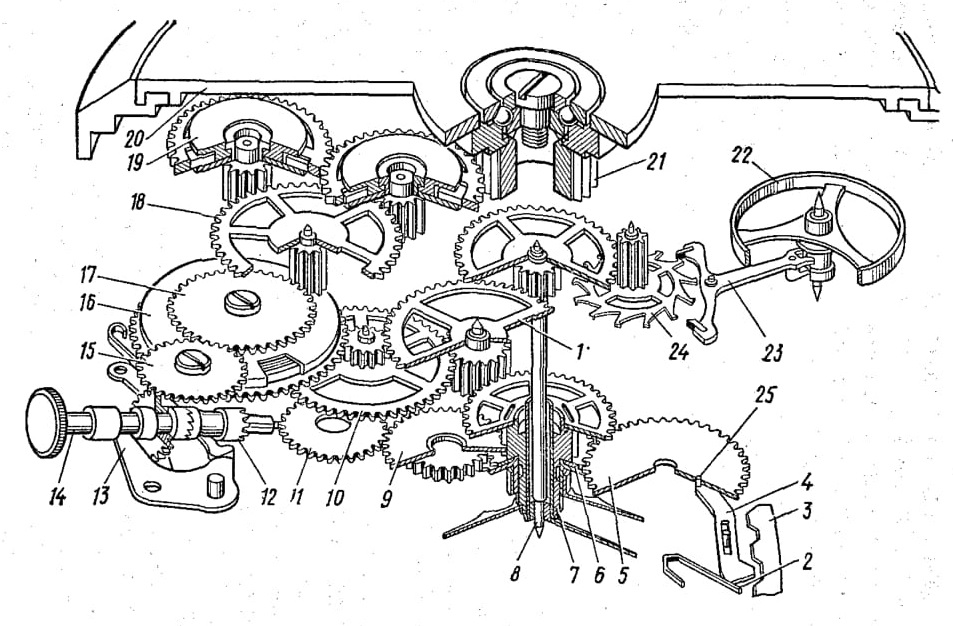

Рис. 53. Кинематическая схема часов с автоматическим подзаводом пружины и календарем 1816 «Луч»:
1 — колесо промежуточное с трибом,
2 — пружина толкателя, 3 — диск календаря, 4 — толкатель, 5 — колесо суточное, 6 — часовое колесо с календарем, 7 — колесо фрикционное с минутным трибом, 8 — колесо секундное с трибом, 9 — колесо вексельное, 10 — колесо центральное с трибом, 11 — триб переводной, 12 — кулачковая муфта, 13 — переводной рычаг, 14 — заводной вал, 15 — заводное колесо, 16 — барабан, 17 — барабанное колесо, 18 — колесо подзавода с трибом,
19 — реверсивные муфты, 20 — инерционный сектор, 21 — триб инерционного сектора, 22 — баланс, 23 анкерная вилка, 24 — анкерное колесо, 25 штифт суточного колеса

При вращении суточного колеса 5 штифт 25 поворачивает толкатель и он выходит из впадины между зубьями числового кольца 3, перемещается на величину зуба числового кольца и входит в следующую впадину. В момент срыва выступа толкателя 4 со штифта 25 суточного колеса 5 толкатель под действием пружины 2 своим переключающим выступом поворачивает числовое кольцо 3 на один зуб, при этом происходит смена даты календаря.

Автоматический подзавод пружины работает следующим образом. От инерционного сектора 20, вращающегося на шарикоподшипнике, через триб 21 сектора движение передается реверсивным (обгонным) муфтам 19 и через их трибы на колесо подзавода 18, триб которого передает движение на барабанное колесо 17 и барабан 16.

На рис. 54 изображена кинематическая схема часов «Восток» 2416 с автоматическим подзаводом пружины и календарем.

Движение на спусковой регулятор передается от барабана 4 на триб центрального колеса 6, и через колесо на триб промежуточного колеса движение передается на триб секундного колеса и секундное колесо 15, которое входит в зацепление с трибом анкерного колеса. Анкерное колесо 18 через анкерную вилку 17 передает импульсы балансу 16.

Механизм календаря работает следующим образом. От часового колеса 23 вращение передается первому колесу календаря 22 и через его триб на второе колесо календаря 19. Второе колесо календаря вращается на втулке, запрессованной на кулачке 20. С кулачком жестко связан штифт, проходящий в прорези второго колеса календаря 19. На втулке кулачка находится толкатель.

На поверхности кулачка, выполненной по логарифмической кривой, двигается носик пружины кулачка 21, накапливающий энергию переключающего импульса. При переходе носика пружины на наивысшую точку профиля кулачка происходит срыв пружины кулачка и срабатывание календаря.

Работа автоподзавода происходит следующим образом. От инерционного сектора 7, работающего на шарикоподшипнике, через триб 8 движение передается на реверсивные муфты 10 с трибами, от которых через первое колесо подзавода 11 с трибом и второе колесо подзавода 12 с трибом движение передается третьему колесу подзавода 13 и барабанному колесу 5.

Автоматический подзавод заводной пружины в этих часах осуществляется за счет вращения инерционного сектора 38 в ту или другую сторону. При этом триб 32 передает движение колесам переключателя 33, далее передаточному трибу подзавода 34, первому колесу подзавода 37 с трибом 36, второму колесу подзавода 39, через триб 40 третьему колесу подзавода 41, на нижнее барабанное колесо 2 и, наконец, на вал барабана.

На рис. 53 изображена кинематическая схема часов с автоматическим подзаводом и календарем «Луч» 1816. Передача движения происходит по следующим кинематическим цепочкам. На спусковой регулятор — от барабана 16, через триб на колесо центральное 10, от пего через триб на промежуточное колесо 1 и через триб на секундное колесо 8. Секундное колесо передает движение трибу анкерного колеса 24 и через анкерную вилку 23 на баланс 22. Механизм календаря устроен и работает следующим образом. На втулке часового колеса 6 напрессовано календарное колесо, которое передает движение суточному колесу 5. На суточном колесе 5 расположен штифт 25, который при вращении колеса контактирует с переключающим рычагом (толкателем) 4. Другой конец толкателя 4 входит во впадину между зубьями числового кольца 3.
