Руководство для обучения инженеров по буровым растворам - часть 20





9.Поршень – жидкость

43.Корпус-основной подшипник

10.Шток – поршень – сверхпрочный

44.Прокладка – корпус основного подшипника

11.Контргайка – шток поршня

45.Шестерня-коленчатый вал

12.Пробка – спускное отверстие

46.Болт и гайка- шестерня коленчатого вала

13.Фланец – прием насоса к уплотнению

47.Шпонка- шестерня коленчатого вала

14.Камера – всасывание воздуха (на стандартное
оборудование)

48.Шайба-коленчатый вал

15.Трубная обвязка насоса – капельно-водное охлаждение
штока насоса

49.Вал-шестерня, ведущее зубчатое колесо пары

16.Перегородка – буровой раствор

50.Ведущее(меньшее) зубчатое колесо пары

17.Удлинение – шток поршня

51.Шпонка- ведущее(меньшее) зубчатое колесо пары

18.Гайка – шток поршня

52.Подшипник-ролик ведущего зубчатого колеса пары -
длинный корпус

19.Направляющее устройство – нижний ползун

53. Корпус-подшипник вала ведущего зубчатого колеса -
длинный

20.Болт и гайка - направляющее устройство  нижнего  ползуна

54.Прокладки- корпус подшипника  вала ведущего зубчатого
колеса

21.Колпачковая гайка - направляющее устройство  нижнего
ползуна

55. Подшипник- ролик ведущего зубчатого колеса пары –
короткий  корпус

22.Ползун

56. Корпус-подшипник вала ведущего зубчатого колеса –
короткий

23.Башмак – ползун – верхний

57.Маслоудерживающее кольцо подшипника вала ведущего
зубчатого колеса

24. Башмак – ползун –нижний

58.Уплотнение- маслоудерживающее кольцо подшипника
вала ведущего зубчатого колеса

25.Прокладки - башмак ползуна-конец поршня

59.Дыхательный клапан в верхней части корпуса

26. Прокладки - башмак ползуна-конец кривошипа

60.Крышка –корпус шестерни в уплотнении

27.Шпилька и гайка – башмак ползуна

61.Пластина-колпак отверстия в уплотнении

28.Штифт – ползун

62.Пластина-крышка корпуса кривошипа в уплотнении

29.Подшипник – ролик штифта ползуна

63.Пластина-нижняя часть корпуса

30.Пластина- удерживающая штифт ползуна и уплотнения

64.Дверца-корпус в уплотнении

31.Шланг- трубка, подводящая смазку к штифту ползуна

65.Кран-уровень масла в корпусе

32.Приспособление-смазка

66.Пробка-спускное отверстие корпуса кривошипа основания
насоса

33.Шток-соединение

67.Пробка-спускное отверстие для масла  в основании насоса

34.Подшипник-ролик штифта кривошипа



Рис.6. Двухцилиндровый буровой насос двойного действия.


Таблица 4.

Подача трехцилиндрового бурового насоса одностороннего действия

(при 100% эффективности)

Длина

хода

поршня

(дюймы)

Размер
втулки

(дюймы)

Число

ходов

поршня

на

баррель

Объем
раствора
на 1 ход
поршня

Длина
хода
поршня
(дюймы





Размер
втулки

(дюймы)

Число

ходов

поршня на

баррель

Объем

раствора

на 1 ход

поршня

7"

3"

65.79

.0152

8-1/2"

6"

13.46

.0734

7"

3-1/2"

48.31

.0207

9"

4-1/2"

22.62

.0442

7"

4"

36.90

.0271

9"

5"

18.32

.0546

7"

4-1/2"

30.03

.0333

9"

5-1/2"

15.13

.0661

7"

5"

23.33

.0429

9"

6"

12.70

.0787

7"

5-1/2"

19.09

.0524

10"

4-1/2"

20.29

.0493

7"

6"

16.15

.0619

10"

4-3/4"

18.25

.0548

7"

6-1/2"

14.00

.0714

10"

5"

16.47

.0607

7"

7"

12.00

.0833

10"

5-1/4"

14.95

.0669

8"

4"

32.31

.0310

10"

5-1/2"

13.58

.0736

8"

4-1/2"

25.45

.0393

10"

5-3/4"

12.47

.0802

8"

5"

20.58

.0486

10"

6"

11.44

.0874

8"

5-1/2"

17.00

.0588

10"

6-1/4"

10.55

.0948

8"

6"

14.33

.0698

12"

5-1/2"

11.35

.0881

8"

6-1/4"

13.13

.0762

12"

5-3/4"

10.37

.0964

8-1/2"

4"

30.30

.0330

12"

6"

9.52

.1050





8-1/2"

4-1/2"

23.92

.0418

12"

6-1/4"

8.79

.1138

8-1/2"

5"

19.38

.0516

12"

6-1/2"

8.14

.1229

8-1/2"

5-1/4"

17.58

.0569

12"

6-3/4"

7.54

.1326

8-1/2"

5-1/2"

16.03

.0625

12"

7"

7.01

.1426

8-1/2"

5-3/4"

14.67

.0682
















Таблица 5.

Подача двухцилиндрового бурового насоса двойного действия

(при 100% эффективности)

Длина

хода

поршня

(дюймы)

Размер
втулки

(дюймы)

Число

ходов

поршня

на

баррель

Объем
раствора
на 1 ход
поршня

Длина
хода
поршня
(дюймы





Размер
втулки

(дюймы)

Число

ходов

поршня на

баррель

Объем

раствора

на 1 ход

поршня

10"

3-1/2"

27.77

.0360

14"

7-3/4"

3.88

.2575

10"

4"

20.76

.0481

16"

5"

8.81

.1135

10"

4-1/2"

16.15

.0619

16"

5-1/2"

7.12

.1405

10"

5"

13.43

.0745

16"

6"

5.86

.1705

12"

4"

17.3

.0578

16"

6-1/4"

5.40

.1855

12"

5"

11.2

.0894

16"

6-1/2"

4.93

.2025

12"

5-1/2"

9.13

.1095

16"

6-3/4"

4.65

.2200

12"

6"

7.58

.1320

16"

7"

4.21

.2375

12"

6-1/4"

6.96

.1437

16"

7-1/4"

3.91

.2560

12"

6-1/2"

6.39

.1565

16"

7-1/2"

3.64

.2750

12"

6-3/4"

5.92

.1690

16"

7-3/4"

3.39

.2950

12"

7"

5.48

.1825

18"

5"

7.84

.1275

14"

5"

9.6

.1040

18"

5-1/2"

6.33

.1580

14"

5-1/2"

7.81

.1280

18"

6"

5.21

.1920

14"

6"

6.50

.1540

18"

6-1/4"

4.78

.2090

14"

6-1/4"

5.96

.1675

18"

6-1/2"

4.38

.2280

14"

6-1/2"

5.48

.1825

18"

6-3/4"

4.05

.2465

14"

6-3/4"

5.08

.1970

18"

7"

3.74

.2670

14"

7"

4.70

.2130

18"

7-1/4"

3,47

.2880

14"

7-3/4"

4.46

.2240

18"

7-1/2"

3.22

.3100

14"

7-1/2"

4.15

.2410

18"

7-3/4"

3.02

.3310



Проблемы определения объёма

Определение  объёма,  времени  полного  цикла  бурового  раствора  и  скорости  его

циркуляции-  все  эти  расчёты  периодически  должен  производить  инженер  по  буровым
растворам.

Приведенные  ниже  два  примера  иллюстрируют  необходимые  расчеты.  Во  втором

примере показано преобразование величин в метрическую систему.

Дано:

Кондуктор- 1850 футов 13 3/8 д., 48 фунт/фут.
Промежуточная колонна - 8643 фута   9 5/8 д., 3230 фунт/фут.
Хвостовик - от  8300 футов до 14500 футов, 7 д., 20 фунт/фут.
Размер долота- 6 1/8 д.
Общая глубина - 17800.

Ступенчатая
колонна

— 5 д. бурильная колонна с весом одного погонного фута
+9,50 фунт/фут до глубины 8000 футов и 3 1/2 д. бурильная колонна с





весом одного погонного фута
13,30 фунт/фут до общей глубины.

Прискваженные
сооружения

— Три амбара глубиной 7 футов, шириной б футов и длиной

31

фут.  Два  амбара  имеют  64  дюйма    бурового  раствора,  а  третий  -  46
дюймов раствора при спущенной в скважину бурильной колонне

Плотность бурового
раствора

— 16,3 фунт/галл


Насос

—  двухцилиндровый  двойного  действия  6  х  16  с  числом  ходов
поршня в минуту 34 и эффективностью 90%.


Учебная задача № 1.

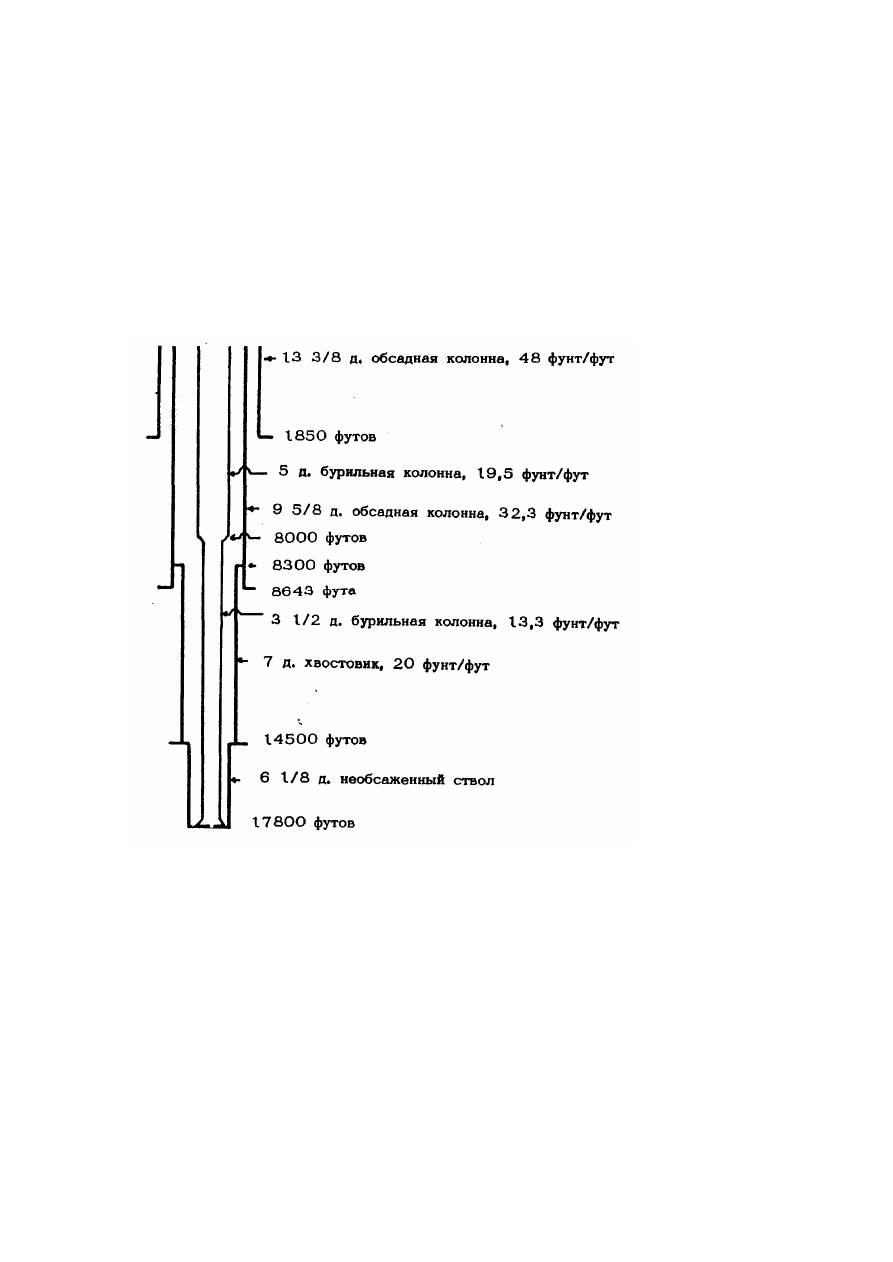

 Ниже представлена схема  конструкции скважины для проведения

необходимых инженерных расчетов.




Рис.7.

Рассчитайте:

I.  Общую  емкость  амбаров  для  бурового  раствора  в  баррелях,  в  баррелях  на  дюйм,  в

баррелях на фут.

II. Общий объём бурового раствора в амбарах.
III. Общий объём бурового раствора в скважине при спущенных бурильных трубах и при

поднятых бурильных трубах.

IV.  Полный  цикл  циркуляции  бурового  раствора,  цикл  циркуляции  в  скважине,  время

необходимое для выноса шлама с забоя на поверхность.

V.  Скорость  циркуляции  бурового  раствора  в  затрубном  пространстве  необсаженного

ствола, 7 д.  хвостовик и  9 5/8 д. обсадная колонна.

VI.. Гидростатическое давление столба бурового раствора на общей глубине.


Часть 1.

Объём амбара, куб.футы и длина х ширина х глубина (футы) = 6 х 31 х 7=1300 фут?
Объем 3-х амбаров = 1300 х 3 = 3900 фут?





Объём 3-х амбаров, барр/д. =

глубины

дюйма

барр

_

_

84

_

700

= 8,33 барр/д.

Объём 3-х амбаров, барр/фут = 12 д. х 8,33 барр/д. = 100 барр/фут.

Часть II.

Объём, барр =

.)

46

.

64

.

64

(

_

3

.

/

_

33

,

8

д

д

д

амбарах

д

барр







=(2,77 барр/д. в одном амбаре) х

х (174 д.) = 484 барр.

Часть III

Объём раствора в скважине (без бурильной колонны), барр. = барр. в обсадной колонне

+ барр. в необсаженном стволе.

для 9 5/8 д. обсадной колонны = 8300 фут х 0,0787 барр./фут = 654 барр.
для 7 д. хвостовика = 6200 фут х 0,0405 барр/фут = 251 барр
для 6 1/8 д. скважины = 3300 фут х 0,0365 барр/фут = 120 барр
Объем раствора в скважине без бурильных труб = 1025 барр.
Объём раствора в скважине со спущенными буровыми трубами, барр = объёму раствора

без бурильных труб (барр) - объём металла бурильных труб (барр).

Объём металла труб, барр = (8000 фут х 0,0075 барр/фут )+ (9800 фут х

х 0,00513 барр/фут) = 60 барр + 50 барр = 110 барр.

Объём бурового раствора в скважине (при спущенных бурильных трубах), барр. = 1025
барр - 110 барр = 915 барр.

Часть IV

Полный цикл циркуляции бурового раствора в скважине, мин =





мин

барр

насоса

ельность

Производит

барр

труб

б

объем

внутр

барр

труб

бур

металла

объем

барр

ствола

объем

/

,

_

)

(

.

_

.

)

.

.

_

_

(

.)

(

_







Объём металла бурильных труб из части Ш = 110 барр.
Внутренний объём бур. труб = (8000 фут х 0,0178 барр)+(9800 фут х

 х 0,00742 барр/фут) = 142 барр. + 73 барр. = 215 барр.

Время выноса шлама на поверхность, мин =

мин

мин

барр

барр

мин

барр

барр

барр

барр

_

134

/

_

21

,

5

_

700

/

_

21

,

5

.)

_

215

.

_

110

(

.

_

1025











Часть V.

Скорость восходящего потока бурового раствора,

Фут/мин =

)

/

(

_

)

/

(

_

фут

барр

затрубья

объем

мин

барр

насоса

ельность

производит



Объём  затрубного  пространства,  барр/фут  =  объём  ствола  (барр/фут)  –  объём  металла

бур. труб, барр/фут +  внутр. объём бур. труб, барр/фут

Объём затрубного пространства в необсаженном стволе = 0,0365 барр/фут –

-(0,00513 барр/фут + внутренний объём бурильных труб 0,00742 барр/фут).

Объём затрубного пространства = 0,02395 барр/фут.
Скорость выходящего потока бурового раствора в необсаженном стволе.

фут/мин =

.

/

_

218

/

_

02395

,

0

/

_

21

,

5

мин

фут

фут

барр

мин

барр





Объём затрубного пространства в обсаженном 7 д. обсадной колонне стволе =
=0,0405 барр/фут-(0,00513 барр/фут)+0,00742 барр/фут = 0,0279 барр/фут.
Скорость восходящего потока бурового раствора при спущенной 7 д. обсадной колонне,

фут/мин =

.

/

_

187

/

_

0279

,

0

/

_

21

,

5

мин

фут

фут

барр

мин

барр





Объём  затрубного  пространства  в  обсаженном  9  5/8  д.  обсадной  колонне  стволе  =

=0,0787 барр/фут-(0,0075 барр/фут+0,0178 барр/фут) =  0,0534 барр/фут.
