БелАЗ-75483. Привод управления подачей топлива

Привод управления подачей топлива обеспечивает регулирование цикловой подачи топлива в двигатель и частоту вращения коленчатого вала от упора минимальных до упора максимальных оборотов. Педаль привода фиксируется только в положении минимальной устойчивой частоты вращения двигателя. В рукоятке ручного управления установлены фрикционные шайбы, обеспечивающие надежную фиксацию ее в конечных и любом промежуточном положениях.

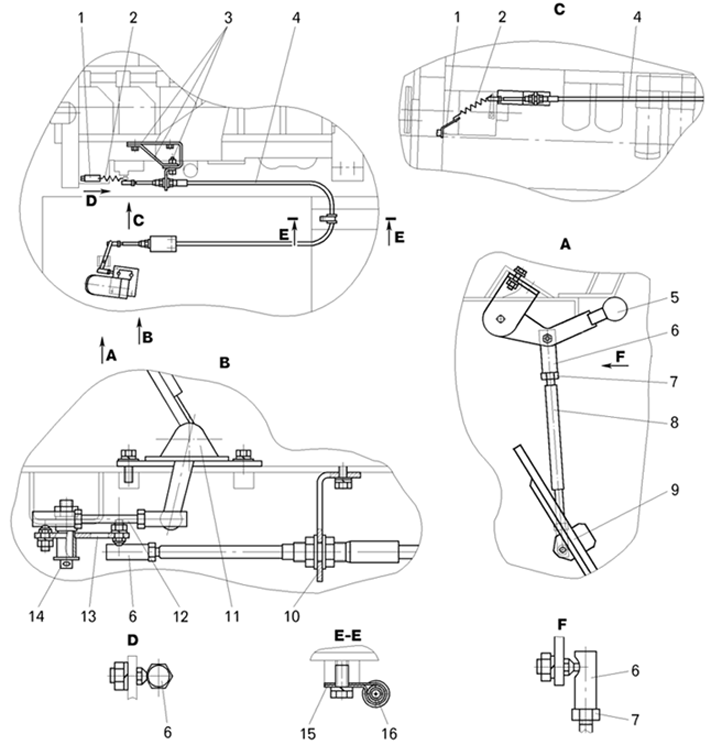

Привод управления подачей топлива:

1 - пластина;

2 - оттяжная пружина;

3, 10 - кронштейны;

4 - трос управления подачей топлива;

5 - рукоятка ручного управления подачей топлива;

6 - наконечник со сферическим шарниром;

7 - стопорная” гайка;

8, 12 - тяги;

9 - педаль;

11 - опора педали; 13 - рычаг;

14 - ось;

15 - кляммер;

16 - прокладка.

Управление подачей топлива осуществляется педалью 9. Педаль через рычаг 13, тягу 12, трос дистанционного управления 4 поворачивает рычаг регулятора.

Регулирование привода управления подачей топлива. При монтаже привода или его элементов необходимо педаль установить в положение, удобное для водителя - под углом 550 (приблизительно) как показано на рисунке. И после этого “ход педали” регулируется тягами (положением наконечников на тягах и троса в кронштейнах 10, 3) так, чтобы рычаг регулятора топливного насоса поворачивался от упора минимальных до упора максимальных оборотов коленчатого вала двигателя.Тяги необходимо обязательно застопорить стопорными гайками.На рисунке элементы привода показаны в положении минимальной частоты вращения двигателя.Аварийный останов двигателя имеет электрический привод.
