БелАЗ-75483. Двигатель кта 19

Рис. 1. KTA 19 - С (вид со стороны топливного насоса):

1 - cтупица вентилятора (с шестеренчатым приводом);

2 - узел концевого воздушного охладителя;

3 - подвод перепускного масляного фильтра;

4 - полнопоточные масляные фильтры;

5 - топливный насос;

6 - щуп;

7 - гаситель крутильных колебаний;

8 - воздушный компрессор;

9 - топливные фильтры.

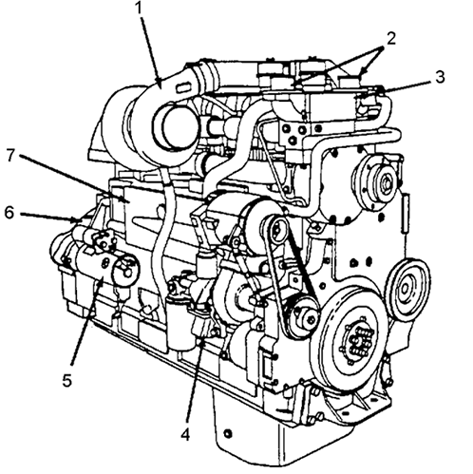

Рис. 2. KTA 19 - C (вид со стороны выпускного коллектора):

1 – турбокомпрессор;

2 - выходные патрубки системы охлаждения;

3 - корпус термостатной коробки;

4 - входной патрубок системы охлаждения;

5 – стартёр;

6 - картер маховика;

7 - узел охладителя гидротрансформатора.
