       Привод представляет собой двигательную систему, которая состоит из:

-  силового двигателя (цилиндр, мотор);

-  передаточного  механизма;

-  исполнительного механизма.

Кроме того, в комплект входят:

-  делительно-преобразующие механизмы;

-  датчики перемещений исполнит. звеньев.

       Выбор типа привода зависит от назначения и условий эксплуатации оборудо-
вания, от вида системы управления, динамических характеристик, конструкций и
т.д.

       К любому виду приводов предъявляются конструктивные и эксплуатацион-
ные требования, например:

-  минимальные габариты и масса;

-  высокие энергетические показатели (мощность к массе);

-  высокую удельную мощность и КПД;

-  широкий диапазон регулирования скоростей;

-  обеспечение безопасности;

-  низкий шум;

-  экономичность расхода энергоносителя;

-  и т.д.

       Приводы в зависимости от используемых энергоносителей, могут быть пнев-
мо, гидро, электрические комбинированные, а в зависимости от используемого
вида движения:

-  возвратно-поступательные;

-  вращательными;

-  возвратно-вращательными.

       При реализации поступательно-вращательного движения используются гидро
пневмоцилиндры редко линейные эл. двигатели.

       При реализации вращательного движения используют в качестве двигателей:
эл. двигатели или гидромоторы, а в качестве передаточного механизма: кулисные,

кривошипно-шатунные, цепные, ремённые, зубчатые редукторные механизмы.

       При реализации возвратно-вращательного движения используют любые виды
двигателей, а в качестве передаточного механизма: пластинчатые, реечные, кри-
вошипные, и т.п. устройства.

11.15.2. Пневмо-гидроцилиндры.

       Пневмо-гидроцилиндры обычно применяют, когда требуется автоматически
осуществить прямолинейное возвратно-поступательное движение. Наиболее рас-
пространены пневмоцилиндры. Управление пневмоцилиндрами осуществляется
клапанами, приводимыми в действие электрическими импульсами или пневмати-
ческими логическими устройствами.

       Когда процесс требует приложение сил свыше 890 Н предпочтение отдаётся

гидроцилиндрам. Преимуществами гидроцилиндра, кроме большой мощности,
можно отнести удобство управления ходом. Недостатки – высокая стоимость,
сложность обслуживания, и устранение утечек из цилиндров.

       При выборе пневмо или гидроцилиндра необходимо учитывать одновременно
требование к давлению и расходу рабочего тела (жидкость, воздух). Системы,
способные обеспечить давление, достаточное для приведения в действие цилинд-
ров или других исполнительных механизмов, может оказаться не в состоянии
поддерживать это давление постоянным во время быстрых переключений.

11.15.3. Электромагниты.

       Они применяются, когда требуется осуществить небольшое, ненагруженное,
быстрое линейное перемещение. Принцип действия основан на втягивании ме-
таллического сердечника в катушку при прохождении в ней электрического тока.
При отсутствии тока в катушке сердечник может автоматически возвращаться в
исходное положение под действием пружин. Однако движение сердечника в от-
личии от штока цилиндра плохо поддаётся контролю. Как правило можно реали-
зовать дискретное перемещение, а не медленный контролируемый ход. Исполь-
зуются как правило для включения приводов.

11.15.4. Двигатели.

       К эл. двигателям относятся не только эл. двигатели, но и пневмо и гидромо-
торы, являющимися обратными по действию насоса.

       Шаговые эл. двигатели – управляются дискретно подаваемыми импульсами
напряжения постоянного тока. Эти импульсы являются обычным выходом циф-
ровых ЭВМ и других систем управления.

       Шаговый двигатель идеален для осуществления точных угловых перемеще-
ний. Они хорошо зарекомендовали себя в устройствах без обратной связи, где
система управл. только выдаёт команду, не проверяя её отработки. Они применя-
ются в приводах ПР и станков с ЧПУ. В большинстве случаев эти приводы не
имеют обратной связи, однако, она может быть осуществлена путём контроля по-
ложения приводимого узла.

       Устройство в цепи обратной связи сравнивает действительное положение уз-
ла с заданным, определяет рассогласование. Устройство управления выдаёт им-
пульсы на шаговый двигатель до тех пор, пока рассогласование не будет сведено
к нулю.

       Серводвигатели постоянного тока – применение, что и шаговые эл.  двигате-
ли. Имеется контур обратной связи. Когда рассогласование сведено к нулю, на-
пряжение также снижается до нуля. Более развитые сервопривода могут регули-
ровать напряжение пропорционально скорости изменения рассогласования или
результатом суммирования накопленного рассогласования по времени.

       Важной особенностью серводвигателей постоянного тока и шаговых эл. дви-
гателей является способность сохранять вращающий момент в неподвижном со-
стоянии.

11.16. Исполнительные механизмы.

11.16.1. Кинематические цепи.

       Иногда, для автоматизации какого либо элемента процесса принимается ре-
шение использовать отдельный двигатель, и упускается из вида возможность ис-
пользовать для этого отводную кинемат. цепь от привода главного движения.
Вместе с этим упускается из вида явное преимущество последнего решения, за-
ключающегося в синхронизации основных и вспомогательных движений.

       Зубчатые колёса, кулачки, рычаги, храповые механизмы являются компонен-
тами отводных кинематических цепей. Важно, чтобы погрузочно-разгрузочные и
транспортные операции были скоординированы с работой установки, т.е. с при-
водом главного движения.

11.16.2. Мальтийские механизмы.

       Они могут служить для осуществления прерывистого поворота делительных
столов. На рисунке изображён этот механизм, обычно устанавливаемый снизу
стола. Он состоит из двух дисков: ведущего (кривошипа) и ведомого (креста). Пе-
редача движения осуществляется штифтом кривошипа, входящим в радиальные
прорези креста имеющими форму арок.

       Кривошип вращается, постоянно передавая вращение кресту во время прохо-
ждения угла

β. Всю оставшуюся часть поворота кривошипа стол остаётся непод-

вижным. Этот период – период выстоя – используется для выполнения работы на
позициях делительного стола.

       Следует обратить внимание на то, что при входе и выходе штифта из прорези
вектор скорости выдвижения направлен строго по радиусу. Это необходимо для
обеспечения плавного начала поворота и полной неподвижности стола во время
выстоя. Фактически любое смещение стола по инерции во время выполнения ра-
бот (фаза выстоя) приведёт к тому, что штифт кривошипа не войдёт в следующий

паз. Время индексации и время выстоя зависит от частоты вращения кривошипа и
не меняется от такта к такту.


           Количество позиций тактовых столов с мальтийскими механизмами меня-
ются от 3 до 8. Схема рисунка В8 поясняет расчёт соотношений между числом
позиций, времени выстоя, время индексации, частотой вращения кривошипа.
       Из построения следует, что сумма углов

α+β  равна 180

0

, сумма

β+с=360

0

.


где T

U

– время индексации (сек.);

       T

B

– время выстоя (сек.);



       T

T

– время такта(сек.);



       n – частота вращения кривошипа мин

–1

;

;

360

60

⋅

=

β

U

T

;

360

60

⋅

=

c

T

B

,

60

n

T

T

T

B

U

T

=

+

=

1

3

2

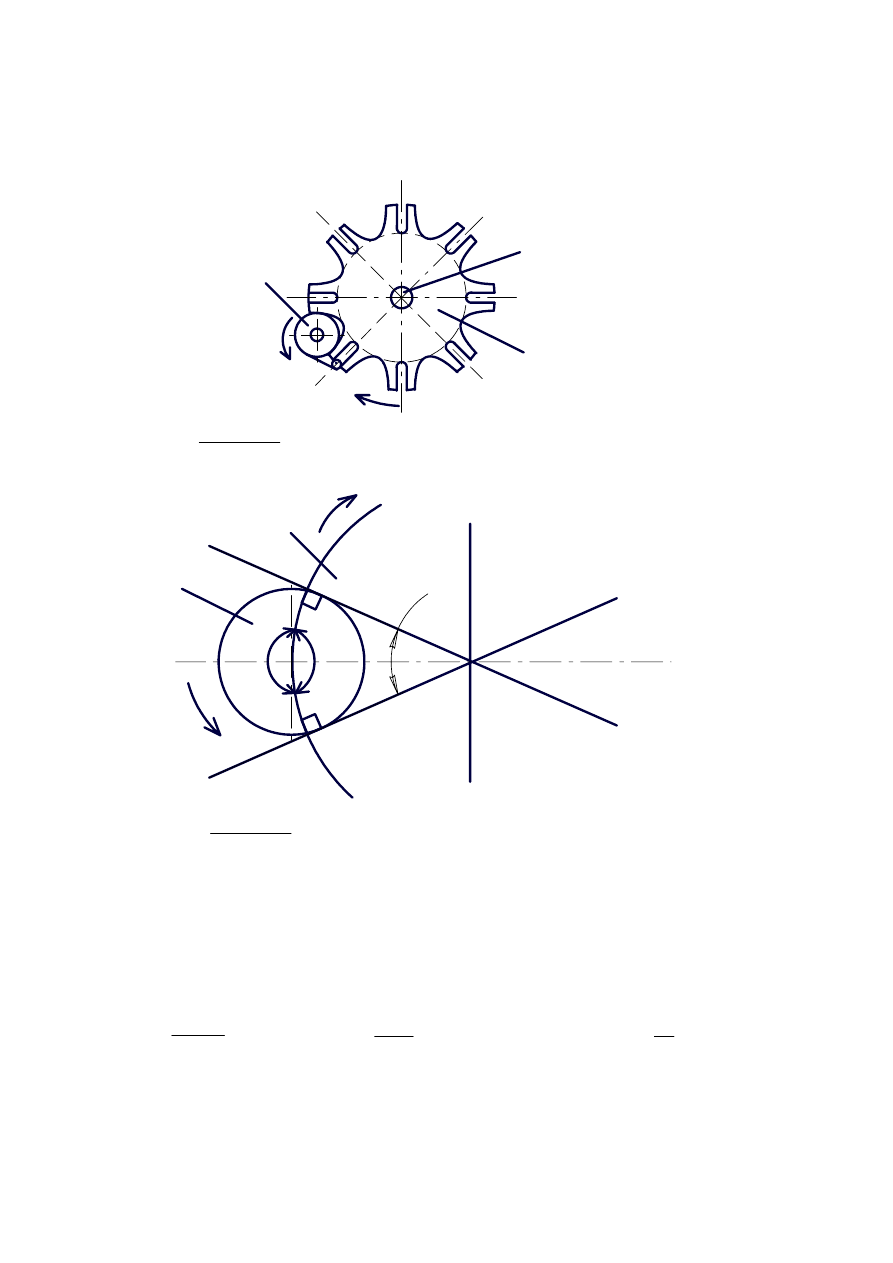

Рис. В7 Мальтийский механизм:

1. ведущий диск

2. ведомый диск

3. ось стола.

A

C

B

1

2

Рис. В8 К расчёту мальтийского механизма:

1. ведущий диск

2. делительный диск

.
